AutoCAD 2008. Руководство пользователя
Шрифт:
Пользователь может применить в стилях печати глобальный масштабный коэффициент к типам линий и образцам закрашивания, не относящимся к стандарту ISO.
См. также:
■ Выбор образцов штриховки и сплошной заливки
Задание стиля закрашивания
1. Выберите пункт меню "Файл"→"?Диспетчер стилей печати".
2. Нажмите правую кнопку мыши на файле CTB или STB и выберите в контекстном меню "Открыть".
3. На вкладке "Таблица" редактора таблиц стилей печати выберите поле "Стиль закрашивания" стиля печати, в который требуется
4. Выберите стиль закрашивания из выпадающего списка.
ДИСПСТИЛЬ
Команды
ДИСПСТИЛЬ
Вызов диспетчера стилей печати
Системные переменные
Нет записей
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Предварительный просмотр
Прежде чем выводить чертеж на печать, рекомендуется выполнять предварительный просмотр чертежа. Это позволит сократить затраты времени и расходных материалов, необходимых для выполнения печати.

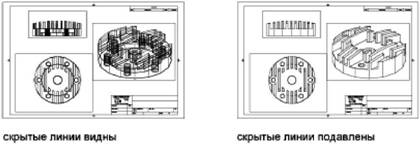

Для предварительного просмотра можно создать изображение всего чертежа с помощью диалогового окна "Печать". На таком изображении виден результат печати чертежа с учетом весов линий, образцов штриховок и других параметров стилей печати.
При предварительном просмотре активные панели и инструментальные палитры исчезают с экрана, а вместо них отображается панель "Предварительный просмотр", обеспечивающая доступ к функциям печати, панорамирования и увеличения чертежа.
В диалоговых окнах "Печать" и "Параметры листа" также содержится простой образец для просмотра, отображающий печатаемую область и положение чертежа при печати.
Предварительный просмотр
1. Выберите пункт меню "Файл"→"Печать".
2. В диалоговом окне "Печать" нажмите кнопку "Просмотр". Открывается окно просмотра, курсор в котором приобретает форму, аналогичную курсору зумирования.
3. Нажмите правую кнопку мыши для вызова контекстного меню со следующими параметрами: "Печать", "Панорамирование", "Зумирование", "Показать рамкой" или "Исходный вид" (для возврата к исходному коэффициенту экранного увеличения).
4. Нажмите ESC для закрытия окна просмотра и возврата в диалоговое окно "Печать".
5. Если необходимо, перенастройте параметры печати и снова просмотрите чертеж.
6. После завершения корректировки параметров нажмите "OK" для печати чертежа.
Стандартная
ПЕЧАТЬ
Команды
ПАН
Перемещение изображения на текущем видовом экране
ПЕЧАТЬ
Вывод чертежа на плоттер, принтер или в файл
ПРЕДВАР
Предварительный просмотр на экране выводимого на печать листа
ПОКАЗАТЬ
Увеличение или уменьшение видимого размера объектов на текущем видовом экране
Системные переменные
RASTERPREVIEW
Управляет
сохранением вместе с чертежом образцов для просмотра в формате BMPУтилиты
Нет записей
Ключевые слова для команд
Нет записей
Печать в файлы различных форматов
Имеется возможность экспорта или(посредством процедур печати) чертежей в файлы различных форматов, включая форматы DWF, DXF, PDF и WMF (метафайлы Windows). Вывод чертежей в файлы можно выполнять с помощью специальных драйверов печати.
Все перечисленные варианты предусматривают настройку драйвера несистемного плоттера для вывода чертежей в файлы. Пользовательские параметры несистемных драйверов можно настраивать с помощью редактора параметров плоттера. Справочные сведения по каждому драйверу можно получить, нажав кнопку "Справка" в окне настройки его дополнительных свойств (доступно из редактора параметров плоттера).
Печать в DWF-файлы
Предусмотрена возможность создания файлов Design Web Format™ (DWF™) — файлов двумерной векторной графики, с помощь которых можно опубликовать чертежи в сети Интернет или в корпоративной сети.
Программу можно использовать для создания файлов Design Web Format (DWF). Файл DWF — это файл двумерных векторов, который можно использовать для публикации чертежа в Интернете или во внутренней сети. Каждый DWF файл может содержать один или несколько листов чертежа.
Любой пользователь программ Autodesk® Design Review или Autodesk® DWF™ Viewer может открывать, просматривать и распечатывать файлы DWF. С помощью программы Autodesk Design Review или Autodesk DWF Viewer можно также просматривать файлы DWF в Microsoft® Internet Explorer 5.01 или в более поздней версии. DWF-файлы поддерживают функции зумирования и панорамирования в реальном времени, а также функции управления отображением слоев и именованных видов.
См. также:
■ Публикация чертежей
Печать в файлы DWF
1. Выберите пункт меню "Файл"→"Печать".
2. В диалоговом окне "Печать" в группе "Принтер/Плоттер" в поле "Имя" выберите из списка драйвер DWF6 ePlot.pc3.
3. Если необходимо, настройте параметры печати в DWF-файл.
4. Нажмите "OK".
5. В диалоговом окне "Поиск файла чертежа" задайте путь к файлу и введите имя DWF-файла.
6. Нажмите кнопку "Сохранить".
Стандартная
ПЕЧАТЬ
Команды
ПЕЧАТЬ
Вывод чертежа на плоттер, принтер или в файл
Системные переменные
Нет записей
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Печать в DXB-файлы
Формат DXB (файлы обмена двоичными графическими данными) поддерживается несистемным драйвером вывода в DXB. Он используется обычно для преобразования трехмерных чертежей в двумерные.
