2. Нажмите правую кнопки мыши на группе, которую надо удалить и выберите в контекстном меню "Удалить группу".

Стандартная

ПОДШИВКА

Удаление категории видов из списка видов

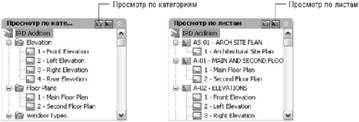

1. В режиме "Диспетчер подшивок" на вкладке "Виды листов" нажмите кнопку "Просмотр по категориям".

2. Перетащить все листы из категории видов, которую необходимо удалить.

3. Щелкните правой кнопкой мыши на категории видов, которую требуется удалить. Выберите в контекстном меню "Удалить категорию".

Стандартная

ПОДШИВКА

Краткий справочник

Команды

ПШСОЗДАТЬ

Создание новой подшивки

ПШОТКРЫТЬ

Открывает выбранную подшивку

ПОДШИВКА

Вызов диспетчера подшивок

ПОДШИВКАОТКЛ

Закрытие диспетчера подшивок

Системные переменные

SSFOUND

Отображает имя файла и путь, полученные при успешном поиске подшивки

SSLOCATE

Управляет местоположением и открытием подшивки, связанной с чертежом, при открытии чертежа.

SSMAUTOOPEN

Управляет режимом отображения Диспетчера подшивок при открытии чертежа, связанного с подшивкой.

SSMPOLLTIME

Управление возможностью прерывания другими заданиями печати подшивки, многостраничных файлов печати или файлов печати в фоновом режиме

SSMSHEETSTATUS

Управляет способом обновления данных о состоянии в подшивке

SSMSTATE

Указание на открытое или закрытое состояние окна Диспетчера подшивок

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Создание и изменение листов

В диспетчере подшивок предусмотрено несколько вариантов создания листов и добавления видов с помощью контекстного меню или одной из кнопок вкладок. Изменение листа должно всегда проводиться из открытой подшивки.

Далее представлено описание часто выполняемых операций с листами. Доступ к командам можно получить с помощью контекстного меню для элемента в области структуры.

■ Импорт листа. После создания подшивки можно импортировать один или несколько листов из существующих чертежей. Это быстрый способ создания нескольких листов из листов нескольких чертежей. В текущем чертеже можно перетащить вкладку "Лист" прямо на область "Листы" на вкладке "Список листов" в Диспетчере подшивок.

■ Создание нового листа. В качестве альтернативы импорту существующих листов можно создать новый лист. При расположении видов на таком листе, файлы чертежей, связанные с видами, вставляются на лист чертежа как внешние ссылки. Файл чертежа листа создается с использованием либо формата AutoCAD 2004, либо формата AutoCAD 2007 в зависимости от того, какой формат указан во вкладке "Открытие/Сохранение" в диалоговом окне "Настройка".

■ Редактирование листа. Дважды нажмите кнопку мыши на листе на вкладке "Список листов" для открытия чертежа из подшивки. Для выбора нескольких листов используются клавиши SHIFT или CTRL. Для просмотра листа откройте чертеж с помощью контекстного меню в режиме "только чтение".

ПРИМЕЧАНИЕ. При редактировании листа подшивка, в которую он входит, должна быть открыта в Диспетчере подшивок. Это обеспечит обновление всех данных, связанных с листом.

■ Переименование и перенумерация листов После создания листа можно изменять заголовок и номер листа. Можно также задавать другой файл чертежа, связываемый с листом.

■ Исключение листа из подшивки. Удаление листа из подшивки разрывает связь листа с подшивкой, но не удаляет файл чертежа или лист.

■ Переприкрепление листа. Если лист был перемещен в другую папку, его необходимо заново связать с подшивкой в диалоговом окне "Свойства листа" для того, чтобы указать правильный путь. Для перемещенных чертежей их пути указаны в диалоговом окне "Свойства листа" в полях "Ожидаемый лист чертежа" и "Реальный лист чертежа". Для переприкрепления листа выберите путь в поле "Ожидаемый лист чертежа" и укажите новое местоположение листа.

ПРИМЕЧАНИЕ. Поле "Подробности", расположенное внизу вкладки "Список листов" позволяет быстро узнать, находится ли лист в ожидаемой папке. Если выбранный лист не найден по ожидаемому пути, то информация об ожидаемой и реальной папке отобразится в поле "Подробности".

■ Добавление вида на лист. На вкладке "Виды моделей" можно удобно добавлять вид на лист, помещая именованный вид пространства модели или весь чертеж на текущий лист.

ПРИМЕЧАНИЕ. После создания именованного вида пространства модели и сохранения чертежа вид добавляется на вкладку "Виды моделей". Нажмите "Обновить" на вкладке "Чертежи с ресурсами" для обновления области структуры Диспетчера подшивок.

■ Добавление блоков -меток для видов. С помощью Диспетчера подшивок можно автоматически присваивать видам и деталям имена при размещении их на листе. Каждая метка содержит данные о соответствующем виде.

■ Добавление блоков-идентификаторов для видов. Блоками-идентификаторами называются символы, которые ссылаются на другие листы. Блоки-идентификаторы могут называться по-разному (в зависимости от отрасли промышленности): ссылочные метки, коды выносных элементов, метки выносных элементов, коды разрезов зданий и т.д. Блоки-идентификаторы содержат данные, связанные с листом и видом, на которые происходит ссылка.

ПРИМЕЧАНИЕ. При размещении на листе блока-идентификатора с полями или видом следует убедиться, что текущий слой разблокирован.

■ Создание титульного листа и оглавления. Первым листом в подшивке обычно является титульный лист, содержащий описание подшивки и таблицу с перечнем всех листов подшивки. Пользователь может создать такую таблицу, называемую ведомостью листов, на открытом листе. В ведомость автоматически включаются все листы подшивки. Создать ведомость листов с помощью контекстного меню подшивки можно только при открытом листе. После создания ведомости листов подшивки можно использовать опции для изменения, обновления или удаления содержимого ячеек ведомости.
