AutoCAD 2008. Руководство пользователя

■ управляющая панель "Свойства объектов" на пульте управления. Элементы управления цветом, типом линий, весом линий и стилем печати выделены фоновым цветом. Вместо глобальных свойств цвета, типа линий и веса линий отображаются цвета свойства переопределения.

ПРИМЕЧАНИЕ. Фоновый цвет для переопределений видовых экранов можно изменить в диалоговом окне Параметры слоя.

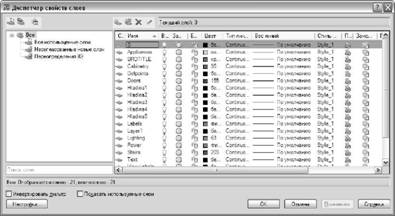

Переопределения свойств, заданные на слое "Освещение" для текущего видового экрана обозначены синим цветом фона.

Обозначение видовых экранов, имеющих переопределения свойств

Когда текущий видовой экран в пространстве листа содержит переопределения свойств слоя, в строке состояния отображается значок "Переопределения видового экрана". Если строка состояния чертежа не отображается, то этот значок отображается в строке состояния приложения.

Для проверки наличия переопределений свойств слоев в текущем видовом экране используется системная переменная VPLAYEROVERRIDES. Если системная переменная VPLAYEROVERRIDES имеет значение 1, то этот видовой экран содержит переопределения.

Кроме того, для проверки наличия переопределений в видовом экране можно воспользоваться командой "Свойства". В палитре "Свойства" отображается поле "Переопределения свойств слоев". Отображаемое здесь значение совпадает со значением системной переменной VPLAYEROVERRIDES.

Удаление переопределений свойств слоев

Если в диспетчере свойств слоев щелкнуть на слое правой кнопкой мыши, отображается контекстное меню со списком команд для удаления переопределений свойств. Удалить можно:

■ Отдельное переопределение свойства в выбранном слое для одного или всех выбранных видовых экранов.

■ Все переопределения свойств в выбранном слое для одного или всех выбранных видовых экранов.

■ Все переопределения свойств во всех слоях в выбранном видовом экране или во всех выбранных видовых экранах.

ПРИМЕЧАНИЕ. Другой способ удаления переопределений свойств — воспользоваться контекстным меню, которое отображается при нажатии правой кнопки мыши на рамке выбранного видового экрана или видовых экранов. Пользователь может удалить переопределения видового экрана во всех слоях этого видового экрана.

Для назначения переопределений свойств текущему видовому экрану листа

1. На вкладке "Лист" дважды нажмите в пределах видового экрана, чтобы сделать его текущим.

2. Выберите меню Формат→Слой.

3. В "Диспетчере свойств слоев", в столбцах "Цвет ВЭ", "Тип линии ВЭ", "Вес линии ВЭ" и "Стиль печати ВЭ", выберите глобальные свойства, которые требуется переопределить.

4. Нажмите кнопку "Применить".

Слои

СЛОЙ

Панель "Слои"

Процедура удаления переопределения из слоя для текущего видового экрана компоновки

1. На вкладке "Лист" дважды нажмите в пределах видового экрана, чтобы сделать его текущим.

2. Выберите меню Формат→Слой.

3. В диспетчере свойств слоев щелкните правой кнопкой мыши на переопределении свойства в слое, которое требуется удалить.

4. Выберите "Удаление переопределений видового экрана"→"Переопределение свойства (цвет, тип линии, вес линии, стиль печати)"→"Только на текущем видовом экране".

5. Нажмите кнопку "Применить".

Слои

СЛОЙ

Панель "Слои"

Процедура удаления переопределения из слоя для всех видовых экранов компоновки

1. На вкладке "Лист" дважды нажмите в пределах видового экрана, чтобы сделать его текущим.

2. Выберите меню Формат→Слой.

3. В диспетчере свойств слоев щелкните правой кнопкой мыши на переопределении свойства в слое, которое требуется удалить.

4. Выберите "Удаление переопределений видового экрана"→"Переопределение свойства (цвет, тип линии, вес линии, стиль печати)"→"На всех видовых экранах".

5. Нажмите кнопку "Применить".

Слои

СЛОЙ

Панель "Слои"

Для удаления всех переопределений из слоя для текущего видового экрана листа

1. На вкладке "Лист" дважды нажмите в пределах видового экрана, чтобы сделать его текущим.

2. Выберите меню Формат→Слой.

3. В окне "Диспетчер свойств слоев" выберите конкретный слой и нажмите правой кнопкой мыши.

4. Выберите "Удаление переопределений видового экрана"→"Выбранные слои"→"Только на текущем видовом экране".

5. Нажмите кнопку "Применить".

Слои

СЛОЙ

Панель "Слои"

Для удаления всех переопределений для всех видовых экранов листа

1. Перейдите на вкладку "Лист".

2. Выберите меню Формат→Слой.

3. Диспетчере свойств слоев" выберите фильтр "Переопределения видового экрана".

4. Щелкните на любом слое правой кнопкой мыши. Выберите "Удаление переопределений видового экрана"→"Все слои"→"На всех видовых экранах".

5. Нажмите кнопку "Применить".

Слои

СЛОЙ

Панель "Слои"

Для проверки наличия переопределений свойств в текущем видовом экране листа

1. Дважды нажмите в пределах видового экрана или нажмите на его рамку, чтобы сделать видовый экран текущим.

2. В командной строке введите vplayeroverrides.

Если для VPLAYEROVERRIDES отображается значение 1, то выбранный видовой экран содержит переопределения. Значение 0 свидетельствует о том, что переопределения не обнаружены.

VPLAYEROVERRIDES

Для выключения отображения или печати переопределений видового экрана слоя

1. В командной строке введите vplayeroverrides.

2. Введите 0.

VPLAYEROVERRIDESMODE

Для изменения цвета фона в переопределении свойств

1. Выберите меню Формат→Слой.

2. В "Диспетчере свойств слоев" выберите "Параметры".

3. В диалоговом окне "Параметры слоя" выберите цвет фона для переопределений видового экрана.
