AutoCAD 2009 для студента. Самоучитель

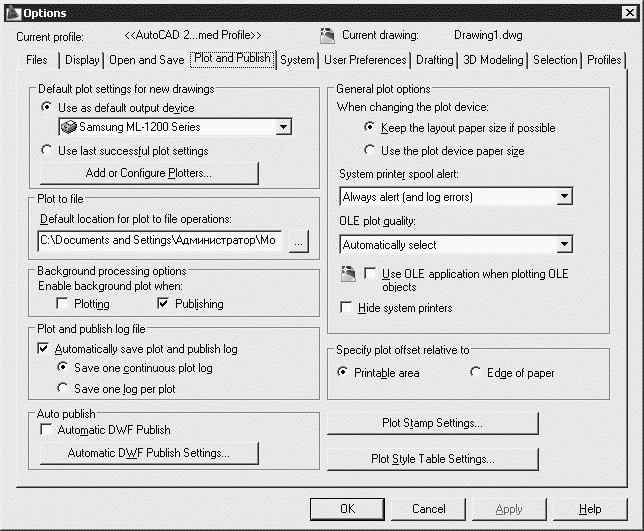

· Hide system printers – запрещение показа системных принтеров.

• В области Specify plot offset relative to определяется отсчет смещения чертежа:

· Printable area – от области печати;

· Edge of paper – от края листа.

• Кнопка Plot Stamp Settings… загружает диалоговое окно Plot Stamp, позволяющее настроить параметры штемпелей чертежей.

• Кнопка Plot Style Table Settings… загружает одноименное диалоговое окно, позволяющее настроить таблицы стилей печати.

Настройка системных параметров

Для настройки системных параметров AutoCAD используется вкладка System диалогового окна Options – рис. 3.8.

• В области 3D Perfomance определяется производительность трехмерной графики. Кнопка Perfomance Settings загружает диалоговое окно Adaptive Degradation and Peromance Tuning, позволяющее оптимизировать параметры.

• В области Current Pointing Device выбирается текущее устройство указания, а также источник входных данных: Digitizer only – только дигитайзер, Digitizer and mouse – дигитайзер и мышь.

• В области Layout Regen Options настраивается регенерация вкладок:

· Regen when switching layouts – регенерация при переключении;

· Cache model tab and last layout – кэширование модели и последнего листа;

· Cache model tab and all layouts – кэширование модели и всех листов.

• В области dbConnect Options устанавливаются параметры подключения к базам данных:

· Store Links index in drawing file – хранить индекс связей в рисунке;

· Open tables in read-only mode – открывать таблицы только для чтения.

• В области General Options назначаются общие параметры:

· Display OLE Text Size Dialog – вывод диалогового окна размера текста OLE-объектов;

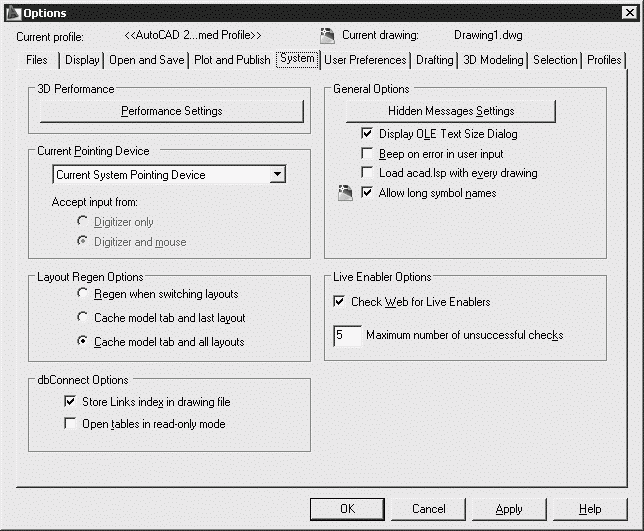

Рис. 3.8. Диалоговое окно настройки системных параметров

· Beep on error in user input – оповещение об ошибках пользовательского ввода при помощи звукового сигнала;

· Load acad.lsp with every drawing – загрузка файла acad.lsp с каждым рисунком;

· Allow long symbol names – разрешение на использование длинных имен.

• В области Live Enabler Options настраиваются параметры адаптеров объектов:

· Check Wed for Live Enablers – организуется поиск адаптеров в Интернете;

· Maximum number of unsuccessful checks – определяется максимальное число отрицательных проверок.

Настройка пользовательской среды

На вкладке User Preferences диалогового окна Options можно настроить пользовательскую среду рисования по своему усмотрению (рис. 3.9).

• В области Windows Standard Behavior назначается соответствие стандартам Windows:

· Double click editing – редактирование по двойному нажатию;

· Shortcut menus in drawing area – отображение контекстных меню в области рисования;

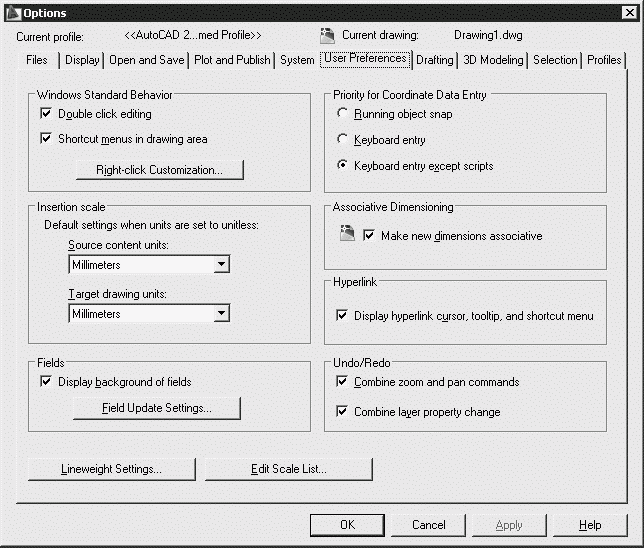

Рис. 3.9. Диалоговое окно настройки пользовательской среды

· кнопка Right-click Customizations… – загрузка одноименного диалогового окна, позволяющего выбрать действия, к которым приводит нажатие правой кнопки мыши.

• В области Insertion scale определяется масштаб вставки. Если не заданы единицы вставки, то можно использовать:

· Source content units: – единицы исходного чертежа (дюймы, футы, мили, миллиметры, сантиметры, метры, километры, микродюймы, милы, ярды, ангстремы, нанометры, микроны, дециметры, декаметры, гектометры, гигаметры, астрономические единицы, световые годы, парсеки);

· Target drawing units: – единицы целевого чертежа (дюймы, футы, мили, миллиметры, сантиметры, метры, километры, микродюймы, милы, ярды, ангстремы, нанометры, микроны, дециметры, декаметры, гектометры, гигаметры, астрономические единицы, световые годы, парсеки).

• В области Fields определяются поля:

· флажок Display background of fields назначает отображение заднего плана;

· кнопка Field Update Settings… загружает одноименное диалоговое окно, позволяющее настроить условия автоматического обновления полей.

• В области Priority for Coordinate Data Entry определяются способы ввода координат:

· Running object snap – согласно привязке;

· Keyboard entry – с клавиатуры;

· Keyboard entry except scripts – с клавиатуры (кроме пакетов).

• В области Associative Dimensioning назначается ассоциативность новых размеров.

• В области гиперссылок Hyperlink назначаются курсор, подсказки и контекстное меню.

• В области Undo/Redo определяется, объединять ли команды зумирования и панорамирования.

• Кнопка Lineweight Settings… загружает одноименное диалоговое окно, позволяющее определить параметры весов линий:

· Lineweights – веса линий;

· Units for Listing – единицы в списке: Millimeters (mm) – миллиметры, Inches (in) – дюймы;

· Display Lineweight – отображать линии в соответствии с весами. В раскрывающемся списке Default – указывается значение веса линии по умолчанию;

· Adjust Display Scale – масштаб экранного отображения.

• Кнопка Edit Scale List… загружает одноименное диалоговое окно, позволяющее изменить список масштабов.

Управление точностью построения объектов

На вкладке построений Drafting диалогового окна Options, показанной на рис. 3.10, можно сделать следующие назначения.

Рис. 3.10. Диалоговое окно управления точностью построения объектов

• В области AutoSnap Settings назначаются следующие параметры автопривязки:

· Marker – маркер;

· Magnet – магнит;

· Display AutoSnap tooltip – всплывающие подсказки автопривязки;

· Display AutoSnap aperture box – прицел автопривязки;

· кнопка Colors… загружает диалоговое окно Drawing Window Colors, позволяющее изменить цвет маркера автопривязки.
