AutoCAD 2009. Начали!

Specify next point or [Close/Fit tolerance] <start tangent>: – нажать клавишу Enter

Specify start tangent: – указать касательную в начальной точке Specify end tangent: – указать касательную в конечной точке Ключи команды SPLINE:

Object – преобразование полилинии в сплайн;

Close – замкнуть сплайн;

Fit tolerance – определение допуска – максимально допустимого расстояния от реального сплайна до любой из определяющих точек.

Эллипс

Команда ELLIPSE, обеспечивающая формирование эллипса, вызывается из падающего меню Draw Ellipse или щелчком на пиктограмме Ellipse на панели инструментов Draw (рис. 8.6).

Рис. 8.6. Команда построения эллипса в падающем меню

По умолчанию построение эллипсов производится путем указания начальной и конечной точек первой оси, а также половины длины второй оси. Самая длинная ось эллипса называется его большой осью, самая короткая – малой.

Запросы команды ELLIPSE:

Specify axis endpoint of ellipse or [Arc/Center]: – указать конечную точку оси эллипса

Specify other endpoint of axis: – указать вторую конечную точку оси эллипса

Specify distance to other axis or [Rotation]: – указать длину другой оси

Ключи команды ELLIPSE:

Arc – режим построения эллиптических дуг;

Center – указание центра эллипса;

Rotation – режим построения эллипса указанием поворота относительно главной оси.

Пример. Построение эллипса по двум осям

Постройте эллипс по конечным точкам первой оси и половине длины второй оси (рис. 8.7).

Запустите команду ELLIPSE, вызвав ее из падающего меню Draw Ellipse или щелкнув на пиктограмме Ellipse на панели инструментов Draw. Ответьте на запросы:

_ELLIPSE

Specify axis endpoint of ellipse or [Arc/Center]: 10,20 – начало первой оси эллипса

Specify other endpoint of axis: 80,80 – конечная точка первой оси эллипса

Specify distance to other axis or [Rotation]: 20 – половина длины второй оси эллипса

Рис. 8.7. Построение эллипса

Облако

Команда REVCLOUD предназначена для формирования облака, вызывается из падающего меню Draw Revision Cloud или щелчком на пиктограмме Revision Cloud на панели инструментов Draw.

Геометрический объект «облако», использующийся для нанесения различных пояснительных надписей и пометок к элементам чертежа, представляет собой полилинию с дуговыми сегментами (рис. 8.8).

Запросы команды REVCLOUD:

Minimum arc length: 15 Maximum arc length: 15 Style: Normal – значения максимальной и минимальной длин дуги и установленный стиль

Specify start point or [Arc length/Object/Style] <Object>: – указать начальную точку или ввести ключ

Guide crosshairs along cloud path... – провести курсор по контуру облака

Revision cloud finished. – облако построено

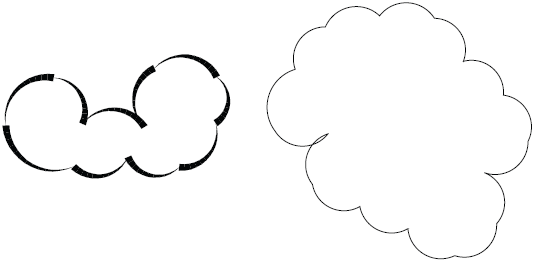

Рис. 8.8. Построение облака

Ключи команды REVCLOUD:

Arc length – режим указания значения максимальной и минимальной длин дуги;

Object – преобразование объекта в облако;

Style – стиль.

Глава 9 Построение сложных объектов

Текстовые стили

С каждой текстовой надписью в AutoCAD связан некоторый текстовый стиль. При нанесении надписей используется текущий стиль, в котором заданы шрифт, высота, угол поворота, ориентация и другие параметры. В одном рисунке можно создавать и использовать несколько текстовых стилей, причем их быстрое копирование из одного рисунка в другой обеспечивается благодаря Центру управления. Текстовые стили представляют собой неграфические объекты, которые также хранятся в файле рисунка. Все текстовые стили, кроме Standard, пользователь создает по своему желанию.

Команды формирования текстовых надписей, создания новых и редактирования имеющихся стилей находятся на панели инструментов Text (рис. 9.1).

Рис. 9.1. Инструменты формирования текстовых надписей

Создание и модификация текстового стиля производятся в диалоговом окне Text Style, вызываемом из падающего меню Format Text Style... или щелчком на пиктограмме Text Style... на панели инструментов Style (рис. 9.2).

Для создания нового стиля необходимо щелкнуть на кнопке New... – при этом будет загружено диалоговое окно New Text Style. Здесь вводится имя создаваемого стиля. Ему присваиваются значения параметров, первоначально заданные текущему текстовому стилю в окне Text Style и, как правило, нуждающиеся в изменении.

Рис. 9.2. Диалоговое окно текстовых стилей

В области Font из раскрывающегося списка SHX Font: следует выбрать подходящий шрифт, определяющий форму текстовых символов (например, simplex.shx).

В области Effects доступны следующие параметры:

Upside down – обеспечивает поворот текста на 180° сверху вниз симметрично горизонтальной оси;

Backwards – обеспечивает поворот текста на 180° слева направо симметрично вертикальной оси;

Vertical – обеспечивает вертикальное расположение текста, то есть символы выстраиваются один над другим;

в поле Width Factor: устанавливается степень сжатия/растяжения текста, то есть масштабный коэффициент;
