Вьетнам сместил приоритет с ядерного на обычное оружие самым радикальным образом. Результаты начатых в конце 1965 г. Государственных испытаний F-l 11 вызвали очередную волну критики: характеристики самолета из- за большой нагрузки на крыло и недостаточной тяговооруженности, по мнению ряда специалистов, не позволяли совершать скоростные маловысотные рейды в глубинные районы территории противника со значительной бомбовой нагрузкой на внешней подвеске. Впрочем «ядерные» требования также не были выполнены – дальность сверхзвукового броска на малой высоте составила не требуемые 200 миль, а всего 30.

Едва ли не все реальные характеристики самолета оказались ниже заданных. Данные по расчетным и реальным, полученным при испытаниях, характеристиках самолета F-l 1 1А приведены в таблице 2.

Стоимость самолета по самым скромным оценкам превысила планируемую в два раза.

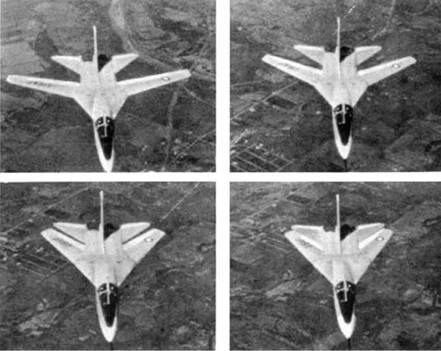

Может сложиться впечатление, будто бы испытания самолета представляли собой сплошную цепь неудач, а самолет проектировали если не вредители, то неумехи. На самом деле все обстояло гораздо сложнее Самолет вобрал в себя слишком много новшеств с очень высокой степенью технического риска: сложнейшая электроника, ТРДДФ, крыло изменяемой стреловидности. Считалось, что именно крыло создаст наибольшие проблемы Вопросам устойчивости и управляемости самолета при различных положениях крыла уделялось особое внимание. Так вот, летные испытания стали поистине триумфом отвечавших за крыло аэродинамиков: данные летных испытаний в отношении устойчивости и управляемости полностью соответствовали расчетным.

Уроки Индокитая способствовали интенсификации этапов летных испытаний, связанных с вооружением самолета. В ВВС по программе испытаний оружия летало.три прототипа – пятый, седьмой и десятый. На пятом прототипе с конца 1965 г. отрабатывалась установка пушки Дженерал Электрик М-60 «Вулкан». Пушка с боекомплектом в 2000 снарядов размещалась в стандартном внутреннем отсеке вооружения. В ходе испытания производился отстрел пушки длинными очередями (продолжительность очереди до 20 с) по наземным целям с пикирования под углами 10-25°.

Заказчики из ВВС оценили результаты стрельб как «превосходные». С середины 1967 г. на седьмом прототипе исследовался процесс сброса свободнопадающих бомб. Самолет оснащался кино- и фотоаппаратурой для фиксации процесса отделения боевой нагрузки на различных режимах полета. В 1967 г. на пятом и десятом прототипе отрабатывались режимы автоматического бомбометания по данным системы управления оружия. Многочисленные доработки, внесенные в конструкцию по результатам испытаний, как уже говорилось, были внедрены в конструкцию двенадцатого прототипа. Но нем увеличили длину фюзеляжа, площадь сечения воздухозаборников, на 1800 кг удалось снизить массу пустого самолета. Впервые на двенадцатом прототипе была установлена спасательная кабина/капсула.

Облегчение машины далось непросто – даже «старый» прототип не прошел статических испытаний на прочность (проводились в Сан-Диего лабораторией отделения Конвэр фирмы Дженерал Дайнемикс): узел, несущий поворотные части крыла разрушился при 80% расчетной нагрузки.

Поворотный узел стал одним из самых «узких» мест конструкции. В 1968 г. на ресурсных испытаниях узел отработал с сохранением заданной прочности всего половину положенного времени. Расчет на прочность был выполнен с более чем приблизительным учетом знакопеременных нагрузок от поворота плоскостей крыла. Пришлось проектировать новую балку с шарнирами. Между тем в 1968 г. уже началось серийное производство самолетов. Замена силовых узлов механизма поворота крыльев на всем парке F-l11 обошлось американским налогоплательщикам в 100 млн. долл.

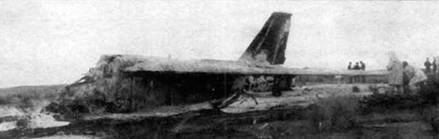

Недостаточно полные исследования нагрузок, действующих на шарниры поворотной части крыла привели в конечном итоге к катастрофе 22 декабря 1969 г. – в полете оторвалась правая плоскость крыла. Сначала полагали, что летчик не сумел вывести машину из пологого пикирования после захода на цель при выполнении учебного бомбометания. Изучение обломков позволило установить истинную причину – разрушение шарнира поворотной части крыло. Оба пилота погибли. Это была 16-я катастрофа самолета. Катастрофа, наиболее сильно ударившая по репутации машины, практически перечеркнула планы по экспорту F-l 11. Министерство обороны запретило полеты всего парка F- 111-х (на тот момент 232 самолета). Возобновились полеты только в феврале 1970 г. Проверочные испытания всех самолетов F-l 11 и FB-111, находящихся на вооружении ВВС США, завершились 1 августа 1971 г. Во время испытаний произошло два существенных разрушения. В одном случае при 88% от максимальной нагрузки сломались опоры оси левой консоли стабилизатора, во втором – при 57,5% нагрузке от максимальной разрушилась нижняя пластини кессона крыла.

В конце 1966 г. самолет впервые выполнил сверхзвуковой полет на высоте порядка 300 м в режиме следования рельефу местности. Полеты на испытание системы следования рельефу местности проводились в гористой местности к северу от авиабазы Эдварде и над штатом Невода. Вообще, основной объем летных испытаний был выполнен в зонах, закрепленных за базой Эдварде, только климатические испытания проводились на Аляске, в Панаме, Аризоне и Неваде.

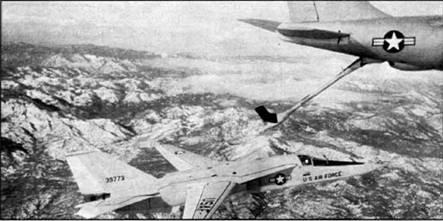

В мае 1967 г. два самолета (19-й и 20-й) совершили демонстрационный перелет с базы Лоринг, шт. Мэн через Атлантику для участия в Парижском авиасалоне. Полет проходил без дозаправки в воздухе и без подвесных топливных баков, однако на маршруте пару F-111A все-таки страховал танкер КС-135А. Самолет № 19, «стандартный» F-111А совершил посадку в Англии на аэродроме Уэзерфилд. Здесь его осмотрело командование ВВС Бе Величества. «Двадцатка» приземлилась в Ле-Бурже. Это был «гибридный» самолет с крылом увеличенного размаха от бомбардировщика FB-111. Полет по маршруту Лоринг – Париж занял 5 ч 55 мин, включая 25 мин. ожидания в зоне разрешения на посадку. Машина демонстрировалась на стоянке в период проведения очередного Парижского авиасалона. В показах принимали участие оба самолета. F-l 11А No 19 прилетал из Британии, но в статической экспозиции он так и не появился. Первый в мире серийный самолет с изменяемой стреловидностью крыла вызвал неподдельный интерес у авиационных специалистов всего миро. Главный конструктор многих самолетов КБ Сухого Олег Сергеевич Самой- лович в своих воспоминаниях писал, как он детально фотографировал F-111. Не он один. Если покопаться в архивах ОНТИ ЦАГИ, то можно обнаружить фотоальбом по F-111, отснятый тогда же в Ле-Бурже.

САМОЛЕТЫ ВТОРОЙ МИРОВОЙ ВОЙНЫ

Владимир КОТЕЛЬНИКОВ

В- 24 «ЛИБЕРЕЙТОР» ЧАСТЬ III

Продолжение. Начало в "АиК" № 10,11/03)

В-24Н "Либерейтор"

«ЛИБЕРЕЙТОР ЭКСПРЕСС»

С-87 «Либерейтор экспресс» представлял собой невооруженный военно- транспортный вариант B-24D. Он предназначался для перевозки пассажиров, грузов или горючего. Первый такой самолет переделали из разбитого бомбардировщика во время ремонта всего за три недели. Лэдден решил воспользоваться восстановлением машины на заводе в Сан-Диего для того, чтобы попробовать создать самолет, удовлетворяющий новому техническому заданию на тяжелый транспортник с большим радиусом действия.

Все стрелковое и бомбовое вооружение сняли. Остекление носа заменили металлическим обтекателем При погрузке и выгрузке он откидывался на петлях вбок Кормовую турель ликвидировали, смонтировав хвостовой кок с окном из плексигласа. В бывшем бомбоотсеке настелили пол и прорезали окна по бортам. С левой стороны появилось большая грузовая дверь. Экипаж транспортника состоял из пяти человек, в салоне размещались 20 пассажиров.

Переделку сочли удачной и С-87 запустили в серию В Форт-Уорте собрали 291 самолет трех вариантов. Основным являлся собственно С-87 Он поставлялся ВВС армии США и в Великобританию (как «Либерейтор» C.VII). В Англию ушло 25 машин С-87А отличался наличием спальных мест. Таких самолетов изготовили всего шесть. Первый из них сделали для президента Рузвельта. В фюзеляже находились четыре купе по две койки в каждом (друг над другом), а под крылом располагался отсек с одним спальным местом. Конструкторы предусмотрели два туалета и небольшую кухню. Для увеличения дальности на С-87А установили фюзеляжный бензобак от С-54. Рузвельт на этом самолете никогда не летал, а вот его жена разок воспользовалась «Экспрессом» в марте 1944 г.

Пять самолетов собрали в учебном варианте летающего класса как АТ-22.

Дополнительно к производству в Форт- Уорте завод в Сан-Диего изготовил 34 транспортных машины для морской авиации, где они именовались RY-3.

«Экспрессы» всех вариантов широко использовались на различных театрах боевых действий, в частности, для срочных перевозок через Атлантику.

ПЕРЕДЕЛКИ ВООРУЖЕНИЯ

И немецкие, и японские летчики-истребители быстро выявили уязвимое место «Либерейтора» – слабую защиту от атаки спереди Даже установка двух дополнительных пулеметов не смогла полностью устранить этот недостаток. Необходимость усиления вооружения, простреливающего переднюю полусферу, быстро осознали командиры различных рангов на передовой. Стали появляться разнообразные самодельные конструкции.

Ток, в кабине бомбардира ставили спаренный пулемет. Огневая мощь возросла, но орудовать вручную спаркой громоздких и тяжелых крупнокалиберных пулеметов было очень сложно Стрелок быстро уставал Встречались случаи монтажа неподвижных пулеметов под полом кабины бомбардира. Но «Либерейтор» – не истребитель, прицеливаться всем самолетом пилоту на нем сложно.

На Тихом океане 90-я бомбардировочная группа понесла значительные потери от лобовых атак вражеских истребителей. Тогда силами наземного состава на одном из B-24D в носовой части поставили вторую турель А-6, снятую с разбитого самолета. Чуть позже, 8 январе 1943 г., генерал Дж. Кенни, командующий 7-й воздушной армией, запросил дополнительно 35 кормовых турелей Авиационное депо (авиарембаза) на Га- ваях с марта начала ставить их на самолеты Боевой опыт доказал эффективность переделки, и в мае Кенни заказал еще 36 турелей
