Крыло свободнонесущее цельнометаллическое, трапециевидной формы в плане, состояло из двух консолей, каждая из которых крепилась к фюзеляжу в четырех точках. Силовой каркас крыла включал в себя основной лонжерон, две дополнительные стенки, три стрингера, набор нервюр и дюралевую обшивку. Для подвески двигателей на нижней поверхности каждой консоли имелись три узла. Профиль корневой части крыла ЦАГИ 12145, а концевой – ЦАГИ 1С10-12. Угол установки крыла +1°, а угол поперечного V крыла +4°. Элероны крыла лонжеронного типа. В корневой части левого элерона располагался триммер. Для весовой балансировки в носке каждого элерона крепилась стальная труба, залитая свинцом. Аэродинамическая осевая компенсация составляла 25,3%. Углы отклонения элеронов ±17° 30'. Закрылки состояли из двух отдельных секций по одной на каждой консоли и размещались между фюзеляжем и мотогондолой двигателя. Максимальный угол отклонения закрылков 50°. Тормозные щитки размещались на каждой консоли между мотогондолой и элероном и состояли из двух половин верхней и нижней. При работе обе половины отклонялись в противоположные стороны, поворачиваясь вокруг оси, расположенной у передней кромки щитка и направленной вдоль размаха крыла. Максимальный угол открытия составлял 115°. Кроме того, нижние половины отклонялись при выпуске закрылков.

Хвостовое оперение включало в себя киль с рулем поворота и переставной стабилизатор с рулем высоты.

Съемный цельнометаллический киль состоял из двух лонжеронов, передней стенки, стрингеров, набора нервюр и обшивки. Руль поворота однолонжеронной конструкции с работающей обшивкой имел осевую аэродинамическую компенсацию и полную весовую балансировку. Углы отклонения руля поворота +30°.

Свободнонесущий цельнометаллический стабилизатор состоял из трех лонжеронов, стрингеров, набора нервюр и обшивки. Управление стабилизатором осуществлялось подъемником в диапазоне углов (+3°…-6о 30). Конструкция половин руля высоты аналогична конструкции руля направления. Углы отклонения руля высоты (+30 °…-25 Руль поворота и руль высоты имели триммеры.

Шасси – трехколесное с носовым колесом. Основные опоры убирались в крыло по направлению к фюзеляжу, при этом колеса поворачивались относительно опор на 90° и размещались в фюзеляже вертикально. Передняя опора убиралась в фюзеляж по потоку. В убранном положении шасси полностью закрывались створками и щитками, и фиксировались механическими замками, а в выпущенном – гидравлическими и шариковыми замками. На основных опорах устанавливались тормозные колеса 750x260, а на передней – тормозные 500x150. Уборка и нормальный выпуск шасси осуществлялись при помощи гидросистемы, аварийный выпуск шасси и торможение колес – при помощи пнев- мосистемы.

На самолете подвешивались два ускорителя У-5, по одному с каждой стороны фюзеляжа позади задней кромки крыла. Ускорители крепились при помощи спецзамков и бугелей и сбрасывались по окончании работы.

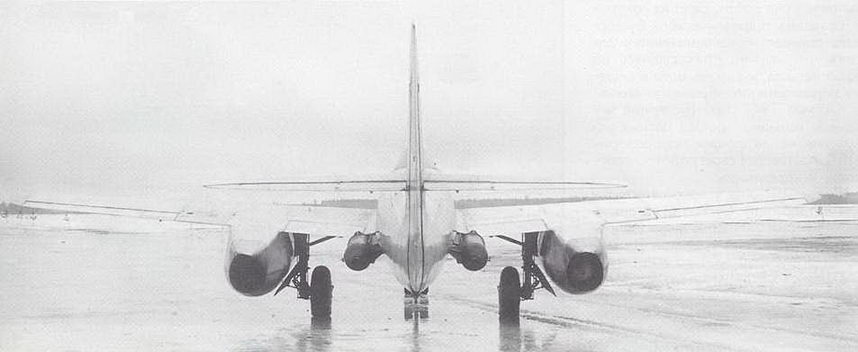

Су-9 с ускорителями У-5

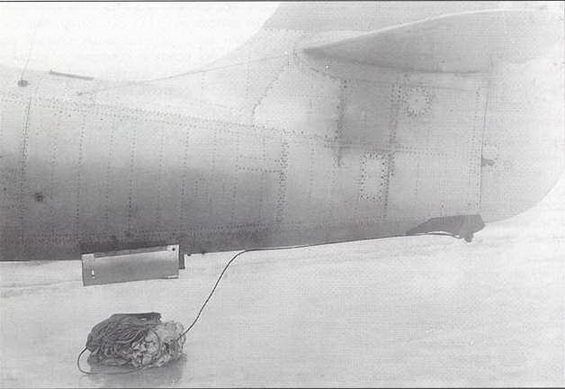

Размещение тормозного парашюта

Ускоритель У-5 состоял из:

– корпуса;

– пороховой шашки НМ-4Ш;

– воспламенителя с тремя электрозапалами.

Основные данные ускорителя:

– длина ускорителя с соплом, мм 1285

– наружный диаметр, мм 318

– стартовая масса, кг 130+5

– тяга, кг* 900-1500

– время работы, с* 9-14,5

* параметры зависели от температуры наружного воздуха.

Парашютно-тормозное устройство, установленное на самолете, включало в себя:

– посадочный парашют (S купола – 9,5 м 2 );

– трос (длина 4,5 м);

– контейнер с пиропистолетами открытия створок;

– замок тормозного парашюта.

Система управления самолетом – смешанная. Управление рулем высоты и элеронами – жесткое, рулем поворота и триммерами рулей высоты и поворота – тросовое. Управление триммером элерона и перестановкой стабилизатора – электромеханическое. Управление закрылками и тормозны

ми щитками при помощи гидросистемы. В проводку управления элеронами и рулем высоты включены (по обратимой схеме) бустерные механизмы, питание которых осуществлялось от отдельной гидросистемы.

Силовая установка состояла из двух ТРД РД-10 с ресурсом 25 часов. Управление каждым двигателем осуществлялось рычагом (РУД), связанным системой жестких тяг и качалок с регулятором оборотов и регулятором конуса реактивного сопла. Запуск РД-10 на земле производился при помощи мотостартера, а затем от вспомогательной бензосистемы выводился на режим малого газа и переходил на питание от основной топливной системы. Рабочим топливом служил тракторный керосин.

Топливная система включала в себя передний топливный бак (1300 л), задний топливный бак (1066 л), четыре подкачивающих топливных насоса, распределительный топливный кран и трубопроводы. Распределительный топливный кран предназначался для обеспечения равномерной выработки топлива из баков и управлялся двумя рукоятками, расположенными рядом с РУД.

Вооружение состояло из стрелково-пушечного и бомбардировочного.

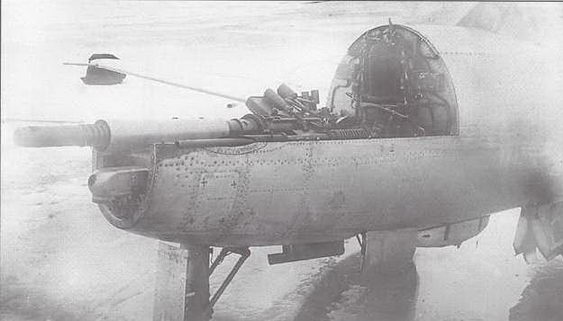

Стрелково-пушечное – батарея из одной пушки Н-37 с боекомплектом 30 снарядов и двух пушек НС-23 с суммарным боекомплектом 200 патронов. Конструкция и размещение пушек предусматривали возможность замены трехпушечной батареи на че- тырехпушечную (4хНС-23). При необходимости пушку Н-37 можно было заменить на Н-45.

Бомбардировочное – легкосъемный держатель обтекаемой формы, обеспечивающий подвеску бомб (2хФАБ- 250 или 1хФАБ-500). При подвеске бомб пушка Н-37 снималась. Для ведения прицельной стрельбы и бомбометания с пикирования устанавливался коллиматорный прицел ПБП-1Б, а для контроля фотокинопулемет ПАУ-22.

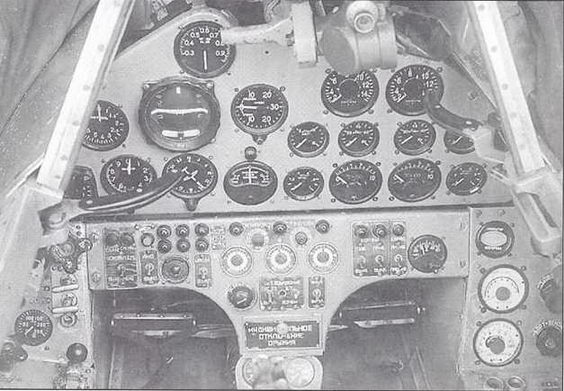

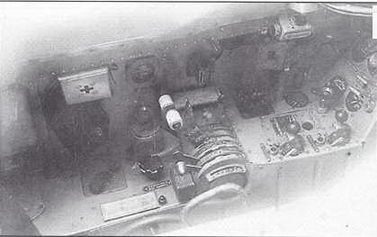

Кабина Су-9 (приборная доска, левый и правый борта кабины)

Но самолете устанавливался комплект оборудования, соответствующий ТТТ ВВС к истребителям 1946 года и включавший: радиооборудование, приборное и кислородное оборудование, а также фотооборудование.

В варианте истребителя-перехватчика предусматривалась установка радиолокационной станции «Торий», со следующими основными данными:

– дальность обнаружения – 10-12 км;

– прицеливание с дистанции 100- 1500 м;

– масса – 260 кг.

Бронирование. Летчик был защищен спереди броневой вертикальной плитой, толщиной 15 мм и козырьком из прозрачной брони, толщиной 90 мм. Сзади – бронеспинкой и бронезаголовником, толщиной 12 мм. Для защиты головы летчика сверху, на откидной части фонаря, устанавливалась бронеплита (надголовник), толщиной 6 мм. Боекомплект со стороны взрывателей защищался бронеплитой, толщиной 15 мм. Общая масса брони – 119 кг.

Выше отмечалось, что по постановлению правительства от 26 февраля 1946 года одноместный истребитель с двумя двигателями Jumo-004 строился в двух экземплярах. Второй экземпляр, так называемый «дублер», был начат сборкой в сентябре 1946 года.

Продувки моделей самолетов, выполненные в аэродинамических трубах ЦАГИ, подтвердили предположение о возможном улучшении летных данных самолета при «вписании» двигателей в крыло, которое в местах подвески двигателей имело изогнутую полукольцом вверх форму. Поэтому для «дублера» было спроектировано и запущено в производство новое крыло с «кривым» лонжероном, а для предохранения горизонтального оперения от действия истекающих из сопел газов оно устанавливалось с положительным углом поперечного V, равным 5°.
