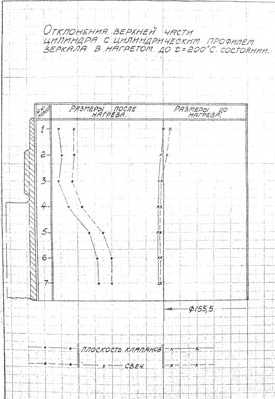

Для проверки работы цилиндров с таким профилем было проведено:
а) 50-ти часовое испытание но одноцилиндровой установке в поре с серийными поршневыми кольцами.
Результат испытания: износ за 50- ти часовое испытание не превышает износа, получающегося за 10 часов но серийном цилиндре.
Состояние поршневых колец хорошее.
б) 10-ти часовое моторное испытание с газоуплотнительными кольцами и в первой канавке поршней хромированными по образующей (образующая конусная).
Результат испытания: износ цилиндров не превышает 0,04 мм. Состояние колец хорошее.
в) Испытание малой серии моторов

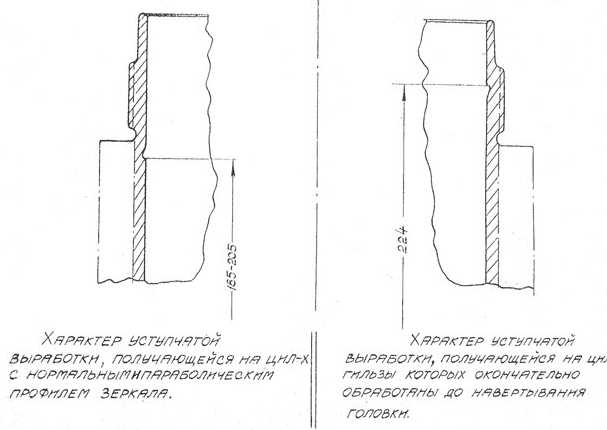

Результат испытания: после сдаточного испытания из числа опытных цилиндров, было обнаружено 6 цилиндров с уступчатой выработкой, расположенной на высоте 224 мм от нижнего торца гильзы, которая в отличие от выработки, получающейся но цилиндрах с обычным профилем, имела обратный характер (см. фиг. № 6).
Тотчас произведенными исследованиями было установлено, что причиной такой выработки являлась работа в распор 2-х маслосборных колец, находящихся в 4-й канавке поршня.
После соответствующего увеличения зазора в стыке этих колец, указанная выработка больше не наблюдалась.
Во время прохождения моторами контрольного испытания, из их число было снято по дымлению цилиндров только 3 мотора (5%). При вскрытии и осмотре восьми дымивших цилиндров обнаружено, что 7 цилиндров находились в удовлетворительном состоянии и один цилиндр имел прямую уступчатую выработку, расположенную по средине гильзы цилиндра.
г) Длительное 50-ти часовое испытание мотора АШ-82ФН №82142192, взятого из число малой серии.
Поршневые кольца в первой канавке с цилиндрической образующей.
Результат испытания удовлетворительный. Все цилиндры после испытания находились в хорошем состоянии, пригодном для дальнейшей работы. Максимальный износ в верхнем поясе у 5-ти цилиндров составлял от 0,12 до 0,17 мм.
Состояние поршневых колец хорошее.
д) Длительное 150-ти часовое Государственное испытание мотора АШ-82ФН No 82143252, также взятого из числа малой серии. Поршневые кольцо в первой канавке поршней с цилиндрической образующей.
Результат испытания удовлетворительный. Все цилиндры после испытания находились в хорошем состоянии, пригодном для дальнейшей работы.
Максимальный износ но 4-х цилиндрах достигал от 0,14 до 0,18 мм.
Состояние поршневых колец хорошее.
На основании положительных результатов перечисленных выше испытаний, цилиндры с гильзами, окончательно обработанными до соединения с головкой, и постановка в первую канавку поршней газоуплотнительного кольца с цилиндрической образующей, с 1-го августа 1945 года введено в серийное производство для постановки но моторы АШ-82ФН».
Возможно, читатель утомлен одним только прочтением этого доклада, зато теперь он наверняка понял, что такое труд моторостроителей.
Все эти титанические усилия не пропали даром: была наконец определена истинная причина появления уступчатой выработки гильз цилиндров и преждевременного износа поршневых колец. Ею оказалась конструктивная недоработка мотора – тепловой «раструб» гильзы, получающийся при работе мотора в результате его нагрева. Пониженные относительно допустимых по ТУ температуры мотора на самолете Ла-5ФН долгое время «скрывали» этот дефект, но на Ла-7 он проявился в полной мере.
Монтаж двигателя АШ-82ФН но истребителе Ла-9
С 3 августа 1945 года завод №19 начал выпускать моторы АШ-82ФН ред. 11/16 5-й серии с № 8215001. Ресурс моторов 5 серии составил 150 часов. Новые цилиндры завод начал ставить и на моторы ALU- 82ФН ред. 9/16 4-й серии с № 8224350.
Моторы 5 серии имели следующие отличия:
1. Цилиндры изготовлены по новой технологии – гильзы окончательно обработаны до навертывания головки. В верхнюю канавку всех поршней поставлено цилиндрическое лапингованное кольцо вместо конусного.
2. В нижнее уплотнение кожухов тяг поставлен маслостойкий дюрит производства завода №734, изготовленный по специальным ТУ.
3. Поставлен насос НБ-ЗФА с верхним расположением PC-2Ф и с внутренним подводом масла к РС-2Ф. Поставлены малогабаритные анероиды АРС-1.
4. Поставлены магнето БСМ-14М серии «Е» с пусковым контактом производства завода №306.
5. Поставлена крыльчатка нагнетателя с 22 вырезами радиуса 11,5 мм на равных расстояниях по окружности.
6. Внутренние поверхности всасывающих и выхлопных полостей головок цилиндров, полости задней и передней половин корпуса нагнетателя, дроссельная коробка с переходником – зачищены с целью получения лучшей гидравлики.
К боевым действиям против империалистической Японии новые моторы все же не успели. В октябре 1945 года И.К. Четверик отмечал:
«Возвратившиеся из в/частей ДВФ механики докладывают, что основным дефектом моторов AШ- 82ФН является дефект кольцевой выработки гильз цилиндров. Так, в одной из в/ч только за 20 дней по этому дефекту снято 40 цилиндров (моторы 3-й и 4-й серии).
О поведении моторов 5-й серии в эксплоотации сведений пока нет, ибо завод №21 выпустил всего 21 самолет с мотором 5-й серии…»
Все же последующие испытания и эксплуатация показали, что основные дефекты мотора АШ-82ФН устранены и его надежность не вызывает больше сомнений.
Вот такая непростая история получилась у мотора АШ-82 за годы Великой Отечественной войны. Конечно, с учетом того, что основное внимание в этой статье было уделено серийному производству и эксплуатации, а многие вопросы опытного моторостроения остались «за кадром» – это другая тема.
Но на этом история нашего героя, в отличие от многих его жидкостных сверстников, не завершилась.
Серийное производство доработанного мотора АШ-82ФН продолжилось и после войны, причем он получил еще большее распространение. В 1945-48 годах выпускались моторы АШ-82ФН 5-й и 6-й серий с ресурсом 150 часов. С 1948 года начался выпуск моторов АШ-82ФН 7-й, 8-й и 9-й серий с ресурсом 200 часов.
В 1946-51 годах эти моторы устанавливались на боевых самолетах: истребителях Ла-9, Ла-11 и бомбардировщиках Ту-2, которые участвовали в боевых действиях в Китае и Корее, а также в высокоширотных экспедициях ВВС и Главсевморпути 1948, 1949 и 1950 годов, в последней из которых эти самолеты достигли Северного Полюса.
