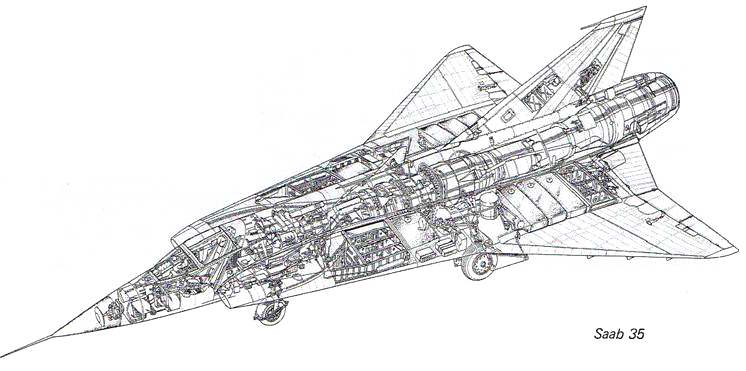

За исключением установки фотокамер и демонтажа вооружения S 35Е мало отличался от J 35D. С другой стороны, размещение громоздких фотокамер в носовой части "Дракена" стало серьезным вызовом инженерным талантом конструкторов. Французская фирма OMERA/Segid доработало камеру OMERA 31 под требования инженеров Saab, что сделало возможным компоновку пяти камер в носовой части самолета. Для обеспечения удобного доступа к разведывательному оборудованию носовой конус монтировался на направляющих и сдвигался вперед. В корневой части крыла вместо пушечного вооружения разместили две длиннофокусные камеры SKa 24-600. Обзор вниз из кабины обеспечивался перископом (своеобразный аналог видоискателя фотокамеры), а рекодер позволял записывать комментарии пилота и фиксировать данные о местоположении самолета, курсе и высоте полета. Разведывательный вариант оснащался новой навигационной системой и системой оповещения об облучении РЛС. В хвостовой части фюзеляжа на воздухозаборниках охлаждения форсажной камеры разместили кассеты выброса ложных целей. Для обеспечения возможности ночной съемки предусматривалась подвеска восьми магниевых осветительных бомб. На крыльевом пилоне устанавливался контейнер со средствами радиопротиводействия.

В период с 1965 по 1966 год 30 Saab S 35Е (номера 36902-35931) были поставлены Flygwapnet. Начиная с серийного номера 35912, самолеты оснащались выпуклым фонарем кабины пилота, более мощным двигателем RM6C с форсажной камерой ЕВК 67 и новой моделью катапультируемого кресла Saab RS35 класса "0–0". В период с осени 1966 года на базе планера J 35D (номера 35932-35960) было выпущено еще 29 S 35Е.

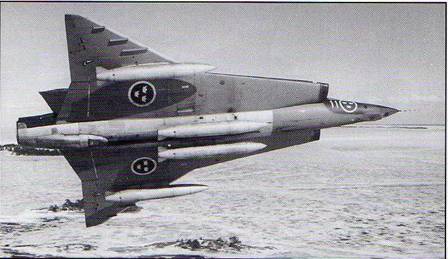

5 35Е 11–51 s/n 35951 совершает тренировочный полет над Швецией. Четыре подвесных топливных бака были стандартным оснащением при выполнении разведывательных заданий. (SFF Photo archive)

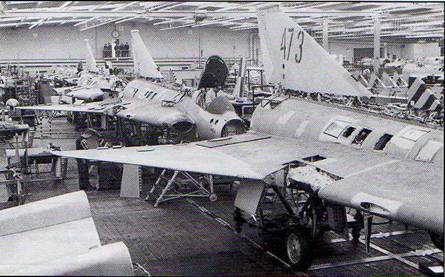

Линий сборки J 35F на заводе Saab в Линчепинге в июне 1967 года (SFF Photo archive)

Стандартное оснащение разведывательного "Дракена" включало четыре подвесных 500-литровых бака. Полеты предполагалось осуществлять на малых высотах и больших крейсерских скоростях. Использование таких режимов " неожиданно выявило дефекты, которые при обычной эксплуатации встречались крайне редко. Прежде всего, это были проблемы, связанные с отказами двигателей RM 6С, у которых участились случаи появления трещин и разрушения лопаток турбины.

S 35Е шведских ВВС находились в строю до 1979 года. В начале 70-х самолеты прошли модернизацию и получили улучшенный комплект фо тооборудования и возможность подвески на центральном фюзеляжном пилоне контейнера Vinlen Blue Baron для проведения ночной съемки.

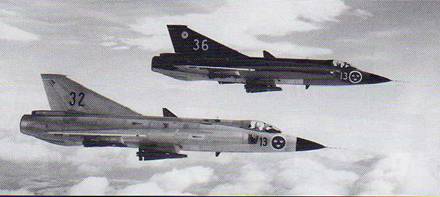

Пара J 35F 13–32 и 13–36 F13 выполняют тренировочный полет. Каждый самолет несет пару ракет Rb 27 с радиолокационной ГСН на фюзеляжных узлах подвески и Rb 28 с ИК ГСН на крыльевых пилонах. (SFF Photo archive)

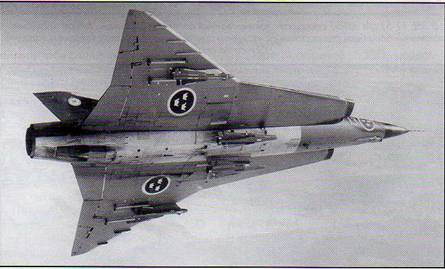

J 35F2 FI3-26 s/n 35526, оснащенный ИК станцией обнаружения целей S-71N и двумя парами УР Rb28 и Rb27. Обретите внимание на неокрашенную нижнюю часть фюзеляжа и направляющие 135мм НАР типа А5, установленные на узлах подвески вооружения 1H/V и 3H/V. (SFF Photo archive)

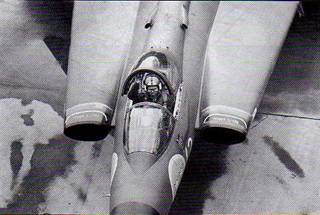

Необычный ракурс J 35F, хорошо видна пора воздухозаборников, установленных на гаргроте. Надпись, "TRAМРА EJ HAR", нанесенная на входной части " воздухозаборников двигателя переводится "Не наступать". (SFF Photo archive)

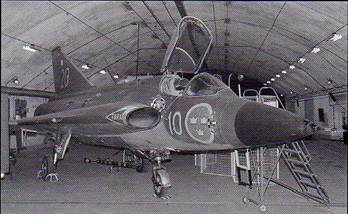

J 35F F10-20 сфотографирован в подземном ангаре, предназначенном для защиты самолетов в случае применения ядерного оружия. Построенная в начале 50-х система подземных сооружений авиабазы F9 в настоящее время используется как авиационный музей. "Дракены" никогда не базировались на этой базе, но представленный самолет является прекрасным музейным образцом, сохраненным в оригинальном состоянии

J 35F "Филип" совершенная система вооружения

Saab J 35F (Filip) является прямым развитием версии J 35D с двигателем RM6C. Наиболее важным отличием стало оснащение самолета новыми УР класса "воздух-воздух". Появление нового варианта "Дракена", способного осуществлять всеракурсный перехват воздушных целей, явилось завершением создания комплекса ПВО Швеции, включающего истребители-перехватчики J 35F, наземные РЛС и центры управления. Кроме обычной голосовой радиосвязи самолет был оборудован аппаратурой телеметрического канала связи, позволяющей наземной станции наведения выбирать воздушную цель и осуществлять наведение на нее самолета без использования голосовых команд. Центральный вычислитель позволял выбирать наилучшую радиочастоту для канала передачи данных.

Радиоэлектронное оборудование самолета J 35F включало модернизированную систему управления оружием S7B, объединенную с радиолокатором PS-01/A, навигационный радиолокатор PN-594/A и систему опознавания "свой-чужой" PN-793/A.

На самолете установили новые ракеты класса "воздух-воздух" с полуактивной радиолокационной ГСН Rb 27 и ИК ГСН Rb 28 (Hughes AIM-4 Falcon). Максимальная скорость полета J35F с четырьмя ракетами была ограничена значением М=1,4. Пушечное вооружение J35F — одна пушка Aden М/55 с боекомплектом 90 снарядов в корневой части правого крыла. Дополнительные отличия включали модернизированное приборное оснащение кабины, новый каплевидный фонарь и катапультное кресло RS35.

Первый образец J 35F, собранный на основе планера J 35А (номер 35082), взлетел 22 декабря 1961 года. Учитывая необходимость проведения большого объема работ при доводке нового электронного оборудования и ракетного вооружения, в программе испытаний одновременно принимали участие несколько самолетов (прототипы 35- 6, 35-7, 35-8, 35-9, 35–11, 35–12). Первый серийный J 35F взлетел 26 июня 1964 года. До середины 70-х ВВС получили 100 самолетов J 35F (серийные номера 35401-35500). Параллельно серийному производству проводились работы по улучшению электронного оборудования. В результате, все самолеты F версии, начиная с номера 35501, оснащались ИК станцией обнаружения целей S-71N (Hughes AN/AAR-4), установленной в носовой части за обтекателем РЛС.

Новый вариант, получивший обозначение J 35F2, выпускался в период с 1967 года по июнь 1972 (130 самолетов — серийные номера 35501-35630), общее количество самолетов этого типа было доведено до 230. Это были последние новые "Дракены", поставленные в Flygvapnet. В дальнейшем самолеты версии F проходили модернизацию и оставались в строю до 1989 года.

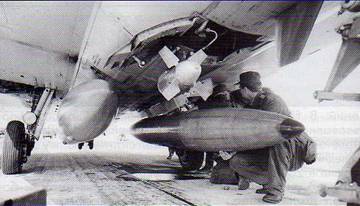

Зоправко топливом Saab J 35А F13-84 на полевом аэродроме. Зима 1961 года. (SFF Photo archive)

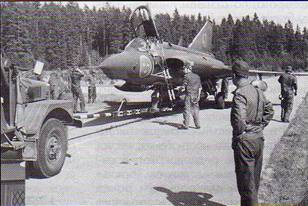

Saab 5 35Е s/n 3547 FI 1 но пункте технического обслуживания полевой базы около Stigtomta в 1971 году. Носовой конус сдвинут вперед давая доступ к отсеку фотооборудовония. Камера бокового обзора откинута на шарнире вниз для извлечения кассеты. (SFF Photo archive)

J 35J последняя модификация

Даже после окончания серийного производства продолжались работы по повышению боевой эффективности истребителя. В середине 80-х было принято решение модернизировать вооружение и оборудование ранее выпущенных самолетов J 35F2.
