Впервые в семействе Су-17 новый самолет, в соответствии с требованиями ВВС, оснастили унифицированными катапультными креслами К-36Д. Сиденья К-36Д на "спарке" обеспечивали безопасное раздельное катапультирование во всем диапазоне высот на скоростях от 75 км/ч до максимальной, повысив предельный порог до 1400 км/ч (против 1200 км/ч у прежних моделей самолета). Новые кресла также позволяли осуществить аварийное покидание на земле, при разбеге и пробеге (катапультирование в этих режимах было возможно и прежде, но, по условию ввода парашютной системы, являлось безопасным только при значительно больших скоростях движения самолета — не менее 140 км/ч).

Расширенная кабина и фонарь обеспечивали нормальное размещение новых кресел (отличительной особенностью К-36 было размещение спасательного парашюта и системы стабилизации в объемистом заголовнике, требовавшем побольше места под фонарем). Следует заметить, что при внедрении новой системы спасения ОКБ П.О. Сухого выступило пионером, и благодаря отработке кресла К-36Д на самолетах Су-17 и Су-24 катапультное сиденье вскоре заняло место унифицированного на боевых самолетах, сменив прежние устройства собственных разработок, "приватным" образом создававшихся самолетными ОКБ для своих машин.

Невзирая на столь радикальное изменение внешнего облика, прицельное, навигационное и радиооборудование машины по сравнению с Су-17М2 практически не изменилось, но моноблок ДИСС-7 перенесли из висящей под носом "бороды", неприглядной даже внешне, и вписали в обвод фюзеляжа. Добавили также самолетное переговорное устройство СПУ-9 и магнитофон МС-61 "Лира", предназначавшийся для записи переговоров летчиков с выходов радиостанции и СПУ. В качестве станции предупреждения устанавливалась простая и проверенная временем "Сирена". Прицельное оборудование самолета включало в себя лазерный дальномер "Фон", прицелы АСП-17 и ПБК-3-17С.

Наличие второго члена экипажа потребовало установить на самолет систему автоматического управления САУ-22МУ, специально адаптированную под "спарку". В кабине инструктора также появилась панель ввода имитируемых отказов для проверки подготовленности обучаемого летчика к действиям во внештатных ситуациях (устройство прозвали "баяном" за сходство «клавиатуры» со множеством переключателей).

Поскольку машина прибавила в весе почти полтонны, доработали и шасси самолета. Передняя нога со свободно ориентирующимся тормозным колесом была взята с Су-17М2 (поначалу, по оговоренному заданием требованию базирования на грунтовых аэродромах, собирались установить увеличенное нетормозное колесо с шиной большего типоразмера 680 х 260 мм, однако окончательно вместо пухлого пневматика все же использовали прежнее колесо с шиной 660 х 200 мм). На основные ноги установили колеса (880 х 230 мм), взятые с Су-7У, оснащенные более энергоемкими тормозами, охлаждаемыми при посадке спиртоводяной смесью, которая подавалась на тормозные диски воздухом из тормозной системы колес через распыляющие форсунки, по аналогии с используемой на Су-7У. Это сняло ограничения по скорости начала торможения колес (на "боевых" модификациях не более 260 км/ч), улучшило температурный режим как самого тормоза, так и всего колеса в целом, что препятствовало разрушению покрышки при ее перегреве и ускоряло готовность тормозов к повторному торможению. Это было особенно важно для учебной машины, зачастую выполняющей в одном полете несколько заходов на посадку ("конвейер") с касанием колесами основных стоек ВПП и уходом на второй круг (эта задача была специально оговорена ТТЗ). Система работала как в автоматическом, так и в ручном режимах.

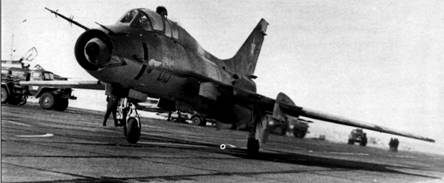

Су- 17УМЗ выруливает со стоянки. Зеркало перископа кабины инструктора поднято

Чтобы компенсировать рост массы учебного самолета, левую пушку на "спарках" не устанавливали. Бомбардировочное, подвесное пушечное и неуправляемое ракетное вооружение (исключая тяжелые НАР типа С-25) осталось практически таким же, как и на Су- 17М2, но его вес ограничили 3000 кг (максимально шесть "пятисоток"). Не применялись балочные держатели МБДЗ-У6-68-1, а количество подвешиваемых блоков типа Б-8М не должно было превышать двух штук. Под фюзеляжем вместо четырех держателей вновь, как и на "чистых" Су-17, можно было установить только два балочных держателя, достаточных для выполнения учебных задач. Самолет не мог нести и управляемые ракеты.

Первый опытный С-52У (№ 51–01, борт 35) вывели на испытания летом 1975 года. После доставки в Москву и наземной отработки самолета и его систем 15 августа 1975 года летчик-испытатель ОКБ В.А. Кречетов поднял "спарку" в воздух. Программа заводских летных испытаний, как уже делалось и раньше, была совмещена с совместными госиспытаниями. С начала 1976 года к испытаниям подключили следующую предсерийную машину № 51–02. Первый самолет преимущественно служил для снятия летнотехнических характеристик, оценки устойчивости, управляемости, прочности конструкции и работы силовой установки, а также навигационного комплекса, радиооборудования и САУ-22М; на втором экземпляре определялись маневренные возможности, отрабатывался КН-23, прицельное оснащение и вооружение. Всего на первом этапе на двух машинах выполнили 151 полет. К марту 1976 года по итогам 77 зачетных полетов было выдано положительное заключение о возможности эксплуатации машины в строевых частях. Существенным явилось отсутствие каких-либо серьезных замечаний по пилотированию, связанных с изменением аэродинамики самолета (кроме разве незначительного ухудшения поведения машины на больших углах атаки из-за затенения вертикального оперения расширенной головной частью фюзеляжа). После устранения недостатков в том же году самолет пошел в серию под официальным названием Су-17УМ и стал поступать в ВВС.

Первый серийный самолет Су-17УМ был облетан уже в феврале 1976 года. Производство Су-17УМ продолжалось в период с 1976 по 1977 год, с выпуском 25 и 51 самолета, соответственно. Всего Комсомольский-на-Амуре авиационный завод (КААЗ, так с 1976 года стал называться ДМЗ) изготовил 76 машин этой модификации. Госиспытания самолета на этапе "Б" шли достаточно успешно — из 98 полетов 75 были зачетными, и завершились 6 мая 1977 года с рекомендацией к принятию на вооружение и серийному производству.

Машина № 51–01 оставалась в распоряжении ОКБ, послужив во многих испытательных программах. На ней отрабатывалось прицельное оборудование, а в апреле-мае 1979 года самолет использовался в испытаниях на сваливание и штопор, которые вели знаменитые испытатели-"штопористы" И.П. Волк и В.Г. Гордиенко. Они выполнили 22 полета, в ходе которых отработали 54 вывода на режим сваливания и 46 режимов нормального штопора. По итогам испытаний были выданы рекомендации строевым летчикам по особенностям поведения самолетов Су-17УМ и Су-17МЗ на подобных режимах и технике пилотирования при выводе из штопора. В октябре-ноябре 1981 года машина № 51–01 вновь была задействована в сложной и небезопасной программе ЛИИ по исследованиям критических и штопорных режимов с теми же летчиками. Вторая опытная "спарка" № 51–02 завершила карьеру довольно быстро, в начале 1978 года ее списали и 30 марта перегнали в Киевское авиационное инженерное училище для использования в качестве учебного пособия.

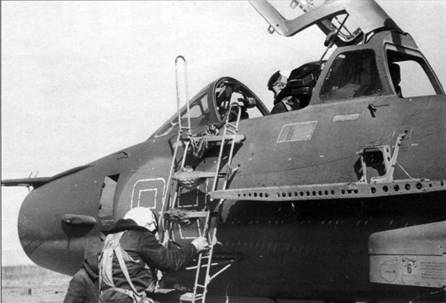

Инструктор поднимается в кабину Су-17УМЗ. Для удобства доступа в заднюю кабину самолет оснащался стремянкой с площадкой-дорожкой, навешиваемой на борт фюзеляжа. Переяславка, 302-й апиб.

Передняя кабина Су-17УМЗ

Задняя кабина Су-17УМЗ. Над приборной доской установлен пульт ввода отказов, служащий для их имитации в учебных полетах

В июле 1977 года было принято решение об оснащении новой модификации учебной машины оборудованием и рядом агрегатов, устанавливаемых на одноместном истребителе-бомбардировщике Су-17МЗ (о нем речь пойдет ниже). Распоряжение было вполне обоснованным, поскольку Су-17МЗ становился одной из массовых машин ВВС, а оснащение имевшихся «спарок» прежнего варианта новому истребителю-бомбардировщику не отвечало. К 7 апреля 1978 года одну из серийных "спарок" Су-17УМ (заводской номер 58–18) доработали, установив новое РЭО с Су-17МЗ. Для улучшения путевой устойчивости впоследствии увеличили площадь вертикального оперения, нарастив законцовку киля и установив подфюзеляжный гребень (по типу поздних Су-17МЗ, в ходе ремонтов их получали также уже выпущенные Су-17УМ). Самолет получил усовершенствованную систему автоматического управления САУ-22МУ-1 и новый пульт ввода отказов в задней кабине, со значительно большими возможностями по сравнению с аналогичным устройством на Су-17УМ. Изначально новые "спарки" комплектовались зеркалами заднего обзора в передней кабине, а последние серии получили и новый радиовысотомер.

В состав вооружения самолета вошли две ракеты Х-25 на двух пусковых АПУ-68УМ2, размещаемых на внешних подкрыльевых балочных держателях и две Р-60 на АПУ-60-1 на внутренних крыльевых точках. Это позволило осваивать на "спарке" практически весь набор упражнений из курса боевой подготовки ИБА, от пилотажа до боевого применения с использованием всех средств поражения. Кроме Р-60, самолет мог применять и модернизированные Р-60М.

В таком виде обновленный С- 52УМЗ 21 сентября 1978 года совершил под управлением летчика- испытателя Ю.А. Егорова первый полет, а с конца года был начат его серийный выпуск под обозначением Су-17УМЗ. В ходе выпуска "спарка" комплектовалась усовершенствованными прицелами, дорабатывалась арматура кабин. Вносились и другие мелкие изменения. Программа летно-конструкторских испытаний самолета, начатая в октябре того же года, была закончена только двумя годами спустя, в октябре 1980 года. Задержка имела причиной крайне высокую загруженность ОКБ работами по Су- 27, на что тогда были направлены буквально все силы, да и заказчик относился к работам по доводке "спарки" с прохладцей, полагая, что уже освоенные системы не должны принести особых сложностей. Тем не менее, только на проведение заводских испытаний потребовалось провести 139 полетов. После столь продолжительной доводки Госиспытания удалось провести в сжатые сроки, с 22 мая по 30 декабря 1980 года с проведением 59 полетов. Предварительное заключение о возможности эксплуатации было выдано годом раньше, в конце 1979 года.
