Наработки по двигателю ПД-14 также планируется использовать и при создании двигателя второго этапа для перспективного авиационного комплекса фронтовой авиации (ПАК ФА). Речь идет о новых технологиях проектирования, авиационных материалах, системах и механизмах.
В 2011 г. предприятия ОДК произвели и продали 230 вертолетных двигателей и примерно 420 двигателей для самолетов. В основном это двигатели семейства АЛ-31Ф, АП-31ФП и АЛ-31ФН для самолетов семейства Су-27, Су-30 и китайского истребителя J-10, а также двигатели РД-33 и РД-ЗЗМК для истребителей семейства МиГ-29. Об этом в ходе выставки сообщил заместитель управляющего директора – генеральный конструктор ОДК Александр Ивах. Он также отметил, что «пошла продажа двигателей АИ-220-25 и ПС-90А». В 2011 г. было продано 26 двигателей семейства ПС-90А, планируется выйти на производство 90-100 двигателей в год. Всего в 2012 г. ОДК планирует произвести около 500 самолетных двигателей.
К настоящему времени в Перми построено более 360 двигателей ПС-90А (23 – в 2011 г.), из которых 260 находятся в эксплуатации. В ближайшее время начнется продвижение на рынок очередного варианта – унифицированного ТРДД ПС-90АЗу, который должен заменить моторы ПС- 90А. В январе 2011 г. он был сертифицирован АР МАК на соответствие Главе 6 НЛГС-3.
За неделю до открытия выставки, 12 апреля, НПО «Сатурн» получило сертификат EASA на производство серийных двигателей SaM146. В январе и феврале было выпущено по два двигателя, которые отправлены в Комсомольск-на- Амуре. В марте в ГСС было отправлено три двигателя и еще один – на испытания. К концу года планируется выпускать по 8 двигателей в месяц. В планах предприятия (исходя из потребности ЗАО «Гражданские самолеты Сухого») достаточно серьезное увеличение объемов выпуска: в 2012 г. – 48 двигателей, в 2013 г. – 96, а с 2014 г. предприятие выйдет на «гарантированный выпуск 150 двигателей». Таким образом, двигатель SaM146 становится тем, что на «Сатурне» привыкли именовать «серией».
Предусмотрена дальнейшая модернизация ТРДД SaM146. В первую очередь, будет уменьшена его масса, улучшены экономичность и тяговые характеристики, но в пределах, ограниченных соглашением по самолету SSJ100. Вариант S18 с увеличенной на 5% тягой уже сертифицирован.
Кроме того, на стенде ОДК была выставлена картинка пульсирующего детонационного двигателя-демонстратора, на которой красовалась эмблема НТЦ им. А.М.Люльки. По мнению ЦИАМ ТРДД с пульсирующей детонационной камерой сгорания – весьма отдаленная перспектива.

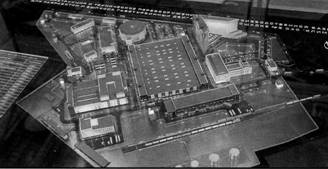

Макет производственной площадки в Шувалово

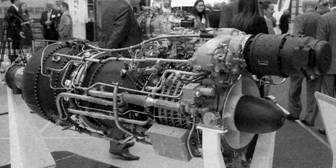

Двигатель ТВ7-117В

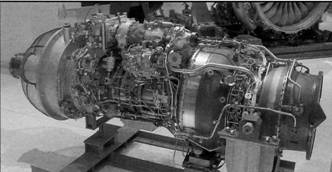

Двигатель ТВЗ-117ВМА-СБМ1В серии 4Е на стенде «Мотор Сич»
В отсутствии двигателя ПД-14 пальму первенства среди экспонатов выставки вполне можно отдать макету строящегося конструкторско-производственного комплекса ОАО «Климов» в поселке Шувалово. Проект получил название «Петербургские моторы». Строительство завода началось в мае 2011 г., летом этого года планируется начать покупку оборудования, а к концу года «Климов» должен переехать в новый комплекс. С 2015 г. завод начнет выпуск вертолетных двигателей ТВ7-117В разработки ОАО «Климов». Двигатель ТВ7-117В накануне выставки (с 9 по 13 апреля) прошел макетную комиссию без замечаний и получил разрешение на начало сертификационных испытаний. После подписания документов макетной комиссии в Авиационном регистре Межгосударственного авиационного комитета должны начаться заводские испытания двигателя, который должен наработать 150 ч. Получение сертификата типа на двигатель ТВ7- 117В запланировано на 2014 г. Двигатель предназначен для вертолетов с отбором мощности вперед (Ми-38), начата разработка модификации мотора для вертолетов с выводом мощности назад.
На стенде ОДК также был представлен двигатель ВК-800. В настоящее время на базе этого двигателя проводятся НИОКР в рамках проекта перспективного вертолетного двигателя (ПДВ).
За 2011 г. ОАО «Климов» выпустил 260 вертолетных двигателей (95 ВК-2500 и 165 ТВЗ-117). В марте 2012 г. два двигателя ВК-2500ПС были поставлены МВЗ им. М.Л.Миля для вертолета Ми-171А2. Главным отличием этого двигателя является применение системы типа FADEC и наличие противопомпажной защиты. Сертификат типа на этот двигатель планируется получить в 2013 г.
ОАО «Мотор Сич» также предлагает двигатель для вертолетов семейства Ми-8 – на ТВЗ-117ВМА- СБМ1В серии 4Е (ТВЗ-1 17ВМА- СБМ4В). По замыслу разработчиков, новый двигатель должен заменить устаревшие моторы ТВ2-117 на Ми-8Т, малая мощность которых ограничивает эксплуатацию этих
вертолетов в условиях высокогорья. Испытания, проведенные в 2011 г. в Феодосии, показали, что параметры модернизированного вертолета Ми-8МСБ с новыми двигателями приближены к аналогичным показателям вертолета Ми-8МТ. Динамический потолок вертолета Ми-8Т с двигателями ТВ2-117 составляет 4500 м, а на вертолете Ми-8МСБ была достигнута высота 6300 м, что сопоставимо с параметрами вертолета Ми-17В-5 с двигателями ВК-2500 (6400 м).Корпорация «Ивченко» показала турбовальный двигатель Д-136-2 для модернизированного тяжелого вертолета Ми-26Т2, который пока проходит летные испытания с базовым мотором Д-136. По сути это новый двигатель с унифицированным газогенератором двигателей семейства Д-436 и новой системой автоматического управления типа FADEC. Компрессор низкого давления остался прежним. Не изменилась и номинальная мощность – 11400 л.с., но она сохраняется до температуры 40 град. Серийное производство будет развертываться на «Мотор-Сич» по мере освоения в серии вертолета Ми-26Т2.
В 2011 г. ОАО «Мотор Сич» поставило заказчикам 970 двигателей. Пять лет назад компания производила около 300 двигателей в год. В 2012 г. предприятие рассчитывает увеличить продажи на 10- 12%. Самый крупный контракт – с «Вертолетами России» (за пять лет примерно 1,2 млрд. долл.). Вторым по значимости в 2011 г. стал контракт с китайской корпорацией AVIC на поставку двигателей АИ- 222-25 для УБС L-15. Предполагается, что этот контракт будет продлен еще на три года, а общее количество поставленных двигателей составит 200 единиц. В этой работе принимает участие и московский «Салют», подписавший в декабре 2011 г. с «Мотор-Сич» контракт на пять комплектов ТРДД АИ- 222-25. Кроме того, прошедшей зимой был подписан контракт с ГП «Ивченко-Прогресс» еще на три комплекта для проведения ОКР в интересах китайского заказчика. Всего же предварительная заявка «Мотор Сич» была на 50 комплектов. Этот двигатель демонстрировался на стенде «Салюта».
Там же были представлены ресурсно-тяговая модификация двигателя для истребителей семейства Су-27 АЛ-31Ф серии 42 и двигатель МД-120 для мишени комплекса «Дань» (в виде плаката был представлен также облик деталей и узлов неметаллического ГТД).
ТРДЦФ АП-31ФМ-1 предназначен для ремоторизации парка самолетов Су-27 и в этом вопросе «Салют» готов к сотрудничеству с ВВС. Продолжаются также работы по двигателю АЛ-31ФМ-2. В конце 2011 г. на стенде ЦИАМ была получена тяга 14650 кг, подтверждены все характеристики. В 2012 г. есть вероятность установки двигателя на самолет. Определенный интерес к этому двигателю со стороны ОКБ «Сухого» существует, но заказчиков пока нет. Идет также обсуждение возможных условий поставки Китаю двигателя АЛ-31ФН третьей серии (для истребителей J-10), который примерно соответствует по характеристикам двигателю АЛ-31ФМ-1.
Еще одной перспективной работой «Салюта» совместно с Украиной вероятно станет двигатель Д-27. В ходе выставки стало известно что генеральный директор НПЦ газотурбостроения «Салют» Владислав Масалов и генеральный конструктор ГП «Ивченко Прогресс» Игорь Кравченко договорились о создании совместного предприятия по изготовлению двигателя Д-27. Протокол о намерениях был подписан в ноябре 2011 г. на выставке Dubai Airshow. Совместное предприятие будет заниматься продажей, сервисным обслуживанием и ремонтом двигателей Д-27. Долевое участие партнеров планируется на паритетных началах. «При передаче интеллектуальных прав на двигатель совместному предприятию мы готовы согласиться на финишную сборку двигателя в Украине», – сказал генеральный директор «Салюта» Владислав Масалов. «Для нас очень важна прибыльность этого проекта», – отметил он.

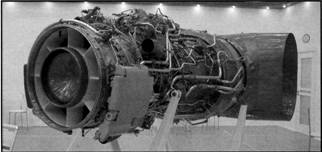

Двигатель Д-136-2 в экспозиции ГП «Ивченко-Прогресс»

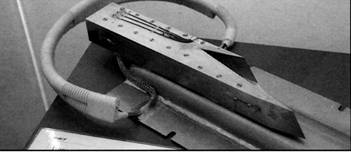

Входное устройство гиперзвукового ЛA на стенде ЦИАМ
Единственным двигателем для малой авиации на выставке был оппозитный поршневой двигатель воздушного охлаждения ПД-1400 (90 л.с.), разработка которого ведется ОАО ГМЗ «Агат» совместно с НТЦ «ГРАТ» и ЦИАМ.
В области силовых установок для гиперзвуковых аппаратов свои работы демонстрировали ЦИАМ и МАИ. На стенде ЦИАМ демонстрировалась уже известная стендовая модель прямоточного двигателя, пространственное входное устройство (созданное совместно с МАИ) гиперзвукового ЛА с малым лобовым сопротивлением для полетов при М=3-6. Кафедра 203 МАИ рекламировала аэродинамическую установку для испытаний моделей двигателей и высокоскоростных ЛА (число М до 7) с перспективой бесконтактной регистрации быстропротекающих процессов.
