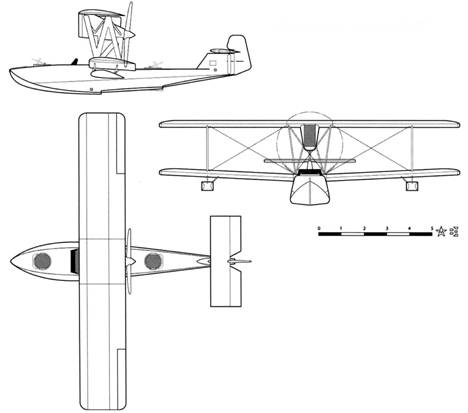

Схема летающей лодки MPЛ-1
Как уже рассказывалось ранее (см. «АиК» Ne 11.2012 г.), одним из первых самолетов Григоровича, строившихся серийно в 1922–1923 гг., стала летающая лодка М-24. Проблему оснащения морской авиации она решила достаточно условно и на короткий срок, поэтому необходимость наличия более совершенного гидросамолета по-прежнему оставалась актуальной. В начале 1924 г. последовало предложение морского ведомства о создании нового аппарата, определяемого как морской разведчик. Заказ на проектирование МРЛ-1 (Морской Разведчик с двигателем «Либерти» — первый) был выдан Авиаотделом снабжения ВВС 13 июня 1924 г. Известно, что в связи с этим решением, с программы был снят металлический истребитель, и 10 тысяч высвободившихся рублей передали на МРЛ. Добавим, что работы по этой лодке начались еще в Москве, а окончание постройки и
Чертежи и расчеты летающей лодки с согласия Григоровича выполнили Петр Дмитриевич Самсонов и Кирилл Александрович Виганд. Это был период, когда Дмитрий Павлович уже ушел с завода № 1, поэтому значительный объем конструкторских работ выполнили в его квартире на Садово-Кудринской улице. К проектированию приступили в июне, а 18 сентября 1924 г. после рассмотрения всей документации и определения тактико-технических требований проект утвердили на совещании Научно-технического комитета Воздушного флота. Далее последовала передача заказа на изготовление самолета ленинградскому заводу ГАЗ № 3 «Красный летчик».
МРЛ-1 представлял собой трехместную летающую лодку, оснащенную двигателем «Либерти» мощностью 400 л.с. Двигатель с толкающим воздушным винтом и лобовым радиатором охлаждения был установлен на подкосах в центре бипланной коробки крыльев. Впереди находилась двухместная кабина пилотов, размещенных рядом друг с другом, перед ними — место воздушного стрелка. Второй стрелок для обороны задней полусферы размещался за двигателем.
По мнению В.Б. Шаврова, конструкция лодочного фюзеляжа была чрезмерно трудоемкой и дорогой: «Фанерный корпус был обшит тонкими досками (4x80 мм) на медных заклепках впотай, с алюминиевыми шайбами. По палубе и верхней части бортов эти доски были сосновые, ниже — ясеневые, еще ниже — ореховые, а от ватерлинии и по дну — красного дерева, причем на днище — в два слоя. Между фанерой и дощатой обшивкой был проложен слой полотна, пропитанного подмазочным (несохнущим) лаком. Внешний вид лодки был очень красив, но и несколько десятков килограммов лишнего веса были налицо».
Постройку МРЛ-1 на ГАЗ № 3 закончили в мае 1925 г., а 6 июня самолет доставили на гидроаэродром, где произвели его сборку, регулировку и пробные спуски на воду. Уже на первом этапе испытаний выяснилось, что лобовой радиатор охлаждения мал, а потому двигатель греется, воздушный винт дает на земле 1700 об/мин, при том, что снимать полную мощность с двигателя требовалась при частоте вращения 1550 об/мин.
Первый полет новой лодки состоялся 22 июня 1925 г. После выполнения еще нескольких полетов был сделан вывод, что при рулении по воде МРЛ-1 обладает недостаточной продольной устойчивостью и долго разбегается при совершении взлета. Впрочем, в воздухе самолет вел себя вполне нормально и демонстрировал удовлетворительную управляемость. Максимальная скорость в горизонтальном полете на высоте 1000 м составляла 180–185 км/ч. На заключительной фазе испытаний во время полета на максимальный потолок лопнул масляный бак, и самолет произвел вынужденную посадку с остановленным двигателем. Причиной поломки стало отсутствие суфлирующего отверстия в маслобаке, при нагревании масла и пониженном давлении на высоте он лопнул по месту пайки листов.
В ходе испытаний произвели 9 полетов, которые позволили оценить конструкцию и качество изготовления МРЛ-1 как удовлетворяющие заявленным требованиям. Однако затяжной разбег и плохой отрыв от воды считались недопустимыми, что объяснялось неудачными обводами лодки. Кроме того, не удовлетворяли малая скороподъемность и достигнутый потолок 3050 м. Хотя в отношении МРЛ- 1 уже были приняты решения по изготовлению серии, от него в конце концов отказались. Единственный построенный экземпляр передали для эксплуатации на Белое море, где он использовался в Соловецком лагере особого назначения (СЛОН) как самолет связи с материком.
Размах крыльев, м 13,2
Длина в линии полета, м 10,63
Высота в линии полета, 3,67
Площадь крыльев, м^2 50,0
Вес пустого, кг… 1660
Полезная нагрузка, кг 960
Полетный вес, кг. 2400
Нагрузка на крыло, кг/м 252,0
Скорость максимальная у земли, км/ч 169
Скорость максимальная на расчетн. высоте, км/ч 189
Скорость посадочная, км/ч 92
Практический потолок, м 5200
Время набора высоты 1 000 м, мин 4,85
Время набора высоты 3000 м, мин 17,3
Максимальная продолжительность полета, ч 5

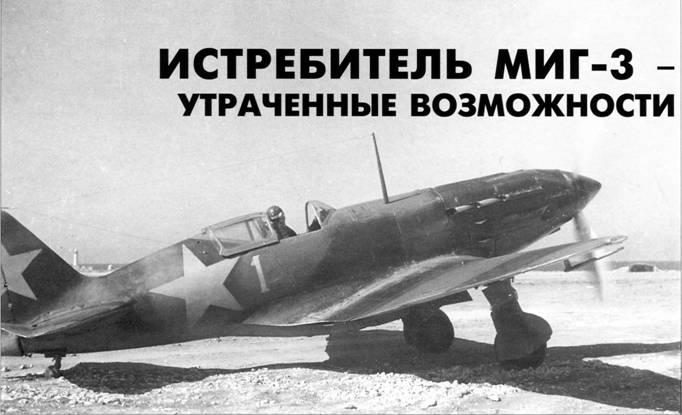

Истребитель МиГ-3 — утраченные возможности
Андрей Ивицкий (Республика Беларусь)
Качественное превосходство над авиацией противника является одним из важнейших условий завоевания господства в воздухе. Поэтому вопрос о качественном соотношении истребителей советских ВВС и люфтваффе актуален в свете определения причин поражения Красной Армии в 1941 году. Ведь еще перед войной в одном из обзоров боевых действий авиации, созданных по итогам испанского конфликта, был сделан следующий вывод: «Воздушный бой истребителей против истребителей находит наиболее частое применение. Без нанесения материальных потерь и морального потрясения наиболее активной части неприятельской авиации — ее истребителей — невозможно добиться превосходства в воздухе». Впоследствии, характер воздушных боев Великой Отечественной войны его наглядно подтвердил.
В советской историографии парк самолетов ВВС Красной Армии в начале войны четко разделяли на самолеты старых и новых типов. К истребителям старых типов относили И-16, И- 153, И-15бис, которые рассматривались как устаревшие и сильно уступавшие немецким Bf 109Е
и F. Истребители новых типов, такие как МиГ-3, Як-1 и ЛаГГ-3, находились на уровне требований времени, и только якобы их малочисленность не позволила захватить господство в воздухе. В современной российской и белорусской историографии доминирует мнение о полном качественном превосходстве люфтваффе над советской авиацией, включая и самолеты новых типов. Однако обе эти формулировки требуют уточнений. Так, истребители И-16 выпуска 1939-40 года с двигателем М-63 (тип 24, 28, 29 и тип 27 с двигателем М-62) не стоит записывать в безнадежно устаревшие. Они были способны с успехом бороться с Bf 109Е, используя свое превосходство в горизонтальном маневре. (Впрочем, о самолете И-16 мы поговорим отдельно. Прим. редактора).В июне 1941 года самыми совершенными истребителями германских ВВС были Bf 109F. Из 1026 истребителей Bf 109, сосредоточенных у советских границ перед началом нападения, более половины (579) составляли «мессершмиты» этого типа.
Будучи достаточно вялым на горизонтали, Bf 109F обладал отличной вертикальной маневренностью, что вместе с тактическими приемами давало ему преимущество над большинством противников. Немецкие летчики, с первых дней войны широко используя метод «свободной охоты», старались наносить неожиданные удары сверху сзади, используя преимущество в высоте, а затем, разогнавшись на пикировании, свечой уходили обратно на высоту. То есть, пилоты люфтваффе старались максимально использовать фактор внезапности и результативность первой атаки. Значение внезапности в воздушном бою хорошо осознавали и советские пилоты. Эффективность метода «свободной охоты» хорошо проиллюстрирована В.Тимоховичем: ««Охотники», самостоятельно ведя поиск вражеских самолетов и максимально используя внезапность первой атаки, причиняли авиации противника большой урон. Опыт показал, что самыми результативными были первые атаки истребителей. С первой атаки было уничтожено 75 проц. самолетов, со второй — 15 проц. и с третьей и последующих атак — 10 проц.». Таким образом, секрет эффективности пилотов-истребителей люфтваффе сводился к достижению преимущества на высоте, внезапности их атак и широком применении вертикального маневра, в котором их «мессершмитты» обладали преимуществами над противником. А так как становящийся в вираж теряет инициативу в бою, отдавая ее тому, кто ведет бой на вертикальном маневре, то немецкие истребители быстро захватывали господство в воздухе. Это и случилось на Восточном фронте, потому как по вертикальной маневренности поспорить с «мессером» не мог ни один советский истребитель… за исключением МиГ-3.
Первый опытный экземпляр истребителя И-200. Апрель 1940 г.
Опытный экземпляр истребителя МиГ-3 (И-200 № 04)
«На вертикальных фигурах он значительно превосходил прежние самолеты. Он звал летчика на вертикальный маневр, а на виражах был тяжел. Как стороннику вертикального маневра в бою, мне машина была по душе», — такую лестную оценку МиГу знаменитый ас А.И. Покрышкин дал не случайно. Это был единственный серийный истребитель Советских ВВС начального этапа войны, обладавший значительным преимуществом в боях на вертикали не только перед истребителями советской конструкции, но и перед истребителями противника. Именно высотность и вертикальная маневренность были главным неоспоримым достоинством МиГа, делавшим его, при тактически грамотном применении, одним из сильнейших истребителей того времени. Эти же качества, как ни странно, привели к остановке и забвению проекта этого несомненно передового истребителя.
Появление МиГа было связано с господствующими среди руководства ВВС СССР в предвоенный период взглядами о том, что воздушные бои в будущей войне будут проходить на больших высотах, вблизи максимальных потолков истребителей. Об этом свидетельствовали как локальные конфликты межвоенного периода, так и опыт начавшейся Мировой войны. Так, еще во время гражданской войны в Испании, несмотря на то, что основные бои проходили на высотах 5000–6000 метров, летчики легиона «Кондор», пилотирующие истребители Bf 109, старались заранее получить преимущество на высоте, подходя к линии фронта на высотах 7000–8000 метров, откуда наносили неожиданные удары с пикирования. Чтобы им противостоять, республиканские пилоты были вынуждены применять группы прикрытия на И-16, находящихся на высотах около 10000 метров, то есть вблизи максимальных потолков самолетов того периода. Во время «битвы за Англию» основные воздушные бои проходили на средних и больших высотах, причем это касалось как истребительной, так и бомбардировочной авиации. Тем самым, следуя этой тенденции, можно было ожидать, что и в будущих войнах основные бои будут проходить на больших высотах. Но, как пишут современные военные историки, опыт боевых действий в воздухе в период Великой Отечественной войны наглядно опроверг эти довоенные суждения. (Переход войны в воздухе на Восточном фронте но малые высоты был обусловлен самим характером боевых действий. Основные удары советская бомбардировочная и штурмовая авиация наносила не по крупным площадным объектам, как это было в случае «Битвы за Англию», а, в первую очередь, по целям, расположенным вблизи линии фронта. Уничтожение мостов, переправ, железнодорожных узлов, танковых колонн, сосредоточений войск, военных складов и прочих малоразмерных объектов было невозможно с большой и средней высоты. Даже визуальное обнаружение малоразмерной цели существенно затруднялось с высоты более 2 км. Это «стянуло» ударную авиацию (и истребители прикрытия) на столь малые высоты. В свою очередь истребители-перехватчики также не могли визуально обнаружить летящие самолеты на фоне подстилающей поверхности с высоты, превышающей 2 км. Именно это и определяло высоту полета германских истребителей на Восточном фронте значением примерно в 4 км. Прим. редактора).
