Назначение самолета, получившего обозначение ОКО-6, было двойным: истребитель сопровождения и штурмовик для борьбы с бронированными целями. В нем все было направлено на достижение высокой скорости полета: установка двигателей М-88 мощностью по 1000 л .с. (на высоте 7550м - второй границе высотности), предельно малые размеры, минимальный мидель фюзеляжа и весьма обтекаемые формы. Достаточно сказать, что длина самолета, площадь и размах крыла были практически равны аналогичным параметрам одномоторного «Харрикейна».
Другой важнейшей особенностью ОКО-6 стало мощное наступательное вооружение из двух7,62-мм пулеметов ШКАС (по 400 патронов на ствол) под носовым обтекателем и четырех 20-мм пушек ШВАК (по 200 патронов на каждую), смонтированных под центропланом и кабиной пилота. Пушки имели систему автоматической пневмоперезарядки, а для их обслуживания трехметровая нижняя секция
Фюзеляж самолета состоял из трех частей. В передней находились кабина пилота и пулеметный отсек. Боковые стенки кабины были выполнены из листового дюраля. Спереди и сзади она закрывалась 8-мм бронеперегородками (за головой и спиной летчика - 13 мм ), а снизу зашивалась стальным листом, предохранявшим конструкцию от повреждения дульными газами пушек. Фонарь кабины откидывался назад, а за неподвижным козырьком устанавливалось лобовое бронестекло. Передний обтекатель с фарой при обслуживании пулеметов целиком снимался, а лафете оружием отводился вправо, обеспечивая отличный доступ к ШКАСам, патронным коробкам и приборам. Средняя часть фюзеляжа выполнялась зацело с центропланом. К ней болтами крепились передняя и хвостовая (деревянный монокок с люками для осмотра тяг управления) части.
Центроплан и консоли крыла - двухлонжеронные (полки -из хромансилевой стали, стенки - из дюраля). Остальной набор и обшивка - дюралевые, мотогондолы - из электрона. Элероны - типа Фрайз, щитки - Шренка (два на центроплане и по одному на консолях, выпуск и уборка -пневматические). Стабилизатор - дюралевый, киль - из электрона. Этот же материал применялся для каркаса элеронов, обшивки носка и законцовок крыла.[** Магниевый сплав электрон, обладавший высокой прочностью при небольшой удельной массе, считался в то время весьма перспективным материалом. Он легко обрабатывался, сваривался, но конструкторы относились к нему с недоверием из-за низкой коррозионной стойкости. Однако Таиров справедливо полагал, что для боевого самолета, живущего в военное время относительно недолго, более важными свойствами являются технологичность и весовое совершенство.] Рули и элероны обтягивались полотном. При изготовлении самолета использовался плазово-шаблонный метод.
Силовая установка состояла из двух двигателей воздушного охлаждения М-88 с противоположным направлением вращения винтов. Такое решение обеспечивало компенсацию их реактивного момента, «заваливавшего» короткокрылый самолет на разбеге. Оригинальной особенностью мотогондол было наличие регулируемых входных «юбок» капотов, из-за которых коки винтов казались непропорционально большими, а гондолу приобретали форму, близкую к идеальной каплевидной. Горючее размещалось в 467-литровом фюзеляжном и двух центропланных баках по 365 л .
Шасси самолета - трехстоечное с хвостовым колесом. Основные опоры имели значительный вынос вперед для обеспечения безопасного противокапотажного угла и убирались в мотогондолы, а хвостовое колесо - в фюзеляж. Привод уборки и выпуска шасси - пневматический.

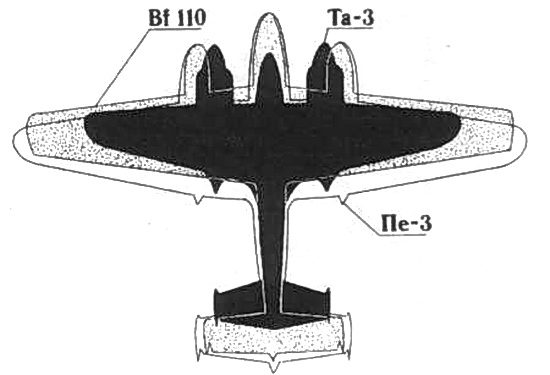

Сравнение плановых проекций двухмоторных истребителей

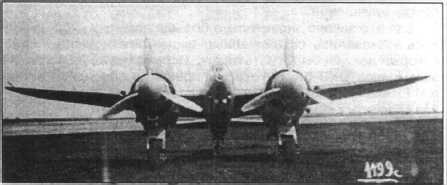

Первый экземпляр самолета после доработок - Та-3
Летные испытания ОКО-6 начались 31 декабря 1939 г .
– раньше других новых истребителей. При полетной массе 5250 кг самолет показал максимальную скорость у земли 488 км/ч , а на высоте 7550 м - 567 км/ч . Высоту 5000 м истребитель набирал за 5,5 мин. Продольная и путевая устойчивость однокилевой короткохвостой машины оказались недостаточными, поэтому потребовались радикальные изменения конструкции оперения. Кроме того, в одном из полетов произошел обрыв шатуна двигателя, и испытания пришлось прервать. Расчетных значений максимальных скоростей полета получить не удалось. Но все же самолет казался многообещающим. Вниманию к нему способствовал также громкий успех применения немцами «Мессершмитта» В1 110, ставшего своеобразным символом «блицкрига» в воздухе.
Скорости вращения винтов при использовании безредук-торных моторов М-88 были слишком велики, что снижало их к.п.д. Эффективность винтов существенно повысилась после установки двигателей М-88Р с редукцией 0^666. Хвостовая часть второго экземпляра была удлинена, а площадь оперения существенно увеличена. На концах стабилизатора установили шайбы, а впоследствии демонтировали средний киль. За счет изменения плеч тяг в проводке и изменения балансировки элеронов управление последними стало заметно легче. Консоли крыла для обеспечения центровки при более тяжелых двигателях были несколько изменены. В частности, стреловидность их по передней кромке уменьшилась. Вводился ряд других улучшений.
Все это заняло значительно больше времени, чем ожидалось - сказались ограниченные возможности завода №43, который должен был «гнать план». Испытания в ЦАГИ второго экземпляра ОКО-6бис, которые проводил заводской летчик А.И.Емельянов, завершились только 5.01.1941 г. Максимальная скорость у земли получилась равной 477 км/ч , а на высоте 7050 м - 590 км/ч . По этим характеристикам самолет не уступал одномоторным истребителям Як-1 и ЛаГГ-3. Время набора высоты 5000 м увеличилось до 6,33 минуты. В декабре 1940г. самолету было присвоено новое наименование Та-1 по фамилии главного конструктора, и все говорило о близком начале серийного производства. Однако 14.01.1941 г. при выполнении контрольного полета на взлете произошла поломка одного из двигателей, и самолет был разбит.

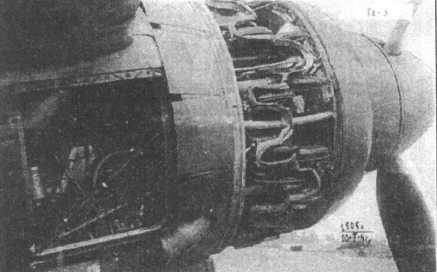

Мотогондола Та-3. Входные «юбки» сложены

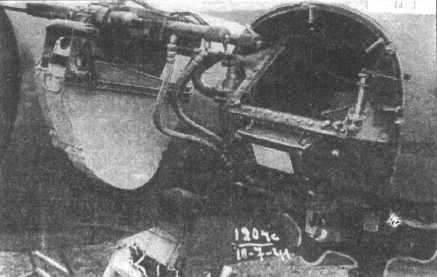

Поворотный лафет с пулеметами ШКАС и патронными коробками. Носовой обтекатель снят

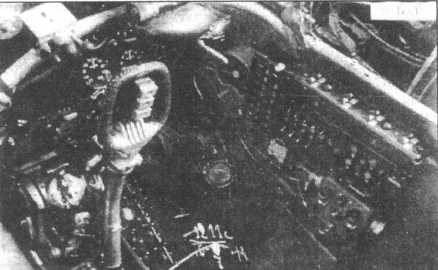

Кабина Та-3. Справа по борту - щиток электробомбосбрасывателя ЭСБР-6
Спустя несколько дней после аварии Таиров обратился с письмом к председателю СНК В.М.Молотову, в котором отмечал, что два экземпляра ОКО-б выполнили 120 полетов и продемонстрировали незаурядные летные качества. По оценке пилотов ЦАГИ, самолет был простым, доступным строевым летчикам. Он был способен выполнять все фигуры высшего пилотажа и лететь на одном моторе вплоть до высоты 4100 м . Таиров особо подчеркивал, что «…самолет ОКО-6бис как по своим летным данным, так и по вооружению значительно превосходит аналогичные характеристики лучших иностранных серийных истребителей (как одномоторных, так и двухмоторных)». Более того, по его мнению, полученные показатели являлись минимальными и могли быть еще до конца 1941 г . значительно улучшены за счет установки более мощных моторов и увеличения запаса топлива. Таиров жаловался, что «практически ничего не делается для внедрения самолета в серийное производство». Он предлагал срочно построить небольшую партию машин (15-20 экземпляров) для проведения срочных государственных и войсковых испытаний.
Реакция на письмо была молниеносной. Уже 25 января вышло постановление СНК СССР и ЦК ВКП(б) №197-96, в котором Таирову поручалось построить и предъявить на государственные испытания два варианта Та-3: первый, с моторами М-89, к 1 мая и второй, с моторами М-90, к 1 октября 1941 г. Для ускорения испытаний предлагалось переделать в Та-3 первый экземпляр ОКО-6. Требования к летным характеристикам совпадали с предложенными Таировым, а варианты вооружения определялись так: на первом экземпляре - два ШКАСа и четыре пушки ШВАК либо взамен последних - четыре 12,7-мм пулемета Я.Г.Таубина; на втором экземпляре - два ШКАСа, две 23-мм пушки МП-6 конструкции Таубина и одна 37-мм пушка Б.Г.Шпитального (позднее названная ШФК-37).
