Парижская авиационная выставка 1938 г. оказалась рекордной по количеству представленных боевых самолетов нового поколения. Одной из идей, получивших в то время большую популярность, стала концепция двухмоторного скоростного многоцелевого самолета-моноплана. Такая машина, по взглядам авиационных специалистов, могла выполнять функции истребителя сопровождения, ближнего разведчика и легкого бомбардировщика. "Крен" в сторону предпочтения истребительных или разведывательно-бомбардировочных качеств в значительной мере определял облик создаваемых машин. Так, во Франции были построены самолеты "Потез 63" и "Бреге 691", впоследствии ставшие серийными. Эти машины являлись скорее бомбардировщиками-штурмовиками, чем истребителями. Немцы и поляки наиболее важными чертами "многоцелевиков"
Нельзя сказать, чтобы все эти изыски явились откровением для советских авиаконструкторов. В нашей стране еще в начале 30-х летали опытные многоцелевые истребители МИ-3 и ДИП конструкции А.Н.Туполева. В середине десятилетия пришел черед "летающих крейсеров" П.И.Гроховского и Д.П.Григоровича. Позднее в ОКБ Н.Н.Поликарпова были разроботаны семь вариантов машины, ставшей известной под именем ВИТ. На этапе эскизного проектирования прорабатывались модификации разведчика, пушечного истребителя, противокорабельного самолета. Развитием ВИТа явился скоростной пикирующий бомбардировщик СПБ, выпущенный малой серией в начале 1940 г.
В ОКБ Яковлева, до 1938 г. занимавшемся исключительно легкомоторной авиацией, идею создания скоростного двухмоторного многоцелевого самолета выдвинул Лион Шехтер. Главной "изюминкой" машины он считал получение наибольшей скорости полета, которую должны были обеспечить минимальные размеры самолета и два двигателя М-103 мощностью по 960 л.с. При проектной полетной массе 4000 кг удельная нагрузка на мощность получалась рекордно малой - всего 2,05 кг/л.с. (для сравнения: у отечественного истребителя И-16 тип 24 - 2,09 кг/л.с., а у немецкого Bf 109Е-3 - 2,44 кг/л.с.). Площадь крыла новой машины в эскизном проекте определялась равной 27 м^2, что давало довольно большую по тем временам удельную нагрузку на крыло - 148 кг/м^2. С целью минимизации массы конструкции решили цельнодеревянное крыло с размахом 13,5 м сделать неразъемным, использовать ферменный (из стальных труб) фюзеляж, т.е. применить уже хорошо проверенные на легких яковлевских самолетах решения. Интересной новинкой, уменьшавшей лобовое сопротивление, стало расположение водорадиаторов в задней части мотогондол. С этой же целью кабину штурмана вписали в контур фюзеляжа. Ведение огня из его пулемета становилось возможным только после опускания части гаргрота и приоткрытия фонаря. За счет указанных выше мероприятий конструкторы планировали получить огромную по тем временам максимальную скорость - 600 км/ч. Запаса топлива в двух фюзеляжных баках должно было хватить на 800 км.
Вооружение бомбардировщика предусматривалось очень легким. Его общая масса не должна была превышать 350 кг, считая и два ШКАСа с боекомплектом (один - неподвижный в носу фюзеляжа, второй - у штурмана на полутурели). На разведчике планировали смонтировать фотоаппарат и предусмотреть небольшой отсек для осветительных бомб, а на истребителе взамен переднего пулемета установить пушку ШВАК. Первоначально во всех трех вариантах машина проектировалась двухместной с расположением штурмана-стрелка в отдельной кабине в средней части фюзеляжа.
Приступая к работе над новым самолетом, в ОКБ Яковлева в значительной мере использовали опыт создания двухмоторного УТ-3, предназначенного для тренировок экипажей бомбардировщиков. Таким образом, переход к скоростному боевому самолету вполне логично вытекал из предшествовавших работ коллектива, и упрекать Яковлева в желании "пустить пыль в глаза начальству", создав лишь рекламную машину, по всей видимости, некорректно.

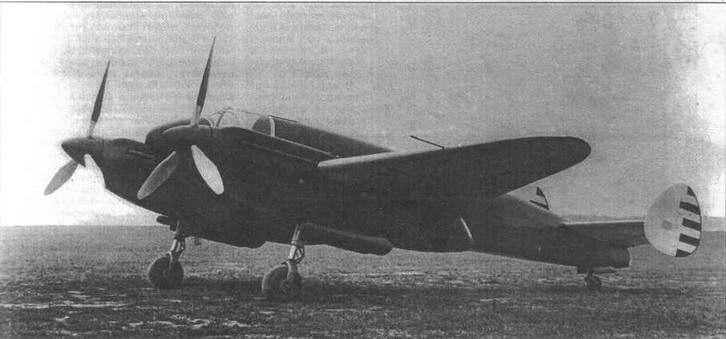

Опытный "самолет 22"

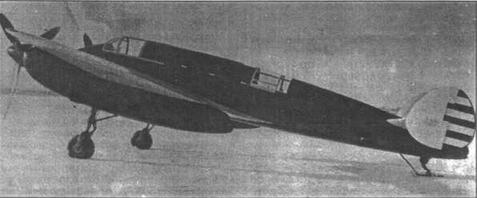

Опытный "самолет 22"
Главный конструктор ОКБ-115 Александр Сергеевич Яковлев имел обыкновение приходить на работу часа на 2-3 позже своих сотрудников, зато и оставался подольше. В результате начальники подразделений тоже засиживались и задерживали подчиненных. Сверхурочная работа в ОКБ была нормой. Ежедневные
обходы конструкторских отделов и цехов выявляли еще одну особенность Яковлева-руководителя: его чрезвычайную требовательность, порой доходившую до грубости: "Вы преступный тип, Вас надо отдать под суд... Что Вы заладили, как баран...". Феноменальная память и наблюдательность нередко помогали ему "ставить на место" зарвавшихся "искателей справедливости": 'Вы тут обвиняете других, а сами даже своих ботинок не можете почистить...".Чутье руководителя, вынужденного принимать важнейшие решения в очень не простых условиях, у Александра Сергеевича, несомненно, имелось. В большинстве случаев Яковлев умел делать правильный выбор из нескольких альтернатив. "Главного конструктора одновременно уважали и побаивались", - вспоминал Адлер. Напряженные усилия всего коллектива, подстегиваемые неукротимой волей и обостренным самолюбием его руководителя, обеспечили быстрое продвижение работ над новой машиной. ВВС пока не подозревали о ее разработке и, естественно, не выдвигали никаких требований к облику самолета. Его полностью определял Яковлев с ближайшими помощниками.
Осенью 1938 г. приоритеты прорабатываемым вариантам задавались в следующем порядке: истребитель с пушечным вооружением, ближний разведчик и скоростной бомбардировщик. Наступательное вооружение истребителя решено было усилить: теперь оно состояло из двух подфюзеляжных пушек и трех пулеметов ШКАС (один в носовом обтекателе и по одному в развале цилиндров каждого мотора с ведением огня через полые валы редукторов). Экипаж истребителя уменьшили до одного пилота.
Вооружение разведчика должно было включать 8 авиабомб калибра 20 кг в фюзеляжном бомбоотсеке, один подвижный и один неподвижный (в носке фюзеляжа) пулемет ШКАС. Аэрофотоаппарат АФА-19 решили разместить позади фюзеляжного бензобака, под радиостанцией "Двина". В задней кабине предусматривалась специальная "лежанка" с иллюминатором в полу для ведения визуального наблюдения.
Бомбардировщик отличался отсутствием фото- и радиооборудования и уменьшенным запасом горючего. За счет этого, по проекту, он был способен нести шесть 100-кг фугасных бомб, подвешенных в фюзеляже вертикально.
Все варианты самолета планировалось дооснастить четырьмя крыльевыми бензобаками: по одному с внутренней и наружной стороны каждой мотогондолы. Интересно, что днища баков должны были служить нижней обшивкой крыла и воспринимать крутящий момент. Общей емкости брков разведварианту должно было хватить на 1600 км. Среднюю часть фюзеляжа конструкторы решили сделать без разъема с крылом, поэтому она стала деревянной.
Увеличение дальности полета и мощи вооружения закономерным образом привело к увеличению полетной массы самолета на целую тонну (до 5000 кг, масса пустого - 3700 кг). Пришлось немного увеличить площадь (до 29,4 м^2) и размах крыла (до 14 м), но удельная нагрузка на него возросла и стала по тогдашним понятиям чрезмерной - 170 кг/м^2. Недаром впоследствии пилоты отмечали, что с выключенными моторами "машина планирует камнем".
В январе 1939 г. опытный экземпляр "самолета 22" вывели на аэродром. На нем отсутствовало вооружение, поэтому считать его истребителем или бомбардировщиком нельзя. Вероятно, ближе всего машина была к разведчику, хотя и фотооборудование на ней также отсутствовало. Во всяком случае, сам Яковлев в книге "Цель жизни", рассказывая о "самолете 22", назвал его "разведчик и ближний бомбардировщик". Впоследствии по степени важности эти два назначения поменялись местами.
Уже в первых полетах машина достигла скорости по прибору свыше 500 км/ч - большей, чем у большинства истребителей того времени. Но хватало и дефектов, которые прежде всего были связаны с ненормальной работой силовой установки. Перегревалось масло, на режимах максимальной скорости и скороподъемности выходила за допустимые пределы температура воды. По расчету самолет должен был набирать высоту 7000 м за 8,7 мин, а фактически для этого требовалось вчетверо больше времени, поскольку пилот вынужден был делать "площадки" для охлаждения масла. При посадке чрезмерно перегревались тормозные диски колес, даже если тормоза не использовались (обратите внимание на размеры колес основных стоек "самолета 22" - они кажутся непропорционально маленькими). Во избежание аварии через каждые 4-5 полетов получившие "тепловой удар" покрышки приходилось менять. Вскрылись также дефекты в бензосистеме машины - текли баки и бензопроводы, что грозило пожаром и взрывом.
