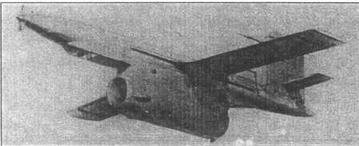

Ла-17Р в полете

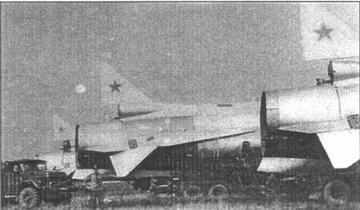

По габаритам и массе “Ястреб” почти не уступал МиГ-25Р

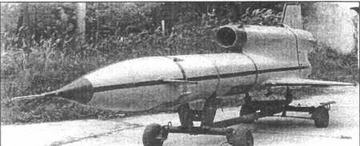

Ту-143 “Рейс” на технологической тележке

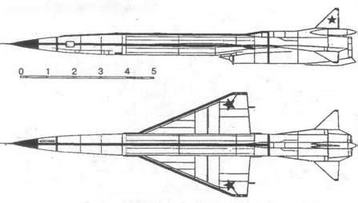

Схема Ту-123 «Ястреб»

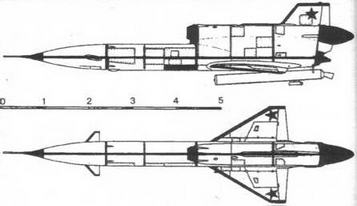

Схема Ту-143 «Рейс»
Длина
Предполетная подготовка и запуск ДБР-1 производились на стартовой установке СУРД-1, которая могла буксироваться тягачом МАЗ-537. Перед пуском выполнялись предусмотренные проверки бортовых систем и в автопилот вводилась заранее рассчитанная программа полета. Самолет поднимался в стартовое положение под углом 12o к горизонту. Включался маршевый двигатель и выводился на максимальный, затем на форсажный режим работы. Самолет при этом удерживался на установке единственным специальным болтом. Далее командир стартового расчета производил пуск. Одновременно срабатывали оба пороховых ускорителя, и аппарат, срезая спецболт, сходил с установки. Через несколько секунд после старта отработавшие ускорители отстреливались. Далее разведчик летел в автоматическом режиме.
На завершающем этапе полета самолет управлялся, как правило, в ручном режиме, с помощью бортовых и наземных радиотехнических средств. Это позволяло точнее вывести аппарат в район посадки. Над выбранным местом подавались радиокоманды на выключение маршевого двигателя, слив остатков топлива, перевод “Ястреба" в набор высоты для гашения скорости и выпуск тормозного парашюта. После этого производилось отделение от самолета носовой части, выпуск ее посадочных опор и основного парашюта, обеспечивающих безопасное приземление этого отсека. Хвостовая часть самолета опускалась на землю на тормозном парашюте с большой вертикальной скоростью и при ударе о землю деформировалась так, что повторно быть использована не могла. При проектировании Ту-123 предполагалось многократное использование лишь его НЧ. Однако в практической эксплуатации для каждого полета целиком готовился новый самолет.
Полеты “Ястреба” с целью проверки и поддержания практических навыков специалистов частей БСР проводились, как правило, только на крупных советских полигонах (Забайкалье, Дальний Восток, Средняя Азия). Маршрут прокладывался над малонаселенными районами СССР. Если из-за отказа бортовой аппаратуры самолет отклонялся от маршрута с тенденцией ухода за пределы полигона, производилась его ликвидация: с земли поступала радиокоманда на выключение двигателя и перевод машины в пикирование с глубоким креном.
После принятия на вооружение в 1972 г. разведчика МиГ-25Р комплексы ДБР-1 постепенно стали снимать с эксплуатации. Самолеты частично были переданы на полигоны ВВС для оборудования мишенной обстановки (имитировали американские ракеты “Першинг").
На базе ДБР-1 был создан многоразовый разведывательный комплекс Ту-139 “Ястреб-2”. Его испытания показали принципиальную возможность посадки беспилотного ЛА длиной 28 м и массой 13500 кг на неподготовленные площадки и последующего его использования. Однако программа летных испытаний не была завершена. ОКБ переключилось на разработку многоразовых БСР меньшей размерности.
К формированию облика беспилотных разведчиков следующего поколения туполевцы приступили в середине 60-х гг. В отличие от Ту-123 новый ДПЛА должен был, в частности, стать аппаратом многоразового использования (не менее 10 пусков), иметь малую радиолокационную заметность, работать на небольших высотах, в том числе в горах, выходить и производить посадку на площадки размером 500x500 м. Работы ОКБ увенчались созданием в начале 70-х гг. комплекса беспилотной тактической разведки Ту-143 (ВР-3) “Рейс”, а несколько позднее - разведкомплекса Ту-141 (ВР-2) “Стриж” оперативного назначения.
В 1976 г. комплекс ВР-3 успешно завершил госиспытания и начал поступать в эксплуатацию. На вооружение ВВС “Рейс” был принят в 1982 г. Серийно производился в Воронеже с 1973 г. по 1989 г. Построено около 1000 БСР этого типа. Применялся не только в ВВС, но и в других родах войск. На базе разведчика в 1985 г. была создана управляемая мишень В Р-ЗВМ, выпускавшаяся серийно.
Ту-143 “Рейс" выполнен по аэродинамической схеме “утка” с неподвижным дестабилизатором. Носовой модуль фюзеляжа может отстыковываться и храниться отдельно. В зависимости от типа решаемых разведзадач в этом модуле размещаются: аэрофотоаппарат ПА-1 (позволяет с высоты 500 м выполнять снимки, на которых идентифицируются предметы размером

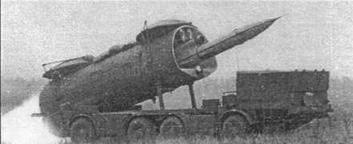

от 20 см), либо телекамера “Чибис-Б”, либо аппаратура радиационной разведки “Сигма”. В средней части фюзеляжа установлены блоки автоматической системы управления АБСУ-143, доплеровский измеритель скорости и сноса ДИСС-7, радиовысотомер малых высот А-032, агрегаты электрооборудования и носовая опора шасси. Маршевый двигатель ТРЗ-117 (вариант ТВлДТВЗ-117), развивающий на взлете тягу 640 кгс, находится в хвостовой части фюзеляжа. Тут же располагаются агрегаты топливной и гидравлической систем. Вокруг канала воздухозаборника организован топливный бак емкостью 190 л. Далее, в специальном отсеке перед килем, находится в убранном положении пороховой двигатель мягкой посадки, а в отсеке под килем - основной посадочный парашют площадью 57,4 кв.м. Замыкает хвостовую часть контейнер с тормозным парашютом. Для обеспечения взлета под фюзеляж ВР-3 монтируется твердотопливный ускоритель, сбрасываемый после отработки.ВР-3 в момент старта

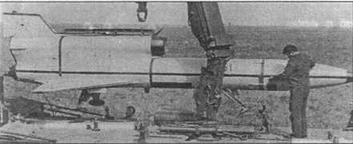

...и после приземления (погрузка на TM3-143)
В консолях крыла располагаются в убранном положении две основные опоры шасси и два телескопических щупа, включающих двигатель мягкой посадки. Элевоны крыла и руль направления управляются гидравлическими рулевыми машинками.
Длина Ту-143 - 8,06 м, размах крыла - 2,24 м, площадь - 2,9 кв.м, стреловидность крыла по передней кромке - 58*. Стартовая масса -1230 кг, посадочная - 1012 кг. Скорость полета - до 925 км/ч, дальность - 180 км, минимальная высота полета - 100 м. Количество разворотов (до 270o) в полете - 2. Вертикальная скорость при посадке - 6 м/с.
Для перевозки и старта “Рейса" используется самоходная пусковая установка СПУ-143, смонтированная на шасси многоосного автомобиля БАЗ-135. Транспортируется аппарат внутри специального контейнера. Перед стартом этот контейнер устанавливается под углом 15o к горизонту, его задняя и передняя крышки, поднимаясь вверх, открываются. Запускается маршевый двигатель. Далее срабатывает стартовый ускоритель, и БСР производит взлет.
Полет и посадка ВР-3 происходят по заранее введенной в АБСУ программе. На завершающем этапе полета, продолжительность которого составляет 12-13 минут, разведчик выходит в заданный район посадки, где происходит выключение маршевого двигателя и перевод машины в набор высоты для гашения скорости. В конце горки вводится в действие тормозная, а затем основная парашютные системы. БСР начинает спуск на основном парашюте в вертикальном (носом вниз) положении, но в запрограммированное время срабатывают пиропатроны и происходит перецепка аппарата в горизонтальное положение. В момент перецепки выходит двигатель мягкой посадки и располагается на подвесной системе между самолетом и стропами основного парашюта, выпускаются опоры шасси и телескопические щупы. При касании щупами земли посадочный двигатель срабатывает. После посадки разведчик может быть подготовлен для повторного вылета.
Хранятся Ту-143 в специальных контейнерах в термоупаковках из прорезиненной ткани. В состав комплекса входит также транспортно-заряжающая машина T3M-143 на шасси БАЗ-135, которая может перевозить два аппарата одновременно.
“Рейс” в транспортном положении
Ту-243 “Рейс-Д” на технологической тележке

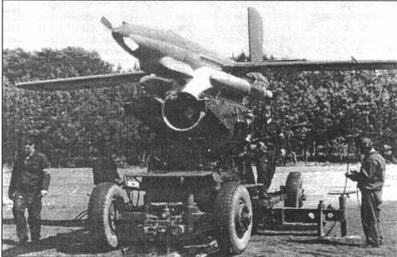

ВР-2 “Стриж” на пусковой установке. Львов, август 1992 г.
В начале 80-х гг. этот разведкомплекс приобрели Ирак и Сирия. Боевое крещение “Рейс” прошел в 1982 г., когда сирийские БСР использовались в ходе арабо- израильского конфликта. В 1984 г. ВР-3 поступил на вооружение Чехословакии. В настоящее время Чехия и Словакия имеют по одной эскадрильи этих ДПЛА.
В 1994 г. в производство запущен усовершенствованный вариант разведчика - Ту-243 “Рейс-Д”. С тем же двигателем ТРЗ-117 новый БСР имеет лучшие ЛТХ. Он оснащен и более совершенным спецоборудованием (фото + телеаппаратура, либо фото + ИК-аппаратура разведки). Благодаря этому эффективность комплекса повышена более чем в 2,5 раза.
