Пока XF-92 учился летать, USAF пересмотрели подходы к созданию перспективного перехватчика. В начале 1950-х гг. впервые была сформулирована концепция не собственно самолета, а «системы оружия». Она включала сам летательный аппарат и комплекс его вооружения, который состоял из систем управления оружием и наведения самолета на цель, а также управляемых ракет «воздух-воздух». Практически в то же время аналогичный подход был сформулирован и в других странах. В Советском Союзе тогда появился термин «боевой авиационный комплекс», по сути совпадающий с американской «системой оружия».
В США по новой концепции выстроили секретную программу MX-1554, которая предусматривала создание к 1954 г. сверхзвукового перехватчика с управляемым ракетным вооружением и электронной системой управления им. Другие названия проекта – interceptor 1954 (перехватчик 1954 – неофициальное), а также Dragonfly (стрекоза). Основные
Важной составляющей проекта MX-1554 была система управления огнем MG-10, которую разрабатывала фирма Hughes Aircraft в рамках программы MX-1179. Эта компания к тому времени добилась наибольших успехов в США в разработке подобных систем и самих управляемых ракет.
Когда в 1951 г. обрисовались общие контуры MG-10. был объявлен конкурс на проект платформы для нее. В нем решили принять участие практически все фирмы, обладавшие опытом строительства реактивных истребителей. Шесть первоначальных конкурсантов представили 9 проектов. «Рипаблик» предложила 3 варианта, «Норт Америкэн» – два, а «Чанс Воут», «Конвэр», «Дуглас» и «Локхид» – по одному. Через полгода в конкурсе остались три участника, допущенные к дальнейшим работам по проекту MX-1554. Из них «Локхид» сошел с дистанции из-за сокращения финансирования. «Рипаблик» 6 лет разрабатывал авангардный XF-103. но построить цельнотитановый самолет, который бы летал вчетверо быстрее звука, так и не смог. Таким образом победителем конкурса стал «Конвэр». первенство которого признали 11 сентября 1951 г. Фирма представила проект «Model 8-80» (в USAF получил обозначение XF-102), во многом повторяющий XF-92 (крыло, киль), только увеличенный на 22%. Чтобы освободить носовую часть для установки РЛС, воздухозаборники разместили по бортам фюзеляжа. Расположение вооружения предусматривалось во внутрифюзеляжном отсеке, который находился сразу за носовой стойкой. В качестве силовой установки первых машин предполагалось использовать перспективный ТРД J40 фирмы «Вестинхауз», заменив его в процессе производства более мощным Райт J67 (лицензионная копия Бристоль «Олимпус»). Его расчетные характеристики выглядели просто фантастическими: с двигателем J67 перехватчик должен был разгоняться почти до двух Махов на высоте около 20 км.

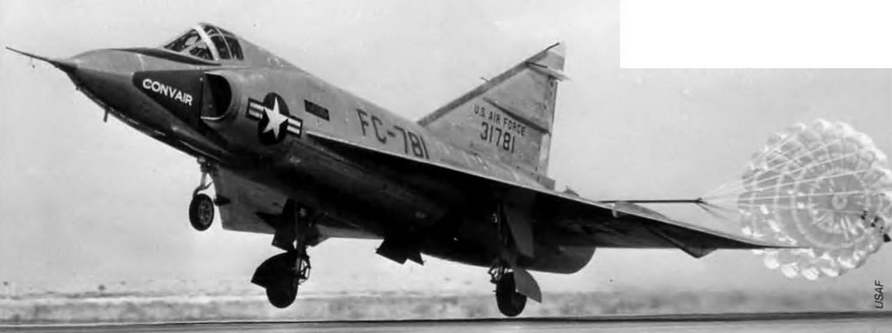

Один из восьми самолетов YF-102 («Модель 8-82») завершает очередной испытательный полет

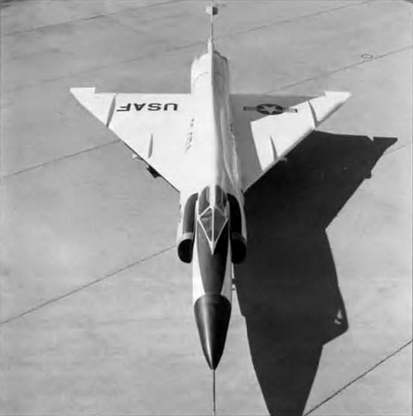

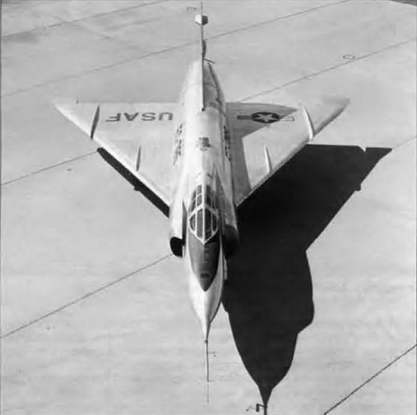

Хорошо видно, насколько отличались YF-102 (слева) и YF-102А
USAF заключили с «Конвэр» предварительный контракт, и казалось, что это единственная фирма, способная уложиться и в требования, и в сроки. Но практика показала, что не все так просто. Создание столь сложной для того времени системы оружия просто немыслимо без ошибок, временных неудач и огромных трудностей. С чем, собственно, разработчики F-102 и столкнулись. К объективным факторам присоединились и субъективные..
Пока шла разработка опытной машины, USAF приняли так называемый план «Кука-Крэйги». Его «отцами» стали генералы Лоуренс К. Крэйги и Орвэл Р. Кук (Laurence С. Craigieamp; Orval R. Cook), которые предлагали упразднить фазу опытного производства и само понятие «опытный образец» для создаваемой техники, а серийное производство разворачивать параллельно с испытанием первых машин. По их мнению, значительное количество самолетов, участвовавших в испытаниях, позволит достаточно быстро довести их. А доработки по результатам испытаний можно будет внедрить непосредственно на заводе-изготовителе в ходе серийного производства. В результате необходимое количество техники можно получить в более сжатые сроки.
Такой подход, возможно, и сработал бы при производстве более консервативной авиатехники, но для создания столь сложной, в значительной степени – революционной, машины, он не годился, что подтвердил дальнейший ход событий. Проблемы начались с того, что ни двигатель J40, ни система управления огнем MG-10 не были готовы ко времени постройки не только первого образца, но и ко времени начала серийного выпуска перехватчиков. «Хьюз» заявила, что, возможно, сможет поставить MG-10 в 1955 г., а «Вестинхауз» вообще
не могла сказать ничего конкретного о сроках готовности J40. В результате для первых машин был выбран J57 фирмы «Пратт энд Уитни» (Pratt amp; Whitney), более мощный, но и более тяжелый. MG-10 тоже решили временно заменить «тем. что было».USAF поняли, что столь желанного сверхзвукового перехватчика в оговоренные сроки они не получат. Программу пришлось серьезно скорректировать, и в декабре 1951 г. с «Конвэр» заключили новый контракт. Теперь «102-й» рассматривался в двух ипостасях. Промежуточный вариант F- 102А Machete (название вскоре заменили на Delta Dagger), который должен быть принят на вооружение в 1953 г., и окончательный – F-102B, оснащенный штатными системой управления огнем и двигателем, с поступлением на вооружение в 1956 г
Различного рода сложности на пути «рождения героя нашего романа» хорошо видны из отчета RM-2549, подготовленного в 1956-57 гг. фирмой «Рэнд Корпорэйшн», которая проводила по заказу USAF исследование проблем, возникших в ходе проектирования и развития истребителей «сотой-серии. Так, неготовность штатной системы управления огнем MG-10 даже в ближайшей перспективе заставила фирму «Хьюз» в срочном порядке перепроектировать систему Е-9, получившую наименование MG-3. которую разрабатывали для модернизированного истребителя F-89. Диапазон рабочих высот этого комплекса ограничивался 15000 м. в то время как F-102 должен был работать на высотах до 18000 м. Для обеспечения требуемых характеристик инженерам пришлось переделать половину блоков системы, что. естественно, потребовало времени, денег и увеличения массы почти на 320 кг. На увеличение веса самолета повлияли и другие факторы. Во-первых, двигатель J57 оказался на 150 кг тяжелее J67. Во-вторых. 50 кг добавила переработка фюзеляжа в связи с увеличением отсека вооружения, когда выяснилось, что ракеты не умещаются в нем, т.к. отсек проектировали, исходя из размаха крыла ракеты в 20 дюймов, а реальный составил 24 дюйма. В-третьих, крыло перехватчика пришлось сделать на 227 кг тяжелее, причем 189 кг ушли на исправление арифметической ошибки, допущенной в ходе проектирования. В-четвертых, в конструкцию был внесен еще целый ряд мелких изменений. В результате максимальная взлетная масса с первоначально заявленных 10405 кг выросла к 1 июля 1953 г. до 12605 кг. Затем в начале 1954 г., в ходе приведения конструкции в соответствие с правилом площадей, этот показатель достиг отметки 13580 кг! Положение мог исправить более мощный двигатель J67. но его перспективы с каждым месяцем становились все туманнее.

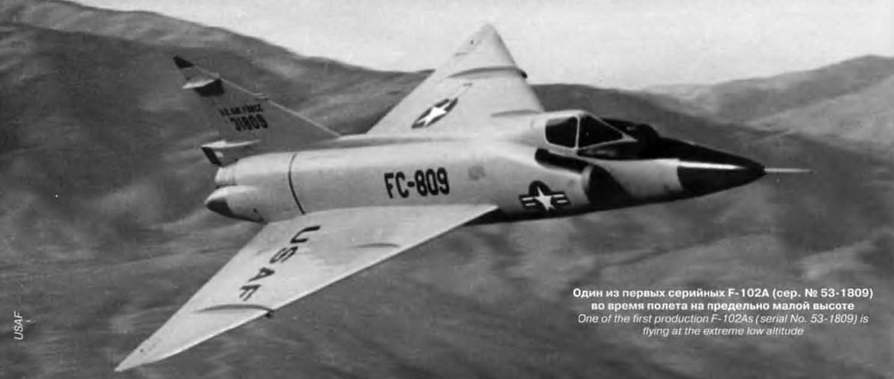

Один из первых серийных F-102A (сер. № 53-1809) во время полета на предельно малой высоте.

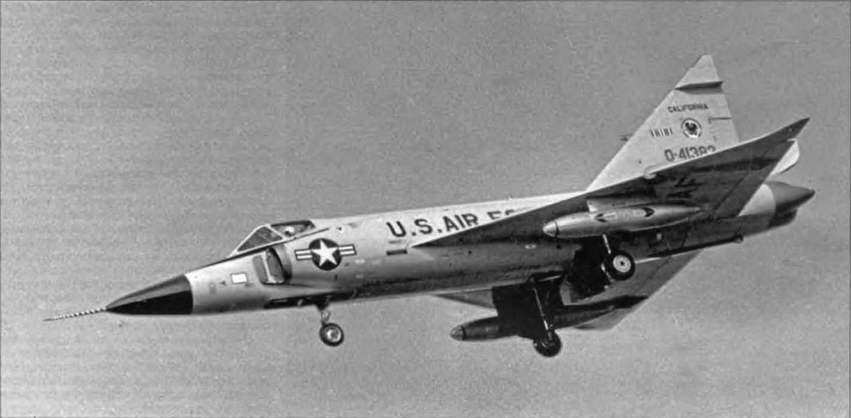

F-102A ранних серий. Хорошо видно, что законцовки крыла не имеют крутки
Оставалось одно: снижать вес конструкции. Фирма получила 15 млн. долларов на программу доработки машины, которая предусматривала уменьшение массы на 800 кг. а также удлинение носовой части фюзеляжа, переделку воздухозаборников, фонаря кабины и обтекателей хвостовой части. В результате принятых мер массу истребителя удалось снизить до 12728 кг. Однако это было более чем на 2 т выше первоначально планируемого показателя, а резервов дальнейшего снижения веса уже не осталось. И так около тонны оборудования пришлось выбросить за борт.
Производство первых десяти предсерийных самолетов (2 первых в варианте «8-80» и 8 – в варианте «8-82») началось в апреле 1952 г., а через полгода – 17 декабря – фирма получила первый контракт на постройку 32 серийных F- 102А. К тому времени прошла макетная комиссия. По результатам ее работы заказчик добавил требование установить наружные узлы подвески вооружения и предложил перекомпоновать некоторые элементы кабины.
Постройка первого экземпляра шла очень высокими темпами, но отставала от сроков, оговоренных в контракте с USAF. Параллельно продолжались продувки масштабных моделей в аэродинамической трубе. В начале 1953 г. стало окончательно ясно. что. несмотря на использование более мощного двигателя, новый перехватчик сверхзвуковым не будет. Кроме того, практический потолок получался ниже проектного на 1500 м, а радиус действия составлял 375 км против 650 заявленных.
Новые данные подтверждали полученные при испытаниях имевшего аналогичную аэродинамику XF-92 и при более ранних продувках. Они буквально кричали о том, что сверхзвук этой машине не покорится вследствие резкого возрастания волнового сопротивления в трансзвуковой области. И все же инженеры фирмы упорно продолжали создавать перехватчик в первоначальной конфигурации, игнорируя объективные данные. Надеялись на чудо? На то, что более мощный двигатель все-таки разгонит самолет до требуемой скорости? Сейчас уже трудно судить, чем руководствовались разработчики в своих действиях, чуть не поставивших на программе жирный крест, но факт остается фактом. Лишь в середине 1953 г.. видя всю бесперспективность дальнейшей работы, конструкторы начали искать решение проблемы, и то, по утверждению известного авиационного историка Джо Бауджера (Joe Baugher), без энтузиазма. К сожалению, было очень поздно вносить какие-либо коррективы в уже строившиеся машины, поэтому первая десятка так и осталась в «дозвуковом» виде.
