Авиация и Время 2016 № 01 (151)

Самолет C-130J оснащен цифровым оборудованием, которое включает: РЛС AN/APN-241; спутниковую навигационную систему GPS; бесплатформенную инерциальную навигационную систему 764G; систему предупреждения столкновений в воздухе E-TCAS; систему обмена информацией между самолетами для полетов строем AN/APN-243; систему автоматической посадки; четыре многофункциональных жидкокристаллических дисплея для управления самолетом, навигации и контроля бортовых систем; дисплей для вывода радиолокационной обстановки с картой местности; два индикатора на фоне лобового стекла; бортовой комплекс мониторинга роботы систем самолета и подсказок экипажу; систему предупреждения о радиолокационном облучении AN/ALR- 56М; электронно-оптическую систему предупреждения о пуске ракет AN/AAR- 47; системы постановки помех AN/ALE- 47, AN/ALQ-157; AN/AAQ-24(V) NEMESIS и систему радиоразведки AN/ALR-69.

Основные летно-технические характеристики вариантов самолета С-130

	С-130А	С-130В	С-130Е	С-130Н	С-130Н-30	C-130J	C-130J-30	L-100	L-100-20	L-100-30	LC-130R	МС-130Н
Длина, м	29,8	34,37	29,8	34,37	29,8	32,34	34,37	29,8	30,4(33,4*)
Размах, м	40,38
Высота на стоянке, м	11,66
Площадь крыла, м^2	162,3
Двигатели: *
– тип	Т56А-9	Т56А-7	Т56А-15	AE2100D3	AE2100D3	501-D22	501-D22А	Т56А-15
– мощность, э.л.с.		4x4050	4x4508	4x4637	4x4637	4x4050	4х4508	4x4508
Масса, т
– пустого снаряженного	28,45	31,6	33,37	34,39	36,15	34,27	36,0	31,72	36,61	32,86	35,56	39,2
– макс, взлет. ( LC-130R на колесах)	56,35	61,1	70,15	70,3	70,3	70,3/79,4**	70,3/79,4**	70,67	70,67	70,67	70,3	70,3
– максимальная груза	15.8	15,7	18,14	18,14	17,68	18,14	17,26	21,77	21,82	23,83	11,9***	14,26
– груза в перегруз, варианте	17,87	17,87	20,4	20,4	н.д.	21,8	20,0	–	–	–
Скорость, км/ч
– максимальная	620	671	620	н.д.	н.д.
– крейсерская	520	643	520	н.д.	н.д.
Крейсерская высота полета, м	6500	5200	6500	8600	5200	6500	6500	н.д.
Практическая дальность, км		5,5 ч патрул.радиусе 2780 км
– с макс, грузом без ПТБ	3300	3800	4250	4350	3700	5250	4780	3706	3550	2760	3390***
– перегоночная без ПТБ	5360	н.д.	7300	7300	н.д.	7000	6500	6650	7100	7050	7590***
– перегоночная с ПТБ	6300	7300	8700	9450	8470	н.д.	н.д.	8600	–	–	–
Взлет, диет. (MCA, 1-1=0), м****	1150	1150	1635	1573	1160	1600	1600	2120	1820	1820	820***	н.д.
Посад, диет, (MCA, Н-0), м*****	780	1182	1540	1115	1115	н.д.	н.д.	1560	1405	1470	905***	н.д.

* с выпущенными штангами комплекса спасения;

** в перегрузочном варианте;

*** на лыжах;

**** при макс. взлет. массе (кроме LC-130R) и до достижения высоты 50 футов (15 24 м)

***** при макс. посадоч. массе (кроме LC-130R) и с высоты 50 футов (15.24 м)

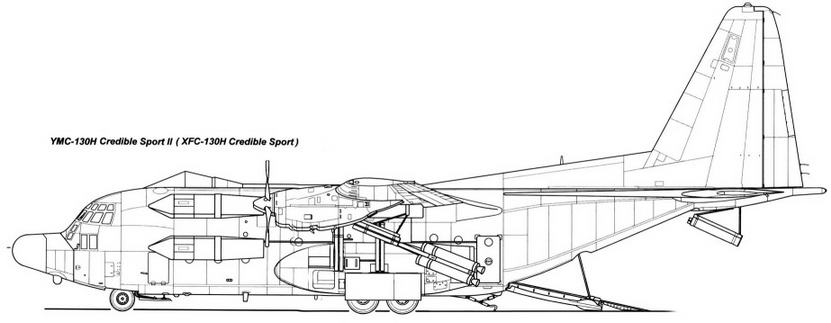

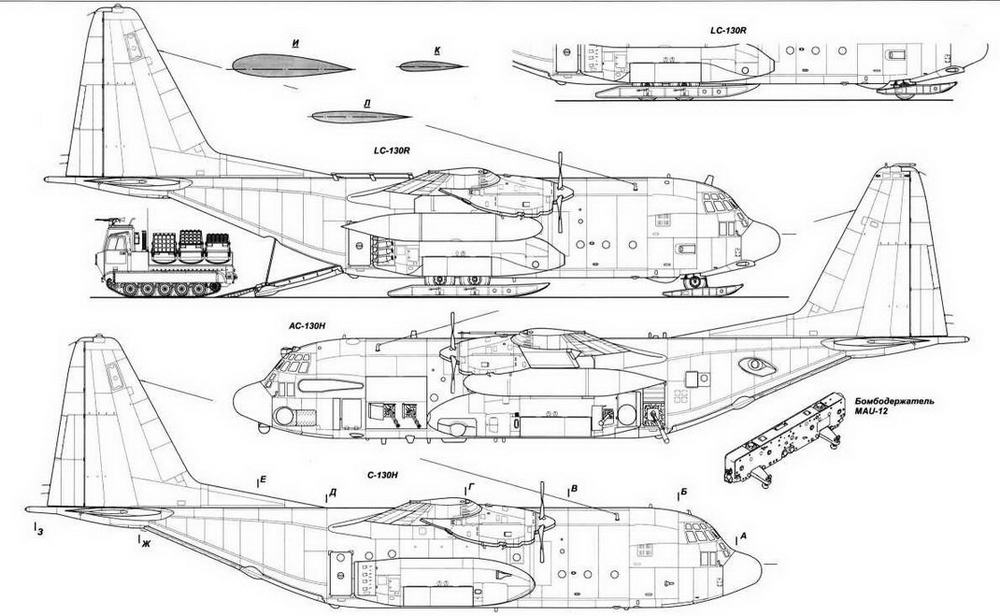

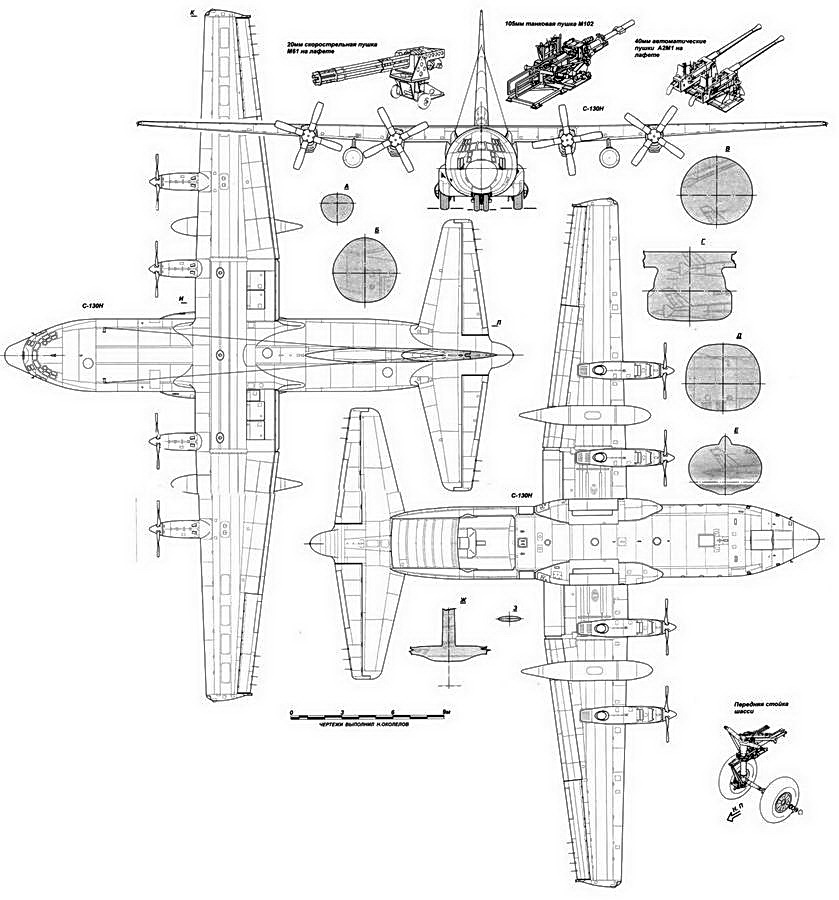

Чертежи самолета Lockheed С-130 Hercules

На вкладке: чертежи самолета Lockheed С-130 Hercules
