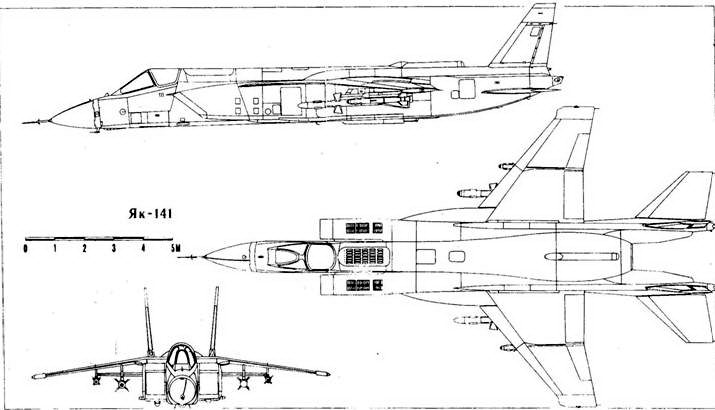

Что же касается использования "сто сорок первого" в ВВС, то нужно сказать, что он более приспособлен к условиям короткого взлета и посадки, чем Як-38. При этом вектор тяги подъемно-маршевого двигателя отклонен вниз на 65 градусов от горизонтали, и самолету для взлета достаточно 120 метров разбега. Осталась нерешенной проблема эррозии почвы, хотя примененные пневматики высокого давления вряд ли смогут обеспечить базирование на грунтовых аэродромах.
Какова будет судьба Як-141, покажет время. Пока построено 4 незначительно отличающихся летных экземпляра, все еще проходящих испытания. Хотелось бы верить в его счастливую звезду.
Тактико-технические характеристики: длина — 18,3 м: размах крыла — 10,1 м; размах сложенного крыла — 5,9 м; высота самолета -5,5 м; вес пустого — около 9000 кг: масса топлива во внутренних баках — 4400 кг; масса топлива в ПТБ — 1750 кг; вес максимальный при вертикальном взлете — 15800 кг; при коротком взлете — 19500 кг; максимальная
Соколы трех стихий
Д.Шувалов (г. Харьков)
Что первое приходит Вам при упоминании Америки конца 20-х — начала 30-х годов? Наверное, так сразу и не скажешь. Кто-то ответит знакомую по фильмам чикагскую мафию, кто-то вспомнит автомобильную империю Форда, а у кого-то просто всплывут в памяти громадины небоскребов и иллюминация рекламы. И лишь очень немногие вспомнят успехи Америки на авиационном поприще. Да и были ли они? Участие в гонках на кубок Шнейдера и перелет Линдберга на "Духе Святого Луи” через океан выглядят куда скромнее, чем, скажем, грандиозные успехи "сталинских соколов”. Да и не воевала она ни с кем, по крайней мере по крупному. Признаемся, что для многих из нас американская авиация явилась миру во Второй Мировой войне, явилась для того, чтобы уже никогда не сойти со сцены. Этакий фантом из ниоткуда! Но ведь только сказка быстро сказывается. Вот и хотим мы сегодня рассказать об одной из страниц "безвестия" — палубных и сухопутных самолетах фирмы Кертисс, в той или иной степени носивших гордое название "Хоук" — сокол.
Бипланы этого семейства явились едва ли не наиболее значительной страницей в развитии заокеанской авиации на рубеже 20- 30-х годов, составив вместе с аналогичными самолетами фирмы Боинг основу как палубной, так и сухопутной авиации. Более того, именно кертиссовским машинам выпала честь стать первыми боевыми самолетами воздушного базирования.

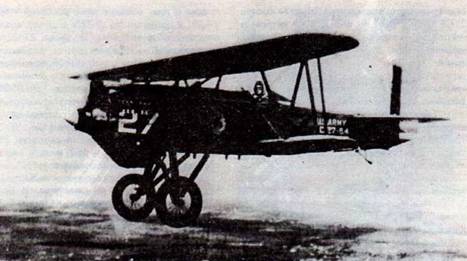

А началась эта история в январе 1923 года, когда с полосы оторвался новый истребитель фирмы Кертисс — PW-8, построенный по классической схеме прошлого десятилетия — двухстоечный биплан с N-образными стойками и прямыми крыльями одинакового размаха, фюзеляжем прямоугольного сечения со стальной фермой и пирамидальным шасси со сквозной осью. Самолет оснастили новейшим по тем временам двигателем Кертисс D-12 в 440 л.с. Для своего времени это была очень неплохая силовая установка. Достаточно вспомнить, что оснащенный ей Фейри "Фокс" дожил до Мировой войны. На испытаниях истребитель развил скорость 270 км/ч — весьма неплохую для начала двадцатых. На уровне была и скороподъемность — 762 метра в минуту. Следом за первым прототипом появился второй — более тяжелый и, как следствие, менее скороподъемный. Скоростные данные удалось спасти — за счет более обтекаемой, "вылизанной" формы. Тем не менее, армия, купившая эти машины в апреле 1923 года, пожелала, чтобы для серийных самолетов был взят за основу именно последний, имевший дополнительное оборудование, и заказала в сентябре 25 самолетов.
Серийные истребители несли все то же название PW-8, хотя и не копировали опытные Это объяснялось тем, что в мае 1924 года была принята новая система обозначений, по которой прототипы переименовали в XPW-8.
XPW-8
PW-8
PW-8A
Р-1
Все выпущенные самолеты вооружались в точном соответствии со стандартом того времени — двумя пулеметами винтовочного калибра с общим боекомплектом 1200 патронов, и имели крыльевые радиаторы. Последние и стали камнем преткновения. Показав свою эффективность с точки зрения аэродинамики, они, тем не менее, были полностью непригодны для боевого самолета, поскольку легко выводились из строя, и, мало того, при этом на летчика капала горячая вода.
Фирма устранила этот недостаток на третьем прототипе (названном XPW-8A), установив на него тунельный радиатор. И хотя самолет обзавелся солидной "бородой", скорость тем не менее увеличилась до 285 км/ч — сказались другие изменения, в частности, исчезновение из бипланной коробки половины стоек.
Успех XPW-8A подтолкнул к идее использования нового самолета для гонок, и было начато проектирование XPW-8B. Милитаризм однако взял свое, и новый самолет вышел на испытания в качестве истребителя. Оснащался он все тем же двигателем D-12, но с пониженной степенью сжатия. Чуть сниженная мощность (435 л.с.) и изменения в планере уменьшили максимальную скорость до 267 км/ч. И хотя в целом его характеристики оказались хуже, чем у XPW-8A, он стал родоначальником всего дальнейшего семейства. Кстати, именно на нем впервые появилась своеобразная визитная
карточка всех одноместных Хоуков — сужающееся верхнее крыло. Доведенный самолет выиграл конкурс у PW-9 фирмы Боинг и был запущен в серию под индексом Р-1. К слову об индексе. В 1925 году американская система обозначений претерпела очередное изменение. Согласно с ней истребители получили в индексе букву Р (Pursuit — охотник). По той же причине был "перекрещен" и двигатель, получивший обозначение V-1150-1 (V — рядный, V- образный; 1150 — литраж).Первый серийный самолет взлетел с аэродрома Мак Кук Филд 17 августа 1925 года. Как показали испытания, его данные еще более упали (Vmax=261 км/ч), и для крупно серийного производства самолет не годился. Поэтому вслед за подобными первоначальному 25-ю Р-1А последовали испытания Р-1 В с мотором V-1150-3 той же мощности. На новой версии были учтены некоторые эксплуатационные недостатки, и увеличен диаметр колес. Характеристики же продолжали ухудшаться.
Не лучше была и модификация Р-1С с двигателем V-1150-5, хотя и выпущенная серией в 33 машины. Было ясно, что дальнейшее усовершенствование истребителя при все том же двигателе в 435 л.с. невозможно, и на этом развитие типа Р-1 прекратили.
Уже в 1925 году фирма вела испытания на "Хоуке" новой силовой установки — 505- сильного двигателя водяного охлаждения Кертисс V-1400. Существенная прибавка в мощности дала и существенную прибавку в данных — максимальная скорость достигла 275 км/ч, а скороподъемность — 661 м/мин. Шесть таких самолетов было построено в числе заказанных Р-1 и переданы армии.
Тем не менее, и как это не странно, дальнейшее развитие "Хоуков" пошло по линии маломощных моторов, правда на этот раз звездообразных. Так родилось семейство Р-3. Первый — ХР-3 — вначале получил двигатель Кертисс R-1454, который, впрочем, довольно быстро зарекомендовал себя как неудачный. Пришлось поменять его на Пратт Уитни R-1340-9 (410 л.с.). Еще до начала летных испытаний прототипа (апрель 1928 года) фирме удалось получить контракт на постройку 5 серийных машин, и уже в декабре 1927 года было начато серийное производство. Апрель следующего года принес разочарование. Скорость нового самолета составила 245 км/ч, а скороподъемность — 531 м/с. Правда живучесть двигателей воздушного охлаждения была выше, но в целом новый самолет не устроил военных, и в результате судьба всех пяти серийных машин оказалась необычной. Началось с того, что на все самолеты в сентябре 1928 года установили узкий кольцевой капот, получив некоторый прирост летных данных. Решив поэкспериментировать дальше, на один Р-3 в июне 1930 года поставили двигатель R-1340-С с еще более обтекаемым широким капотом и коком винта. Прирост скорости получился неожиданно высоким — до 304 км/ч, но программу Р-3 это уже не спасло. Еще два самолета из этой пятерки эксплуатировали под индексом ХР-21 в качестве тренировочного истребителя с 300- сильным двигателем R-985-1.
Р-1В
Р-2
ХP-3А
P-3А
P-3А
Еще одним "отпрыском" семейства Р-1 стал очень интересный самолет Р-5. Внешне подобный "родителю", он оснащался необычной для того времени силовой установкой — двигателем V-1150-3 с турбонагнетателем. Этот агрегат, столь распространенный и просто необходимый позже, в то время только-только выходил из стадии экспериментов. Разработка велась на фирме Дженерал Электрик доктором Моссом еще с первой мировой войны. Пройдя испытания на опытных машинах, в том числе и на кертиссовских PW-8 и Р-2, турбонагнетатель перекочевал наконец и на специально разработанные самолеты боинговский ХР-4 (наследник PW-9 с 540- сильным Паккардом и 4-лопастным винтом) и кертиссовский Р-5. От стандартного Р-1 последний отличался большим в диаметре винтом (и как следствие — более высоким шасси) и некоторым высотным оборудованием. Разработчики добились того, что хотели. Если на уровне моря новый истребитель не превосходил по скорости Р-1 (233,6 км/ч против 246 км/ч у Р-1С), то с ростом высоты полета расстановка сил резко менялась, и на высоте 7600 метров скорость Р-5 достигала 277 км/ч, в то время, как Р-1 на такую высоту просто не мог подняться. Одна беда — достойного противника ему не нашлось, и в результате дальнейшего развития программа не получила. Прошло еще около 10 лет, прежде чем надежные серийные турбокомпрессоре! заняли место на самолетах всех классов.
К началу 1927 года конструкторы довели очень мощный по тем временам двигатель — 600-сильный V-1570-1 Конкуэрор, и фирма Кертисс не замедлила этим воспользоваться. Новый мотор получили два самолета, дооборудованные для гонок 1927 года — Р-2, получивший обозначение ХР-6, и некий гибрид из планера Р-1А, крыльев XPW- 8А с крыльевыми радиаторами — этот назвали ХР-6А. Последний и стал победителем гонок, несколько обогнав своего напарника. В целом, такие результаты новых самолетов показали перспективность работ. Кроме этих двух гоночных машин существовал еще и третий прототип — ХР-6В, знаменитый (в Америке) своим перелетом на Аляску (его запас топлива достигал 250 галлонов против стандартных 50+50–50 галлонов во внутренних баках и столько же в подвесном, выполненном в виде полукапли, подвешенной под фюзеляж между стойками шасси).
