Автомат Калашникова. Символ России

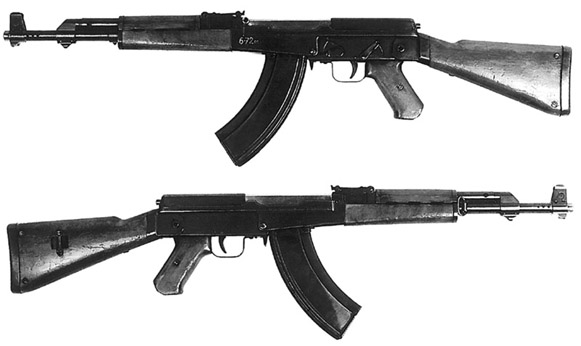

Опытный образец первого автомата Калашникова АК-46, разработанный специально для испытаний ГАУ РККА

Боковой газовый двигатель автомата также был весьма оригинальным. Кинематическая связь затворной рамы с газовым поршнем осуществлялась через толкатель с пружиной, представляющий собой одну деталь с поршнем. Газовый поршень, не скрепленный с затворной рамой, воздействовал только на часть хода подвижных частей. Раздельные шток с поршнем и затворная рама обеспечили возможность заряжания автомата из пластинчатой обоймы без отделения магазина. Газовая камера – без регулировки, однако в газовой трубке имелось два отверстия, служивших для вывода в атмосферу остаточных пороховых газов после отхода затворной рамы назад на заданное расстояние.

Ударно-спусковой механизм был смонтирован в спусковой коробке. Удачным оказался выбор ударного механизма – куркового типа, с вращающимся на оси курком. Он способствовал получению хорошей кучности стрельбы одиночным огнем, позволив таким образом исключить влияние движения и ударов подвижных частей на точность прицеливания и выстрела, т. к. перед выстрелом подвижная система находилась в крайнем переднем положении. Взведение курка осуществлялось при движении назад затворной рамы. Спусковой механизм, который состоял из спускового крючка и шептала одиночного огня, допускал ведение одиночного и автоматического огня. Выступ на передней части рычага разобщителя одновременно служил отражателем гильзы и работал как автоспуск. Боевая пружина винтовая, цилиндрическая. Возвратный механизм, служивший для накопления энергии отката и возвращения затворной рамы в исходное положение при накате, размещался в ствольной коробке. Он состоял из направляющего стержня и двухчастевой возвратной пружины. Задний упор стержня, входивший в паз выступа ствольной коробки, одновременно служил и фиксатором штампованной съемной крышки ствольной коробки, которая закрывала только возвратный механизм. К одной из особенностей автомата АК-46 № 1 относилась возможность снаряжения магазина патронами из обоймы без его отделения от оружия, что было обусловлено TIT. Поэтому функции фиксатора подвижных частей в заднем положении выполняла затворная задержка. Предохранитель в АК-46 № 1 был выполнен отдельно от переводчика вида огня. Их флажки размещались на левой стороне коробки ударно-спускового механизма. Аналогично германским штурмовым винтовкам слева была расположена и рукоятка перезаряжания затвора, выполненная в одном узле с затворной рамой.

Автомат имел прицельное приспособление, состоявшее из открытого секторного прицела, рассчитанного на 800 м, с расположением прицельной колодки над патронником и мушки (прикрытой намушником), которая была закреплена прессовой посадкой и двумя шпильками на треугольном основании у дульного среза ствола. Достоинством открытого прицела являлась его простота и хорошие условия при прицеливании, способствующие быстрому обнаружению цели на поле боя и позволявшие корректировать результаты стрельбы, что было очень важно при ведении прицельного огня, но движущимся целям. В то же время подобному прицелу был присущ и ряд характерных недостатков, в том числе: необходимость совмещения стрелком во время прицеливания трех точек – мушки, гривки с прорезью и цели, расположенных на разном расстоянии от глаза стрелка. Это быстро утомляло стрелка, делая невозможным однообразие наводки оружия, что в свою очередь ведет к увеличению рассеивания пуль и снижению мелкости стрельбы. Для улучшения устойчивости оружия при стрельбе автоматическим огнем на дульной части ствола, за основанием мушки, были просверлены 6 сквозных отверстий (по три с каждой стороны).

Питание осуществлялось из отъемного быстросменяемого стального коробчатого магазина секторного типа с двухрядным расположением 30 патронов, который, по словам Зайцева «… был нами заимствован с автомата Судаева». Магазин состоял из корпуса, крышки, стопорящей планки, пружины и подавателя. Корпус магазина имел в верхней части два загиба и два выступа для закрепления магазина в окне ствольной коробки. При присоединении магазина к автомату защелка магазина, закрепленная перед спусковой скобой, поворачивалась на своей оси назад под действием заднего упора магазина, а затем, после его фиксации в окне ствольной коробки, теперь уже под действием своей пружины поворачивалась вперед и заскакивала за упор. Подобная конструкция защелки позволила очень быстро сменять магазины, даже на ощупь в ночное время. В то же время небольшие размеры защелки вызывали определенные трудности при быстром отсоединении магазина, особенно, если рука стрелка была одета в перчатки или стрелковые рукавицы.

Автомат не имел классической цельной ложи. С учетом достаточно прочной ствольной коробки удержанию оружия при стрельбе способствовали раздельные деревянные приклад и цевье. На заднем торце приклада на двух шурупах монтировался металлический затылок. Для удобства стрельбы из автомата служили деревянные пистолетная рукоятка управления огнем и ствольная накладка, выполненная в одном узле с газовой трубкой. Накладка служила для предохранения рук стрелка от ожогов при интенсивной стрельбе. Вырезы на ствольной накладке и цевье были предназначены для лучшего охлаждения ствола. Антабки для плечевого ремня были установлены с правой стороны. Шомпол монтировался под стволом автомата.

Окончательные результаты испытаний скрупулезно анализировались и рассматривались комиссией. После жестких испытаний на заключительном этапе первого тура конкурса из пяти конкурентов остались только трое: Булкин, Дементьев и Калашников, в то время как Рукавишников и Коробов, получившие вторую и третью премии при рассмотрении эскизных проектов, не смогли доказать превосходства в своих образцах, выполненных в металле.

Автомат Рукавишникова был снят с испытаний по причине многочисленных конструктивных недоработок, а автомат Коробова выбыл после настрела всего 5000 выстрелов в связи с низкой живучестью ствольной коробки и затвора, а также большим количеством задержек при стрельбе. Ни один из представленных на испытания автоматов не удовлетворял требования по кучности стрельбы и живучести. Комиссия была вынуждена предложить оставшимся участникам конкурса внести изменения в свои проекты и представить переделанные образцы к концу мая.

По меткости и кучности стрельбы новые автоматы, рассчитанные под 7,62-мм патрон образца 1943 г. превосходили пистолеты-пулеметы ППШ при стрельбе на дальности более 200 м. При стрельбе на малые расстояния (не более 200 м) пистолеты-пулеметы имели результаты в 1,5–2 раза превышающие аналогичные показатели автоматов. Это объяснялось тем, что с ростом начальной скорости и массы пули, а также с уменьшением массы самого оружия, увеличился импульс силы давления пороховых газов в канале ствола, влияя, таким образом, на результаты стрельбы.

Второй тур конкурса 1947 г.

Конструкторы были вынуждены срочно заняться модернизацией своего оружия. Труднее всего пришлось М.Т. Калашникову, так как к его образцу было больше всего претензий. Требовалось не только улучшить ряд деталей, которые во время работы в неблагоприятных условиях, проявили недостаточную надежность и живучесть, но и снизить массу автомата, хотя это могло отразиться на ухудшении кучности стрельбы, которая и так была далеко не на высоте. Многие недостатки АК-46 № 1 были вызваны объективными причинами, в первую очередь – его общей компоновкой. Впрочем, ковровские конструкторы уже имели представление о недостатках автомата и были готовы предложить ряд идей по модернизации оружия. Как вспоминал впоследствии А.А. Зайцев: «К концу 1946 г. все трудности были уже позади, образцы отправлены на полигон, куда и уехал для испытаний Михаил Тимофеевич. И хотя мне была поручена другая работа, из головы не уходила мысль о совершенствовании АК-1. Стал намечать некоторые доработки». Уже весной 1947 г. новые образцы автомата Калашникова, получившие названия: АК-46 № 2 – с постоянным деревянным прикладом и АК-46 № 3 – со складывающимся металлическим прикладом, прошли стрельбы на Ковровском заводе.

В мае-июне 1947 г. полигонные испытания продолжились. Помимо АК-46 № 2 М.Т. Калашникова, в стрельбах приняли участие доработанные автоматы А.А. Дементьева КБ-П-410 и А.А. Булкина ТКБ-415, изготовленные в вариантах с деревянным и металлическим складным прикладами.

Конструкция модернизированного автомата Дементьева практически повторяла его предыдущий вариант, однако в узлы, вызвавшие нарекания, были внесены некоторые изменения: коробка ударно-спускового механизма была выполнена в едином агрегатном (отделяемом) быстросъемном узле, очень удобном как при заводской сборке, так и для эксплуатации оружия в войсках; новой стала конструкция ударно-спускового механизма с боевой пружиной сжатия; затвор размещался теперь в сквозном цилиндрическом отверстии затворной рамы, а не в направляющих рамы; улучшена конструкция однокамерного дульного тормоза-компенсатора.

Автомат Булкина подвергся несколько большим переделкам: его существенно укоротили; агрегатный ударно-спусковой механизм был теперь выполнен в отделяемом от ствольной коробке корпусе; установлен новый жесткий отражатель, заменивший пружинный; более прочной стала штампо-клепаная ствольная коробка, внедренная вместо штампо-сварной; для большего удобства управления огнем предохранитель флажкового типа был перенесен на левую сторону пистолетной рукоятки (под большой палец правой руки). Удачным оказался и однокамерный дульный тормоз-компенсатор с наклонной передней стенкой, значительно повысивший устойчивость оружия во время стрельбы, что сразу же сказалось на улучшении кучности боя автомата.

В.Г. Федоров и В.А. Дегтярев. 1947 г.

В автомате Калашникова АК-46 № 2 все удачные достижения АК-46 № 1 (система автоматики и конструкция многих узлов и деталей) остались в неизменном виде. В первую очередь переделка была направлена на повышение надежности работы его узлов и механизмов. Этого попытались достигнуть за счет отказа от прежней составной фрезерованной ствольной коробки, открытой сверху для грязи и песка. Ее заменили закрытой штампо-сварной коробкой, которая во многом повторяла аналогичную конструкцию в немецком автомате МР.43. В нижней части ствольной коробки имелась приваренная горловина магазина, которая повысила жесткость крепления магазина в ствольной коробке. Коробка ударно-спускового механизма с пистолетной рукояткой и присоединенным к ней деревянным прикладом крепилась к ствольной коробке шпильками. В конструкции заднего упора направляющего стержня возвратной пружины, входившего в паз ствольной коробки, прослеживается влияние подобного узла в пистолете-пулемете Судаева ППС-43. Оригинальной особенностью нового автомата М.Т. Калашникова стала и его ствольная коробка. Она перестала быть несущей деталью, и теперь лишь обеспечивала направление движения подвижной системы автоматики. Теперь стебель затвора вместе с затвором короткими направляющими выступами были посажены на внутренние направляющие плоскости отбортовок коробки и перемещались по четырем плоскостям, образованным зигами (выштамповками) в ствольной коробке. Рукоятка перезаряжания, смонтированная на ствольной коробке и связанная с затворной рамой только гребнем зацепа, оставалась неподвижной при стрельбе. Прорезь в пенке ствольной коробки для рукоятки перезаряжания закрывалась пылезащитной планкой.
