Автомат Калашникова. Символ России

Немаловажную роль в инженерных расчетах новой модели ручного пулемета сыграл Л.Г. Коряковцев. В пулемете усилили ствольную коробку. Крышку ствольной коробки, первоначально аналогичную штампованной крышке автомата А-55 с ребрами жесткости, с целью упрочнения также начали изготавливать из более толстого стального листа. Определенным технологическим изменениям подверглась затворная рама. Кроме того, с целью упрощения производства сошек методом штамповки они получили квадратное сечение. Новую, более удачную форму (обеспечивающую удобный упор для левой руки при стрельбе из положения лежа) приобрел приклад, конструкция которого во многом аналогична прикладу пулемета РИД. Для повышения меткости стрельбы прицел пулемета был снабжен перемещающимся целиком с механизмом внесения боковых поправок. Некоторые изменения были внесены и в автомат, получивший немного удлиненное цевье с тремя вентиляционными отверстиями.

В отчете полигона было зафиксировано: «В автоматах и особенно ручных пулеметах Калашникова, подвергшихся полному комплексу полигонных испытаний, также были выявлены существенные недостатки». Проблема заключалась в том, что легкие автоматы могли быть доработаны безо всяких кардинальных изменений в конструкции, а вот ручные пулеметы требовали серьезной переработки. По результатам конкурсных испытаний комиссия Арткома ГАУ рекомендовала легкие автоматы Калашникова для изготовления серии (после внесения легкой правки), а ручные пулеметы были отправлены на дополнительную доработку.

Проведенные отраслевыми научно-исследовательскими институтами исследования позволили установить, что при изменении конструктивных и динамических характеристик оружия можно добиться улучшения кучности стрельбы в 1,2–1,3 раза. Поэтому Калашников, по рекомендации ученых, внес в конструкцию своего автомата ряд нововведений. Впоследствии Михаил Тимофеевич, рассказывая о своих попытках добиться решающего превосходства над конкурентами, вспоминал: «Несколько конструктивных изменений внесли в автоматику. В модернизированном образце мы перенесли удар затворной рамы в переднем положении с правой стороны на левую. И получили хороший эффект по кучности, улучшив устойчивость оружия в горизонтальной плоскости. Не удовлетворяла нас, а особенно главного заказчика кучность при стрельбе из устойчивых положений, лежа с упора, стоя с упора. Выход нашли, введя замедлитель срабатывания курка, увеличивший межцикловое время… Кстати говоря, именно эти принципиальные изменения в конструкции автомата помогли нам на последней стадии соревнований обойти нашего основного конкурента Г.А. Коробова выйти вперед по таким важнейшим показателям боевых качеств оружия, как надежность и кучность боя. Его образец превосходил до этого наше изделие по кучности боя при автоматической стрельбе, что могло на последнем этапе состязаний стать определяющим фактором. Герман Александрович, талантливый разработчик оружия, сумел внести немало оригинальных идей в свою конструкцию…» Далее М.Т. Калашников продолжает: «Должен сказать, что для конструктора вообще, а для конструктора-оружейника в частности очень большое значение имеет сто способность вовремя уловить в ходе испытаний, чем берет верх конструкция конкурента. Но уловить и сделать выводы – еще полдела. Гораздо важнее другое: оперативно среагировать действием, проявить гибкость мышления. Конструкторская мысль должна работать в динамике, в развитии. Медлительность в таких случаях чаше всего равна проигрышу в соревновании».

Замедлитель курка, встроенный в конструкцию ударно-спускового механизма модернизированною автомата и ручного пулемета Калашникова, представлял собой П-образный рычаг, расположенный на одной оси со спусковым крючком. На передней стойке замедлителя крепилась подпружиненная защелка, улучившая его работу. 13 конструкции спускового крючка был упразднен правый выступ шептала, а изменения помогли обеспечить надежность работы по перехвату курка во взаимодействии с замедлителем. При стрельбе автоматическим огнем при возвращении затворной рамы с затвором в переднее положение курок удерживался только на шептале автоспуска. После досылания затвором верхнего патрона из магазина в патронник закрывался канал ствола и происходило запирание затвора. Затворная рама, продолжая движение вперед, выводила шептало из-под взвода автоспуска курка. Курок под действием боевой пружины, вращаясь, ударял по защелке замедлителя курка. Замедлитель поворачивался назад, подставляя под удар курка передний выступ. Вследствие этих ударов по замедлителю движение курка несколько тормозилось, что позволяло стволу после удара по нему затворной рамы с затвором принять положение, близкое к первоначальному, и этим улучшить кучность боя. После удара по переднему выступу замедлителя курок наносил удар по ударнику. Происходил выстрел. Таким образом, анкерный механизм замедлителя увеличивал время разворота курка после выключения автоспуска, обеспечивая торможение движения курка вперед, что повысило кучность стрельбы из модернизированного оружия Калашникова примерно в два раза.

Модернизированный автомат Калашникова имел прицельное приспособление, состоявшее из открытого секторного прицела, рассчитанного на 1000 м и мушки.

В то же время одной из особенностей основного конкурента – модернизированного автомата Коробова стало использование энергии отскока затворной рамы при ведении огня обеспечившее нормальную работу автоматики и приемлемую кучность боя. В конструкцию ударно-спускового механизма быт введен автоспуск, игравший роль межциклового замедлителя, позволивший успокаивать колебания оружия, продлевая те доли секунд, которые приходились на цикл между выстрелами. Но жесткие испытания, проверявшие оружие на надежность работы в экстремальных условиях, а также на живучесть продолжали выявлять нестабильность работы автоматики с отдачей полусвободного затвора.

В марте 1958 г. на полигоне вновь проводились заключительные испытания доработанных легких автоматов и пулеметов Калашникова, Константинова и Коробова, в результате чего было установлено, что недостатки, выявленные на вторых полигонных испытаниях, в достаточной степени устранены только в оружии конструкции Калашникова. Несмотря на достаточно высокие результаты, которых удалось добиться всем конструкторам, основными претензиями к оружию конкурентов Михаила Тимофеевича, помимо их большей массы, продолжала оставаться и ненадежная работа автоматики, основанная на отдаче полусвободного затвора с рычажным запиранием. Кроме своей простоты, она не давала особых преимуществ перед уже достаточно отработанным принципом работы автоматики с отводом пороховых газов из канала ствола, и с запиранием поворотом затвора, отлично зарекомендовавшими себя в самых сложных условиях эксплуатации в различных климатических условиях, и гарантировавшими стопроцентную уверенность в надежности классической конструкции запирающего механизма. В то же время по трудоемкости изготовления автомат Коробова вышел на первое место. Трудозатраты на его производство были меньше чем у автоматов Калашникова и Константинова на 31 % и 11 %, соответственно.

По завершении испытаний на полигоне комиссия дала следующее заключение: «Изготовление опытной серии образцов конструкций Коробова и Константинова для проверки в войсках и дальнейшая доработка их являются нецелесообразными, т. к. эти образцы, даже при условии доработки, не могут иметь каких-либо существенных преимуществ перед легкими образцами конструкции Калашникова, являющимися дальнейшей модернизацией штатного автомата АК, достаточно освоенного в производстве и проверенного в войсках». Таким образом, по результатам испытаний наиболее перспективным было признано оружие Калашникова, сконструированное по классической схеме отвода пороховых газов с жестким запиранием канала ствола поворотом затвора. В то время как нетрадиционные для нашей страны системы с полусвободным затвором были отвергнуты, поскольку считалось, что они не обеспечивают преимуществ перед АКМ как по служебно-боевым, так и производственно-экономическим показателям, а по надежности работы уступают оружию с жестким запиранием.

Конкурс достиг своей цели – был создан новый комплекс автоматического стрелкового оружия для стрелкового отделения, отличавшийся от всех предыдущих образцов максимальной простотой устройства, надежностью в эксплуатации, высокой технологичностью, низкой себестоимостью производства, войсковой ремонтопригодностью. При сохранении основных положительных качеств автомата Калашникова (простота, надежность работы и удобство в обслуживании) в модернизированном автомате были существенно улучшены боевые и эксплуатационные характеристики. Масса, по сравнению с АК, уменьшилась почти на четверть (масса автомата АКМ без штык-ножа со снаряженным магазином из легкого сплава составляла 3,6 кг, а АКМС – 3,8 кг). Кучность боя при автоматической стрельбе улучшилась в 1,5–2 раза. Перевод производства автомата на новые упрощенные технологии позволил отказаться от изготовления деталей методом фрезерования из поковок, и практически полностью перейти на холодную штамповку из листовой стали, а часть деталей изготавливать из точных литых заготовок. Все эти мероприятия резко сократили расход дорогостоящих легированных сталей, при этом трудоемкость производства одного изделия снижена на 20 %, а расход металла – на 13 %.

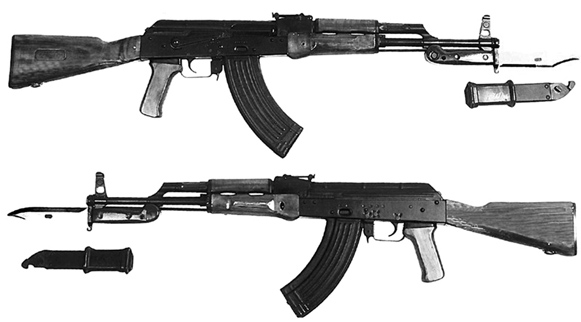

Автомат АКМ. В 1959 году Калашников разработал модернизированный вариант собственного автомата, на вооружении получивший обозначение АКМ. В этом оружии прицельная дальность увеличилась до тысячи метров, а масса снизилась до 3,14 кг. На конце ствола была сделана специальная резьба для установки дульного компенсатора. На нее же могут крепиться устройства для малошумной стрельбы ПБС и ПБС-1

И здесь уместно поподробнее рассказать о втором образце комплекса конструкции Калашникова – 7,62-м ручном пулемете РПК.

Пулемет состоял из следующих основных деталей и механизмов: ствола со ствольной коробкой, с прицельным приспособлением, сошкой и прикладом; крышки ствольной коробки; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; ударно-спускового механизма; цевья; магазина (барабанного или коробчатого). В комплект пулемета входили: принадлежность, ремень для переноски; чехол и две сумки для магазинов.

Конструкция ручного пулемета РПК отличалось высокой живучестью и надежностью. Утолщенный массивный ствол позволял более интенсивный, чем автомат, огонь очередями – короткими (до 5 выстрелов), так и длинными (до 15 выстрелов), с возможностью непрерывной стрельбы до 200–250 выстрелов (после чего требовалось охлаждение ствола). Боевая скорострельность при стрельбе очередями составляла до 150 выстр./мин, а при стрельбе одиночным огнем – до 50 выстр./мин. Длина хода нарезов ствола – 240 мм. Большая длина прицельной линии (555 мм при длине ствола 590 мм) обеспечила высокую точность стрельбы. Несъемную трубчатую двуногую сошку в ручном пулемете С-108-М в РПК заменили штампованной сошкой прямоугольного сечения с постоянной высотой линии огня (305 мм). Сошка, смонтированная на дульной части ствола, существенно повысила устойчивость пулемета при стрельбе. Пружинная защелка для скрепления ног в сложенном положении была перенесена с правой на левую ногу. Увеличенная емкость магазинов – 40-зарядного секторного и 75-зарядного барабанного – в немалой степени способствовали повышению боевой скорострельности. Возможность введения боковых поправок в прицеле РНК путем перемещения гривки целика маховичком в горизонтальной плоскости, позволила учитывать влияние внешних условий на меткость стрельбы, например, бокового сноса пули или выноса точки прицеливания по фронтально движущейся цели.

Трудоемкость производства РПК по сравнению с его предшественником – РПД снизилась на 40 %, а по одному из основных показателей, массы в боевом положении, ручной пулемет Калашников стал на 2 кг легче пулемета Дегтярева. Масса РПК со снаряженным барабанным магазином составляла 6,8 кг, а со снаряженным секторным – 5,6 кг, пулемета РПКС – 7,1 кг и 5,9 кг (соответственно). К одному из немногих недостатков РПК относилось недостаточная дальность эффективной стрельбы, хотя было заявлено, что по наземным целям наиболее действенным огонь является на расстоянии до 800 м. а по самолетам и парашютистам – до 500 м. Прицельная дальность в 1000 м была явно завышена по отношению к баллистическим качествам оружия.
