Автомобили Советской Армии 1946-1991гг

ЗИЛ-157

(1958-1992 гг.)

Разработка перспективного армейского трехосного полноприводного грузовика ЗИЛ-157 (6x6) проводилась на Московском автозаводе имени И. В. Сталина еще с начала 1950-х годов под руководством главного конструктора А. М. Кригера, когда в реальных условиях эксплуатации проявились серьезные недостатки серийно выпускавшегося тогда автомобиля ЗИС-151. Новый грузовик создавался как несущественно модернизированная версия предшественника, в которой удалось наконец воплотить более прогрессивные концептуальные решения, не нашедшие поддержки военного заказчика в середине 1940-х. Это были прежде всего односкатные ведущие колеса всех трех мостов с одинаковой колеей, позволившие сократить механические потери и существенно повысить проходимость машины на местности. Наличие только шести колес позволило отказаться от второго запасного колеса и сделать грузовик более легким и компактным. Кроме того, к середине 1950-х годов на Московском автозаводе уже была отлажена новая система регулирования давления воздуха в шинах, которую внедрили на амфибиях ЗИС-485 и бронетранспортерах БТР-152В. С началом серийного изготовления грузовика ЗИЛ-157 она уже входила в его стандартную комплектацию.

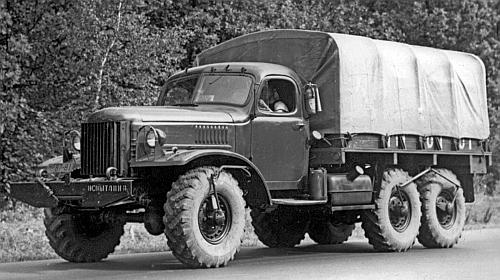

Опытный образец ЗИС-Э157 с подкачкой шин и внешним подводом воздуха. 1955 год.

Прототипы будущего автомобиля ЗИЛ-157 конструкторы Московского автозавода разрабатывали и испытывали в 1952 – 1956 годах, пытаясь на деле проверить новые агрегаты, узлы и средства повышения проходимости. Все они базировались на шасси ЗИС-151, но фактически являлись непосредственными предшественниками новой машины. Конструктивной основой будущего ЗИЛ-157 считаются пробные односкатные автомобили ЗИС-121В и ЗИС-151Г с регулированием давления в шинах. Первые два опытных образца грузовика ЗИС-Э157появились в середине 1955 года и пока снабжались системой подкачки с внешним подводом воздуха к шинам и двухдисковым сцеплением от ЗИС-151. В процессе постановки на конвейер автомобиля ЗИЛ-157 эта конструкция была доработана и получила внутреннюю подкачку к шинам колес через цапфы между подшипниками колесных ступиц, а по агрегатам была унифицирована с народно-хозяйственной серией ЗИЛ-164.

Насколько трудными были самостоятельные поисковые работы в области вездеходной техники, наглядно демонстрирует уникальный опытный автомобиль на пробном шасси ЗИЛ-157 с задним расположением силового агрегата. Между тем противники односкатной схемы продолжали настаивать на сохранении в будущей программе более привычного автомобиля с задними двускатными колесами и пониженной погрузочной высотой для монтажа фургонов. Построенный в 1956 году такой вариант имел индекс ЗИЛ-157А, но потом развития уже не получил. В то же время появились и первые односкатные седельные тягачи 157-й серии без регулирования давления в шинах. Внешне первые образцы отличались короткими наборами вертикальных вентиляционных щелей на боковинах капота и поворотными форточками в дверных стеклах. Позднее прорабатывалась также возможность установки на новой машине гидроусилителя рулевого управления. Результатом этих работ в апреле 1958 года стал грузовик ЗИЛ-157Лс «гидрорулем». На испытаниях при увеличенной скорости движения удары от неровностей дороги уже не передавались на руки водителя, но при этом трескались не только детали передней подвески и рулевого управления, но и балки мостов.

18 сентября 1958 года началось серийное производство нового армейского 2,5-тонного автомобиля ЗИЛ-157, одного из высших достижений отечественной автомобильной индустрии, все еще сохранявшего приверженность американским конструктивным традициям. Изначально он разрабатывался как замена военному грузовику ЗИС-151 и затем на долгие годы стал основным многоцелевым транспортным средством Вооруженных Сил СССР, всех социалистических стран и многих других государств на всех континентах земного шара. Автомобиль отличался простотой конструкции, удобной кабиной, прочностью, неприхотливостью в эксплуатации и относительной легкостью обслуживания. Сочетание индивидуального привода каждого заднего моста с системой подкачки шин считалось тогда наиболее оптимальным решением проблемы повышения живучести грузовика в боевых условиях. Уже в первый год производства он получил Гран-при на Всемирной выставке в Брюсселе, где был представлен как новый автомобиль для советского сельского хозяйства. В процессе серийного изготовления ЗИЛ-157 претерпел несущественные модификации, соответствовавшие трем базовым поколениям, но их общая конструкция и основные параметры оставались практически неизменными.

Первое поколение ЗИЛ-157 (1958 – 1961 гг.)

Первое поколение возглавлял базовый 2,5-тонный бортовой автомобиль ЗИЛ-157, фактически отличавшийся от своего предшественника только односкатными колесами с внутренней подкачкой шин, синхронизированной коробкой передач, компактностью и уменьшенной массой. От ЗИС-151 он унаследовал размер колесной базы 4225 мм и большинство агрегатов и узлов, которые были частично модернизированы. Прежний 6-цилиндровый двигатель рабочим объемом 5,55 л с предпусковым подогревателем получил новый карбюратор и был форсирован до мощности 104 л.с. Новое сухое сцепление стало однодисковым, но 5-ступенчатая коробка передач пока осталась прежней, а двухступенчатая раздаточная коробка с механизмом выключения переднего привода отличалась только увеличенным передаточным отношением второй передачи. На первой серии сохранился и прежний архаичный индивидуальный привод обоих задних мостов. Все они по-прежнему подвешивались на продольных полуэллиптических рессорах, в передней подвеске устанавливались два компактных рычажных гидроамортизатора, тормозной привод с колесными барабанными механизмами остался пневматическим. Централизованная система индивидуального регулирования давления в каждой из шести тонкостенных камерных шин размером 12,00 – 18 или группы шин в любой комбинации по выбору водителя обеспечивала его изменение в широких пределах от 0,5 до 3,5 кгс/см2. Источниками сжатого воздуха для тормозной системы и подкачки служили компрессор и три пневмобаллона (ресивера). Цельнометаллическая 3-местная кабина снабжалась откидными лобовыми стеклами с обдувом, отопителем от системы охлаждения двигателя и блоком управления подкачкой, а обновленную внешность машине придавали измененные облицовки капота и решетки радиатора. От ЗИС-151 сохранилась деревянная бортовая платформа с продольными откидными скамьями, съемным тентом и задним откидным бортом. Автомобиль по-прежнему снабжался двумя топливными баками, но один из них вместимостью 150 л помещался слева под грузовой платформой, а второй 65-литровый переставили на задний свес под рамой. При этом единственное запасное колесо переместилось под правую часть кузова, сделав грузовик короче на четверть метра. Одновременно сократились передний и задний свесы, позволившие преодолевать более крутые подъемы и спуски. На передней поперечине лонжеронной рамы крепились буксирные крюки, а на задней был установлен буксирный прибор с пружиной-амортизатором. Часть автомобилей, не имевших особой маркировки, комплектовали передней барабанной лебедкой с тяговым усилием 5 тс и длиной троса 65 м, которая приводилась в действие карданным валом от двухступенчатой коробки отбора мощности.

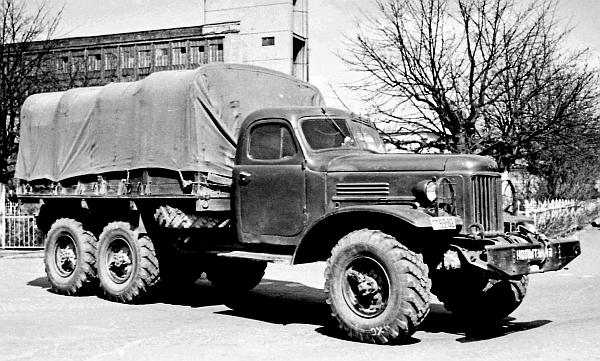

Серийный 2,5-тонный автомобиль ЗИЛ-157 первого поколения с лебедкой. 1958 год.

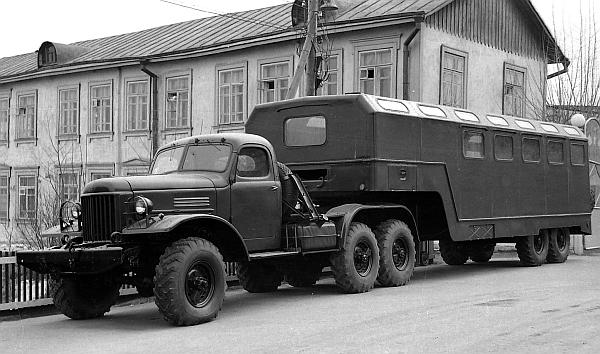

Седельный тягач ЗИЛ-157В с двумя «запасками» и полуприцепом с кузовом К-35.

Грузоподъемность 2,5 т соответствовала эксплуатации автомобилей ЗИЛ-157 на местности или грунтовых дорогах, на шоссе она достигала 4,5 т. Колея передних и задних колес формально была одинаковой (1755 и 1750 мм), дорожный просвет возрос до 310 мм. Снаряженная масса машины без лебедки – 5450 кг, с лебедкой – 5710 кг (меньше, чем у ЗИС-151, на 130 кг). Полная масса – 10,2 т. Габаритная длина с лебедкой и без нее – 6684 и 6922 мм соответственно, ширина – 2315 мм, высота по кабине – 2360 мм, по тенту – 2915 мм. По шоссе грузовики также буксировали 3,6-тонные прицепы и развивали скорость 65 км/ч, преодолевали 30-градусные подъемы и броды глубиной до 0,85 м. Контрольный расход топлива остался на уровне 42 л на 100 км, но из-за уменьшения возимого количества бензина запас хода сократился до 510 км.

Вариантом серийного базового автомобиля был грузовик ЗИЛ-157Гдля Советской Армии с экранированным электрооборудованием. Для установки различных кузовов и надстроек служило шасси 157Еи его экранированный вариант 157ЕГс двумя топливными баками по 150 л, установленными с обеих сторон рамы. Часть шасси комплектовали второй коробкой отбора мощности для привода рабочих органов надстройки. На экспорт в вооруженные силы стран с умеренным климатом поступал улучшенный грузовой автомобиль 157Э, в государства с жарким климатом – 157Юбез предпускового подогревателя и отопителя, а в тропические – 157Тс герметизированным электрооборудованием. Экранированные версии экспортных грузовиков имели индексы 157ГЭ и 157ГТ и шасси соответственно – 157ЕГЭ и 157ЕГТ. Параллельно в те же годы в производстве находился седельный тягач 157Вдля буксировки полуприцепов полной массой до 11 150 кг. Он снабжался двумя 150-литровыми топливными баками, двумя запасными колесами для автомобиля и полуприцепа, установленными вертикально за кабиной, и имел допустимую нагрузку на седло 4,35 т. На агрегатах ЗИЛ-157 первого поколения собирали амфибии ЗИЛ-485А и бронетранспортеры БТР-152В1. Выпуск грузовика была налажен в Китае.

Второе поколение ЗИЛ-157К (1961 – 1978 гг.)

В 1961 году Московский автозавод перешел на модернизированный вариант автомобиля ЗИЛ-157 – 2,5-тонный грузовик ЗИЛ-157Квторого поколения с прежним 104-сильным двигателем и рядом агрегатов от автомобилей ЗИЛ-130 и ЗИЛ-131, которые вскоре выпускались одновременно на разных конвейерах. От машин первой серии ЗИЛ-157К отличался новыми однодисковым сцеплением, коробкой передач с синхронизаторами на всех ступенях переднего хода, кроме первой, ручным барабанным тормозом в трансмиссии и двумя наклонными телескопическими гидроамортизаторами в передней подвеске. Полезная нагрузка на шоссе возросла до 4,5 т, тяговое усилие лебедки – до 6 тс. В 1968 году система регулирования давления в шинах была упрощена путем замены индивидуальных воздушных кранов на один общий для одновременного изменения давления во всех шинах, а лобовое стекло снабжалось только правой откидной секцией. В 1962 – 1963 годах Мытищинский завод (ММЗ) на шасси ЗИЛ-157К построил опытный армейский самосвал с прямоугольным стальным кузовом с задней разгрузкой и оригинальным механическим тросовым приводом системы подъема от штатной лебедки, который проходил приемочные испытания в 21 НИИИ. Варианты серийной машины 157К имели в маркировке дополнительные буквы: 157КГ– грузовик с экранированным электрооборудованием, 157КЕи 157КЕГ– простое и экранированное шасси для спецоборудования, седельный тягач 157КВи два экспортных исполнения – 157КЭдля стран с умеренным климатом и «тропик» 157КЮ. Новыми исполнениями являлись армейское шасси 157КЕ-1с генератором увеличенной мощности для питания оборудования надстроек, облегченное экранированное шасси 157КЕГЛдля монтажа более тяжелых кузовов-фургонов для радиостанций и командно-штабных машин. Серийным производством следующей модификации ЗИЛ-157КД занимался Уральский автомоторный завод (УАМЗ) из Новоуральска, являвшийся филиалом ЗИЛа.

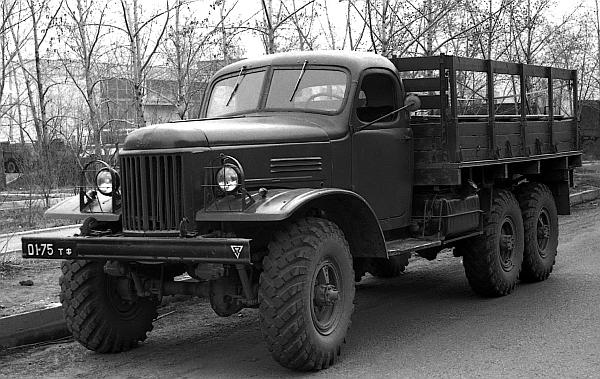

ЗИЛ-157К второго поколения с передними телескопическими гидроамортизаторами. 1962 год.

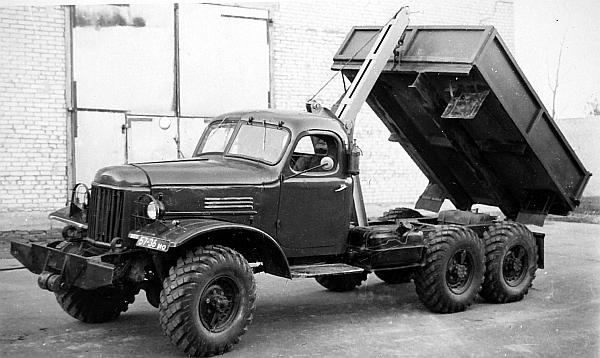

Опытный армейский самосвал с тросовым приводом подъемной системы кузова. 1963 год.

Третье поколение ЗИЛ-157КД (1977 – 1992 гг.)

27 октября 1977 года УАМЗ приступил к изготовлению модернизированного 3-тонного грузовика ЗИЛ-157КД. Он снабжался доработанным 6-цилиндровым двигателем ЗИЛ-157Д (5,38 л, 110 л.с.) с поршневой группой от ЗИЛ-130 (с сокращенным на 1,6 мм диаметром цилиндров) и усиленной ходовой частью, унифицированной с ЗИЛ-131. Силовой агрегат получил новые карбюратор, водяной насос, стартер, генератор переменного тока и систему зажигания от автомобиля ЗИЛ-130. Грузоподъемность по шоссе возросла до 5,0 т. На машинах поздних выпусков устанавливали новые световые приборы и деревянный кузов от ЗИЛ-131, а защитные решетки фар часто отсутствовали. В эту гамму входили «нормальное» шасси 157КДЕ, экранированные бортовой вариант 157КДГи шасси 157КДЕГи седельный тягач 157КДВ, а с 1989 года выпускался самосвал ЗИЛ-ММЗ-4510 с металлическим кузовом, проходивший испытания в 21 НИИИ. Автомобили последней серии 157КД большого распространения в войсках уже не получили, так как в период их производства советская промышленность серийно выпускала более совершенный базовый автомобиль ЗИЛ-131.

Официально автомобиль ЗИЛ-157 был снят с производства в 1992 году, но в единичных экземплярах его сборка на уральском заводе продолжалась еще в течение двух лет. За 36 с лишним лет производства было собрано 797 934 автомобиля 157-й серии, в том числе 160 073 машины последней серии 157КД.

Военное оснащение на шасси серии ЗИЛ-157

Все автомобили семейства ЗИЛ-157 и практически все их модификации и производные версии поступали в Советскую Армию и направлялись в вооруженные силы десятков стран мира. Серийные грузовики ЗИЛ-157 с бортовыми кузовами служили для перевозки 16 – 18 человек личного состава и различных воинских грузов, а также являлись штатными тягачами армейских прицепов, прицепных систем и артиллерийского вооружения. В кабинах доработанных военных версий бортовых машин предусматривались крепления для личного оружия экипажа, дегазационного комплекта, медицинской аптечки и огнетушителя, а в крыше имелся круглый наблюдательный люк. На обеих подножках были расположены крепления для канистр. Специально для работы с автомобилями ЗИЛ-157 выпускали низкорамные 2-тонные прицепы СМЗ-710 (2-ПН-2) с передними управляемыми колесами и деревянной бортовой платформой с надколесными нишами. В 1973 году на вооружение был принят бортовой автомобиль ЗИЛ-157К с решетчатыми многоярусными стеллажами в кузове для хранения и перевозки мин, который впервые применялся в качестве базового тягача прицепных минных заградителей ПМЗ-4 для механизированной установки противотанковых и противопехотных минных полей. Автомобили 157-й серии унаследовали от ЗИС-151 все его военные профессии, а также получили большое количество новых кузовов и надстроек производства СССР и союзных стран, общее количество которых достигало 100 вариантов. Для них использовались специальные шасси с двумя топливными баками, одной или двумя коробками отбора мощности, а придававшееся им запасное колесо устанавливалось уже в наиболее удобном месте на надстройке. На одиночных автомобилях монтировали самые различные специализированные и специальные военные надстройки, инженерное оборудование и системы залпового огня, перевозили дизельное и ракетное топливо, средства обеспечения новых баллистических ракетных комплексов. Седельные тягачи использовали в основном со специальными полуприцепами для транспортировки и перегрузки ракетных систем.

Типовые кузова-фургоны

К началу выпуска автомобилей ЗИЛ-157 советская военная промышленность уже освоила серийное производство целой гаммы специальных армейских обитаемых кузовов-фургонов, составивших унифицированный типовой ряд для каждого вида базового шасси. На ранних выпусках ЗИЛ-157 устанавливались деревометаллические кузова-фургоны КУНГ-1 с округлой крышей и боковыми окнами, разработанные еще в 1953 году для ЗИС-151. С начала 1960-х годов на грузовиках ЗИЛ-157К монтировали модернизированные каркасно-деревянные фургоны КУНГ-1М и КУНГ-2М повышенной вместимости, а с конца 1960-х годов устанавливались удлиненные варианты типовых кузовов К-66, изначально создававшихся для монтажа на автомобили ГАЗ-66, а также кузова К-131 от грузовика ЗИЛ-131. До 1964 года каркасно-металлические кузова СН для установки более тяжелого оборудования собирали военные авторемонтные заводы в Москве и Ленинграде. Для специальных целей номерные заводы в небольших объемах изготовляли особые виды кузовов.
