Автомобильные кондиционеры. Установка, обслуживание, ремонт

4.4. Диагностика и заправка кондиционеров

Автокондиционер, как и любой агрегат автомобиля, в процессе эксплуатации требует периодического обслуживания.

Диагностику кондиционера автомобиля, а при необходимости и заправку, рекомендуется проводить ежегодно перед летним сезоном. Это поможет свести к минимуму вероятность поломки системы кондиционирования в разгар лета.

Диагностика автокондиционера состоит из нескольких этапов.

1. Первоначально проводятся внешний осмотр системы кондиционирования на наличие механических повреждений, проверка целостности системы.

Так как самой распространенной неисправностью автокондиционера является утечка фреона в атмосферу, в первую очередь проводится проверка системы на герметичность.

Для этого применяются электронные течеискатели – приборы, улавливающие наличие фреона в воздухе.

В некоторых сложных случаях поиск утечек осуществляется при помощи ультрафиолетового метода диагностики кондиционера. В этом случае кондиционер заправляется полностью с добавлением ультрафиолетовой присадки, автомобиль эксплуатируется с работающим кондиционером несколько дней. При повторной заправке делается окончательный поиск мест утечки (они будут окрашены в ярко-зеленый цвет при свете специальной ультрафиолетовой лампы).

2. После выявления мест утечки требуется провести ремонт автомобильного кондиционера.

При диагностике автокондиционера производится проверка работы компрессора на производительность и наличие посторонних шумов, также проверяется работа всех электрических компонентов системы (датчиков, вентилятора, электромуфты компрессора). При необходимости проводится ремонт автокондиционера.

Если система герметична и все компоненты кондиционера исправны, производится основная и окончательная заправка автомобильной системы кондиционирования воздуха.

Для выполнения качественной заправки автомобильного кондиционера требуется специализированное оборудование – заправочная станция, к примеру заправочная станция ТЕХА (рис. 4.7).

На рис. 4.8 представлен дисплей данной заправочной станции.

3. После проведения диагностики системы кондиционирования воздуха в автомобиле и выявления какой-либо неисправности составляется смета, в которой указывается стоимость необходимых работ и запчастей кондиционера.

Бывают сложные и неоднозначные неисправности (как правило, их несколько), и до устранения одной из них невозможно однозначно определить остальные.

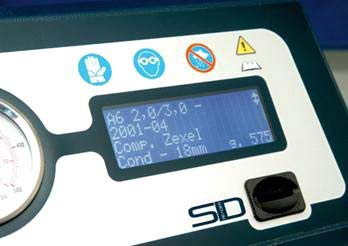

Рис. 4.8. Внешний вид дисплея заправочной станции

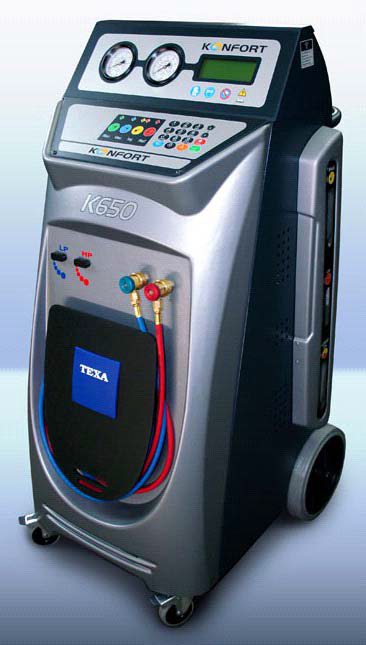

Рис. 4.7. Вид профессиональной заправочной станции ТЕХА (Италия)

4.5. Распространенные неисправности кондиционеров

Автомобильный кондиционер имеет тот же принцип работы, что и бытовой кондиционер, холодильник. Об этом я уже говорил в первой главе настоящей книги.

В отличие от своих собратьев, автокондиционеры «трудятся» в очень тяжелых условиях. Главные их враги – это коррозия, пыль, грязь. Большинство проблем в работе кондиционера связано с этим. Рассмотрим наиболее распространенные неисправности автокондиционера.

4.5.1. Конденсор и трубки

Наиболее уязвимой частью является конденсор, он же радиатор кондиционера (см. рис. 4.9 и 4.10).

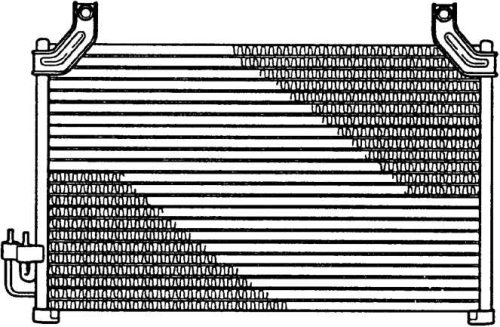

Рис. 4.9. Радиатор автомобильного кондиционера (схематичное изображение)

Рис. 4.10. То же реальное изображение

Он расположен перед основным радиатором автомобиля. При движении автомобиля вся грязь, зимняя соль, камни попадают на радиатор кондиционера. При этом постепенно забивается пространство между сотами конденсора, расстояние между конденсором и основным радиатором. Также соль и грязь попадают под гайки, хомуты крепления трубок системы кондиционера.

Идет активный процесс коррозии алюминиевых деталей. Со временем это приводит к разгерметизации системы автокондиционера, и требуются диагностика и ремонт кондиционера.

4.5.2. Негерметичность

Негерметичность системы по причине коррозии описана выше. Существует еще ряд причин, приводящих к разгерметизации автокондиционера.

Резиновые прокладки со временем могут рассыхаться и трескаться. Нередко причиной неисправности становятся резиновые шланги автокондиционера. Сальник компрессора кондиционера также со временем теряет свою эластичность (особенно в мороз), это приводит к разгерметизации системы автокондиционера. Бывают случаи механического повреждения корпуса компрессора, трубок, конденсора. Как правило, это результат неквалифицированного ремонта, аварий.

4.5.3. Заклинивание компрессора

Эта неисправность – одна из самых неприятных, ибо влечет за собой довольно дорогостоящий ремонт автокондиционера, к счастью, встречается не очень часто.

Причиной заклинивания компрессора чаще всего является длительная разгерметизация системы. Типичные примеры – длительная эксплуатация автомобиля со снятым конденсором, трубкой кондиционера.

В этом случае в систему автокондиционера попадают влага и грязь, масло стекает в нижнюю часть компрессора, корродируют внутренние части компрессора и ТРВ.

При попытке реанимировать систему компрессор либо вообще не проворачивается, либо начинает грохотать. Продукты износа компрессора (металлическая стружка) распространяются по всей системе, забивают ТРВ.

Результатом такого небрежного отношения к автокондиционеру является неизбежность проведения дорогостоящего ремонта кондиционера. В результате требуются замена компрессора, ТРВ, ресивера-осушителя, полная промывка системы кондиционера.

В некоторых случаях стоимость ремонта автокондиционера удается снизить за счет использования б/у компрессора с разборки.

4.5.4. Неисправности электрических компонентов

Наиболее частой причиной выхода из строя электрических компонентов являются все те же соль и грязь. Они вызывают окисление и гниение контактов датчиков, вентиляторов, электрических разъемов. Из-за попадания грязи происходит заклинивание вентилятора радиатора кондиционера.

4.5.5. Непроходимость системы

Эта неисправность вызвана попаданием грязи внутрь системы автокондиционера. Происходит заклинивание ТРВ (терморегулирующего вентиля) – см. рис. 4.11.

Рис. 4.11. Иллюстрация ТРВ (терморегулирующего вентиля)

В результате требуются замена ТРВ и полная внутренняя промывка системы. Для замены ТРВ на некоторых автомобилях приходится демонтировать торпеду. В этом случае ремонт автокондиционера может стоить недешево.

4.5.6. Повышенное давление

Повышение давления вызвано, как правило, несколькими причинами. При неработающем вентиляторе радиатора кондиционера давление повышается выше допустимого, кондиционер перестает «холодить» в «пробках», при движении на малой скорости.

Датчик включения вентилятора также может быть причиной повышенного давления. Если конденсор сильно загрязнен, вентилятор не справляется со своей задачей, происходит повышение давления.Неквалифицированная заправка кондиционера приводит к неправильной работе системы кондиционирования воздуха в автомобиле.

...

Внимание, важно!

Опасность неквалифицированного обслуживания – в том, что при отсутствии хорошего специализированного оборудования запросто могут «закачать» лишних несколько сотен граммов фреона или масла.

На рис. 4.12 представлен внешний вид вентилятора и радиатора автомобильного кондиционера.

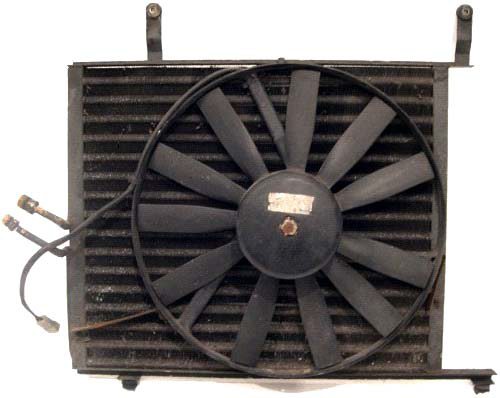

Рис. 4.12. Вешний вид вентилятора и радиатора автомобильного кондиционера

4.5.7. Неисправность климат-контроля

В автомобилях, оснащенных системой климат-контроля, управление работой воздушных заслонок, скоростью работы вентилятора салона производится электронным блоком. Неисправности в данной части автокондиционера встречаются крайне редко. Устранение их требует наличия специального диагностического оборудования и высокой квалификации мастера-диагноста.

4.5.8. Прочие неисправности

Часто владельцы автомобилей жалуются на слабый поток воздуха в салоне при максимальных оборотах вентилятора. Причиной этому служит засоренный салонный фильтр. Замена его решает эту проблему.

На рис. 4.13 представлен вид на загрязненный фильтр салона.

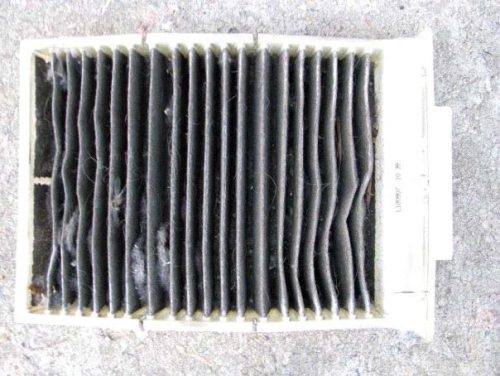

Рис. 4.13. Внешний вид загрязненного фильтра салона

Одной из причин недостаточного охлаждения салона автомобиля может служить неисправность электропривода воздушных заслонок системы вентиляции.

Существуют еще такие неисправности, которые неисправностями являются лишь с большой натяжкой. К примеру, «запотевают стекла».

Система кондиционирования в автомобиле быстро справляется с запотеванием стекол в дождливую погоду, поэтому самый быстрый способ избавиться от запотевания – включение кондиционера как вместе с печкой, так и без нее. Если отпотевания не происходит, то может быть несколько причин:

1. Не заправлен (не работает) кондиционер.

Решение проблемы : нужно диагностировать и заправить систему.

2. Включена рециркуляция воздуха.

Решение проблемы : отключить внутри салонную рециркуляцию.

3. Загрязнен салонный фильтр. Симптомы такие: слабый напор воздуха из воздуховодов.Решение проблемы, заменить салонный фильтр, при невозможности – продуть сжатым воздухом. Как правило, в любой автомашине салонный фильтр находится за бардачком.

4.5.9. Запах в салоне автомобиля, дезинфекция кондиционера

Автокондиционер, как и домашний холодильник, требует «санитарной уборки». Дело в том, что после некоторого времени эксплуатации кондиционера (в среднем через 2–3 года) в салоне автомобиля может появиться специфический неприятный запах. Особенно подобная проблема актуальна для больших городов.

Дополнительно об этой проблеме я писал в разделе 4.1.3.

Запах в салоне появляется обычно после выключения кондиционера и практически исчезает при включенном кондиционере. В чем же причина появления запаха в салоне?
