Этот комплекс был разработан в конце 1980-х годов на основе уже существующих 50-мм выстрелов несмертельного действия и включил однозарядный гладкоствольный гранатомет РГС-50 («ручной гранатомет специальный, 50-мм») и выстрелы с гранатами ГС-50М раздражающего, ГСЗ-50 свето-звукового, ЭГ-50 и ЭГ-50М ударно-шокового действия, в дальнейшем пополнился выстрелами с гранатами - осколочной ГО-50, кумулятивной ГК-50, выстрелом для выбивания замков ГВ-50 и дымовым ГД-50. Таким образом, специальный гранатомет для полицейских и контртеррористических операций приобрел новые боевые качества.

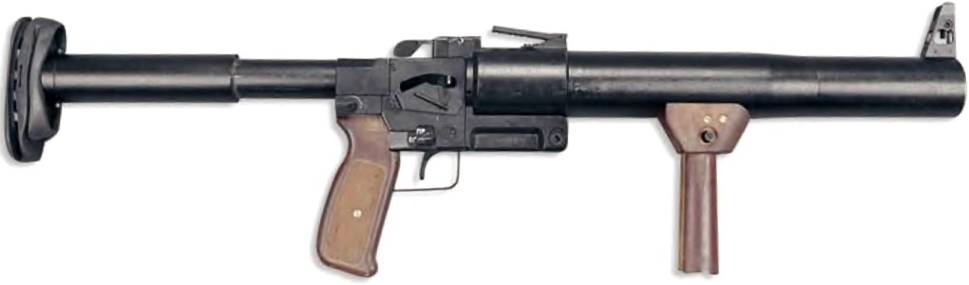

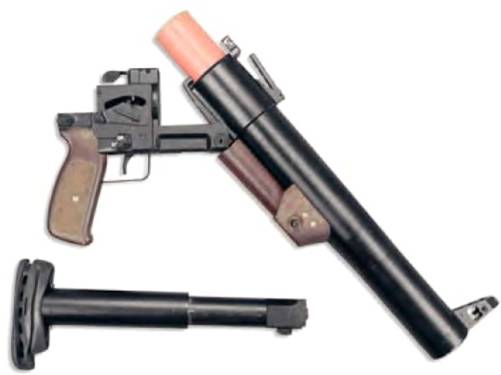

Гранатомет выполнен по схеме однозарядного ружья с откидным стволом и верхним поворотным рычагом запирания. УСМ - куркового типа, с неавтоматическим флажковым предохранителем (слева над спусковым крючком), блокирующим шептало. Курок взводится при откидывании ствола вниз взводителем, после выстрела встает на отбой (чтобы боек не мешал отпиранию). Стрелянная гильза извлекается экстрактором.

Для управления служат пистолетная рукоятка и съемное цевье. Отъемный трубчатый приклад расположен на продолжении линии оси канала ствола, совмещен с гидропружинным тормозом отката и снабжен резиновым затылком, что позволило метать сравнительно тяжелые (0,39-0,42 кг) гранаты с начальной скоростью 90 м/с.

Прицел - откидной стоечный, на 50, 100 и 150 м. Поперечник рассеивания попаданий по вертикальной мишени на дальности 100 м составляет 150 см. Осколочная граната поражает живую силу в радиусе до 7 м в поперечном направлении и в конусе длиной до 20 м -в продольном. Кумулятивная пробивает 20-мм алюминиевую плиту.

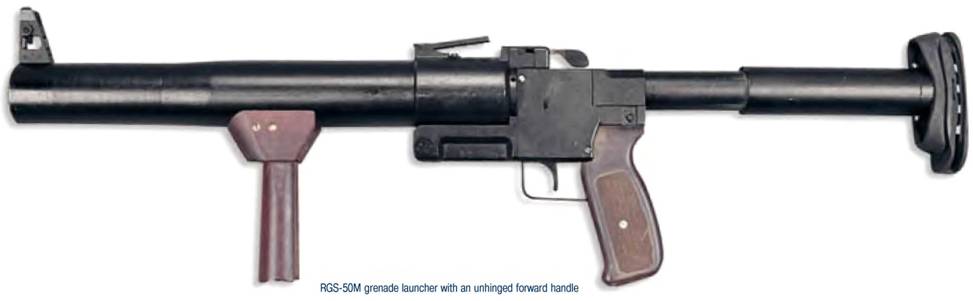

Модернизированный РГС-50М получил пружинный тормоз отката, усовершенствованный УСМ, складную переднюю рукоятку удержания.

Автоматический гранатомет станковый - АГС-17

Автоматический станковый гранатомет АГС-17

Выстрелы ВОГ-17 и металлическая лента к автоматическому гранатомету

Тактико-технические характеристики

Калибр…30 мм

Выстрел…ВОГ-17 (ВОГ-17М)

Масса гранатомета без боекомплекта…18 кг

Масса станка…12 кг

Начальная скорость гранаты…185 м/с

Темп стрельбы…от 50-100

до 420 в./мин

Максимальная дальность стрельбы… 1730 м

Минимальная дальность

навесной стрельбы… 1000 м

Емкость ленты…29 выстрелов

Стрельба из АГС-17 из положения сидя

30-мм автоматический гранатомет, созданный в КБТМ А.Э. Нудельмана, принят на вооружение в 1971 г. под обозначением АГ-17 «Пламя» (в станковом варианте - АГС-17, индекс 6Г10), выпуск поставил машиностроительный завод «Молот» в г. Вятские Поляны.

Гранатомет рассчитан под осколочные выстрелы ВОГ-17 и ВОГ-17М (30x20). Ствол - сменный. Автоматика действует за счет отдачи свободного затвора, гидравлический тормоз отката смягчает работу и снижает темп стрельбы, способствуя повышению кучности. Механизм перезаряжания -тросовый.

Ударно-спусковой механизм куркового типа в сборе крепится на левой стенке ствольной коробки, допускает только непрерывный огонь с переменным темпом. Гидравлический механизм регулирования темпа стрельбы смонтирован в линейно движущемся курке и управляется флажком с двумя положениями - на максимальный темп 350-400 выстр./мин и минимальный 50-100 выстр./мин. Рукоятки управления АГС-17 складные.

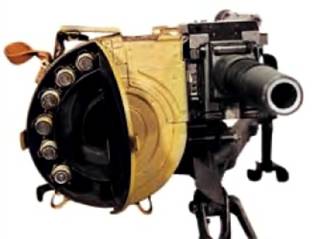

Питание - из металлической звеньевой ленты с открытым звеном на 30 выстрелов (стандартно снаряжают только 29). Механизм подачи ленты - рычажный. Прицел - оптический ПАГ-17.

Огонь ведется с треножного складного станка САГ-17 в положении сидя и с колена. На дальности 400 м срединные отклонения попаданий составляют 4,3 м по дальности и 0,2 м по фронту.

АГС-17 отличается маневренностью, достаточной эффективностью стрельбы, состоит на вооружении в России, бывших республиках СССР, а также в десятке зарубежных стран.

Автоматический гранатомет станковый - АГС-30

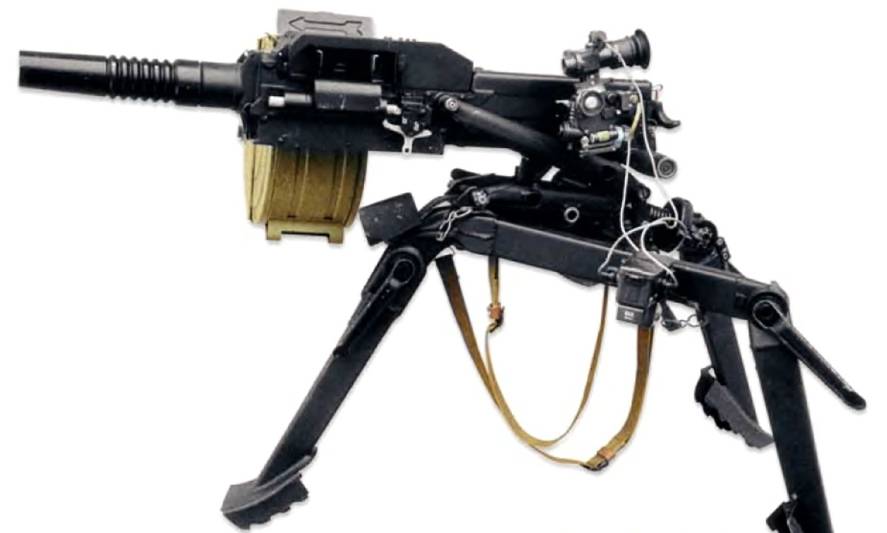

Автоматический станковый гранатомет АГС-30

Выстрел ГПД-30

Тактико-технические характеристики

Калибр…30 мм

Выстрелы…ВОГ-17М, ВОГ-30, ГПД-30

Масса со станком

без патронной коробки и прицела…16,5 кг

Габаритные размеры комплекса… 490x735x1165 мм

Длина «тела» гранатомета… 837 мм

Начальная скорость гранаты…не ниже 183 м/с

Темп стрельбы… 400 выстр./мин

Макс, дальность стрельбы выстрелами:

ВОГ-17М, ВОГ-30…до 1700 м

ГПД-30…до 2100 м

Емкость ленты…30 выстрелов

Стрельба из АГС-30 из положения лежа

Облегченный станковый гранатомет (гранатометный комплекс) АГС-30 разработан Тульским КБ Приборостроения под те же выстрелы ВОГ-17 и ВОГ-17М или новый выстрел ВОГ-30. Баллистика гранатомета оставлена прежней.

Работа автоматики основана на отдаче свободного затвора, масса затвора повышена переносом на него снижа-теля выстрела и шептала. Выстрел «с выката» и длинный ход затвора смягчают работу автоматики и способствуют повышению кучности стрельбы. Спусковой механизм допускает только непрерывный огонь. Взведение затвора - качающимся рычагом. АГС-30, в отличие от АГС-17, не содержит гидравлических устройств. Лента снаряжается 30 выстрелами.

Основной оптический прицел ПАГ-17 сохранен, дополнен постоянным механическим.

Органы управления перенесены на легкий треножный станок, допускающий стрельбу лежа, сидя и с колена, в большом горизонтальном секторе, с углами возвышения до 70°. АГС-30 может носиться в укладке-рюкзаке отдельно от станка или со сложенным станком. Имеется вариант гранатомета для установки на боевые машины.

Выстрел ВОГ-17 массой 350 г несет гранату массой 280 г с зарядом ВВ в 36 г, ВОГ-17М массой 348 г (гранаты -275 г, заряда ВВ - 34 г) снабжен взрывателем с самоликвидатором и дает приведенную площадь поражения 70 кв.м. Новый выстрел ВОГ-30 с зарядом ВВ в 47 г при тех же размерах и массе дает большую площадь поражения. КБП разработало собственный выстрел ГПД-30 с целью улучшить аэродинамику и осколочное действие гранаты, повысить дальность и кучность стрельбы.
