"69" – 12.03.40 г. спущена на воду, 18.04.40 г. вступила в строй. 17 февраля 1943 г. потоплена британским эсминцем "Вискоунт" к востоку от о. Ньюфаундленд. Погибло 46 человек.
"70" – 13.01.40 г. спущена на воду, 11.03.40 г. вступила в строй. 7 марта 1941 г. повреждена глубинными бомбами и после всплытия потоплена артиллерийским огием британского эсминца "Вулверин" на подходах к Фарерским островам. Погиб 21 человек.
"71" – 10.04.40 г. спущена на воду, 30.05.40 г. вступила в строй. 2 мая 1945 г. затоплена экипажем в Вильгельмсгафене.
"72” – 20.03.40 г. спущена на воду, 27.04.40 г. вступила в строй. 30 марта 1945 г. потоплена авиацией союзников в Бремене.
"77" – 23.11.40 г. спущена на воду, 18.01.41 г. вступила в строй. 15 июля 1942 г. в Средиземном море потопила британский эсминец "Гроув". 28 марта 1943 г. потоплена глубинными бомбами британского самолета берегового базирования к востоку от Картахен (Испания). Погибло 38 человек.
”78" – 7.12.40 г. спущена на воду, 15.02.41 г. вступила в строй. 16 апреля 1945 г. потоплена артиллерией Советской Армии на подходах к Пиллау, Балтийское море.
"79" – 25.01.41 г. спущена на воду, 13.03.41 г. вступила в строй. 23
”80"- 11.02.41 г. спущена на воду, 8.04.41 г. вступила в строй. 28 ноября 1944 г. затонула в результате навигационной аварии на подходах к Пиллау, Балтийское море. Погибло 50 человек.
| Таблица 3.3 Основные элементы средних подводных лодок | |||
|---|---|---|---|
| Элементы/сепия подлодок | VIIА | VIIВ | VIIС |
| 1. Водоизмещение, т: | |||
| — нормальное надводное | 626 | 753 | 769 |
| — нормальное подводное | 745 | 857 | 871 |
| — полное подводное | 915 | 1040 | 1070 |
| 2. Размеры, м: | |||
| — длина наибольшая | 64,51 | 66,5 | 67,1 |
| — длина прочного корпуса | 45,5 | 48,8 | 50.5 |
| — ширина наибольшая | 5,85 | 6,2 | 6.2 |
| — диаметр прочного корпуса | 4,7 | 4,7 | 4.7 |
| 3. Главные механизмы; | |||
| — тип установки | дизель-электрическая | ||
| — число дизелей | 2 | 2 2 | |
| — суммарная мощность, л. с. | 2100 | 2800 позже 3200 | |
| — число электродвигателей | 2 | 2 | 2 |
| — суммарная мощность, л. с. | 750 | 750 | 750 |
| — число винтов | 2 | 2 | 2 |
| — запас топлива (полный), т | 58,6 (67) | 57.3 (99,7) | 62,1 (105.3) |
| 4. Скорость хода, узлы: | |||
| — надводная | 17 | 17.9 | 17,7 |
| — подводная | 8 | 8 | 7,6 |
| 5. Дальность плавания, миль: | |||
| — надводная скорость 10 узлов | 6200 | 8700 | 8500 |
| — подводная скорость 4 узла | 94 | 90 | 80 |
| 6. Глубина погружения, м: | |||
| — рабочая | 100 | 100 | 100 |
| — предельная | 200 | 200 | 200 |
| 7. Время погружения, сек. | 50 | 50 | 50 |
| 8. Вооружение, число: | |||
| — 533-мм носовых ТТ | 4 | 4 | 4 |
| — 533-мм кормовых ТТ | 1 | 1 | 1 |
| — 513-мм торпед | 14 | 11 | 11 |
| — мин вместо торпед | 26 ТМА" или 39 "ТМВ” | 22 "ТМА" или 33 "ТМВ" . | |
| — 88/45 АУ | 1 | 1 | 1 |
| — 88-мм выстрелов | 200 | 200 | 200 |
| — 20/65 зен.АУ | 1 | 1 | 1 |
| — 20-мм выстрелов | 1500 | 1500 | 1500 |
| 9. Автономность, суток | 30 | • | 35 |
| 10. Экипаж, человек | 44 позже 56 | ||
| 11. Год вступления в строй | 1935—37 | 1936—41 | 1940—45 |
| 12. Всего было в строю, ед. | 10 | 24 | 665 |
13. Дополнительные данные:
– "V-45" (VIIВ серии) имела боекомплект 14 торпед;
– в 1943-44 гг. "U-72\"U-78","U-80", "U-554", "U-555” демонтировали два носовых торпедных аппарата;
– в 1943 г. на "U-83","U-20","U-331", "U-351YU-401", "U-431", "U-651" демонтировали кормовой торпедный аппарат;
– в 1943-44 гг. на всех находящихся в строю подводных лодках демонтировали 88-мм орудия и усилили зенитное вооружение, которое теперь, в основном, состояло из 37/80 зенитного автомата с боекомплектом 1195 выстрелов и двух спаренных 20-мм автоматов с боекомплектом 4380 выстрелов;
– на "U-345" и "U-362" артиллерийское вооружение состояло из четырех 20-мм зенитных автоматов;
– на "U-673" и "U-973" артиллерийское вооружение состояло из двух 37-мм и шести 20-мм зенитных автоматов;
– "U-256" и "U-441" переоборудовали в подводные лодки противовоздушной обороны, и они получили на вооружение 37-мм зенитный автомат с боекомплектом 1160 выстрелов и два счетверенных 20-мм зенитных автомата с боекомплектом 6000 выстрелов.

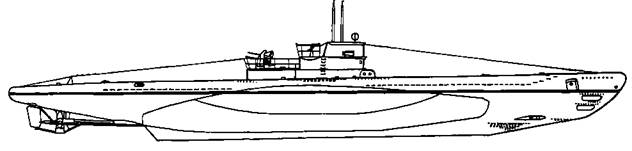

Подводная лодка VII С/42 серии

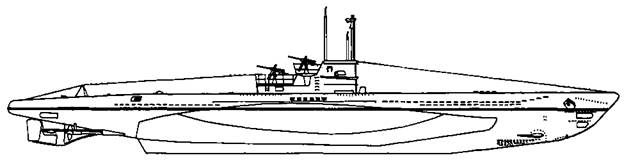

Подводная лодка VIIС серии, 1941 г.

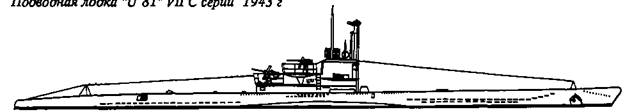

Подводная лодка "U-81" VIIС серии, 1943 г.

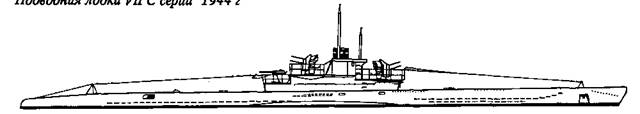

Подводная лодка VIIС серии, 1944 г.
Подводная лодка ”U-345" VIIС серии, 1943 г.
Подводная лодка VIIС серии, 1944 г.
Подводная лодка "U-256" VIIС серии, 1943 г.
"81" – 22.02.41 г. спущена на воду, 26.04.41 г. вступила в строй. 14 ноября 1941 г. в 25 милях восточнее Гибралтара тяжело повредила британский авианосец "Арк Роял”, который на другой день затонул. 9 января 1944 г. потоплена авиацией союзников в порту Пола, Италия. Погибло 2 человека.
"82” – 15.03.41 г. спущена на воду, 14.05.41 г. вступила в строй. 31 декабря 1941 г. в Атлантическом океане потопила британский эсминец "Белмонт”. 7 февраля 1942 г. при преследовании конвоя потоплена британским шлюпом "Рочерстер” на подходах к Азорским островам. Погибло 45 человек.
"88"-16.08.41 г. спущена на воду, 15.10.41г. вступила в строй. 12 сентября 1942 г. потоплена глубинными бомбами британского эсминца "Фокнор” на подходах к о. Шпицберген. Погибло 46 человек.
"89" – 20.09.41 г. спущена на воду, 19.11.41 г. вступила в строй.
14 мая 1943 г. потоплена глубинными бомбами самолетов британского авианосца "Бэттлер" и британскими эсминцами на подходах к Азорским островам. Погибло 48 человек.
”90" – 25.10.41 г. спущена на воду, 20.12.41 г. вступила в строй.
24 июля 1942 г. потоплена глубинными бомбами канадского эсминца "Сент Круа” северо- восточнее о. Ньюфаундленд. Погибло 44 человека.
"91" – 30.11.41 г. спущена на воду* 28.01.42 г. вступила в строй.
25 февраля 1944 г. повреждена глубинными бомбами британских фрегатов "Эффлек", "Гор" и "Гоулд", всплыла и была покинута экипажем в Северной Атлантике. Погибло 36 человек.
”92"-10.01.42 г. спущена на воду, 3.03.42 г. вступила встрой.
10 октября 1944 г. выведена из строя авиацией союзников в Бергене.
"93" – 8.06.40 г. спущена на воду, 30.07.40 г. вступила в строй.
15 января 1942 г. после атаки всплыла и в условиях малой видимости потоплена артиллерийским огнем британского эсминца "Хасперс” в Северной Атлантике. Погибло 6 человек.
"94" – 12.06.40 г. спущена на воду, 10.08.40 г. вступила в строй. 28 августа 1942 г. атакована глубинными бомбами американского самолета берегового базирования, всплыла и была потоплена артиллерийским огнем канадского корвета "Оаквилл" на подходах к о. Гаити, Карибское море. Погибло 19 человек. Срок боевой службы 666 суток, из них 350 – в море. За это время потопила 24 судна (129545 БРТ) и одно повредила.
"95" – 18.07.40 г. спущена на воду, 31.08.40 г. вступила в строй. 28 ноября 1941г. обнаружена в надводном положении, торпедирована и потоплена голландской подводной лодкой "0-21" на подходах к Гибралтарскому проливу. Погибло 36 человек. ”96" – 1.08.40 г. спущена на воду, 14.09.40 г. вступила в строй.
30 марта 1945 г. потоплена британской авиацией в Вильгельмсгафене. Из 820 суток боевой службы 412 – в море. За 11 боевых походов потопила 24 судна (171990 БРТ) и повредила два.
"97” – 15.08.40 г. спущена на воду, 28.09.40 г. вступила в строй.
