Скорость хода наибольшая, уз:
под ГТ…25
под ДД…19
Дальность плавания ходом 10 уз, мили… 13 800
Экипаж, чел.. 98, 90 2*
Вооружение:
комплексы противокорабельных ракет:
тип комплекса…«Harpoon»
количество ПУ х направляющих (тип ПУ)…2x4 (ТПК),2x2 (ТПК) 1*
боекомплект…8 ПКР RGM-84C, 4 ПКР RGM-84C:
Артиллерийские комплексы:
количество АУ х стволов (тип АУ).1 x 1 -76/62 («ОТО Breda DP»]
СУ…тип 2-21
количество АУ 2* стволов (тип АУ)…1 x 1 - 20/76-мм (Мк 15 «Vulcan Phalanx») 1*
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3 -324-мм (тип 68)
тип торпед…89
количество
СУ противолодочного оружия…Мк 114 ASW FCS
Радиоэлектронное:
БИУС…OYQ-5
РЛС обнаружения. ВЦ и НЦ…OPS-28C1*, OPS-28B
РЛС навигационная… OPS-19В
средства РТР…NOLQ-6C
активные средства РЭП…OLT-3
пассивные средства РЭП
(количество ПУ х направляющих)… SRBOC Мк 36 (2 х 6- 130-мм ПУ)
ГАС с подкильной антенной… OQS-4

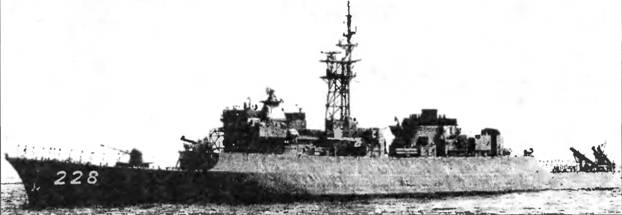

1* На DE 227-DE 228.
2* На DE 226.
3* Зарезервировано место. В настоящее время не установлен.
Заказаны по программе 1977 г. Проект Ishikari разработан на основе проекта Chikudo с участием специалистов ВМС США. Фрегат предназначен для борьбы с подводными лодками в прибрежных районах. В то же время его вооружение позволяет поражать надводные корабли и вести борьбу со средствами воздушного нападения. У Ishikari гладкопалубный стальной корпус с надстройкой в центральной части. Корпус имеет значительные коэффициенты площади ватерлинии, в том числе и в носовой части. Почти на всем протяжении он имеет двойное дно. Междонное пространство используется в качестве топливных, масляных и водяных цистерн. Фрегат оснащен активной системой успокоения качки с бортовыми рулями. Все помещения оборудованы системой кондиционирования воздуха. Управление движением и маневрированием корабля, а также ГЭУ автоматизировано. ГТД и ДД работают через разобщительные муфты на главный первичный редуктор с раздвоением мощности, а затем с использованием двух вторичных редукторов на два вала. ГТД размещена в специальном модуле, на котором смонтированы газогенератор, его воздухоприемник и звукоизолирующий кожух, силовая турбина с кожухом и газовыхлопным патрубком. ДД также размещена на модуле. Модули ГЭУ снабжены амортизирующими опорами.
Yubari является развитием Ishikari. По архитектуре и конструкции корпуса, составу вооружения и оборудования он повторяет прототип. Различия заключаются в увеличенных размерах корпуса. Первоначально планировали построить серию из пяти однотипных кораблей. Однако ввиду их высокой стоимости ограничились двумя единицами. Кроме того, по мнению специалистов, Yubari и Ishikari не совсем соответствуют предъявляемым к ним требованиям. В частности, указывают на плохие мореходные качества, невысокую скорость хода, слабость противолодочного и зенитного вооружения (установленный ЗАК «Vulcan Pha-lanx» имеет ограниченные сектора обстрела).

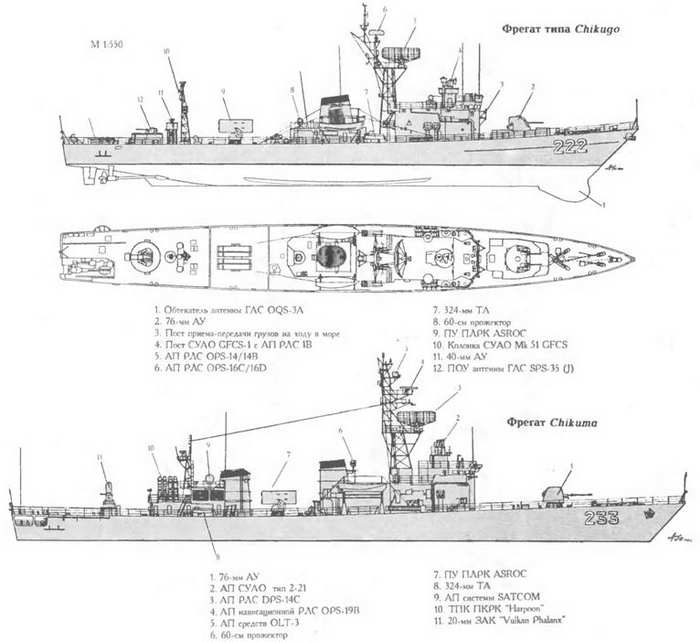

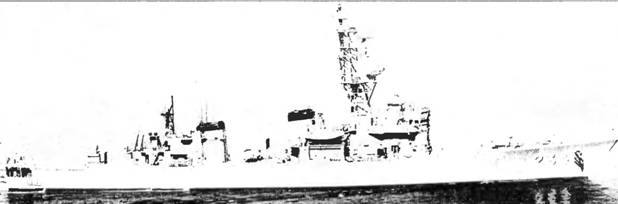

Тип Chikugo - 3 единицы

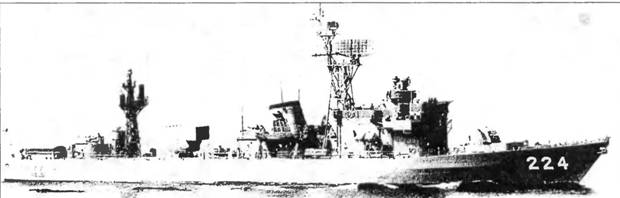

ФРЕГАТ KUMANO
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Yoshino DE 223 Ф. «Mitsui», Тамано 28.09.73 22.08.74 06.02.75
Kumano DE 224 Ф. «Hitachi»,Майдзуру 29.05.74 24.02.75 19.11.75
Noshiro DE 225 Ф. «Mitsui», Тамано 27.01.76 23.12.76 30.06.77
Водоизмещение, т:
стандартное…С…1500
полное… 1675
Главные размерения, м:
длина наибольшая… 93
ширина наибольшая…10,8
осадка при полном водоизмещении…3,5
Главная энергетическая установка:
тип…дизельная
количество х тип ДД -
– суммарная мощность, л.с…4 х 12 UE V 30/40N- 16 ООО 1*
…4 х 1228 V 3BU-38V- 16 ООО 2т
количество гребных винтов…2 ВФШ
Скорость хода наибольшая под ГЭД, уз…24
Дальность плавания, мили:
ходом 12 уз… 10 900
ходом 9 уз… 12 000
Экипаж, чел. (в том числе офицеров)… 165 (12)
Вооружение:
Противолодочный ракетный комплекс:
тип комплекса… «ASROC»
количество ПУ х направляющих (тип ПУ)…1 х 8 (Мк 112)
боекомплект…8 ПЛУР RUR-5A
Артиллерийские комплексы: универсальные:
– количество АУ х стволов (тип АУ)… 1 х 2 - 76/50 (Мк 33)
– СУ…GFCS-1 в обеспечении РЛС тип 1В
ЗАК:
– количество АУ х стволов (тип АУ)… 1 х 2 - 40/60 (Mk 1 «Bofors»)
– СУ…Мк 51 GFCS
Противолодочное:
количество ТА х труб (тип ТА)…2 x 3 - 324-мм (тип 68)
тип торпед…Мк 46 мод. 5
Радиоэлектронное:
РЛС обнаружения ВЦ… OPS-14/14B
РЛС обнаружения НЦ… OPS-16C/16D
средства РТР…'…NOLR-5
активные средства РЭП…OLT-3
пассивные средства РЭП
(количество ПУ х направляющих)… SRBOC Мк 36 (2 х 6 ПУ-130-мм)
ГАС в бульбовом обтекателе… OQS-3A
ГАС с буксируемой антенной…SPS-35 (J)
1* На DE 224
2* На DE 223 и DE 225.
Фрегаты типа Chikugo предназначены для борьбы с подводными лодками в прибрежной районах. Однако в настоящее время они морально устарели и большой боевой ценности не имеют. Идет интенсивное списание этих кораблей с темпом около 2-х кораблей в год. Пять кораблей данного типа уже выведены из состава флота и проданы на слом.
У фрегата гладкопалубный стальной корпус. Надстройки, выполненные из магниево-алюминиевых сплавов (не более 5% от общего веса корпуса), разбиты на два блока. Корпус имеет значительные коэффициенты площади ватерлинии, в том числе и в носовой части.
Почти на всем протяжении он имеет двойное дно. Междонное пространство используется в качестве топливных, масляных и водяных цистерн. Система стабилизации состоит из скуловых рулей. Фрегаты типа Chikugo стали первыми в мире кораблями водоизмещением меньше 2000 т, у которых антенна ГАС размещена в носовом бульбовом обтекателе и имеется ПЛУР «ASROC». Размер носового свеса выбран так, чтобы исключить возможность повреждения обтекателя ГАС при отдаче и выборке якоря. Мореходные качества фрегата были улучшены за счет увеличения развала носовых шпангоутов на протяжении 1/4 его длины, а также ширины корпуса.
ПРИЛОЖЕНИЕ
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВООРУЖЕНИЯ ФРЕГАТОВ
ПРОТИВОКОРАБЕЛЬНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ РОССИИ
СОСТАВ И ОСНОВНЫЕ ТТХ П-20 П-20М «УРАН» «УРАН-Э» «ЯХОНТ» CLUB-N
Фирма-разработчик Год принятия на вооружение МКБ «Радуга» 1960 (П-15) 1965 (П-15У) МКБ «Радуга» 1972 КБ «Звезда» 1995 ГНПЦ «3везда - Стрела» 1996 ОКБ «Новатор • ОКБ «Новатор» 1999
