Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

средства РТР. ARBR 21 (DR 3000S2)

активные средства РЭП 2 х CSEE «Salamander»

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» Mk. 2 (2 х 10 - 127-мм)

ГАС с буксируемой антенной CARTAS 20

система противоторпедной защиты SLAT

Не считая 12 человек из состава авиагруппы.

Решение о приобретении двух многоцелевых фрегатов, являющихся развитием кораблей типа Lafayette, было принято правительством Саудовской Аравии 11 июня 1989 г. Однако контракт на 3,66 млрд. долларов США (известен как контракт «Sawari И») на их постройку с фирмой «Thomson-CSF» заключили лишь 22 ноября 1994 г. От базового проекта они отличаются увеличенными размерами надстройки, что позволило разместить громоздкие антенный пост и оборудование РЛС «Jupiter» DRBV 26D, увеличить размеры ВПП и улучшить условия обитаемости экипажа. По первоначальному проекту данные фрегаты должны были иметь лишь систему освещения надводной обстановки (планировалось даже отказаться от гидроакустического вооружения). Особое внимание было уделено средствам связи и загори-зонтного целеуказания, которые позволяют осуществлять наведение истребителей. Гидроакустическое и противолодочное вооружение корабли получили, в частности, когда стало известно о приобретении Ираном трех подводных лодок пр. 877ЭКМ. На фрегате может базироваться более тяжелый вертолет NH-90. Предусмотрена установка на крыше ангара двух ПУ ЗРК «Sadral». В остальном корабли типа 3000 S полностью повторяют базовый проект.

Тип Madina (пр. 2000 S) - 4 единицы

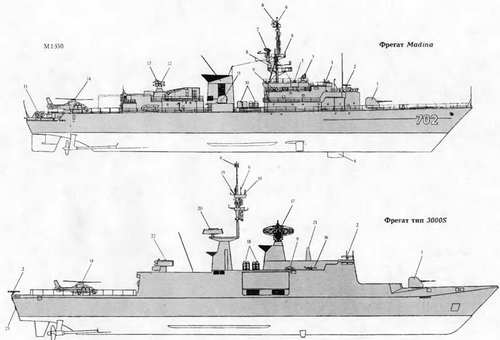

ФРЕГАТ MADINA

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Главные размерения, м:

длина наибольшая 115

ширина наибольшая 12,5

осадка при полном водоизмещении.,4,9

Главная энергетическая установка:

тип. дизельная

количество х тип АД -

–  суммарная мощность, л.с4 х 16 РА6 280V ВТС-38 400

количество гребных винтов 2 ВФШ

Скорость хода наибольшая, уз. 30

Дальность плавания, мили

ходом 18 уз.. 6 500

ходом 15 уз. 8 000

Экипаж, чел. (в том числе офицеров) 179 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Otoraat» Mk 2

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект4 ПКР

Зенитный ракетный комплекс:

тип комплекса eCrotale Naval»

количество ПУ х направляющих 1x8

боекомплект26 ЗУР VT-1

РЛС УОDRBC 32

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 100/55 («Compact» Mk 2)

количество АУ х стволов (тип АУ).2 х 2 - 40/70 («Breda»)

резервная ОЭСУ.3 х «Naja»

Противолодочное:

количество ТА х труб 4x1- 533-мм

тип торпед F 17Р

СУ DLT-5

Авиационное:

количество х тип вертолетов 1 х SA 365F «Dauphm II»

оборудование ВПП. светотехническое с системой

принудительной посадки «Saraaha».

тип ангара. палубный

Ради оэлект ронное:

БИУС TAVITAC с системой Link W

РЛС обнаружения ВЦ и НЦ«Sea Tiger» (DRBV 15)

РЛС навигационная 2 х тип 1226

СУ оружием общекорабельная «Vega» с РЛС «Castor ПВ»

средства РТР. DR 4000

активные средства РЭП«Janet»

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» (2 х 10- 127-мм)

ГАС с подкильной антенной.TSM 2630 «Diadon»

ГАС с буксируемой антенной «Sorel»

Контракт (известен как контракт «Sawari I») на постройку двух многоцелевых фрегатов с фирмой «Thomson-CSF» правительство Саудовской Аравии заключило в начале 1980 г. Они прежде всего предназначались для обеспечения безопасности торговых коммуникаций в районе Аравийского полуострова. В соответствии с контрактом фрегаты должны были стать уменьшенной версией французских эсминцев Georges Leygues. Фрегаты Саудовской Аравии имеют сходный состав вооружения (за исключением ПКРК и 40-мм ЗАК), дизельную ГЭУ (на Georges Leygues использована установка дизель-газотурбинная, только с раздельной работой двигателей). Они имеют гладкопалубный корпус, разделенный водонепроницаемыми переборками на 14 отсеков, с двойным дном на большей части длины, продольным набором, рамными шпангоутами. Корабли типа Madina из-за сравнительно небольших размеров обладают невысокой мореходностью, что ограничивает район их боевого использования. В качестве системы стабилизации использованы скуловые кили и активные управляемые рули. ГЭУ состоит из четырех 18-цилиндровых дизелей, работающих попарно на два ВФШ. Энергетическая установка размещена в двух смежных отсеках. В кормовом МО расположены редукторы и муфты сцепления, а в носовом - электростанция с двумя ДГ.

Фрегаты данного типа прошли модернизацию на верфи фирмы DCN в Тулоне: Madina - с января 1995 г по апрель 1997 г; Hofouf-c октября 1996 г. по июнь 1998 г., а остальные два корабля -с марта 1999 г. по середину 2000 г. В ходе этих работ установлены БИУС TAVITAC с системой Link W, ПКРК «Otomat», новые акустические приборы, система принудительной посадки вертолетов и ОЭСУ VIGY 105.

СОЕДИНЕННОЕ КОРОЛЕВСТВО ВЕЛИКОБРИТАНИИ И СЕВЕРНОЙ ИРЛАНДИИ

Великобритания является одним из самых активных участников NATO. В случае крупномасштабного военного конфликта ее ВМС должны обеспечивать защиту атлантических коммуникаций, вести борьбу с подводными лодками (прежде всего подразумевались атомные ПА советского ВМФ) и действовать в составе корабельных группировок блока. Фрегаты относятся к наиболее современным и многочисленным надводным кораблям флота, способным решать весь крут свойственных им задач. В мирное время они участвуют во внешнеполитических акциях, а также в демонстрации присутствия в стратегически важных районах мира.

Тип Norfolk (Duke пр. 23) - 16 единиц

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 3 500

полное. 4 200

Главные размерения, м:

длина наибольшая (по КВЛ). 133 (122,7)

ширине! наибольшая lb, I

осадка при полном водоизмещении..5.5

осадка наиболее выступающей частью 7,3

ФРЕГАТ GRAFTON

Главная энергетическая установка:

тип дизель-газотурбинная с электродвижением

количество х гип ГТД -

–  суммарная мощность, л.с. 2 х SM1A '* или SM1C '* -31 100

количество х тип ДЛ -

–  суммарная мощность, л.с 4 х 12СМ-С 100

количество ГЭД- суммарная мощность, л.с 2 - 4 000

количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая… 28

на электродвижении. 15

Дальность плавания, мили:

ходом 15 уз 7 800

ходом 18 уз. 1 000

Экипаж, чел. (в том числе офицеров) 181 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Harpoon»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект 8IIKPRGM84C

СУ GWS-60

Зенитные ракетные комплексы:

тип комплекса. «Sea Wolt»

количество ПУ х направляющих (тип ПУ) 1 х 32 (ВПУ)

боекомплект. 32 ЗУР «Sea Wolf VLS»
