Подводная моторная байдарка:

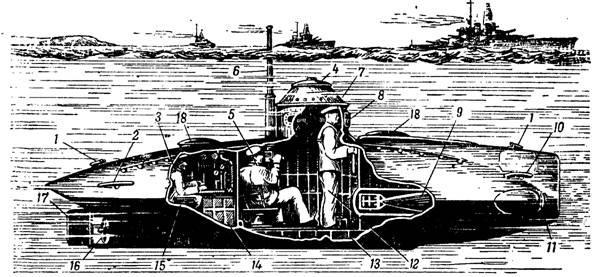

1 и 31 – горизонтальные рули; 2 – опускной поручень; 3 – манометр; 4- выключатель электромотора; 5- управление рулями; 6- управление ходом; 7 – всасывающий клапан; 8 и 12 – клапаны для подачи сжатого воздуха из резервуаров в балластные цистерны; 9 – диферентомер; 10 – компас; 11 – глубомер; 13 и 24 – балластные цистерны; 14 – резервуары со сжатым воздухом; 15 – аккумуляторы; 16 – палуба; 17-выдвижная мачта; 18, 21, 36 – носовые и кормовые цистерны для регулирования пловучести и выравнивания диферента; 19 – резиновый буфер (для смягчения удара при соприкосновении с кораблем противника); 20 и 34 – водонепроницаемые переборки; 22 – цельносварный корпус; 23 – электропровода, проходящие внутри труб; 25 – продувочные клапаны; 26 – кингстон; 27 – клапан для впуска забортной воды; 28 – электроизмерительный прибор; 29 – рычаг для подъема и опускания сиденья водителя; 30 – кожух ходового электромотора; 32 – винт; 33 – вертикальный руль; 35 – светящийся буек; 37 – радиоустановка; 38 – место водителя байдарки; 39 – подрывные снаряды.

Вверху слева: подводная байдарка в надводном и в полупогруженном положении. Вверху справа: подводная байдарка на грунте у берега, занятого противником. Внизу справа: водитель отправляется на берег для выполнения задания. Внизу слева: подводная байдарка «пришвартовалась» к днищу корабля противника. Ее водитель прикрепляет к днищу корабля подрывные снаряды замедленного действия.

Внизу в середине; байдарка уходит от цели.

Во втором случае байдарка скрытно подходит к берегу противника (в вечернее или ночное время) и ложится на грунт недалеко от линии прибоя. Выпущенный под самую поверхность воды фосфоресцирующий буек показывает место ее подводной стоянки. Водитель покидает байдарку, неся с собой необходимое снаряжение, и выходит на берег для выполнения задания.

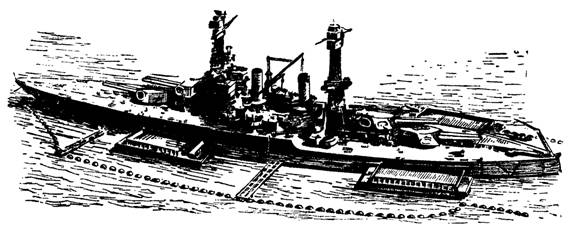

Мореходность и живучесть подводных байдарок очень малы, а радиус действия ничтожен. Они не могут брать с собой большого количества взрывчатого вещества. Поэтому подводные байдарки могут применяться лишь в хорошую погоду, на ограниченных водных пространствах (в каналах, узких проливах, на реках), против неподвижных объектов (корабли на якоре или в гавани, пловучие доки, портовые сооружения).

Схема работы двигателя подводной лодки. Сверху: дизель – электромотор. Внизу: дизель – водородный двигатель.

Новое в устройстве подводной лодки

Запас электроэнергии в аккумуляторах подводной лодки настолько мал, что его хватит всего лишь на 1-2 часа полного хода под водой. Если нужно дольше или чаще скрываться под водой, приходится строго экономить энергию и сбавлять ход до 3-5 узлов. Тогда энергии хватит иа 20- 30 часов подводного хода. Все же наступает в конце концов момент, когда весь запас энергии в аккумуляторах иссякает и их нужно снова зарядить. А для этой цели нужно всплыть на поверхность. Хорошо, если ни вблизи, ни на горизонте нет кораблей противника, – тогда задача решается просто. А как быть, если враг близко, если нельзя всплыть, а лодка не имеет подводного хода, потеряла движение, застыла на месте и не может ни атаковать, ни уйти? Необходимость время от времени всплывать на поверхность для зарядки аккумуляторов- большой недостаток в устройстве подводной лодки.

Аккумуляторы имеют еще и другой недостаток- тяжелым грузом лежат они в нижних помещениях корабля, составляя десятки, а то и сотни тонн излишнего водоизмещения. Как хорошо было бы обойтись без них, без их отягчающего веса! Как хорошо и удобно было бы иметь только один двигатель и для надводного и для подводного хода и не всплывать поневоле! Еще не так давно это было мечтой подводников, и, казалось, неосуществимой.

Дизельмотор не годится для подводного хода, даже если каким-нибудь способом удалось бы снабдить его достаточным запасом воздуха. Ведь отработанный газ, как в торпеде, будет пузырьками выходить на поверхность, получится пузырчатый след, и это позволит обнаружить лодку. Как же быть? Хорошо бы иметь под водой такое горючее, которое вовсе не давало бы следа. Но как решить такую задачу?

Еще С. К. Джевецкий больше 40 лет назад разработал проект подводной лодки с единым двигателем для надводного и подводного хода. Тогда этот проект не был осуществлен, и задача решалась уже в наши дни. На поверхности такой двигатель питают обычным жидким топливом, а под водой – смесью из кислорода и водорода. Оба эта газа добываются… во время плавания из морской воды.

Когда лодка идет в надводном положении, работает мотор надводного хода. Он приводит в движение динамомашину – получается электрический ток. Но теперь этот ток уже не накапливается в аккумуляторах, их нет на корабле. Ток идет в особый аппарат – электролизер. Там он разлагает поступающую извне морскую воду на кислород и водород. Оба газа собираются в отдельные резервуары, сжимаются в них и хранятся как горючее для подводного хода. Подводная лодка погружается. Прекращается подача жидкого горючего в мотор; вместо него в цилиндры того же мотора подаются водород и кислород. Водород сгорает в кислороде, но отработанного газа не получается. Никакие пузырьки не поднимаются на поверхность. Кислород и водород- составные части воды; когда эти газы сгорают в цилиндрах мотора, продукты их сгорания уходят в море в виде воды и бесследно исчезают.

Такое решение задачи избавляет от аккумуляторов и, по видимому, обеспечивает лодку при подводном ходе на большой срок, освобождая ее от необходимости всплывать для пополнения запаса горючего.

Примерная схема подводной лодки, которой не приходится всплывать на поверхность для возобновления запаса воздуха и зарядки аккумуляторов. Особая труба, подобие «воздушного перископа», снабжает ее воздухом.

1 – Клапан в трубе препятствует проникновению воды. 2 – Выхлоп отработанных газов двигателя. 3 – Полая мачта обтекаемой формы, через которую проходят трубопроводы для приема воздуха и выхлопа газов двигателя. 4- Ходовой перископ. 5 – Боевой перископ в опущенном положении, в – Механизмы погружения и всплывания. 7 – Один дизельмотор движет лодку по ее курсу, другой заряжает аккумуляторные батареи. 8 – Электромотор подводного хода. 9- Камбуз. 10- Аккумуляторные батареи. 11-Офицер у перископа в центральном посту. 12 – Балластные цистерны. 13 – Жолоб для укладки опущенной мачты (с трубопроводами). 14 – Водонепроницаемый кожух шарнирного соединения мачты с корпусом лодки.

Уже в конце второй мировой войны стало известно, что существуют подводные лодки со специальной трубой, со своего рода «воздушным перископом». Корабль всплывает лишь настолько, чтобы незаметно высунуть на поверхность верхний конец этой трубы, и через нее засасывает необходимый двигателям воздух.

Все же до сих пор скрытность подводной лодки недостаточна. Если ее не видно с поверхности, то ее могут услышать. Ведь механические «уши» есть и на надводных кораблях. Эти «уши» улавливают шум винтов подводной лодки и открывают не только ее присутствие под водой, но и указывают, где и на каком расстоянии она прячется. Значит, нужно сделать подводную лодку бесшумной. Эта задача, по видимому, уже частично решена – во вторую мировую войну было немало случаев, когда подводные лодки проскальзывали в глубину защищенных баз противника, мимо ряда настороженных шумопеленгаторных станций и беспрепятственно добирались до кораблей противника, топили и повреждали их и так же благополучно выбирались в открытое море.

Но для выслеживания противника и для атаки подводной лодке снова приходится жертвовать своей скрытностью, всплывать под перископ. А это снова связывает подводную лодку с поверхностью – бурун от перископа выдает ее противнику. Значит, нужно снабдить подводный корабль такими «глазами», которые «видели» бы сквозь толщу морской воды. Но под водой лодка «слепа». Значит, только ощупывание противника может заменить ей «зрение». Новейшие звуковые (гидроакустические) приборы, особые механические '«уши», которые заменяют кораблю осязание, нащупывают противника, определяют его курс и расстояние, на котором он находится, заменяют подводной лодке ее перископ и выводят в атаку без необходимости высунуть его на поверхность. Подводный корабль становится подлинно невидимым в бою.

Итак, подводная лодка сделалась полностью скрытной, ее не видно и не слышно. Как будто теперь в бою ничто не выдает места, где она скрывается. Оказывается, это не совсем так.

Проект подводной лодки, вооруженной летающими бомбами (по рисунку, опубликованному в зарубежной печати). По мысля авторов таких проектов, на корпусе подводной лодки можно надстроить водонепроницаемый ангар для радиоуправляемых самолетов-снарядов с ракетными двигателями.

Мы уже знаем о пузыре, вздымаемом газами или сжатым воздухом при торпедном выстреле подводной лодки. Затем остался еще пузырчатый след торпеды на воде. Там, где этот след начался, – место, где притаилась подводная лодка, туда и устремятся ее надводные противники. Не так давно появились в печати сведения о том, что и эта задача была решена подводниками во время второй мировой войны. Только беспузырная стрельба и бесследная торпеда делают подводный корабль полностью скрытным.
