В отделении управления перед креслом механика-водителя располагаются приборная доска, штурвал, три педали, рычаги управления различными системами и трансмиссией и другие органы управления агрегатами машины. Управление трансмиссией осуществляется с помощью гидравлической системы, что значительно облегчает работу механика-водителя.
Командир машины, он же командир мотострелкового отделения, располагается в отделении управления за механиком-водителем. Для посадки командира в крыше корпуса имеется люк с крышкой, открывающейся вверх вперед. Несмотря на то, что он вращается на 360 градусов, угол обзора в горизонтальной плоскости составляет только 270 градусов из-за того, что часть сектора обзора закрывает башня. В крышке люка смонтирован бинокулярный, перископический комбинированный (дневной-ночной) прибор наблюдения ТКН-ЗБ с пятикратным увеличением дневного и 4,2-кратным увеличением ночного каналов наблюдения. Прибор связан тягой с инфракрасным прожектором ОУ-3 ГА2. Дальность видения ночью через прибор ТКН-ЗБ с использованием инфракрасного
МТО, отделение управления с рабочими местами механика-водителя и командира совмещены по длине машины и разделены теплозвукоизоляционной перегородкой, в которой имеются люки для доступа к агрегатам МТО. Агрегаты трансмиссии — главный фрикцион, коробка передач и планетарные механизмы поворота скомпонованы в одном блоке в передней части машины. Двигатель и агрегаты обслуживающих его работу систем установлены за элементами трансмиссии в правой части корпуса.
В средней части машины установлена одноместная вращающаяся башня с комплексом вооружения и местом наводчика-оператора, за ней в кормовой части машины находится десантное отделение на восемь пехотинцев. Мотострелки сидят по оси машины лицом к бортам, посадка и высадка производятся через две кормовые двери, в которых выполнены баки для топлива. При преодолении водных преград для более надежного и плотного закрывания дверей их замки снабжены специальным механизмом задрайки дверей, приводимым в действие изнутри. Для покидания машины десантом или для ведения ими огня из индивидуального оружия могут также использоваться четыре люка в крыше десантного отделения с откидывающимися вверх к центру оси машины крышками.

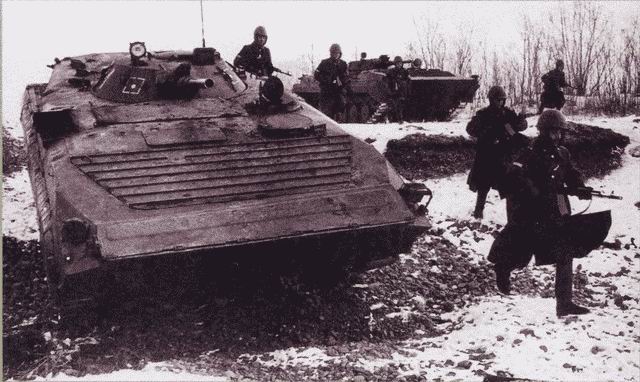

Атака мотострелкового подразделения при поддержке БМП-1. На этой фотографии хорошо видна верхняя передняя часть корпуса БМП-1 над МТО (АСКМ).
На одном из интернетовских сайтов (сейчас уже не вспомню на каком, а жаль) прочитал по поводу баков в кормовых дверях любопытнейшую информацию: «На время ведения боевых действий рекомендуется отсоединить их (баки в дверях) от топливной системы и заполнить песком, чтобы обеспечить дополнительную защиту от огня противника и повысить пожарную безопасность». Это лишнее подтверждение тому, что сейчас пишут о вооружении и военной технике все кому не лень, и чаще те, кто видел эту технику на картинках в том же самом Интернете (часто с неправильными подписями). Интересно было бы спросить автора того «постулата» о песке в баках, как он собирается потом тот песок удалять?
Между двумя рядами стрелков установлены топливный бак, аккумуляторные батареи, приборы электрооборудования машины. Эти установленные элементы одновременно служат спинкой для мотострелков, сидящих спиной к спине. Над топливным баком предусмотрено место для крепления переносного зенитного ракетного комплекса (ПЗРК) 9К32 «Стрела-2» или противотанкового гранатомета РПГ-7. Для ведения огня из личного оружия десанта в десантном отделении имеется девять амбразур с шаровыми опорами в бортах и в левой кормовой двери машины. Две передние амбразуры рассчитаны под установку пулеметов ПК (ПКМ), остальные — под установку автоматов. Амбразуры оборудованы шаровыми опорами со специальными замками для крепления оружия, что исключает производство случайного выстрела внутрь машины при движении по пересеченной местности, а также снижает вероятность попадания внутрь отравляющих веществ и радиоактивной пыли при действиях на зараженной местности. Для снижения загазованности внутри машины при стрельбе из оружия десанта амбразуры оборудованы устройствами отсоса пороховых газов. Они выполнены на специальных отражателях, устанавливаемых на оружие стрелков для предотвращения полетов экстрагированных во время стрельбы из автоматов гильз. В обычном положении амбразуры закрываются бронированными крышками, которые можно открывать изнутри машины. Для ведения наблюдения десантом за местностью установлены 10 перископических призменных приборов ТНПО-170 с электрообогревом. Каждый прибор обеспечивает угол обзора по горизонту 94 градуса, по вертикали не менее 23 градусов.
В специальных укладках в десантном отделения можно разместить две ракеты 9М32 ПЗРК «Стрела-2» или пять гранат ПГ-7В для РПГ-7,10 ручных гранат Ф-1, сигнальный пистолет с 12 сигнальными ракетами.
Корпус и коническая низкопрофильная башня, сварные из катаных листов броневой стали.
С целью повышения жесткости корпуса днище имеет продольные выштамповки и поперечные полые балки, внутри которых проходят торсионные валы подвески.
Снаружи по бортам корпуса машины крепятся экраны, которые закрывают верхние ветви гусениц. Они обеспечивают уменьшение выброса пыли при движении по фунтам и создают совместно с гидродинамическими решетками, установленными на корме, так называемый гидродинамический туннель, который создает движущую силу на воде за счет перематывания гусениц.
На
машинах выпуска с середины 1970 года объем корпуса был несколько увеличен, также были изменены углы наклона лобовых броневых деталей с целью улучшения водоходных качеств машины. Такие машины в технической документации получили обозначение «объект 765 Сп.2».Огневая мощь БМП-1
На период создания и принятия на вооружение огневая мощь БМП-1 значительно превосходила по своим показателям все имеющиеся образцы бронетехники мира в своем классе. Изначально по ТТТ машина должна была эффективно вести борьбу с танками и другими бронированными целями противника, чем и был обусловлен явно «противотанковый» характер комплекса вооружения машины.
Основным оружием комплекса вооружения БМП-1 является 73-мм гладкоствольное полуавтоматическое орудие 2А28 «Гром», разработанное конструкторами ЦКИБ СОО (г. Тула) на базе станкового противотанкового гранатомета СПГ-9. С орудием с правой стороны от него спарен 7,62-мм пулемет ПКТ. На бронемаске и стволе орудия смонтирован кронштейн для установки и пуска ПТУР 9М14М комплекса управляемого вооружения 9К14 «Малютка».
73-мм орудие 2А28 «Гром» предназначено для стрельбы по танкам и другим бронированным объектам, а также для подавления живой силы и огневых средств, находящихся в легких укрытиях. Орудие с коаксиальным гидрооткаником установлено в амбразуре башни на цапфах, опирающихся на игольчатые подшипники, закрепленные в обоймах, смонтированных в приливах башни и зафиксированных клиньями. Затвор орудия клиновой полуавтоматический.
Стрельба из орудия ведется выстрелами ПГ-15В активно-реактивного типа с кумулятивной боевой частью. Боекомплект орудия составляет 40 выстрелов, которые размещены в конвейере механизма заряжания. С 1974 года в боекомплект БМП-1 включен выстрел ОГ-15В с осколочной гранатой.
Благодаря использованию в комплексе вооружения механизма заряжания техническая скорострельность орудия составляет 8-10 выстрелов в минуту. Механизм заряжания электромеханический, полуавтоматического действия. Он состоит из конвейера с приводом и механизма подачи выстрела. Конвейер, представляющий собой, по сути, механизированную боеукладку, предназначен для размещения, хранения и транспортировки выстрелов и выведения их на линию выдачи. Захват выстрела из гнезда конвейера, его подъем на линию заряжания и досылка в ствол орудия производятся механизмом подачи выстрелов. После введения в состав боекомплекта БМП-1 для повышения эффективности борьбы с живой силой противника выстрелов ОГ-15В с осколочно-фугасной гранатой (с июля 1974 года), из состава механизма был исключен механизм подачи выстрелов (машины «объект 765 Сп. З»), так как заряжание ОГ-15В разрешалось производить только вручную в целях исключения случайного взрыва при утыкании выстрела. Поэтому заряжание орудия выстрелами ПГ-15В экипажи стали производить тоже вручную.
Прицельная дальность стрельбы кумулятивной гранатой достигает 1300 м, а дальность прямого выстрела по цели высотой 2 м — 765 м. Бронепробиваемости кумулятивной гранаты выстрела ПГ-15В вполне достаточно, чтобы поражать в пределах дальности стрельбы танки, имевшиеся в то время на вооружении армий НАТО (М60А1, Leopard, AMX-30B, Chieftain), даже в лобовые проекции, не говоря уже при попаданиях в борт или в корму.
7,62-мм спаренный пулемет ПКТ предназначен для стрельбы по живой силе противника и другим небронированным целям. Боевая скорострельность спаренного пулемета с ленточным питанием составляет 200–250 выстр./ мин. Его боекомплект составляет 2000 патронов, снаряженных в одну ленту и уложенных в специальный короб, расположенный под пулеметом в боевом отделении. Такая система питания исключает надобность перезаряжания пулемета в боевой обстановке. Прицельная дальность стрельбы из спаренного пулемета составляет 1800 м.
Спаренная установка орудия 2А28 «Гром» и пулемета ПКТ имеет угол возвышения +30 градусов, угол снижения -4 градуса. Приводы наведения установки электромеханические с импульсным регулированием скорости наведения. Максимальные скорости наведения по горизонтали и вертикали составляют не менее 20 и 6 град./с, а минимальные — не более 0,1 и 0,07 град./с соответственно. Имеются дублирующие ручные механические приводы наведения.
Для борьбы с танками и другими бронированными целями на дальностях свыше дальности действительной стрельбы из орудия «Гром» имеется комплекс управляемого вооружения 9К14 «Малютка» (по терминологии НАТО — АТ-1 Sagger). Он позволяет вести эффективную стрельбу на дальностях от 500 до 3000 м. Бронепробиваемость ПТУР 9М14М составляет 400 мм гомогенной брони, что обеспечивало надежное поражение любого танка того времени.
Комплекс управляемого вооружения БМП-1 состоит из управляемой ракеты 9М14М и пусковой установки, включающей пусковой кронштейн, направляющую, а также аппаратуру управления 9С428. Направляющая вместе с ракетой крепится в укладке в боевом отделении. Пусковой кронштейн закреплен сверху на орудии. Направляющая с ракетой устанавливается на пусковой кронштейн при переводе ПУ из походного положения в боевое.

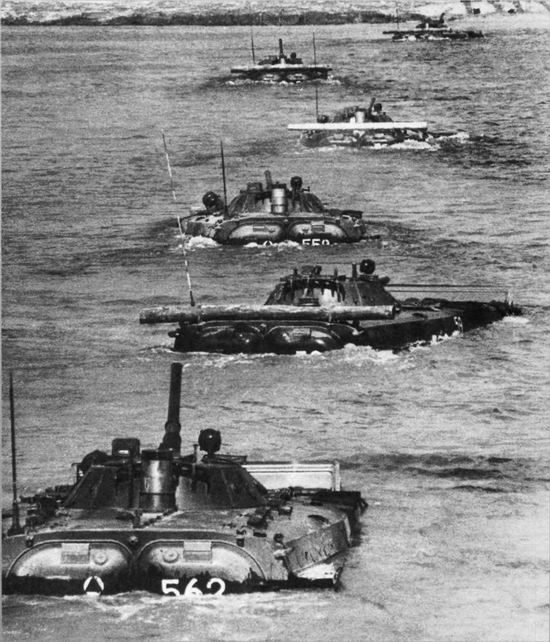

Преодоление БМП-1 водной преграды вплавь. 1987 год. На фотографии видно, что на второй снизу БМП-1 воздухопитающая труба полностью не поднялась (ИТАР-ТАСС).
