Боевые машины пехоты НАТО

В 1963 году произошло важное событие в развитии бронетанковой техники ФРГ — на вооружение был принят основной боевой танк «Леопард». В 1964 году появилась мотопехота на плавающих американских БТР М113 (MTW), предназначенная для ведения боевых действий в высоком темпе, с форсированием водных преград с ходу. Уже к началу 1967 года 14 танковых батальонов перевели с танков М47 на «Леопард». В мотопехотной бригаде стало уже два мпб на БТР и лишь один на автомобилях. Последнее постепенно исчезали из состава боевых войск — в начале 70-х пехота на автомобилях осталась только в территориальных частях, а после реорганизации последних в 1981 — 1983 гг. фактически исчезла. Но и БТР HS-30 уже не мог решать задачи взаимодействия с танками «Леопард», имевшими скорость движения до 70 км/ч, а его вместимость была меньше численности мотопехотного отделения — 10 человек. Между тем устав HDV 100/1 «Вождение войск» гласил, что «лишь тесное взаимодействие танков и мотопехоты на поле боя обеспечивает наибольший успех».

Параллельно с танком «Леопард» (проект Standart) велась разработка боевой машины пехоты проекта Neu — «новый» для совместных действий. Причем согласовывались не только боевые свойства танка и БМП, но и вопросы материально-технического обслуживания. БМП проектировали те же фирмы, что создавали «Леопард» — «Рейншталь-Ганомаг» (в годы второй мировой «Ганомаг» выпускала БТР Sd.Kfz.251) и «Рейншталь- Хеншель» (хорошо известная своим танком «Тигр»). Разработка БМП заняла 9 лет. Первые образцы были показаны в 1960 — 1961 гг., всего же построили и испытали 23 опытные машины, различавшиеся компоновкой и установкой вооружения. Окончательный вариант был выбран в 1966 году (М1966 Neu), а в начале мая 1969-го БМП представили на полигоне Мюнстер военному руководству, включая инспектора сухопутных войск ФРГ генерал-лейтенанта Шнеца и инспектора танковых войск генерал-майора Гудериана — сына Гейнца Гудериана, еще в 30-е годы обосновавшего необходимость поддержки танков моторизованной пехотой. Машина получила название «Мардер» (куница) — немцы продолжили традицию второй мировой давать образцам бронетанковой техники имена хищных животных. На производство ассигновали 1,8 млрд, марок. Генеральным подрядчиком была выбрана «РейнштальАГ — Транспорттехник» в г.Касселе, второй фирмой стала «МАК Машинбау» в Киле. Производство началось в конце 1969 года и велось на двух сборочных линиях со средним темпом 55 единиц в месяц. До 1975 года фирмы выпустили соответственно 1159 и 977 БМП.

Компоновка «Мардер» призвана обеспечить максимальную защиту экипажа и десанта, наиболее удобное и безопасное спешивание и посадку в боевых условиях. Впереди справа расположено МТО, слева от него — место механика-водителя, позади — боевое отделение с вращающейся двухместной башней. В ней справа размещается командир машины (он же командир отделения в звании унтер-офицера), слева — наводчик. За башней находится десантное отделение, вмещающее семь стрелков — шестеро лицом к бортам по три в ряд, а седьмой (командир десантной группы, унтер-офицер) сидит по оси машины спиной по ходу и управляет кормовым пулеметом. Для высадки и посадки служит кормовая откидная дверь-аппарель с гидравлическим приводом и четыре круглых люка в крыше десантного отделения. Позади механика водителя имеется запасное место со своим верхним люком и перископическим прибором наблюдения. Здесь может размещаться командир роты или батальона (на командирских машинах), наводчик на марше (для помощи водителю в наблюдении) или член экипажа вышедшей из строя БМП.

Для основного вооружения выбрана вынесенная схема установки — над низкопрофильной башней на массивном кронштейне укреплен закрытый вращающийся в вертикальной плоскости бронированный лафет. В нем установлена автоматическая 20-мм пушка Mk20 DM5 Rh202 «Рейнметалл», а справа над ней — 7,62-мм пулемет MG3A1. Пушка имеет автоматику с отводом пороховых газов, снабжена пламегасителем; питание — ленточное, с подачей выстрелов электроконвейером из башни. Пушка призвана решать задачи борьбы с открытой и легкозащищенной пехотой, бронемашинами и воздушными целями, поэтому в боекомплект (1250 выстрелов) входят выстрелы с бронебойными и осколочно-фугасными снарядами. При начальной скорости 1300 м/с подкалиберный бронебойный снаряд пробивает на дистанции до 1000 м броню толщиной до 20 мм при угле встречи 60°. Максимальная техническая скорострельность— 1000 выстр/мин. Угол возвышения+65°, склонения -10°. Высота линии огня —2715 мм. Огонь по наземным целям ведется на дистанции до 1500 м, по воздушным — до 300 м. Эффективная дальность стрельбы по легкобронированным целям — 600 — 800 м. Пулемет представляет собой вариант единого MG3 (развитие MG-42 времен второй мировой войны), скорострельность до 1300 выстр/мин. Дистанционное управление пушкой и пулеметом — электромеханическое. Поворотный механизм башни — электрогидравлический и механический. Командир и наводчик имеют одинаковые средства управления огнем (за исключением дублирующего механического привода вертикальной наводки у наводчика), перископические ночные подсветочные и дневные прицелы PERI-Z11 (PERI-Z11А1) с 2- и 6- кратным увеличением. Призмы прицелов связаны с пушкой параллелограммным приводом и установлены параллельно, так что командир может контролировать наводку оружия и вводить корректировку. Вынесенная установка вооружения решила проблему с выбросом стреляных гильз (при размещении ее внутри башни потребовался бы специальный гильзосборник). Слева на башне крепился РПГ «Карл Густав» или 44-1А1 с дальностью стрельбы до 1000 м, однако стрельба из него требовала остановки, выхода гранатометчика из машины и снятия РПГ с крепления. Над люком командира десанта на особом бронированном поворотном лафете установлен второй пулемет MG3 с механическим дистанционным управлением и перископическим прицелом. Своеобразное возвращение к «многобашенной» схеме связано со стремлением обеспечить БМП максимально возможную огневую мощь и круговой обстрел для боя в глубине обороны противника. Дистанционно управляемый кормовой пулемет со сравнительно большим сектором обстрела в 160°, углом возвышения до +60° и склонения —15 позволяет вести огонь по пехотинцам — истребителям танков в заднем секторе и с бортов, может использоваться и для стрельбы по низколетящим воздушным целям. Общий боекомплект пулеметов БМП «Мардер» — 5000 патронов. Десант может вести огонь из своего оружия через шаровые установки, допускающие огонь в секторе ±20° с углами возвышения +25° и склонения -20°. Стеклянный глазок дает возможность вести прицельный огонь на дистанции до 100 м с места и до 50 м в движении. Ограничение числа установок двумя на борт обеспечивает стрелкам условия стрельбы без серьезных помех со стороны соседа. Для БМП обычного мотопехотного отделения индивидуальное вооружение экипажа и десанта включает пять 7,62-мм штурмовых винтовок G3, пять 9-мм пистолетов-пулеметов МР2 («Узи» бельгийского производства), два 9-мм пистолета Р-1, 18 ручных гранат. В другом варианте отделение на БМП вооружено одним РПГ (44-мм 44-1А1 или «Лянце», а позднее — 67-мм «Армбруст»), одним 7,62-мм единым пулеметом MG3, семью винтовками G3 (одна из них — с оптическим прицелом), тремя пистолетами-пулеметами МР-2 и двумя пистолетами Р-1.

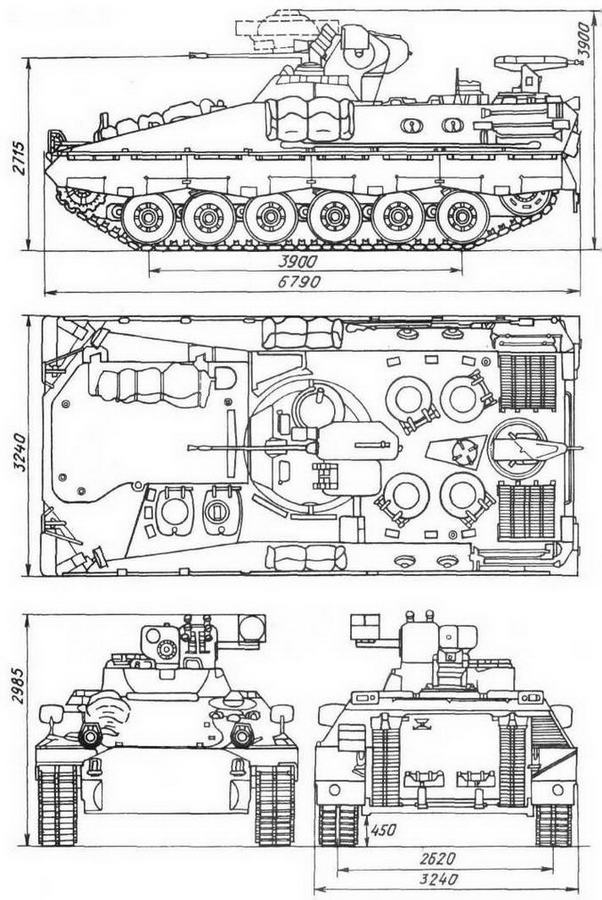

«Мардер» А1

Бронекорпус «Мардер» сварен из катаной стальной брони. Эффективность бронезащиты повышена большими углами наклона листов — наклон верхнего лобового составляет 75°. Лобовая броня толщиной около 30 мм защищает от оружия калибра до 20 мм (пушки «Эрликон» или Rh202, аналогичной вооружению самой «Мардер»), бортовая — от стрелкового оружия, осколков снарядов и мин. Борта машины прикрыты навесными резиновыми противокумулятивными экранами, армированными легким стальным каркасом. На башне, слева от лафета, установлен блок из шести 76-мм дымовых гранатометов, стрельба ведется залпами по 3 гранаты. Защиту от оружия массового поражения обеспечивает герметизация корпуса и ФВУ производительностью 3 м'/мин, создающая внутри машины избыточное давление. Купол ФВУ расположен на крыше десантного отделения между люками. При этом экипаж и десант могут находиться внутри машины до 24 часов.

В моторно-трансмиссионном отделении установлен четырехтактный шестицилиндровый V-образный многотопливный дизель МВ833 Еа-500 фирмы «Даймлер-Бенц» стурбонаддувом. Мощность 600 л.с. при 2200 об/мин, степень сжатия — 19,5. В боевом и десантном отделениях установлены три топливных бака общей емкостью 652 л. Этого хватает на 520 км движения по шоссе, а по хорошим дорогам Германии — до 600 км. Система смазки — с сухим картером. Радиаторы системы охлаждения с вентиляторами вынесены в корму машины и установлены по бокам от двери, причем система вентиляции конструктивно объединена с газовыпускной системой двигателя. Воздухозаборная система включает бункер с «циклонами» предварительной очистки, фильтре масляной ванной и набивку из проволочной канители. Имеется эжектор для отсоса пыли из выпускной системы.

Гидромеханическая трансмиссия HSWL-194 «Ренк», установленная перед двигателем, включает гидродинамический трансформатор и гидростатический редуктор, смонтированные в едином блоке. Коробка передач — планетарная, с гидротрансформатором на входе и механизмом реверса. Наличие гидротрансформатора снижает нагрузки на детали и узлы трансмиссии, но при этом он обладает невысоким КПД, дает дополнительное тепловыделение и снижает запас хода, поэтому он включается только для трогания с места, в тяжелых дорожных условиях и при переключении передач, а в остальных режимах блокируется. КПП обеспечивает 4 передачи вперед и назад, переключение производится электрогидравлическим приводом. Бортовые передачи включают планетарный ряд и цилиндрическую зубчатую передачу. Стоит отметить, что планетарный механизм поворота вполне традиционен для германского танкостроения. Управление — рулевым колесом автомобильного типа. Тормоза двухдисковые с гидропневматическим приводом от педали или механическим от рычагов. Педальный привод выполнен так, что при первоначальном нажатии включается гидродинамический тормоз КПП, а затем уже—тормоз соответствующего борта. Бесступенчатый механизм поворота позволяет достаточно плавно изменять радиус поворота машины. Гидротрансформатор, планетарные механизмы поворота и сервоприводы значительно облегчают работу механика-водителя. Органы управления сблокированы так, чтобы исключить неправильную последовательность действий, а на панели управления имеется световое табло, отображающее правильность выполняемых операций и состояние воздухоочистителя, позволяющее предотвратить аварийную остановку двигателя.

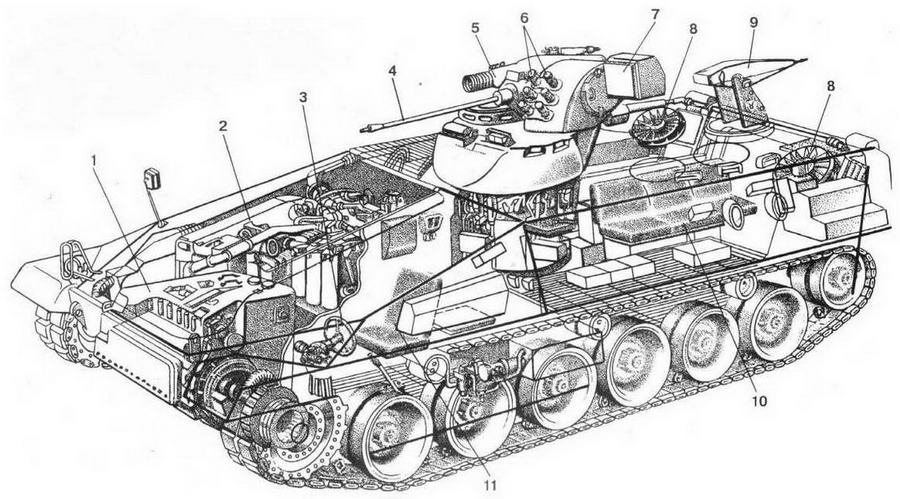

Компоновка БМП «Мардер»:

1 — трансмиссия, 2 — двигатель, 3 — рулевое колесо, 4 — 20-мм пушка, 5 - броневой кожух спаренного пулемета, 6—дымовыегранатометы, 7—прожектор, 8 — вентиляторы системы охлаждения двигателя, 9 — вынесенная установка кормового ' пулемета, 10—сиденья десанта, 11- сиденье механика- водителя.

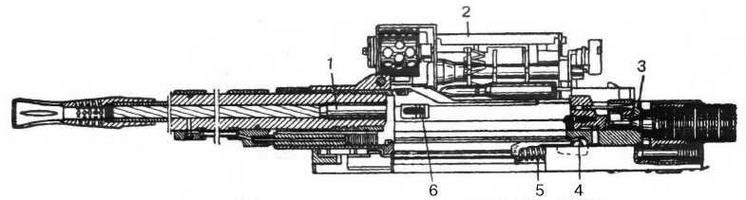

20-мм автоматическая пушка Мк20 DM5 Rh202:

1 — патронник, 2 — ленточный подающий механизм, 3 — затвор, 4 - защелка затвора в запирающем положении, 5 -возвратная пружина, 6 — упор боевого выступа.

Двигатель с трансмиссией составляют единый блок, над которым в верхнем лобовом листе выполнен большой люк с откидной крышкой. В сочетании с быстроразъемными соединениями валов и трубопроводов это позволяет заменять блок за 30 минут силами отделения штатного ремонтного взвода. Большая часть обслуживаемых узлов и агрегатов размещена в верхней части двигателя под люком. Для запуска зимой в систему охлаждения введено устройство обогрева двигателя, КПП и механизмов поворота производительностью 12 200 ккал/ч. Эксплуатации в зимнее время вообще уделено большое внимание — в системе охлаждения используется всепогодная смесь с антикоррозийной добавкой, боевое и десантное отделения снабжены воздушной отопительной системой, отделение управления —электроотопительной установкой.

Ходовая часть включает шесть опорных катков на борт и три поддерживающих ролика. Катки и ролики — сдвоенные обрезиненные. Подвеска — индивидуальная торсионная, 1-, 2-, 5-и 6-й катки снабжены гидравлическими телескопическими амортизаторами двустороннего действия с компенсационной камерой. На бортах имеются упоры для балансиров катков с буферами. Ведущее колесо переднего расположения. Мелкозвенчатая гусеница фирмы «Диль» — цевочного зацепления, с одним гребнем и резинометаллическими шарнирами. Литые стальные траки имеют наружную и внутреннюю резиновые беговые дорожки, причем наружные резиновые башмаки в зимнее время могут заменяться снегозацепами. Длина опорной поверхности составляет 3900 мм, ширина гусеницы—450 мм, колея — 2620 мм. Стандартный радиус поворота—3,8 м. Удельная мощность двигателя 21,3 л.с./т, эффективная трансмиссия и ходовая часть, удобство управления обеспечивают «Мардер» неплохую тактическую подвижность.

Средства связи включают две радиостанции SEM-25 фирмы SEL и ТПУ. При мощности 15 Вт и 2,5-м штыревой антенне дальность радиотелефонной связи на среднепересеченной местности — до 35 км. Имеется и дополнительный радиоприемник ЕМ-25. Каждый из четырех пользователей системы связи использует головные телефоны, ларингофон и переключающее устройство (панель управления) с усилителем. Последнее допускает и внутреннюю связь. Антенные вводы выполнены в верхнем листе корпуса позади механика-водителя и на крыше десантного отделения у бортов. С помощью выносного телефонного устройства и трехкилометрового кабеля можно вести переговоры и на удалении от машины, находясь в обороне, дозоре или засаде.
