Процесс чесания волокон как подготовка к прядению с древности оставался ручным до XVI в. Когда с развитием машинного производства стали появляться чесальные машины, в конце XVIII в. в странах Европы и в России в основном в начале XIX в., первые гребнечесальные машины появились в 1845 г. во Франции (конструктор Ж. Хейльман).

В России такие машины появились в 1760 г. в Серпейске на фабрике Р. Глинкова. Современные гребнечесальные машины – основное оборудование прядильного производства, они вырабатывают средней плотности равномерное длинное волокно. Дальнейшее усовершенствование чесальных машин развивается параллельно с другим оборудованием прядильного производства и направлено на увеличение производительности, качества, использование новых технологий и систем управления.

Деревообрабатывающий станок

Деревообрабатывающий станок – машина для обработки древесины.

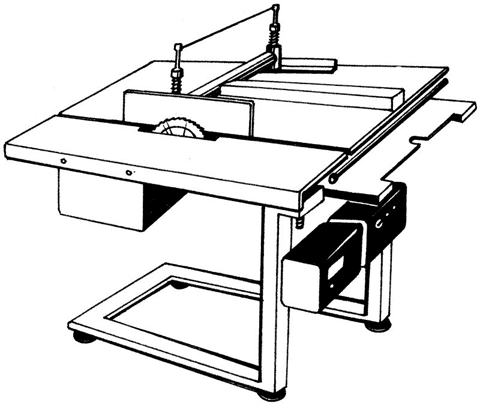

Деревообрабатывающий станок.

На деревообрабатывающем станке получают изделия и материалы из дерева: доски, брус, фанеру, древесные плиты, конструкции для изготовления мебели, окна, двери, тару, лыжи, паркет, перекрытия, музыкальные инструменты, детали для декоративной отделки интерьеров. Деревообрабатывающие станки используются на деревообрабатывающих заводах и в небольших мастерских. Комбинированный станок, способный выполнять разные действия, имеет несколько шпинделей, установленных на общей станице, универсальный имеет один шпиндель, но на нем устанавливают разные деревообрабатывающие инструменты. Механизм привода электрический, применяется также и дистанционное управление. Обработка древесины существовала очень давно, так как дерево использовалось и в домостроении, в судостроении, для изготовления мебели, посуды, оружия, различных конструкций. Но инструменты для деревообработки были примитивными и низкопроизводительными. Деревообрабатывающая промышленность как отрасль появилась в начале в. И с середины XIX в., с общим ростом машиностроения стала интенсивно развиваться. В России в конце в. началось фабричное изготовление мебели, фанеры и других изделий из древесины, но технический уровень производства отставал от развитых стран. Но в начале XX в. уже появились хорошо оснащенные предприятия по деревообработке, в основном лесопильные, в Архангельске, Онеге. В 30-е гг. XVIII в. рост деревообрабатывающих предприятий увеличился, что связано с общим развитием промышленности в стране. Деревообрабатывающие заводы были построены на Урале, Красноярске, Днепропетровске, Киеве, Ленинграде, Тавде, Карелии, на Дальнем Востоке и северо-западе. Сейчас деревообрабатывающая промышленность – это хорошо оснащенная, перспективная и развивающаяся отрасль народного хозяйства. На больших деревообрабатывающих заводах работают станки-автоматы, станки-комбайны, автоматические линии с дистанционным управлением.

Модификация деревообрабатывающих станков зависит от рода выполняемой работы. Виды деревообрабатывающих станков: дереворежущие, сборочные, отделочные. Самые распространенные – это дереворежущие станки. На таком станке специальными дереворежущими инструментами из древесины получают заданные заготовки, детали или изделия. Способы резания древесины различны – это распиливание, строгание, точение, сверление, фрезерование, шлифование, лущение. Для распиливания используются пилы возвратно-поступательного или прямолинейного вращения. Для фрезерования применяются прямолинейные или фасонные резцы, сверление осуществляется специальными сверлами. Строгание происходит на специальных строгальных станках. Шлифование осуществляется абразивным материалом. Для получения из отходов древесины сырья для целлюлозно-бумажных предприятий используется дробление. В зависимости от вида процесса резания и использованного инструмента деревообрабатывающие станки бывают распиливающие, строгальные, токарные, фрезерующие, сверлильные, дробильные, шлифовальные. Отделочные станки применяются для нанесения на готовые изделия лакокрасочных покрытий, декоративных, защитных. Для этого станки снабжены специальными вальцами. Дальнейшее совершенствование деревообрабатывающих станков направлено на увеличение скорости обработки древесины, производительности, использования новых способов или материалов, увеличение видов изготовляемой продукции и повышение ее качества.

Доменная печь

Доменная печь – устройство для производства чугуна восстановительной плавкой железных руд или концентратов. Основное оборудование доменного цеха – доменная печь – это круглая шахтная печь, футерованная огнеупорной кладкой. Для защиты кожуха печи от разгара используют холодильные устройства. Кожух печи и колошниковое устройство установлены на фундаменте и удерживаются колоннами. Исходный материал для плавки называется шихтой и состоит из железной руды, марганцевой руды, агломерата, окатышей. Шихта на колошник печи подается скипами или ленточным конвейером. Через приемную воронку скипы разгружаются в печь. Воздух подается через воздухонагреватели, продукт плавки выходит через летки в ковши, находящиеся в нижней части. Основные характеристики доменной печи – это полезная высота (расстояние между осью летки и нижней кромкой загрузочного конуса) и полезный объем, измеряющийся в м³. В России одни из самых мощных доменных печей с полезным объемом 5000 м³. Работа доменной печи – это непрерывный процесс, длящийся иногда до 10 лет, но несколько раз за этот срок печь останавливается на ремонт-замену изношенной кладки шахты. За этот срок печь может выплавить 8 млн т чугуна. Специальные измерительные приборы контролируют работу – ход доменной печи, регистрируют основные параметры загрузки и вдуваемого воздуха, качество состава шихты в соответствии с видом выплавляемого чугуна, температуру кирпичной кладки печи на разных горизонтальных осях, последовательность загрузки. Все процессы работы современной доменной печи автоматизированы. Автоматически осуществляются подача шихты, взвешивание, транспортировка, загрузка, поддерживается уровень засыпки и распределение шихты, влажность дутья, расход воды на охлаждение, переключение воздухонагревателей и управление режимом нагрева, регистрация состава колошникового газа, подача дутья. Изготовление чугуна было уже известно в древности в VI—IV вв. до н. э. в Китае. Чугун получали из высокофосфоритных железных руд, и из него отливали различные изделия. В Древней Греции в V—IV вв. до н. э. также была известна выплавка чугуна. Чугун – это сплав железа с углеродом. В древности чугун получали в горных или шахтных печах на древесном угле. Первые доменные печи появились в Европе в XIV в. Чугун использовали для производства оружия и строительных конструкций. Первые доменные печи в России были построены в 1630 г. в Туле и Кашире, в 1701 г. на Урале. И в середине XVIII в. Россия превосходила все европейские страны по выпуску чугуна. До середины XVIII в. основным топливом доменной печи был древесный уголь, но в 1735 г. Дерби использовал каменноугольный кокс. В 1766 г. И. П. Ползунов впервые применил паровую воздуходувную машину. В 1829 г. Дж. Нильсон – нагрев дутья. В 1857 г. Э. Каупер изобрел кирпичный воздухонагреватель регенеративного типа. В 70-х гг. XX в. Россия вышла на первое место в мире по выплавке чугуна. Сейчас доменное производство – это отрасль черной металлургии, в которой используются механизированные и автоматизированные системы и новейшие технологии. Известные ученые в России в этой области – М. А. Павлов, И. П. Бардин, М. К. Курако. Современные доменные печи оснащены системой централизированного управления и контроля, обеспечивающей регистрацию показателей приборов и комплексных показателей работы доменной печи – расхода кокса на 1 т чугуна и суточной производительности доменной печи в тоннах. Применяется дополнительное топливо, что снижает расход кокса и себестоимость чугуна. Усовершенствование конструкции доменной печи направлено на увеличение ее мощности (объема), улучшение подготовки сырья, внедрение новых прогрессивных, высокопроизводительных технологий.

Железнодорожный кран

Железнодорожный кран – стреловой самоходный подъемный кран. Его поворотная часть вместе с кабиной установлена на поворотный круг на автомобильном шасси. Механизм подъема груза – лебедка со стальным канатом, к которому крепится грузозахватное приспособление – крюк. Механизм приводит в движение дизельный двигатель. Управление краном осуществляет крановщик из кабины.

Стреловое устройство с негоризонтальным перемещением грузов, изменение вылета стрелы является установочным движением и осуществляется при ненагруженной стреле. Грузоподъемность железнодорожного крана переменная, и при наименьшем вылете стрелы и применении выносных опор она может быть до 40 т, а у специальных монтажных – до 300 т. Конструкции крана сварные и выполнены из прочных сплавов. Широкое использование кранов налажено в XX в., что связано с потребностью транспорта. Железнодорожные краны используются на перегрузочных, монтажных работах, на железной дороге, для чего могут быть установлены на рельсах. Модификации зависят от грузоподъемности. Основная задача совершенствования конструкции крана – это увеличение его основных характеристик: грузоподъемности, вылета стрелы, маневренности, высоты подъема груза, производительности.

Зубообрабатывающий станок

Зубообрабатывающий станок – металлорежущий станок, на котором обрабатываются зубчатые колеса и рейки – основные детали зубчатой передачи. Зубчатые передачи используются в редукторах и дифференциальных механизмах.

На зубообрабатывающих станках производят черновую и чистовую обработку зубьев, их доводку, закругление, приработку зубчатых колес. Для осуществления этих действий используют зуборезный инструмент. Самые первые металлорежущие станки появились в конце XVIII в. Но широкое их использование и внедрение произошло в середине XIX в. во многих странах Европы и России с ростом промышленного производства.

Современные металлорежущие станки используются на машиностроительных, станкостроительных производствах.

Модификация зубообрабатывающих станков различается по типу применяемого зуборезного инструмента, который осуществляет различную обработку зубчатых колес. Виды зубообрабатывающих станков: зубофрезерные, зубодолбежные, зубострогальные, зубошевинговальные, зубошлифовальные, зубохонинговальные, зубопритирочные, зубообкаточные, зубозакругляющие.

Зубофрезерные станки. Вертикальные, с подвижным столом и неподвижной стойкой или с неподвижным столом и подвижной стойкой. На таких станках нарезают различные зубчатые колеса. Основной зуборезный инструмент этого станка – червячная фреза. Станок позволяет нарезать зубчатые колеса диаметром 2—750 мм и с модулем 0,05—10 мм.

Зубодолбежные станки. Вертикальные, их зуборезный инструмент – долбяк, движущийся возвратно-поступательно параллельно оси заготовки. Нарезание происходит методом обкатки. На зубодолбежных станках нарезают цилиндрические зубчатые колеса с прямыми или косыми зубьями, наружного и внутреннего зацепления, блоки зубчатых колес, зубчатые рейки, секторы, шлицевые валики. Диаметры колес 15—500 м с модулем 0,2—6 мм, и диаметры 800—1600 мм с модулем 8—12 мм.

Зубострогальные станки. Обработка зубчатого колеса происходит методом обкатки одним или двумя резцами. На таком станке обрабатывают конические зубчатые колеса с прямыми зубьями. Процесс нарезания идет при движении резцов к вершине конуса заготовки, обратный ход – холостой. Модуль 2,5—25 мм, длина зуба 20—285 мм.

Зубошевинговальные станки. Обработка зубчатого колеса идет бреющим резанием, при взаимном скольжении зацепленных зубьев инструмента, и зубьев обрабатываемого зубчатого колеса, при встречном движении. Направление подачи – параллельное, диагональное и касательное. Зуборезный инструмент – шевер – дисковый, реечный или червячный. Дисковый и реечный предназначены для обработки зубчатых колес, червячный – для червячных.

Зубошлифовальные станки. Различаются по исполнению – с вертикальным или горизонтальным расположением обрабатываемого зубчатого колеса.

Их инструмент – фасонный шлифовальный круг. Шлифование идет методом обкатки. Шлифовальные круги совершают вращательное и возвратно-поступательное движение, обкатываясь по обрабатываемому зубчатому колесу, они своими торцами шлифуют поверхности зубьев.

Зубохонинговальные станки. Их инструмент – зубчатый хон – зубчатое колесо с геликоидальным профилем, из пластмассы, и отделано абразивным порошком, зернистость которого выбирается от требований к шероховатости поверхности. На таких станках уменьшают шероховатость поверхности профиля зубьев. Зубчатый хон устанавливается в центре станка и совершает вращательное и возвратно-поступательное движение вдоль своей оси и оси обрабатываемого зубчатого колеса.

Зубопритирочные станки. Их инструмент – притир – чугунное зубчатое колесо, смазанное смесью мелкого абразивного порошка с маслом. Притир находится в зацеплении с обрабатываемым зубчатым колесом, которое обкатывают тремя притирами. Оси притиров наклонены к оси обрабатываемого зубчатого колеса. Притиры совершают возвратно-поступательное движение. На этих станках осуществляют притирку зубчатых колес после их термической обработки.

Зубообкаточные станки. На них обрабатывают в масляной среде без абразивного порошка незакаленные зубчатые колеса. Инструмент этих станков – изготовленное с высокой точностью закаленное колесо. Оно называется лон. В процессе обкатки сглаживается поверхность зубьев обрабатываемого зубчатого колеса. Но такой способ обработки применяют только для изготовления зубчатых колес, не требующих высокой точности.
