Характеристиками генераторов являются диапазоны воспроизводимых частот и установки напряжения и мощности, точность установки частоты и выходного уровня. Дополнительные характеристики могут быть у разных типов генераторов: характеристики импульсов и модуляции.

Для начала работы переменный аттенюатор генератора соединяется с входом мостового сумматора. Диапазонный генератор сигналов подключается к другому входу мостового сумматора. Вход приемника подключается к выходу сумматора, а выход к вольтметру, сам приемник настраивается на одну частоту с кварцевым генератором. Диапазонный генератор настраивается на частоту уже настроенного приемника.

Изолятор

Изолятор – это прибор из изоляционных материалов, используемый для подвешивания электрических проводов и кабелей или для ввода проводов в здание. Название прибора происходит от французского слова isolateur. Изолятор обеспечивает безопасную передачу электроэнергии и сводит к минимуму потерю энергии в процессе передачи.

По своему применению изолятор может быть опорно-стержневым, линейным, фарфоровым, стеклянным и полимерным (композитным).

Опорно-стержневой изолятор применяется как опорный изолирующий элемент. Он поддерживает шины, проводящие ток, и ножи наружных разъединителей. Опорно-стержневой изолятор изолирует и крепит несколько частей, ведущих ток в электрических аппаратах и трансформаторных подстанциях. Кроме этого, опорно-стержневой изолятор входит в состав шинной опоры. Линейный изолятор применяется на электростанциях и подстанциях переменного тока. Линейный изолятор содержится в распределительных устройствах электростанции. Он незаменим на высоковольтных линиях электрической передачи. С помощью линейного изолятора подвешивают кабели и провода на опорах воздушных электрических передач. У фарфорового изолятора имеется ряд недостатков. Он склонен к разрушению и растрескиванию своей основы, может работать только при низком механическом напряжении, его прочностные свойства некрепки. Полимерный изолятор, в отличие от фарфорового, обладает рядом достоинств. Внешняя полимерная изоляция такого устройства при загрязненной атмосфере подтверждает свою особую стойкость. Такой изолятор изготавливается из электротехнического фарфора, покрывается глазурью и обжигается в печах. Из закаленного стекла изготавливаются стеклянные изоляторы с большой механической прочностью и малой массой. Полимерный изолятор, состоящий из специальных пластических масс, может применяться при различных диапазонах механических нагрузок и с разной температурой, что способствует его надежности и долговечности. Защитную оболочку стеклопластика, основной части полимерного изолятора, покрывает кремнийорганическая резина. Резина помогает изоляции быть стабильной и устойчивой даже в очень суровом климате. Любому воздействию механических и электрических нагрузок полимерные изоляторы противостоят и не разрушаются. Изолятору присущи малая масса и экономичность при замене и монтаже. Вид конструкции, класс напряжения, климатическое исполнение, материал защитной оболочки и т. д. – все это определяет тип полимерного изолятора. Арматура такого изолятора представляет собой оконцеватели (фланцы). На ремонт полимерных изоляторов приходится малое количество расходов, так как они обладают высокой устойчивостью к ударным нагрузкам и не используют мобильных телевышек для монтажа.

Обозначаются изоляторы условно по буквам и цифрам, «О» – опорный, «П» – полимерный изоляторы. Значение механической разрушающей силы и класс напряжения обозначаются через дефис: 10 кН-110 кВ или 20-220.

Пример расшифровки условной записи изолятора: ИОСПК-10-110/450-II-УХЛ1 ТУ 3494-001-52314081-99 – Изолятор опорный стержневой полимерный с защитной оболочкой, состоящей из кремнийорганической резины; 10 кН механической разрушающей силы на изгиб; 110 кВ класс напряжения; 450 кВ испытательного напряжения грозового импульса; может использоваться в районах со II степенью загрязнения; УХЛ – климатическое исполнение с 1 категорией размещения.

В состав подвесных изоляторов входят: изолирующая деталь из стекла или фарфора, чугунная шапка, стержень в форме пестика. Изолирующая часть скрепляет шапку и стержень, которые шарнирно соединяют изоляторы при формировании гирлянд.

Керамические опорно-стержневые изоляторы с 1990-х гг. стали проявлять свою низкую надежность. С 1998 г. к керамическим опорным изоляторам повышены технические требования и найден альтернативный опорно-полимерный изолятор. Преимущества опорных полимерных изоляторов проявляются в том, что они могут функционировать в местностях с холодным климатом и резкими перепадами температур, в сейсмически опасных зонах и в районах с загрязненной атмосферой.

Иконоскоп

Иконоскоп – это передающая трубка, накапливающая электрические заряды и преобразующая оптическое изображение в сигналы телевидения. Название передающей трубки происходит от греческих слов eikon – «изображение» и skopeo – «смотрю». Иконоскоп во многом сходен с кинескопом, приемной трубкой телевизора. Он состоит из экрана, запоминающего изображение, электронной пушки, которая создает электронный луч, и отклоняющейся системы трубки, передвигающей луч по экрану. Кроме этого, в его состав входят мозаичный фотокатод, слюдяная и сигнальные пластины, два анода, модулятор, резистор, оптическая система и колба трубки. Внешняя сторона экрана иконоскопа представляет собой слюдяную пластину с мозаикой. Мозаика состоит из нескольких миллионов микроскопических серебряных фотокатодов, которые покрыты цезием или окисленным цезием. Объектив телевизионной камеры изображение в форме проекции переносит на мозаику. Этот световой поток вызывает на светочувствительной поверхности потенциальный рельеф, распределяющий электрические заряды. С другой стороны располагается сигнальная пластина, образующая вместе с фотокатодом конденсатор.

Под воздействием света фотокатоды теряют электроны, приобретая положительный заряд. Чем сильнее освещен участок, тем больший заряд получают фотокатоды. За счет подобного процесса на мозаике воссоздается изображение в электрическом варианте. Электронная пушка выпускает луч, направление и цель которого выбирает отклоняющая система. Электронный луч в определенной последовательности обегает всю мозаику и разряжает конденсатор с помощью резистора.

Иконоскоп был запатентован С. И. Катаевым в 1931 г. Однако первую модель иконоскопа через два года сконструировал американский ученый В. К. Зворыкин. В Советском Союзе первый иконоскоп был выпущен в 1934 г.

С помощью иконоскопа сделалось возможным передавать «живые» сцены и кинофильмы при высокой освещенности. С середины XX в. стали разрабатываться и выпускаться более совершенные передающие телевизионные трубки, такие, как супериконоскоп и др. Иконоскоп накапливал заряд, поэтому стал первой телевизионной трубкой, использующей световую энергию изображения. Энергия, с помощью объектива спроецированная на мишень мозаики, была достаточно эффективна.

Иконоскоп входит в состав телевизионной камеры, в которой световое изображение превращается в электрические сигналы.

Камера-обскура

Камера-обскура (в переводе с латинского буквально – «темная комната») – это простейшее оптическое устройство (приспособление), позволяющее получить на экране изображения предметов, предшественник фотокамеры.

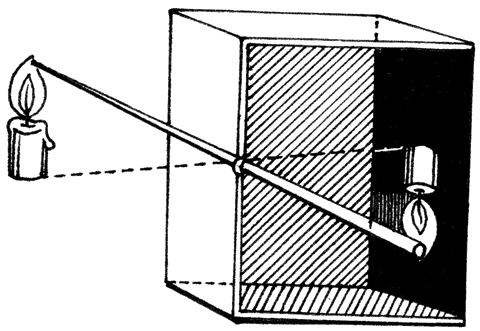

Камера-обскура.

Принцип действия камеры-обскуры заключается в следующем. Если в одной из стенок темного ящика сделать небольшое отверстие, то на противоположной стенке ящика (внутри его) образуется видимое световое изображение всех освещенных предметов, находящихся перед отверстием, при этом изображение будет перевернутым. Размеры изображаемых предметов (или, другими словами, масштаб увеличения) зависят от расстояния между отверстиями и стенкой, на которой возникает изображение. Чем больше это расстояние, тем большими будут выглядеть изображаемые предметы. При этом качество изображения находится в прямой зависимости от величины отверстия. Чем оно меньше, тем резче изображение и тем оно темнее. С увеличением отверстия резкость изображения ухудшается, зато его яркость возрастает.

Все современные фотоаппараты есть не что иное, как все та же древняя камера-обскура, только снабженная различного рода вспомогательными механизмами. Принцип действия ее остался прежним.

Этот принцип был известен ученым давно. О нем еще в середине IV в. до н. э. упоминал в одном из своих трудов великий мыслитель древности Аристотель. В то время камера-обскура в том виде, какой она стала позже, еще не была известна. Дело в том, что принцип ее действиям можно наблюдать в любом темном помещении с отверстием для света, в том числе в комнате, что и делал, по всей вероятности, Аристотель.

Такая комната и называлась первоначально камерой-обскурой. Позже по аналогии с «темной комнатной» камерой-обскурой стали называть деревянный или металлический ящик с отверстием в передней стенке, куда вставлялась простая двояковыпуклая линза в оправе, а вместо задней стенки крепилась полупрозрачная бумага или матовое стекло.

Судя по некоторым источникам, первую камеру-обскуру построил английский философ и естествоиспытатель Роджер Бэкон (1217—1294). Он предполагал пользоваться камерой-обскурой вместе с зеркалом для того, чтобы, находясь в помещении, наблюдать за проходящими мимо окон людьми. Вероятно, это была первая попытка практического использования камеры-обскуры.
