Приемная ферритовая антенна используется при приеме электромагнитных волн. Условия приема – расстояние до 300 км, прогрессивное движение, при наличии коротких остановок прием осуществляется дуплексной или симплексной работой. Ферритовая антенна представляет собой прямоугольный блок, у которого имеется диэлектрический кожух. С внутренней стороны кожуха к его основанию прикреплены два стержня из феррита, которые собираются из колец, вместе с катушками индуктивности. Катушки являются в данной конструкции магнитоприемниками. Между ферритовыми стержнями располагается блок, настраивающий антенну с усилителем. На антенном кожухе находятся разъемы для подключения антенны с приемником, а также для управления настройкой и подключения питания усилителя.

Приемная ферритовая антенна имеет вид симметричной рамочной антенны. Ее антенный контур должен находиться в резонансе с набором конденсаторов. Симметричный усилитель усиливает принимаемый сигнал и согласует высокоомный контур с низкоомным входом принимающего устройства антенны. Высокочастотные реле подключают конденсаторы к работе.

В ферритовой антенне поддиапазоны могут настраиваться либо ручным, либо автоматическими способами.

Фильмоскоп

Фильмоскоп – устройство, демонстрирующее неподвижное изображение диафильма, проецирующее его на экран. Диафильм – последовательность позитивных изображений на черно-белой и цветной кинопленке.

Фильтр электрический

Фильтр электрический – это электрическое устройство, которое выделяет определенные составляющие, другие же составляющие не пропускает на вход. Электрические колебания подаются на вход фильтра, который из всего спектра колебаний выделяет и пропускает только те составляющие, которые располагаются в заданной области частот.

Электрические фильтры применяются в радиоустройствах, радиоизмерительной технике, автоматических устройствах, телемеханике, системах многоканальной связи и т. д. Ареалом деятельности фильтра являются приборы и устройства, в которых электрические сигналы передаются наряду с мешающими сигналами и шумами, отличными по частоте. Кроме этого, фильтры используются при сглаживании импульсов выпрямленного тока в выпрямителях тока. В электрическом фильтре присутствуют полоса пропускания и полоса задерживания. Полоса пропускания представляет собой частотную область с составляющими, которые пропускаются фильтром. Полоса задерживания, наоборот, является областью частот, где составляющие задерживаются.

Электрический фильтр вносит затухания в составляющие электрических колебаний. Его фильтрующие свойства определяются именно относительной величиной подобного затухания. Фильтрующие свойства выражены сильнее тогда, когда различий в полосах затухания и пропускания становится больше. Электрические фильтры зависят от кривой затухания частоты, делятся на фильтры нижних частот, верхних частот, полосовые, режекторные и фазовые фильтры. Фильтры нижних частот пропускают низкие колебания и задерживают колебания высоких частот.

У фильтров верхних частот другой принцип действия – они являются пропускающими колебания выше определенной границы и задерживающими колебания ниже данной границы. Полосовые фильтры, или полосно-пропускающие, выделяют колебания в определенном интервале частот. Режекторные фильтры, или полосно-задерживающие, по своим характеристикам частоты являются обратными полосовым фильтрам. Фазовый фильтр пропускает все частоты сигнала с одинаковым усилением, а затем меняет фазу сигнала при изменении задержки частотного пропускания.

Конструкцию и механизм работы электрических фильтров определяет рабочий диапазон частот, а также вид характеристики частоты. LC-фильтры чаще всего используются в частотном диапазоне от единиц кГц до десятков МГц. Подобные фильтры включают в себя электрические конденсаторы и катушки индуктивности, т. е. дискретные элементы. RC-фильтры получили распространение в диапазоне от единиц Гц до десятков и даже сотен кГц. Активные и пассивные RC-фильтры состоят из конденсаторов и резисторов. Активные электрические фильтры используют усилитель электрических колебаний. И LC-фильтры, и RC-фильтры основываются на применении зависимости индуктивного и емкостного сопротивления от частоты переменного тока. Электротепловые фильтры фильтруют сигнал с частотой несколько долей Гц. По своей конструкции электротепловые фильтры имеют вид стержня с источником тепла и термоэлектрическим преобразователем. В основу электромеханических фильтров входят цилиндрические, камертонные, пластинчатые, дисковые и гантельные резонаторы. Электромеханические фильтры используются в диапазоне от единиц кГц до 100 Мгц. Пьезокварцевые фильтры работают на конденсаторах и катушках индуктивности в сочетании с кварцевыми резонаторами. В монолитных многорезонаторных пьезокварцевых фильтрах резонаторы связываются между собой акустическими волнами. В фильтрах частотного диапазона от нескольких единиц МГц до десятков МГц используются объемные акустические волны. В фильтрах диапазоном от нескольких МГц до единиц ГГц применяются поверхностные акустические волны.

Цифровые фильтры изготавливаются, как правило, на основе интегральных схем. В СВЧ-технике электрические фильтры реализуются из отрезков полосковых линий, металлических радиоволноводов, коаксиальных кабелей и других линий передач. Электрические фильтры из полосковых резонаторов, такие как шпилечные, ступенчатые, встречно-стержневые и гребенчатые фильтры, работают в диапазоне от 100 МГц до 10 ГГц. Гребенчатый или шпилечный фильтры состоят из корпуса, штепсельного разъема, подстроечных конденсаторов и резонаторов. Волноводные электрические фильтры имеют вид волноводной секции с повышенной критической частотой или с резонансными диафрагмами. Волноводные фильтры распространены в диапазоне от нескольких единиц ГГц до нескольких десятков ГГц.

Фонограф

(см. «Магнитофон»)

Фонограф – прибор, предназначенный механически осуществлять звукозапись и звуковоспроизведение. Принцип звукозаписи состоит в движении резца-иглы, которая связана с мембраной, и вырезании винтовой канавки с переменной глубиной на фольге, которой обернут цилиндрический валик. Как правило, фольга бывает оловянная или вместо нее используется покрытая воском бумажная лента. Принцип звуковоспроизведения осуществляется движением иглы по канавке и путем совершения механических колебаний, которые сообщаются связанной с иглой мембране, и она при этом производит звук. Первый фонограф изобрел в 1877 г. Т. А. Эдисон. Он послужил началом к созданию граммофона или патефона и также использовался как диктофон. Но с 1940-х гг. на смену этим устройствам пришли более совершенные и эффективные электромагнитные устройства для записи и воспроизведения звука, такие как магнитофон и электрофон.

Фотографический увеличитель

Фотографический увеличитель – устройство оптико-механическое, проецирующее на фотобумагу увеличенное изображение негатива при процессе фотопечати. Конструкция увеличителя включает осветитель, держатель негатива, проекционный объектив, экран, вертикальную штангу. Принцип действия устройства основан на прохождении светового потока, созданного осветителем, через негатив и направлении его в объектив. Объектив создает изображение кадра негатива на светочувствительном слое фотобумаги, которая находится на экране. И в светочувствительном слое появляется скрытое фотографическое изображение. Оно проявляется, фиксируется и становится позитивным – видимым. При помощи фотографического увеличителя возможна печать и с диапозитива, а также проецирование диапозитива на проекционный экран. Осветитель фотографического увеличителя – это матовая лампа накаливания, за которой находится сферический отражатель, увеличивающий световой поток, направленный лампой к негативу, для увеличения его освещенности. Концентрирует световой поток линзовый конденсор. Держатель негатива – это две планки с кадровым окном и приспособление, направляющее фотопленку. Все эти приспособления – объектив, осветитель и держатель негатива объединены в единую проекционную головку. От фокусного расстояния объектива зависит размер изображения, полученного на фотобумаге, размер этот также зависит и от расстояния между экраном и негативом, оно изменяется при движении проекционной головки по вертикальной штанге. Проекционная головка также поворачивается на 180° вокруг вертикальной оси, это необходимо, чтобы спроецировать изображение на пол, когда осуществляется печать увеличенного масштаба. Проекционная головка поворачивается и на 90° вокруг горизонтальной оси, когда изображение проецируется на стену. Проекционная головка имеет приспособление для размещения в нем коррекционных светофильтров, которые необходимы для получения цветных фотографий. Для улучшения фокусировки объектива используют целевое приспособление. Фототаймер осуществляет автоматическое включение лампы, экспонометр определяет и устанавливает экспозицию при фотопечати, цветокорректор подбирает светофильтры.

Фоторужье

Фоторужье – фотоаппарат с длиннофокусным телеобъективом.

Держатель объектива имеет вид ружейной ложи и снабжен приспособлением для фокусировки объектива и спуска фотозатвора. При съемке держатель жестко фиксирует положение фоторужья. При помощи фоторужья осуществляется съемка дальних или труднодоступных объектов, например диких животных, не допускающих к себе близко, поэтому съемка таким фоторужьем называется фотоохотой.

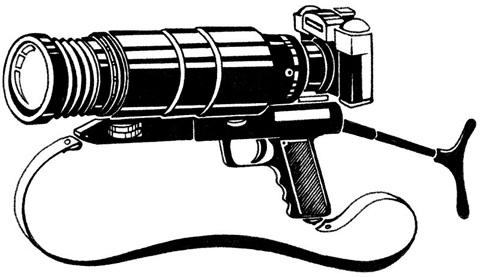

Фоторужье.

Фототрансформатор

Фототрансформатор – прибор, преобразующий фотоснимки, которые сняты при наклонном положении оси фотоаппарата, в горизонтальный снимок необходимого масштаба, что используется при производстве фотоплана. Изображение снимка, полученное на экране, не отличается от горизонтального снимка, если положение объектива находится в вертикальной плоскости, если экран к ней перпендикулярен, если снимок, экран и главная плоскость объектива пересекаются по одной прямой. Чтобы обеспечить эти условия, фототрансформатор имеет приспособления-инвенсоры, сокращающие элементы, устанавливаемые в фототрансформаторе. Это изображение после получения на экране фиксируется на фотобумаге.
