В роторных экскаваторах – колесо-ротор с ковшами (до 24 шт.). Скорость работы роторных больше, чем цепных, так как ротор грунт не транспортирует, но высыпает на конвейер роторной стрелы.

Цепные экскаваторы используются для отделки откосов, роторные – для выработки и складирования грунта.

По направлению движения ковшей многоковшовые экскаваторы бывают поперечного или продольного копания.

В наши дни экскаваторостроение – это целая отрасль машиностроения. Развитие ее направлено на увеличение производительности, мощности, использование новых конструкций, создание автоматических систем управления всеми машинами комплекса, строительство экскаваторов различной массы и повышение эффективности.

Бетоноукладчик – машина, осуществляющая прием и распределение бетонной смеси на заданном рабочем участке при выполнении строительных работ. Бетоноукладчики различаются по назначению: для строительства бетонных покрытий дорог, площадок, фундаментов, полов и для изготовления

железобетонных изделий. В строительстве дорог применяются бетоноукладчики на рельсовом ходу. На строительных площадках – самоходные бетоноукладчики на гусеничном ходу, они оборудованы устройством, принимающим бетонную смесь из бетоновоза или автобетоносмесителя. Подачу и распределение бетонной смеси осуществляет поворотный ленточный транспортер. Специальные устройства разравнивают бетонную смесь, уплотняют и заглаживают.

Раздел 5. Механические устройства

Автостроп

Автостроп – грузозахватный механизм какой-либо грузоподъемной машины с автоматическим захватом и освобождением груза. Автостроп обычно подвешивается на грузовом тросе или канате машины (в некоторых случаях используются цепи). При погрузо-разгрузочных работах используются разные типы автостропа, в зависимости от вида груза. В обычном автостропе крюки захватывают груз только при определенном положении кулачка. При определенном положении траверса может быть поднята вверх со всеми соединенными с ней звеньями. При этом упор будет контактировать с кулачком и удерживать раму от перемещения траверсы. Если в этом же положении ослаб канат (или трос, цепь), то упор при опускании траверсы повернет кулачок. При последующем подъеме траверсы кулачок повернется налево, а рама может свободно перемещаться относительно траверсы. Крюки при этом под действием тяг повернутся и захватят груз. Груз поднимают и перемещают в заданное место. При опускании груза, когда он будет установлен на заданную поверхность и ослабнет канат, траверса опустится. Крюки под действием тяг разойдутся и освободят груз, упор повернет кулачок в противоположную сторону. После этого можно поднимать автостроп, при этом звенья примут положение, при котором крюки разомкнуты, а кулачок контактирует с упором. При выполнении погрузо-разгрузочных работ цикл повторяется.

В другом варианте автостропа, подвешенного на тросе (или канате, или цепи), имеются:

1) вилка, соединенная с тросом с возможностью свободного вращения;

2) траверса, перемещающаяся относительно вилки;

3) тяги, соединенные с траверсой;

4) крюки, связанные шарнирно с тягами;

5) рама, соединенная шарнирно с крюками;

6) кулачок с фигурным пазом, установленный на раме.

При осуществлении погрузо-разгрузочных работ в данном варианте автостропа траверса перемещается относительно вилки и через тяги управляет крюками, захватывающими груз. При подъеме груза вилка захватывает кулачок и перемещается вместе с рамой в направлении силы F (т. е. вверх), при этом крюки захватывают груз, и все звенья автостропа остаются относительно неподвижными, пока не ослабнет канат (или трос, или цепь). При отсутствии силы F подъема груза вилка опускается и перемещается по пазу кулачка в положение, из которого подъем вилки приводит к ее разъединению с рамой, при этом рама некоторое время остается на поверхности груза, а крюки поворачиваются и освобождают груз. Автостроп после этого поднимается в разомкнутом состоянии, готовом для повторения цикла.

Автостроп имеет также третий вариант исполнения, в котором крюки связаны с рамой шарнирно, а с траверсой посредством тяг, а также двух звеньев, образующих поступательную пару. Рама автостропа в третьем варианте имеет два фиксированных положения относительно траверсы, задаваемых специальным электромагнитным стопором, который сблокирован с датчиком натяжения каната (или троса, или цепи) и приводом подъема. Перед захватом груза канат опускают, при этом выключается стопор, траверса опускается относительно рамы и поворачивает крюки. Далее срабатывает электромагнитный стопор и удерживает траверсу в новом положении. При последующем подъеме траверсы крюки поворачиваются и захватывают груз, при этом срабатывает стопор, положение груза фиксируется и осуществляется его подъем. Далее цикл повторяется: груз устанавливают на положенное место складирования на складе готовой продукции или на платформе железнодорожной (или в полувагоне ж/д), натяжение каната ослабевает, стопор выключается, траверса опускается относительно рамы и поворачивает крюки. Далее цикл при необходимости повторяется. В четвертом варианте автостропа траверсу подвешивают на поворотном валу промежуточного звена, на котором помещен электродвигатель с редуктором. В последнем варианте автостроп вращается при включении электродвигателя и редуктора. Автостропы всех перечисленных вариантов широко применяются во многих отраслях промышленно-хозяйственного комплекса России, в частности на складах готовой продукции, где осуществляются погрузо-разгрузочные работы, в том числе погрузка крупногабаритных грузов на грузовые автомобили, железнодорожные платформы (или

полувагоны).

Амортизатор

Амортизатор (от фр. amortir – «ослаблять», «смягчать») – устройство для смягчения ударов и гашения колебаний. Амортизаторы широко применяются практически во всех видах транспорта: автомобильном, железнодорожном, авиационном. В автомобильном транспорте применяются самые разнообразные амортизаторы – от пружинных до гидравлических, причем их размеры и конструкции значительно различаются между собой: на легковые автомобили ставятся амортизаторы пружинные небольших размеров, а на грузовые – в зависимости от их грузоподъемности. На городских автобусах, где загрузки постоянно меняются, причем даже в течение рейса в часы пик, амортизаторы ставятся в одном узле с пневморессорами, что обеспечивает два эффекта:

1) комфортность поездки пассажиров;

2) смягчение от ударов на неровностях дороги, воспринимаемых корпусом автобуса.

В троллейбусах и трамваях также применяются соответствующие амортизаторы – пружинные и гидравлические. В железнодорожном транспорте используются амортизаторы разных видов – на грузовых вагонах, платформах, полувагонах, спецвагонах (думпкарах, бункерного типа и других), цистернах ставятся в основном пружинные амортизаторы, рассчитанные на эксплуатацию при разных температурных режимах в пределах от -75 до +60 °С. В пассажирских железнодорожных вагонах применяются пружинные амортизаторы двойные (внутри большого амортизатора-пружины ставится вторая пружина меньшего размера) подвагонные, а между вагонами устанавливаются гидравлические амортизаторы в сочетании с пружинными – так называемые тормозные стаканы. Такие комбинированные амортизаторы крепятся с двух сторон пассажирских вагонов для смягчения ударов при торможении поезда и при наборе скорости в пути. В вагонах метрополитенов также используются амортизаторы – подвагонные пружинные и межвагонные пружинно-гидравлические. Амортизаторы также широко применяются в авиации – гражданской и военной всех видов и типов. Например, в вертолетах применяются амортизаторы однокамерные и двухкамерные гидравлические.

Однокамерный амортизатор вертолета состоит из:

1) цилиндра;

2) штока;

3) камеры с азотом.

Амортизатор имеет:

1) полость с жидкостью;

2) центральное отверстие;

3) уплотнение во второй полости, установленное между цилиндром и штоком.

При ударах и колебаниях цилиндра (во время приземления вертолета) относительно штока жидкость перетекает из первой полости в камеру через центральное отверстие. При этом благодаря сжатию азота в камере гасятся удары. Сравнительно медленное перетекание жидкости приводит к поглощению энергии удара или колебаний.

Амортизатор вертолета в двухкамерном исполнении имеет расположенные последовательно один в другом:

1) шток;

2) второй шток;

3) цилиндр.

Амортизатор состоит из:

1) камеры низкого давления;

2) полости с жидкостью;

3) камеры высокого давления;

4) второй полости с жидкостью;

5) двух уплотнений, установленных между цилиндрами;

6) специального клапана;

7) центрального отверстия во втором штоке;

8) иглы специальной конструкции;

9) боковых отверстий в клапане и боковых отверстий во втором штоке.

Взаимодействие между камерой высокого давления и второй полостью с жидкостью происходит через специальный клапан. При посадке вертолета сначала сжимается азот в камере низкого давления, затем происходит перетекание жидкости из второй полости в камеру высокого давления, проходя между иглой и центральным отверстием во втором штоке, при этом отжимается специальный клапан (подпружиненный). Далее боковые отверстия в клапане при его отжатии оказываются расположенными напротив боковых отверстий второго штока. При снятии нагрузки жидкость под давлением сжатого азота в камере высокого давления перетекает обратно во вторую полость. В исходное положение цилиндр возвращается в замедленном режиме из-за перетекания жидкости через небольшие отверстия, при этом клапан закрыт и не пропускает жидкость во вторую полость. Азот в амортизатор в данном варианте подается через специальный канал. Между подвижными звеньями вертолетного амортизатора второго варианта для предотвращения их относительного проворота устанавливают шлиц-шарнир – два звена, соединенных шарнирно между собой и с перемещаемыми звеньями – двумя штоками.

Архимедов винт

Архимедов винт определяется чаще всего как архимедов червяк, применяемый в червячных передачах различных механизмов.

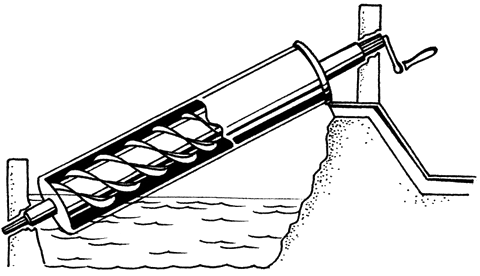

Архимедов винт.

Архимедов винт, или червяк, выполняется по принципу архимедовой спирали – траектории точки, равномерно движущейся по прямой, совершающей равномерное вращательное движение вокруг одной из своих точек.

Архимедова спираль, по которой изготавливается червяк, может быть представлена как частный случай удлиненной эвольвенты окружности.
