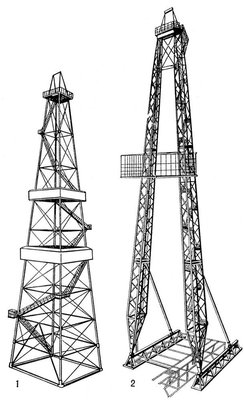

Буровые вышки: 1 — башенного типа; 2 — А-образной формы.

Буровая дробь

Бурова'я дро'бь, см. в ст. Дробовое бурение .

Буровая каретка

Бурова'я каре'тка, передвижная установка для механизированного бурения шпуров и скважин из подземных горных выработок. Выпускаются Б. к.: для вращательного бурения электросвёрлами в породах ниже ср. крепости; для вращательно-ударного бурения специальными бурильными машинами в средних и крепких породах; для ударно-поворотного бурения колонковыми бурильными молотками в породах любой крепости. На Б. к. применяют длинноходовые, канатно-поршневые, цепные или винтовые податчики, позволяющие бурить шпур или скважину глубиной до 2,5 м одним буром, что сокращает время вспомогательных операций.

Б. к. применяются при проходке выработок и в очистных забоях для отбойки руды в камерах (рис. 1 ). Последние имеют несколько буровых машин (до четырёх) и обуривают забои большой высоты (до 12 м ). Б. к. для бурения в горизонтальных выработках состоит из платформы на пневматическом, колёсно-рельсовом или гусеничном ходу, на которой монтируется один или несколько гидравлических или винтовых манипуляторов с автоподатчиками и установленными на них бурильными машинами (рис. 2 ). Б. к. закрепляется рельсовыми захватами (каретка на колёсно-рельсовом ходу) или гидродомкратами. Для бурения взрывных скважин диаметром 60—70 мм и глубиной до 50 м созданы самоходные Б. к., на которых устанавливают один или два бурильных молотка с независимым вращением инструмента. Разработаны Б. к. для обуривания забоев вертикальных стволов шахт (рис. 3 ), представляющие собой складывающуюся раму, раскрепляемую в забое домкратами. После обуривания забоя рама поднимается к подвесному полку.

Б. к. заменяют малопроизводительное ручное бурение и создают предпосылки для многомашинного автоматизированного бурения шпуров и скважин.

Лит.: Соловьянов Л. Н.. Макашов Л. Н., Кучер Я. А., Буровые машины для металлических рудников, М., 1964: Техника бурения при разработке месторождений полезных ископаемых, М., 1966.

Б. Н. Кутузов.

Рис. 3. Буровая каретка для работы в вертикальных стволах шахт.

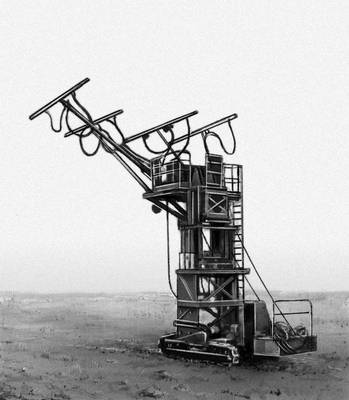

Рис. 1. Башенная буровая каретка.

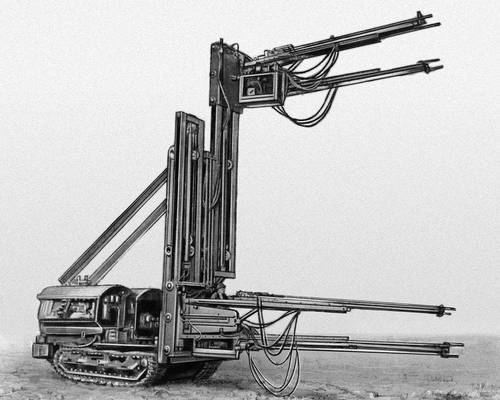

Рис. 2. Самоходная буровая каретка.

Буровая скважина

Бурова'я сква'жина, см. Скважина буровая.

Буровая установка

Бурова'я устано'вка, комплекс оборудования для бурения скважин. По способу бурения Б. у. подразделяют на вращательные (наиболее распространённые), ударные, вибрационные, огнеструйные и др. Б. у. включает: буровой станок, буровую вышку (мачту), силовой привод, оборудование для механизации спускоподъемных операций. При вращательном бурении Б. у. оснащаются насосами, оборудованием для приготовления, очистки и регенерации промывочных растворов и др. (рис. 1 ).

Различают Б. у. стационарные для бурения нефтяных, газовых и глубоких геологоразведочных скважин (рис. 2 ); передвижные, которые используются преимущественно при геологоразведочных работах, для бурения артезианских скважин, в строительных работах (рис. 3 ); самоходные, оборудование которых монтируется на гусеничном или колёсном ходу, автомашине, тракторе, катере и т.п., для бурения главным образом взрывных скважин; переносные для поискового бурения в труднодоступных районах.

В горном деле Б. у. называют буровыми станками (рис. 4 ) и различают по типу привода (электрические, дизельные, гидравлические) и мощности (лёгкие, средние и тяжёлые). Б. у. характеризуются: глубиной и диаметрами буримых скважин, грузоподъёмностью, мощностью двигателей и др. Б. у. оснащается контрольно-измерительной аппаратурой, обеспечивающей непрерывный контроль за режимом бурения (осевая нагрузка на породоразрушающий инструмент и частота его вращения, скорость бурения, количество и давление промывочного агента, подаваемого в скважину). Разработаны системы автоматического регулирования режима работы Б. у.

Выпускаемые промышленностью СССР мощные Б. у. могут быть использованы для бурения скважин глубиной до 8 км . Создаются новые Б. у. для бурения сверхглубоких скважин (10—15 км ). См.Бурение .

Лит.: Куличихин Н. И., Воздвиженский Б. И., Разведочное бурение, М., 1966; Вадецкий Ю. В., Бурение нефтяных и газовых скважин, 2 изд., М., 1967; Даниелян А. А., Основные направления проектирования оборудования для бурения глубоких скважин, М., 1967; Ханмурзин Н. П., Бурение на верхнюю мантию, М., 1967.

Б. И. Воздвиженский, Б. Н. Кутузов.

Рис. 4б. Буровой станок карьерный пневмоударного бурения (несамоходный).

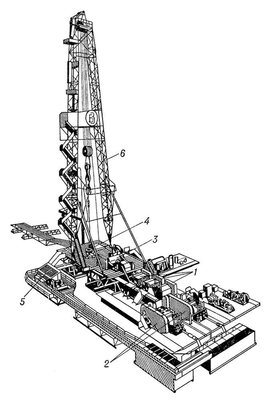

Рис. 2. Станционная буровая установка БУ-80рД для турбинного и роторного бурения на глубину до 2800 м : 1 — двигатели; 2 — буровые насосы; 3 — лебёдка; 4 — ротор; 5 — система очистки промывочного раствора; 6 — вышка.

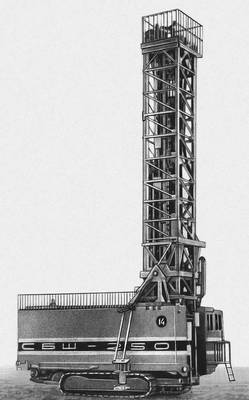

Рис. 4а. Буровой станок карьерный шарошечного бурения.

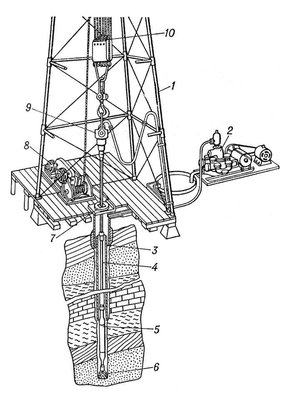

Рис. 1. Общая схема буровой установки: 1 — буровая вышка; 2 — буровые насосы; 3, 4 — обсадные и бурильные трубы; 5 — турбобур; 6 — долото; 7 — ротор; 8 — буровые лебёдки; 9 — вертлюг; 10 — талевая система.

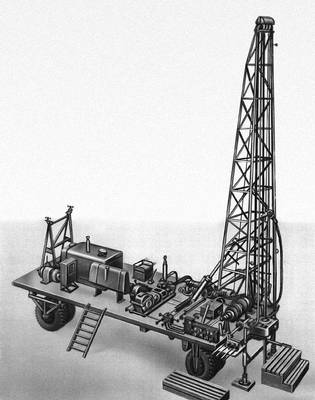

Рис. 3. Передвижная буровая установка для бурения геологоразведочных скважин.

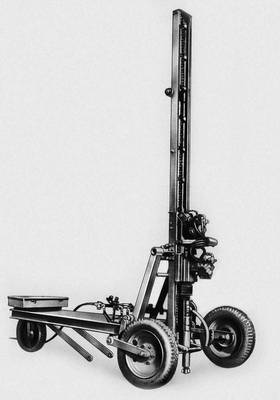

Рис. 4г. Буровой станок ударно-вращательного бурения (самоходный).

Рис. 4в. Буровой станок шарошечный для бурения из подземных горных выработок (передвижной).

Буровзрывные работы

Буровзрывны'е рабо'ты, совокупность производственных процессов по отделению от массива взрывом части горной породы с одновременным её раздроблением и перемещением. Б. р. включают проходку зарядных полостей (шпуров, скважин, камер) для размещения зарядов взрывчатых веществ (ВВ), заряжание ВВ, их забойку и возбуждение (инициирование) взрыва. В отличие от взрывных работ , термин «Б. р.» подчёркивает технико-экономическую неразрывность бурения и разрушения горных пород взрывом.

Буровой насос

Бурово'й насо'с, предназначен для прокачивания воды и гидросмеси (главным образом глинистого раствора) при бурении. Б. н. обеспечивает циркуляцию промывочной жидкости в скважине, а также создаёт энергию струи для забойного двигателя (при турбинном бурении). Б. н. бывают объёмного (поршневые, плунжерные) и лопастного (осевые многоступенчатые) класса (см. Насос ).

Буровой станок

Бурово'й стано'к, см. в статье Буровая установка .
