Большая Советская Энциклопедия (ДЕ)

Лит.: Песоцкий А. Н., Лесопильно-строгальное производство, М. — Л., 1958; Афанасьев П. С., Конструкции деревообрабатывающих станков, 3 изд., т. 1, М., 1960; Якунин Н. К., Круглые пилы и их эксплуатация, М. — Л., 1960; Деревообрабатывающее оборудование. Каталог-справочник, М., 1965; Власов Г. Д., Куликов В. А., Родионов С. В., Технология деревообрабатывающих производств, 2 изд., М., 1967.

Н. К. Якунин.

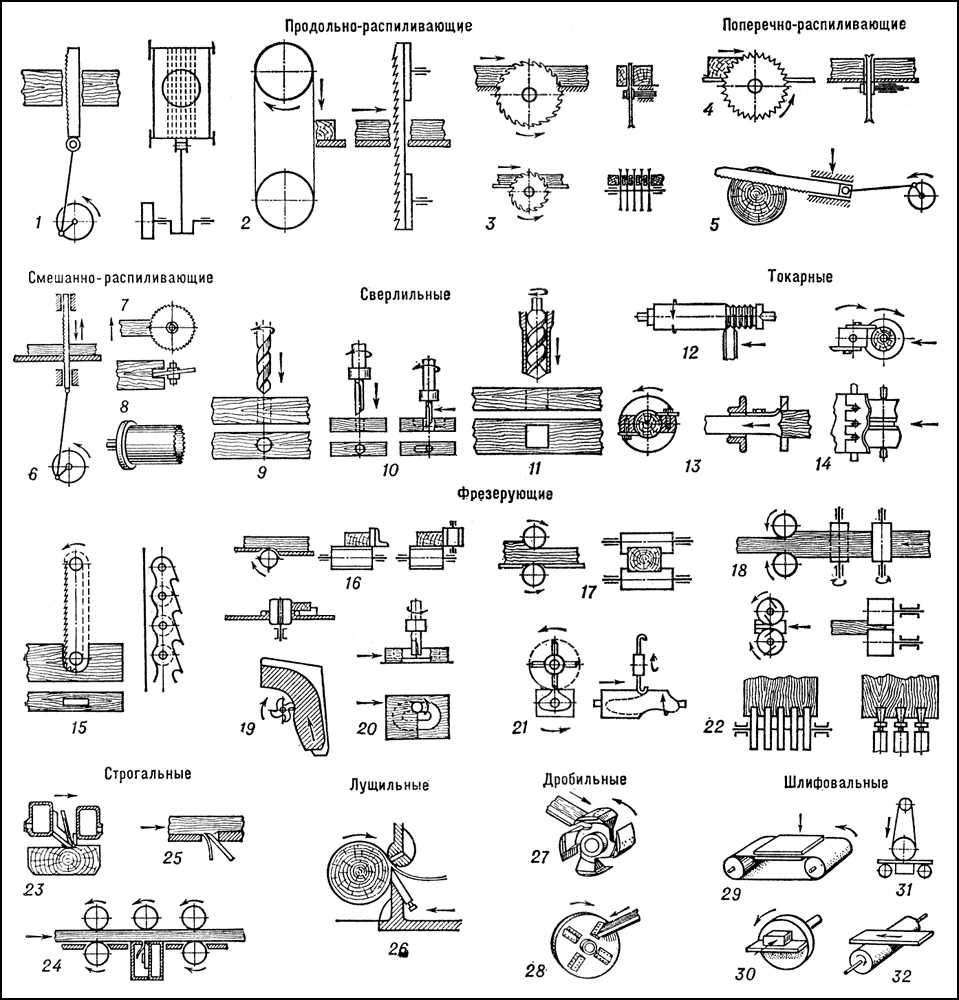

Схематическое изображение принципа работы деревообрабатывающих станков: 1 — лесопильный (лесопильная рама), 2 — ленточнопильный; 3 и 4 — круглопильные; 5 — с возвратно-поступательным движением пилы; 6 — лобзиковый; 7 — шипорезный; 8 — круглопильный с цилиндрической пилой; 9 — сверлильно-зенковальный; 10 — сверлильно-фрезерный; 11 — сверлильно-долбёжный; 12 — токарный; 13 — круглопалочный; 14 — токарно-фрезерный; 15 — цепнофрезерный; 16 — фуговальный; 17 — рейсмусовый; 18 — 4-сторонний строгальный; 19 — фрезерный; 20 — пазовально-фрезерный; 21 — копировально-фрезерный; 22 — шипорезно-фрезерный; 23 — поперечно-строгальный; 24 — циклевальный; 25 — продольно-строгальный; 26 — лущильный; 27 — дробильный; 28 — рубильный; 29 — с контактными утюжками; 30 — дисковый; 31 — с контактным вальцом; 32 — цилиндровый.

Дереворежущий инструмент

Дереворе'жущий инструме'нт, инструмент для изменения размеров и формы деревянных заготовок и деталей посредством резания древесины со снятием стружки машинным (станочным) или ручным способом.

Д. и. характеризуется режущими элементами — углами резания (рис. 1), формой режущих граней и лезвия. Кроме того, станочный Д. и. имеет крепёжные части, которые входят в соприкосновение с соответствующими частями деревообрабатывающих станков и служат для координирования положения Д. и. относительно обрабатываемой заготовки и передачи сил резания деталям и узлам в станках. Крепёжные части различных Д. и. разнообразны, но все они должны обеспечивать безопасность работы и необходимую точность обработки.

Многие типы станочных Д. и. работают при высоких скоростях резания, достигающих 60—100 м/сек, и подаче до 100—180 м/мин. В связи с этим к конструкции Д. и. и материалам, из которых они изготовляются, предъявляются высокие требования по прочности, износоустойчивости, твёрдости, вязкости и способности приобретать и длительно сохранять необходимую остроту лезвия. Материалом для станочного Д. и. служат легированные и углеродистые стали, отдельные марки твёрдых сплавов и абразивы. Для повышения износоустойчивости режущих элементов Д. и. применяют поверхностное их упрочнение цементацией, азотированием, нанесением электролитических покрытий и т.д. При обработке клеёных древесных материалов (фанеры, древесных плит) и особо твёрдых пород древесины используют Д. и., у которого режущие элементы оснащены пластинками твёрдого сплава. В процессе работы Д. и. должны обеспечивать получение высококачественных поверхностей обработки, отвечающих заданным требованиям как по точности размеров, так и по чистоте поверхности. Это достигается точным изготовлением станочного Д. и., нормированной его термообработкой, точной заточкой и доводкой режущих кромок (лезвия), балансировкой и точной установкой в станке. Для заточки станочных Д. и. применяются заточные автоматы, требования к конструкции которых определяются типом инструмента. Д. и. отличаются от металлорежущих инструментов малыми углами заострения и резания и высокой остротой лезвия.

К ручному Д. и. относятся различные пилы, топоры, стамески, долота, ножи (железки) для шерхебелей, рубанков и ручных фуганков. Станочный Д. и. (рис. 2) сложен по конструкции: в зависимости от вида механической обработки древесины применяют: в круглопильных станках — дисковые пилы (а); в строгальных — строгальные ножи (б); во фрезерных — фрезы фасонные (в), концевые (г); в сверлильных — свёрла (д, е), зенкеры (ж), долота (з) и др.

Лит. см. при ст. Деревообрабатывающий станок.

Н. К. Якунин.

Рис. 2. Дереворежущий станочный инструмент: а — дисковая пила; б — строгальный нож; в — фреза фасонная; г — фреза концевая; д, е — свёрла; ж — зенкер; з — долото.

Рис. 1. Режущие элементы дереворежущего инструмента: g — передний угол; b — угол заострения; a — задний угол; y_В — угол встречи с волокнами; u — скорость подачи; v — скорость резания.

Деревская пятина

Дере'вская пяти'на, один из пяти территориально-административных районов Новгородской феодальной республики, расположенный между рр. Ловать и Мста.

Деревянка

Деревя'нка, посёлок городского типа в Прионежском районе Карельской АССР. Ж.-д. станция в 20 км к Ю. от Петрозаводска. Филиал Петрозаводской слюдяной фабрики. Звероводство (голубой песец).

Деревянная архитектура

Деревя'ннаяархитекту'ра, обширная область архитектуры, искусство строить из дерева, обладающее особой спецификой, определяемой характером материала и строительными приёмами. Благодаря своей доступности, прочности, лёгкости, низкой теплопроводности, удобству обработки дерево является прекрасным строительным материалом. Поэтому в местностях, богатых лесом, Д. а. — один из древнейших видов архитектурно-строительной деятельности человека (остатки свайных поселений на р. Модлоне в Вологодской области относятся к эпохе неолита). Д. а. более ограничена в своих возможностях, чем каменная; её выразительность достигается простыми геометрическими формами (в основе которых лежит модуль, равный длине бревна), естественной фактурой и текстурой дерева (сосна, дуб, ель, каштан, бук, пихта, пальма и др.) и декоративной резьбой и росписью, дополняющей и подчёркивающей её красоту. Издавна сложились 2 конструктивные системы деревянных построек — срубная и каркасная, которые существовали на протяжении многих веков и почти без изменений дошли до нашего времени. Единые строительные приёмы, при огромном богатстве и разнообразии образных решений и композиционных вариантов, определяемых социально-экономическими и природно-климатическими условиями, присущи всем типам деревянных сооружений (жилым, хозяйственным, культовым, оборонительным и т.д.), встречающимся в СССР, Западной Европе, Африке, Океании, Юго-Восточной Азии, Канаде, Южной Америке и др. Они создавали цельный и гармоничный облик городов (особенно русских) и поселений. Пожары и сравнительная недолговечность дерева обусловили почти полное исчезновение ранних памятников Д. а. В связи с этим трудно проследить эволюцию Д. а., пути и сроки трансформации примитивных 4-угольных клетей с двускатными крышами и скупым декором в сложнейшие дворцовые комплексы со сказочным великолепием деталей и переход от одноверхих срубных церквей к многоярусным и многоглавым храмам. Сохранившиеся сооружения (в основном 17—19, реже 12—16 вв.), а также описания современников, изображения на старинных документах, иконах и картинах дают представление о значительности Д. а. в прошлом, о взаимовлиянии деревянной и каменной архитектуры (прослеживается в балочно-стоечной конструкции, в формах крепостных башен, в шатровых и ярусных завершениях церквей, трёхчастной композиции жилых домов и т. д.). Особенность Д. а. — близость к окружающей природе; сооружения воспринимаются как её неотъемлемая часть.

Единство и относительная устойчивость хозяйственно-бытового уклада обусловили единообразие и медленную эволюцию планировочных и объёмных решений жилого дома (в России — изба), в основе которого лежит сруб, или клеть, с очагом (а позже печью) и с 2- или 4-скатной крышей. Тип срубного жилища распространён в РСФСР, в Белоруссии, на Украине, в Прибалтике, Польше, Румынии, Чехословакии, Финляндии, скандинавских странах, в горных районах Италии и Швейцарии. Специфически местный характер ему придают различные размеры, расположение и формы срубов (встречаются даже характерные обычно для культовой Д. а. многогранные, например в пастушеских домиках Карпат), форма и покрытия крыш, планировка помещений (широко распространено трёхчастное деление с открытым очагом в центральной части), введение других материалов (например, каменные подклеты в альпийских домах, соломенные кровли России, Украины, Белоруссии, Польши) и особенно характер декоративного убранства фасадов и интерьеров. Срубная конструкция образуется горизонтально уложенными брёвнами (длина 7—10 м, диаметр 25—50 см; см. Венец). Длинные жерди-слеги, образующие основу крыши, опираются на уступы бревенчатых фронтонов-«самцов», продолжающих торцовые стены сруба. Самцовую крышу венчает охлупень (бревно с жёлобом), прижимающий сверху концы положенных на слеги тесин и особых жердей («куриц») с крюками, на которых удерживается водосток. Все детали соединены без гвоздей. Обусловленный этой конструкцией предельно логичный, ясный и монументальный объём с мерным ритмом незакрытых венцов, контрастирующий с устремлённой вверх нарядной крышей, создаёт особую выразительность деревянных жилых построек, которая усиливается введением специфических декоративных элементов (лаконичная и скупая скульптурная резьба, украшавшая в основном коньки и курицы крыши, балясины галерей). С удешевлением пилёного леса (после появления в 18 в. водяных, а затем и паровых лесопилок) распространились более дешёвые стропильные конструкции верхов, дощатые фронтоны и декоративные детали (причелины, «полотенца», наличники окон, балясины галерей, подзоры и т.д.); усложняется резьба (рельефная и пропильная), подражая элементам каменного декора (в формах наличников, фронтонов, балясин).

Клеть делится на отдельные ячейки — помещения (2 — в центральной и северной России; 3 — на Украине, в Белоруссии, Прибалтике). К срубу по мере надобности прирубаются другие, образуя «двойни», «тройни». Размеры брёвен ограничивали длину и ширину постройки, но можно было значительно увеличить её высоту. Система клетей с башнями-«повалушами», соединённых сенями и переходами, на Руси называлась «хоромами». Свободная, живописная композиция характерна для 3-этажных хором Строгановых в Сольвычегодске (1565, не сохранились) и особенно для дворца Алексея Михайловича в с. Коломенском под Москвой (1667—1668), с его асимметрией, разнообразием покрытий, сложной системой крылец, нарядной резьбой. Многообразные типы сохранившихся русских изб 18—19 вв. делятся на несколько стилистических групп. В северных районах преобладают: 4-стенные избы на высоком подклете, с двускатной крышей, далеко выступающей над фронтоном, или с крышей, выгнутой бочкой (в Архангельской, Вологодской областях); дома «кошелем» (изба и хозяйственный двор поставлены рядом и покрыты одной асимметричной крышей) и «брусом» (двор примыкает к избе сзади) — в Карельской АССР. Сильные свесы крыш, мощные брёвна срубов и накатов «взвоза» (въезда на сеновал), скупость резных деталей придают северным избам монументальность и суровую простоту. К ним близки избы Сибири — «двойни», «тройни» и 4-стенные, на высоком подклете, носящие ещё более замкнутый, крепостной характер. Бревенчатые стены, широкие пластины пола, «матицы» (балки) потолка, прикреплённые к стенам лавки и кровати с резными подзорами, огромные печи, цветочные росписи (сдержанные на С. и более пышные в Сибири) позволяют ощутить гармонию и связь всех деталей интерьера. Более приветливы избы среднерусской полосы (волго-окское междуречье, Северное Поволжье), украшенные нарядной плоскорельефной «глухой» резьбой (так называемая корабельная резь).

В каркасных домах столбы вместе с горизонтальными тягами-ригелями образуют раму (прочность которой иногда усилена дополнительными связями-раскосами или диафрагмами), которая заполняется деревом (мачтовые и рамно-дощатые конструкции) или др. материалами — глиной, камнем, кирпичом (см. Фахверк). Простейшие деревянные дома каркасного типа встречаются в странах Африки, Юго-Восточной Азии, Америки, Океании. По сравнению со срубной открытая каркасная конструкция, с её ритмическими рядами опор и ригелей, допускает большую свободу композиций, возможность образования больших световых проёмов. В Китае наряду с простейшими 2-комнатными и 3-комнатными домами создавались огромные комплексы дворцовых каркасных зданий (7—12 вв.). Мощные столбы, резные и расписанные кронштейны-«доугуны» и массивные изогнутые черепичные крыши создают впечатление большой нарядности сооружения. Очень лёгкие японские каркасные дома, в отличие от китайских, несимметричны и видоизменяются с перестановкой внутренних перегородок. Во многих странах Европы (ФРГ, ГДР, Австрия, Швейцария и др.) богато развито фахверковое зодчество.

В хозяйственных постройках (амбары, склады, мельницы, мосты, бани) особенно чётко проявляется инженерно-конструкторское мышление народных мастеров. Применяемые здесь особые, функционально оправданные конструктивные элементы (крылья и подпоры ветряных мельниц, крутые взвозы и галереи амбаров и сеновалов, тонкие сваи бань, мощные подпоры мостов) создают острые, выразительные силуэты построек.

Древнейшие деревянные культовые сооружения известны только по литературным источникам. В русских летописях упоминаются дубовый «о 13 верхах» Софийский собор в Новгороде (989), Успенский собор в Ростове Великом (992) и др. Храм, являвшийся единственным общественным сооружением, выделялся высотой и размерами среди рядовой застройки города или села. Сохранившиеся на территории РСФСР памятники датируются в основном 15—18 вв. Наиболее распространены «клетские» односрубные, напоминающие избу храмы с двускатной крышей (увенчанной маковкой с крестом) и пристройками (алтарь, трапезная, притвор) — Лазаревская церковь Муромского монастыря (конец 14 в., ныне в Кижах), церковь с. Бородава (1486, ныне в Кирилло-Белозерском историко-архитектурном и художественном музее-заповеднике). Разнообразны шатровые храмы (6—8-гранные, квадратные или крестообразные срубы, покрытые шатром). Центральный сруб, часто расширенный вверху в виде раструба-«повала» (для опоры шатра и предохранения стен от излишней влаги), живописно сочетался с пристройками (покрытыми скатами и бочками), крыльцами, галереями с изящной резьбой (церкви в Панилове Архангельской области, 1600, в Варзуге Мурманской области, 1674, в Кондопоге, 1774; собор в Кеми, 1711—17). Характерны также кубоватые покрытия (см. Бочка), несущие 5 глав (храмы в с. Кушерека, 1669, Пияла, 1695; Преображенская церковь в Турчасове, 1781; все — в Архангельской области). Для средней полосы России типичны нарядные ярусные верхи из четвериков (церковь в селе Ширково Калининской области, 1697) или восьмериков (церкви Вознесения в Торжке Калининской области, 1653, Иоанна Богослова на р. Ишне, близ Ростова Ярославской области, 1687 или 1689). Особенно сложны многоглавые храмы погоста Кижи, в которых суровая мощь рубленых стен сочетается с изысканностью силуэта и трепетной узорчатостью покрытых лемехом глав. Шатровые восьмигранные колокольни были каркасными и обшивались в нижних ярусах брёвнами, тогда как верхние части столбов образовывали открытую галерею — звонницу. Во внутреннем убранстве церквей широко использовались резьба и росписи, придававшие интерьеру радостный, праздничный характер (часовня Умиления богородицы в деревне Корбе Карельской АССР, 18 в.).
