Д. происходит в процессе роста кристаллов (см. Кристаллизация ) из-за нарушений в укладке атомов при нарастании атомного слоя на зародыше или на готовом кристалле (дефекты упаковки), а также при срастании соседних зародышей (двойники роста, рис. 1 ). Д. происходит также благодаря деформации при механическом воздействии на кристалл — при ударе острия, растяжении, сжатии, кручении, изгибе и т. д. (механические, двойники), при быстром тепловом расширении и сжатии, при нагревании деформированных кристаллов (двоиники рекристаллизации), при переходе из одной модификации кристалла в другую (см. Полиморфизм ).

Переброс части или всего кристалла в двойниковое положение у металлов осуществляется послойным скольжением атомных плоскостей. Каждый атомный слой последовательно смещается на долю межатомного расстояния, при этом все

атомы в двойниковой области перемещаются на длину, пропорциональную их расстоянию от плоскости Д. (плоскости зеркального отражения). У других кристаллов этот процесс сложнее, например у кальцита CaCO3 добавляется вращение групп CO3 . Механические двойники образуются в тех случаях, когда деформация скольжением в направлении приложенной силы затруднена (см. Пластичность ).

Д. может сопровождаться изменением размеров и формы кристалла, что характерно, например, для CaCO3 . Д. CaCO3 можно осуществить нажатием лезвия (рис. 2 , а), при этом в двойниковое положение переходит участок в правой части кристалла (рис. 2 , б). Д. с изменением формы имеют место у всех металлов, полупроводников — германия , кремния и у многих др. кристаллов. Другой вид Д., не вызывающий изменения формы кристалла, наблюдается, например, у кварца и триглицинсульфата.

Если однородность структуры монокристалла нарушена многочисленными двойниковыми образованиями, то его называют полисинтетическим двойником (рис. 3 ). В кристаллах сегнетоэлектриков двойниковые образования являются одновременно сегнетоэлектрическими доменами , причём они характеризуются различными оптическими свойствами (рис. 4 ).

Д. сильно влияет на механические свойства кристаллов: прочность , пластичность , хрупкость , а также на электрические, магнитные и оптические свойства. Д. ухудшает качество полупроводниковых приборов . Закономерности механической Д. кристаллов используются в геологии для диагностики минералов и для выяснения условий образования горных пород. Распределение двойниковых прослоек в породообразующих минералах позволяет характеризовать воздействия, которым подвергалась порода. Механические Д. учитывается геологами и петрографами при анализе течения горных пород после их деформирования.

М. В. Классен-Неклюдова.

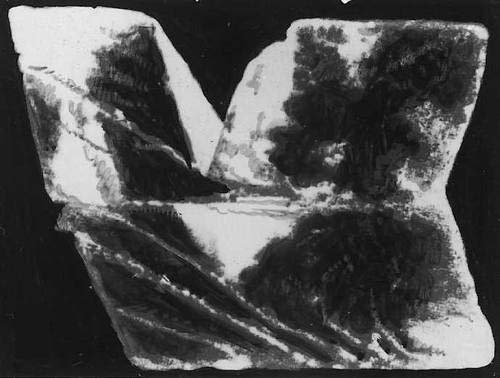

Рис. 2б. Фотография сдвойникованного кальцита.

Рис. 3. Слева — полисинтетический двойник сегнетовой соли; справа — полисинтетический двойник триглицинсульфата, выявленный травлением (фотография в отражённом свете).

Рис. 4. Схема расположения оптической индикатриссы: а — в ромбическом кристалле сегнетовой соли; б , в — в компонентах двойника, вытянутых вдоль осей с и b моноклинного кристалла.

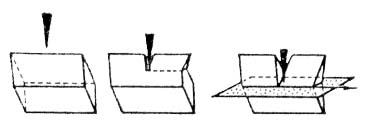

Рис. 2а. Двойникование кальцита нажатием лезвия (метод Баумгауера).

Рис. 1. Двойники роста.

Двойное гражданство

Двойно'е гражда'нство, см. Бипатриды .

Двойное лучепреломление

Двойно'е лучепреломле'ние, расщепление пучка света в анизотропной среде (например, в кристалле) на два слагающих, распространяющихся с разными скоростями и поляризованных в двух взаимно перпендикулярных плоскостях. Д. л. впервые обнаружено и описано профессором Копенгагенского университета Э. Бартолином в 1669 в кристалле исландского шпата . Если световой пучок падает перпендикулярно к поверхности кристалла, то он распадается на 2 пучка, один из которых продолжает путь без преломления, как и в изотропной среде, другой же отклоняется в сторону, нарушая обычный закон преломления света (рис.). Соответственно этому лучи первого пучка называются обыкновенными, второго — необыкновенными. Угол, образуемый обыкновенным и необыкновенным лучами, называется углом Д. л. Если в случае

перпендикулярного падения пучка поворачивать кристалл вокруг пучка, то след обыкновенного луча остаётся на месте, в центре, а след необыкновенного луча вращается по кругу.

Д. л. можно наблюдать и при наклонном падении пучка света на поверхность кристалла. В исландском шпате и некоторых др. кристаллах существует только одно направление, вдоль которого не происходит Д. л. Оно называется оптической осью кристалла, а такие кристаллы — одноосными (см. также Кристаллооптика ).

Направление колебаний электрического вектора у необыкновенного луча лежит в плоскости главного сечения (проходящей через оптическую ось и световой луч), которая является плоскостью поляризации. Нарушение законов преломления в необыкновенном луче связано с тем, что скорость распространения необыкновенной волны, а, следовательно, и её показатель преломления nе зависят от направления. Для обыкновенной волны, поляризованной в плоскости, перпендикулярной главному сечению, показатель преломления nо одинаков для всех направлений. Если из точки О (см. рис. ) откладывать векторы, длины которых равны значениям nе и nо в различных направлениях, то геометрические места концов этих векторов образуют сферу для обыкновенной волны и эллипсоид для необыкновенной (поверхности показателей преломления).

Из табл. видно, что Д. л., характеризуемое величиной и знаком D, может быть положительным и отрицательным. В соответствии с этим различают положительные и отрицательные (одноосные) кристаллы.

Кристалл nneмакс D = neмаксn
Исландский шпат 1,65836 1,48639 – 0,17197
Кварц 1,5442 1,5533 +0,0091
Каломель 1,9733 2,6559 +0,6826
Натриевая селитра 1,587 1,336 – 0,251

В прозрачных кристаллах интенсивности обыкновенного и необыкновенного лучей практически одинаковы, если падающий свет был естественным. Выделив диафрагмой один из лучей, получившихся при Д. л., и пропустив его через второй кристалл, можно снова получить Д. л. Однако интенсивности обыкновенного и необыкновенного лучей в этом случае будут различны, т. к. падающий луч поляризован. Отношение интенсивностей зависит от взаимной ориентации кристаллов — от угла j, образуемого плоскостями главных сечений того и другого кристалла (плоскости, проходящие через оптическую ось и световой луч). Если j = 0° или 180°, то остаётся только обыкновенный луч. При j = 90°, наоборот, остаётся только луч необыкновенный. При j = 45° интенсивность обоих лучей одинакова.

В общем случае кристалл может иметь две оптических оси, т. е. два направления, вдоль которых Д. л. отсутствует. В двуосных кристаллах оба луча, появляющиеся при Д. л., ведут себя, как необыкновенные.

Измерение D в тех случаях, когда Д. л. велико, может быть осуществлено непосредственным определением показателей преломления при помощи призм или специальных кристаллорефрактометров, позволяющих делать измерения n в разных направлениях. Во многих случаях (особенно для тонких слоев анизотропных тел), когда пространственное разделение двух лучей столь мало, что измерить nо и nе невозможно, измерения делаются на основании наблюдения характера поляризации света при прохождении его через слой анизотропного вещества.

Д. л. объясняется особенностями распространения электромагнитных волн в анизотропных средах. Электрическое поле световой волны E, проникая в вещество, вызывает вынужденные колебания электронов в атомах и молекулах среды. Колеблющиеся электроны, в свою очередь, являются источником вторичного излучения света. Т. о., прохождение световой волны через вещество — результат последовательного переизлучения света электронами. В анизотропном веществе колебания электронов легче возбуждаются в некоторых определённых направлениях. Поэтому волны с различной поляризацией будут распространяться в анизотропном веществе с разными скоростями.
