Лит.: Минералогия гидротермальных месторождений бериллия, М., 1976.

А. И. Гинзбург.

Эвклид

Эвкли'д (Eukleides), см. Евклид .

Эвкоммия

Эвко'ммия, эйкоммия, эукоммия (Eucommia), единственный род растений семейства эвкоммиевых. 1 вид — Э. вязолистная, или китайское гуттаперчевое дерево (Е. ulmoides), родом из Китая. Листопадное дерево 10—20 м высотой (или кустарник) с очередными удлиненно- или овально-эллиптическими зубчатыми или пильчатыми листьями. Преимущественно двудомные растения с правильными, лишёнными околоцветника мелкими цветками. Гинецей из 2 плодолистиков, но одногнёздный. Плод нераскрывающийся, обычно односемянный, крылатый. Все части растения, кроме древесины и семени, пронизаны млечниками, заполненными гуттой — основным компонентом гуттаперчи . Э. с глубокой древности использовалась как лекарств. растение при переломах костей и различных внутренних болезнях, а также как тонизирующее средство. В СССР Э. возделывают (преимущественно в Закавказье, Краснодарском крае, Молдавии, Средней Азии) главным образом для добычи гуттаперчи; Э. разводят и как декоративное растение. В медицине применяют кору Э., из которой готовят отвары, жидкие экстракты и настойки, назначаемые как спазмолитические и гипотензивные средства при лечении ранних стадий гипертонические болезни.

Лит.: Калантырь М. С., Исследования по разведению и выращиванию эвкоммии в СССР, в кн.: Лесоводство и агролесомелиорация, М., 1959.

М. Э. Кирпичников.

Эвкоммия вязолистная: а — ветвь с плодами; б — ветвь с тычиночными цветками; в — ветвь с пестичными цветками.

Эвлия Челеби

Эвлия' Челеби' (Evliya Celebi) (25.31611, Стамбул, — 1682 или 1683, там же), турецкий путешественник, географ, писатель. Около 50 лет провёл в странствиях (в т. ч. военных походах). Побывал во многих странах Азии, Африки и Европы; был на Северном Кавказе, Украине, в Молдавии и Крыму, плавал по Дону, Волге и Уралу. Путевые заметки и дневники (обработанные в конце жизни) составили 10-томное сочинение — «Книгу путешествий» (др. назв. «История путешественника»). Часть этого сочинения впервые издана в 1843. В 1898—1928 вышли 8 томов (арабский алфавит), а последние 2 тома (латинский алфавит) опубликованы в 1935—38. Сочинения Э. Ч. — самое крупное произведение мемуарного жанра в классической турецкой литературе, важный документ эпохи с большим количеством сведений по истории, географии, культуре, включает многочисленные предания и легенды разных стран и народов, в том числе и народов СССР.

Соч.: Evliya Celebi Seyahatnamesi, с. 1—5, Ist., 1943—51; в рус. пер.— Книга путешествия. (Извлечения из сочинения турецкого путешественника XVII в.), в. 1— Земли Молдавии и Украины, М., 1961 (лит.).

Лит.: Григорьев А. П., Художественные образы и средства «Шахнаме» в «Книге путешествия» Эвлии Челеби, в сборнике: Вопросы философии стран Азии и Африки, в. 2, Л., 1973; Evliya Celebi. Hayati, sanati, eserleri, Ist., 1954; Necatigil B., Edebiya-tin-iizda isimler s"ozl"ug"u, 7 bs, 1st, 1972.

Эвмениды

Эвмени'ды, см. Евмениды .

Эвмены

Эвме'ны, подсемейство насекомых из группы одиночных ос .

Эвокатор

Эвока'тор (от лат. evocator — возбудитель), часть зародыша, воздействующая на компетентную (см. Компетенция ) зародышевую ткань, побуждающая её к дифференцировке; морфогенетический стимул. Термином «Э.» пользуются редко, чаще употребляют термины — индуцирующий агент, индуктор .

Эвокация

Эвока'ция (от лат. evocatio — вызывание, призыв) (эмбриол.), побуждение к дифференцировке компетентной (см. Компетенция ) зародышевой ткани при воздействии на неё эвокаторами, или индукторами . Термин «Э.» употребляется редко, чаще пользуются термином индукция .

Эвольвента

Эвольве'нта, см. Эволюта и эвольвента .

Эвольвентное зацепление

Эвольве'нтное зацепле'ние, зубчатое зацепление, в котором профили зубьев очерчены по эвольвенте окружности (см. Эволюта и эвольвента ). Окружность, эвольвентой которой является профиль зуба, называется основной окружностью. На рис. показано Э. з. зубчатой передачи . Профиль зуба колеса 1 очерчен по эвольвенте Э₁ основной окружности с радиусом r₀₁ , а профиль зуба колеса 2 — по эвольвенте Э₂ основной окружности с радиусом r₀₂ . Эвольвенты Э₁ и Э₂ касаются в точке К. Нормаль к эвольвенте Э₁ в точке К но условию построения эвольвенты должна быть касательной к основной окружности с радиусом r₀₁ , нормаль к эвольвенте Э₂ — касательной к основной окружности с радиусом r₀₂ . Отсюда следует, что в Э. з. общая нормаль к соприкасающимся профилям зубьев всегда совпадает с общей касательной к основным окружностям. Эта касательная называется линией зацепления, т.к. по ней перемещается точка касания зубьев при движении колёс. Точка Р пересечения линии зацепления с межосевой линией O₁O₂ называется полюсом зацепления, а угол, который составляет линия зацепления с перпендикуляром к межосевой линии, — углом зацепления a_w . Передаточное отношениеi₁₂ , т. е. отношение угловых скоростей колёс 1 и 2 , определяется при Э. з. по условию i₁₂ = O₂P/O₁P =r₀₂ /r₀₁ . Отсюда видно, что при Э. з. изменение межосевого расстояния не влияет на значение передаточного отношения. С изменением этого расстояния изменяется лишь угол зацепления. Э. з. — наиболее распространённый вид зубчатого зацепления.

Н. И. Левитский.

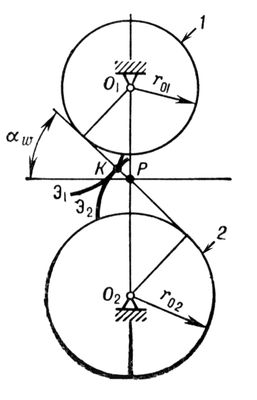

Эвольвентное зацепление: 1 и 2 — зубчатые колёса.

Эвольвентомер

Эвольвентоме'р,зубоизмерительный прибор , предназначенный для измерения профиля зуба эвольвентных зубчатых колёс в сечении, перпендикулярном оси колёс. Принцип работы Э. заключается в сопоставлении теоретической эвольвенты (см. Эволюта и эвольвента ), воспроизводимой прибором, с реальной. По принципиальной схеме механизма, воссоздающего эвольвенту, Э. разделяются на индивидуально-дисковые и универсальные. В индивидуально-дисковых Э. для воспроизведения проверяемой кривой применяются сменные диски, диаметры которых равны диаметрам основной окружности проверяемых колёс. В универсальных Э. для воспроизведения этой кривой используется специальное устройство, настраиваемое на различные радиусы основной окружности. Среди них наибольшее распространение получили Э., в которых используется т. н. механизм обката, содержащий диск постоянного диаметра и рычажно-ленточную передачу, или механизмы с постоянным эвольвентным копиром и рычажной передачей. Более точными являются индивидуально-дисковые Э.

Э. изготовляются нескольких типоразмеров для измерения профиля зуба колёс с диаметрами основных окружностей обычно от 40 до 1250 мм наружного и внутреннего зацепления. Э., как правило, снабжается дополнит. устройством для измерения винтовой линии косозубых зубчатых колёс (см. Ходомер ), которое обеспечивает перемещение измерит. наконечника регистрирующего устройства вдоль оси измеряемого колеса, согласованное с поворотом. Как правило, результаты измерения регистрируются самописцем. Перспективным направлением в развитии Э. является разработка систем, использующих импульсные преобразователи и мини-ЭВМ. В ряде приборов измеряемое колесо вращается и перемещает измерительный наконечник, а в ЭВМ одновременно поступают импульсы, пропорциональные углу поворота колеса и линейному перемещению наконечника. В ЭВМ эти данные сравниваются с теоретическими, предварительно введёнными в ЭВМ. В др. вариантах этих Э. теоретические угловые и линейные перемещения колесу и измерительному наконечнику задаются с помощью ЭВМ, а регистрирующее устройство воспринимает отклонение реального профиля от теоретического.

Н. Н. Марков.

Эволюта и эвольвента

Эволю'та и эвольве'нта (от лат. evolutus — развёрнутый и evolvens, род. падеж evolventis — разворачивающий), понятия дифференциальной геометрии: множество m центров кривизны плоской кривой l называется эволютой этой кривой; кривая l по отношению к своей эволюте называется эвольвентой (см. рис. ). Эвольвента l кривой m может быть получена как траектория конца В нити AB , которая наматывается на линию m или разматывается с неё (этим построением эвольвенты и объясняется др. её назв. «развёртка»). Указанное построение эвольвенты делает ясным следующие свойства Э. и э.: 1) касательная CD в произвольной точке С эволюты является нормалью в соответствующей точке D эвольвенты (следовательно, эвольвента есть ортогональная траектория касательных эволюты); 2) всякая ортогональная траектория касательных кривой т является эвольвентой (поэтому у данной кривой бесконечно много эвольвент); 3) разность радиусов кривизны AB и CD в точках В и D эвольвенты равна длине дуги AC эволюты; 4) эволюта является огибающей семейства нормалей эвольвенты.

Если линия l задана параметрическими уравнениями х = x (t ), y = y (t ), то параметрические уравнения её эволюты будут следующие:

,

Эвольвенту пространственной кривой можно определить как ортогональную траекторию касательных этой кривой.

Лит.: Рашевский П. К., Курс дифференциальной геометрии, 4 изд., М., 1956.

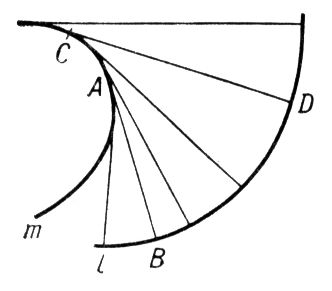

Рис. к ст. Эволюта и эвольвента.

Эволюционная физиология

Эволюцио'нная физиоло'гия, раздел физиологии, изучающий различные функции животного организма в их формировании и историческом развитии. Э. ф. исследует эволюцию функций, т. е. процесс их формирования и изменения в зависимости от внутренних и внешних факторов. Э. ф. раскрывает также сущность функциональной эволюции: почему именно так, а не иначе шло формирование и развитие новых функциональных отношений. Эволюционное направление в отечественной физиологии связано с работами И. М. Сеченова , Н. Е. Введенского , И. П. Павлова . Термин «Э. ф.» впервые (1914) применил А. Н. Северцов . Основная заслуга в создании отечеств. Э. ф. принадлежит Л. А. Орбели , который сформулировал сущность метода науки, определил основное содержание и наметил (1920-е гг.) пути её развития. Орбели, А. Г. Гинецинский , П. К. Анохин и др. предложили несколько общих принципов функциональной эволюции: а) в процессе развития и усложнения уровня организации и установления новых отношений в организме старые функции не исчезают бесследно, а оказываются заторможенными, замаскированными филогенетически более молодыми функциями; б) по мере развития организма возрастает управляющее влияние нервной системы на рабочие органы; в) созревание разных функциональных систем в процессе индивидуального развития происходит разновременно (гетерохрония ). Изучение эволюции центральной нервной системы (А. И. Карамян ) тесно связано с исследованием становления и развития условнорефлекторных связей в мире животных (Е. М. Крепс , Л. Г. Воронин , Д. А. Бирюков и др.). Сравнительная и онтогенетическая физиология давно и успешно развивается в Великобритании, США, Дании, Чехословакии и других странах, но объединение методических приёмов и создание Э. ф. как современного этапа физиологической науки, основанного на историческом принципе, являются достижением отечественной науки.
