Сооружения, входящие в состав Г., подразделяются на основные н вспомогательные. Основные сооружения, обеспечивающие нормальную работу Г., в свою очередь, делятся на общие (плотины, поверхностные и глубинные водосбросы, сооружения для удаления льда, шуги, наносов, регуляционные, сопрягающие и др.), обеспечивающие необходимые напор и ёмкость водохранилища, а также гидравлические условия, отвечающие измененному гидрологическому режиму реки (см. Гидротехнические сооружения), и специальные (ГЭС, судоходные шлюзы, судоподъёмники, рыбоходы, бревноспуски, плотоходы и т.д.), выполняющие те функции, для которых был создан Г. К вспомогательным сооружениям относятся жилые, административно-хозяйственные и культурно-бытовые здания, сооружения водопровода и канализации, дороги и т.п. Временные сооружения (перемычки, склады строительных материалов, бетонные и арматурные заводы, мастерские, подъездные пути и пр.) обычно функционируют в период строительства Г., но некоторые из них иногда совмещают с постоянными (например, путём включения перемычек в состав плотины). Прочие сооружения — транзитные дороги и мосты, проходящие в зоне Г. (например, пересечение Калининской ж. д. с каналом им. Москвы в районе расположения шлюза № 8), промышленные предприятия, возникшие на его базе и использующие его электроэнергию и т.п., связываются с Г. главным образом территориально.

Место размещения Г., т. е. тех его сооружений, которые образуют т. н. напорный фронт, называется створом. Взаимное расположение основных сооружений, называемое компоновкой Г., представляет собой сложную инженерную задачу, решаемую с учётом эксплуатационных, строительных и технико-экономических требований. Большое разнообразие природных и местных условий не позволяет установить единые правила для размещения и компоновки Г. Эти вопросы решаются каждый раз индивидуально с учётом всего комплекса условий, требований и характера взаимодействия сооружений.

Помимо разрешения водохозяйственных задач, сооружения Г. должны отвечать и эстетическим требованиям; они служат созданию архитектурного ансамбля, органически связанного с окружающей природой. Вся территория гидроузла имеет чёткое архитектурно-функциональное зонирование. Нередко гидротехнический комплекс влияет на планировку и застройку расположенных поблизости старых и вновь возникающих городов, посёлков, заводов (Волховская ГЭС и г. Волхов, Днепрогэс и г. Запорожье). Гидроузлы, расположенные на небольшом расстоянии друг от друга, могут иметь единое архитектурно-стилевое решение (каскад Верхневолжских гидроузлов, СССР). Главные сооружения, организующие архитектурный ансамбль Г., — плотина, гидроэлектростанция, судоходный шлюз с подходными каналами. На рис. 1 показана схема Красноярского Г. на р. Енисей транспортно-энергетического назначения. В его состав входят водосливная и глухая бетонные плотины, ГЭС мощностью 5 млн. квт и судоподъёмник, расположенный на левом берегу реки. На рис. 2 приведён план строящегося Нурекского Г. на р. Вахш, который предназначен для регулирования стока реки в целях орошения и получения гидроэнергии. Г. включает самую высокую в мире каменно-земляную плотину (высота 300 м), береговой водосброс, туннельный водозабор, здание ГЭС и др.

Лит. см. при ст. Гидротехника.

В. Н. Поспелов.

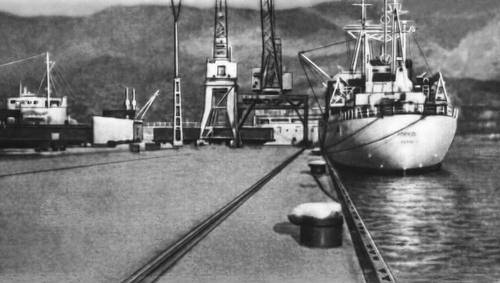

Новороссийский порт. Головная часть пирса.

Участок Волго-Балтийского водного пути.

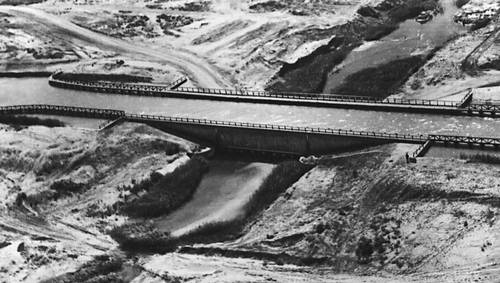

Акведук через селевое русло на Каракумском канале.

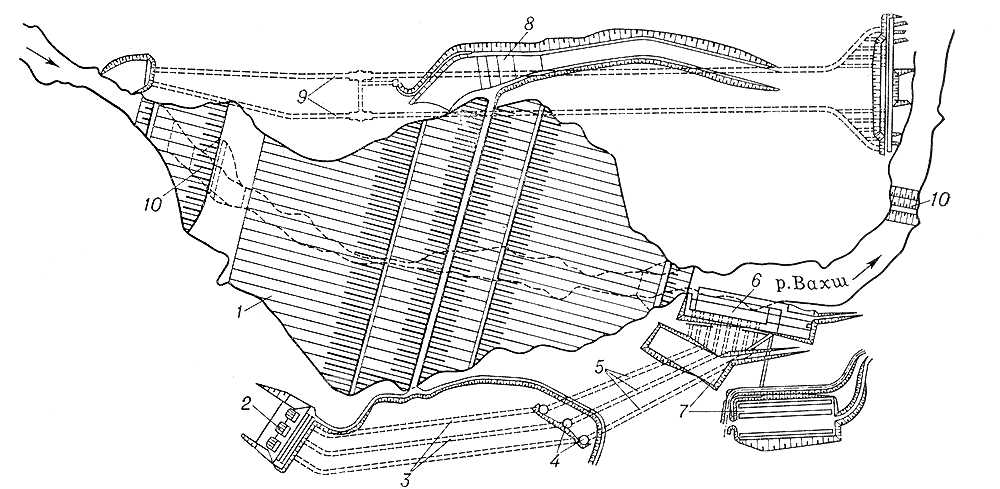

Рис. 2. Схема гидроузла Нурекской ГЭС на р. Вахш: 1 — плотина; 2 — водоприемник ГЭС; 3 — напорные водоподводящие туннели; 4 — уравнительные резервуары; 5 — турбинные водопроводы; 6 — здание ГЭС; 7 — открытое распределительное устройство; 8 — открытый водосброс с отводящим каналом; 9 — строительные туннели; 10 — верховая и низовая перемычки.

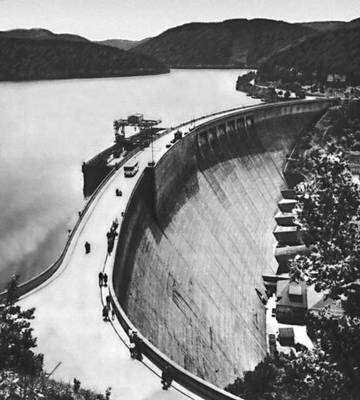

Арочная плотина на р. Заале. ГДР.

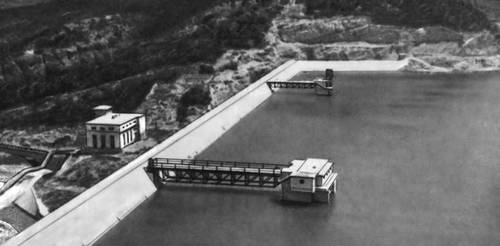

Общий вид водоприёмника плотины «Ал. Стамболийский». Болгария.

Плотина Пеарес. Испания.

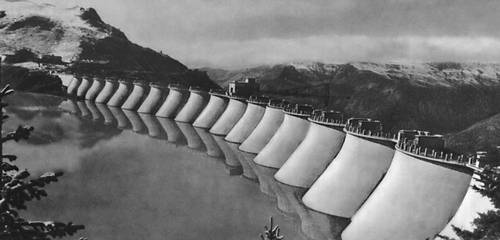

Многоарочная плотина Бартлет. США.

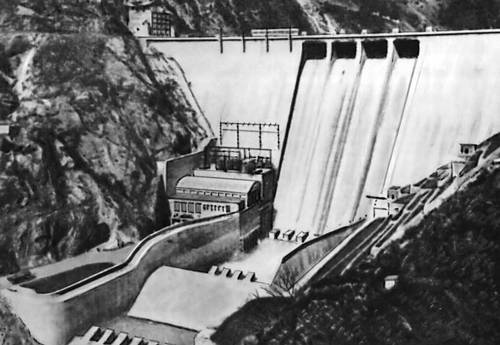

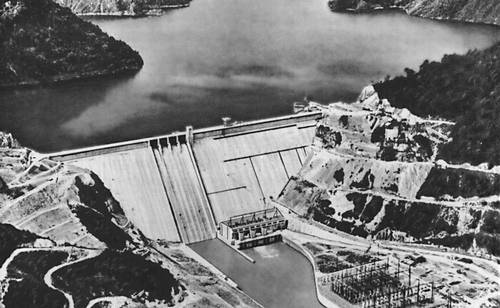

Плотина Тагокура. Япония.

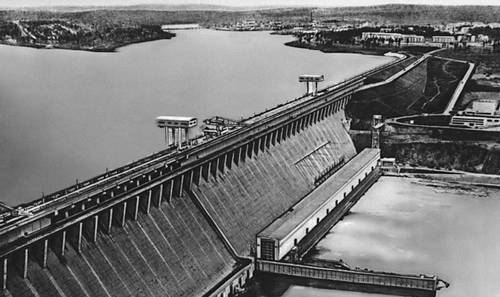

Плотина Братской ГЭС им. 50-летия Октября.

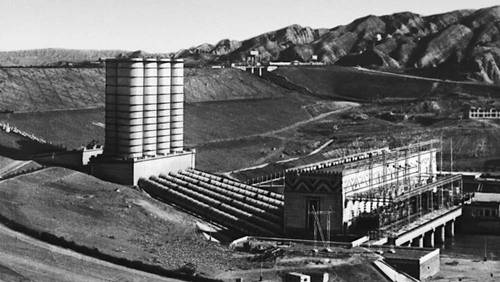

Мингечаурская ГЭС.

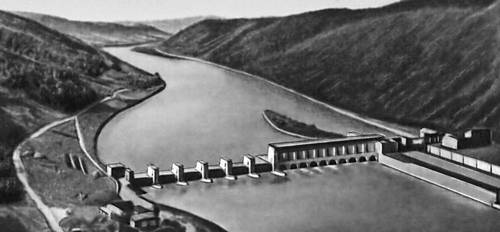

Общий вид гидроузла Йохенштейн. Австрия.

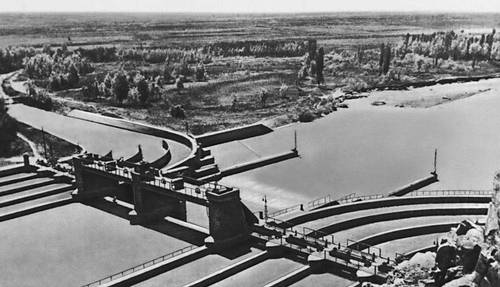

Оросительная система на р. Чу. Плотина и распределительный узел.

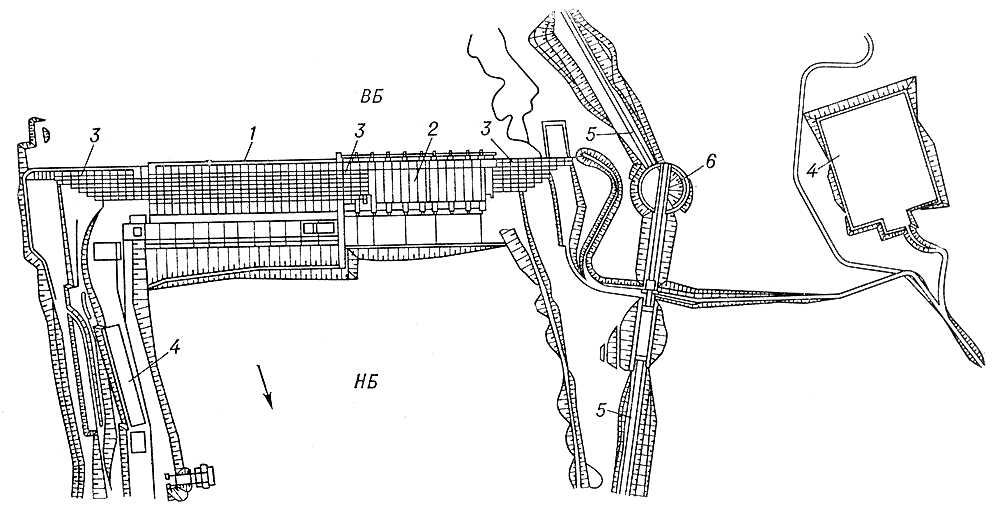

Рис. 1. Схема гидроузла Красноярской ГЭС на р. Енисей: 1 — здание ГЭС; 2 — водосливная часть плотины; 3 — глухая часть плотины; 4 — открытое распределительное устройство; 5 — наклонный судоподъемник; 6 — поворотный круг (мост) судоподъемника; ВБ — верхний бьеф; НБ — нижний бьеф.

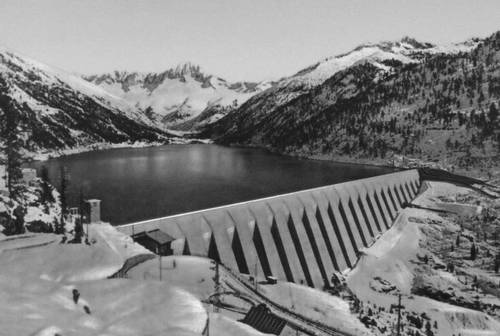

Плотина Мальга Биссина. Италия.

Асуанская плотина. АРЕ.

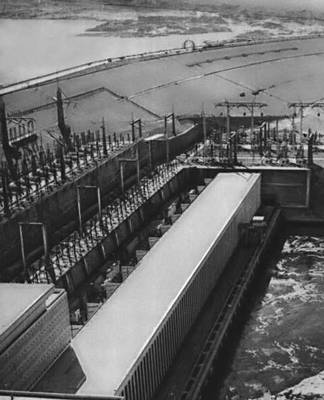

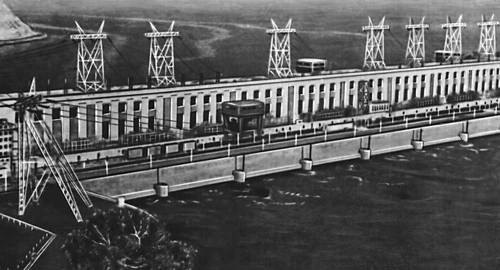

Волжская ГЭС им. В. И. Ленина.

Многоарочная плотина Жирот. Франция.

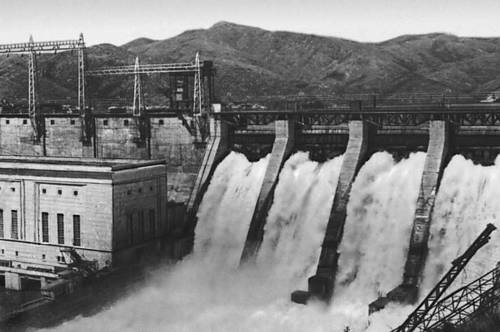

Усть-Каменогорская ГЭС.

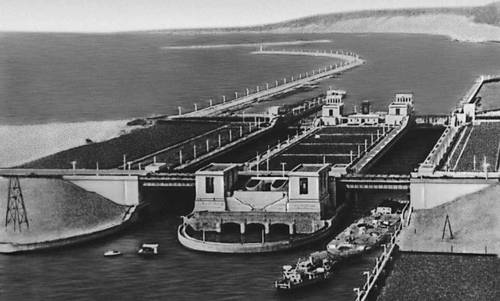

Куйбышевское водохранилище на участке судоходного шлюза.

Гидрофизика

Гидрофи'зика, раздел геофизики, изучающий физические процессы, протекающие в водной оболочке Земли (гидросфере). К общим вопросам, изучаемым Г., относятся: молекулярное строение воды во всех трёх её состояниях (жидком, твёрдом, газообразном); физические свойства воды, снега, льда — тепловые (теплопроводность, теплоёмкость), радиационные, электрические, радиоактивные, акустические, механические (упругость, вязкость и др.), а также процессы, происходящие в водоёмах — динамические (течения, волны, приливы и отливы), термические (нагревание и охлаждение водоёмов, испарение и конденсация, образование и таяние льда и снега), распространение, поглощение и рассеяние света в толще воды, снега и льда.

Г. подразделяется на физику моря и физику вод суши. Последняя исследует реки, озёра, водохранилища, подземные воды и др. водные объекты на материках применительно к задачам гидрологии суши, а также термические и динамические процессы изменения запасов влаги в речных бассейнах (в верхнем, корнеобитаемом слое почвогрунтов и на поверхности — в снежном покрове, ледниках и снежниках). В физике вод суши развитие получили вопросы турбулентного движения воды, перенос турбулентными потоками наносов и взаимодействия потока и русла. Эта совокупность вопросов выделилась в особую дисциплину — динамику руслового потока. Довольно широко разработана термика пресных водоёмов — закономерности образования и роста поверхностного и внутриводного льда, тепловой баланс водоёмов и снежного покрова и т.п. В физике моря изучаются процессы, происходящие в морях и океанах: динамика морских течений, приливных, поверхностных и внутренних волн, взаимодействие моря с атмосферой, термика, акустика, оптика моря и др.

Лит.: Шулейкин В. В., Физика моря, 4 изд., М., 1968; Великанов М. А., Гидрология суши, 5 изд., Л., 1964; Лебедев А. Ф., Почвенные и грунтовые воды, 4 изд., М. — Л., 1936.

П. П. Кузьмин.

Гидрофилия

Гидрофили'я (от гидро... и греч. philia — любовь), приспособленность цветков некоторых водных растений к опылению под водой (например, у роголистника, наяды, взморника). Гидрофилами называют также погруженные в воду растения (см. Гидатофиты).

Гидрофильность и гидрофобность

Гидрофи'льность и гидрофо'бность, понятия, характеризующие сродство веществ или образованных ими тел к воде: это сродство обусловлено силами межмолекулярного взаимодействия. Слова «гидрофильный» и «гидрофобный» могут относиться в равной степени к веществу, к поверхности тела и к тонкому (в пределе — толщиной в одну молекулу) слою на границе раздела фаз (тел). Г. и г. — частный случай лиофильности и лиофобности — характеристик молекулярного взаимодействия веществ с различными жидкостями.
