Для измерения мощности в цепи высокого напряжения с помощью ваттметра необходимы как И. т. тока, так и И. т. напряжения (рис. 3 ).

Для измерений в цепях постоянного тока большой силы или высокого напряжения применяют И. т. постоянного тока особой конструкции (рис. 4 ). Действие такого И. т. основано на насыщении сердечников из ферромагнетика при небольших напряжённостях магнитного поля, в результате чего среднее значение переменного тока во вспомогательной обмотке становится зависимым от измеряемого постоянного тока.

Лит.: Электрические измерения. Общий курс, под ред. А. В. Фремке, 2 изд., М. — Л., 1954; Арутюнов В. О., Электрические измерительные приборы и измерения, М. — Л., 1958.

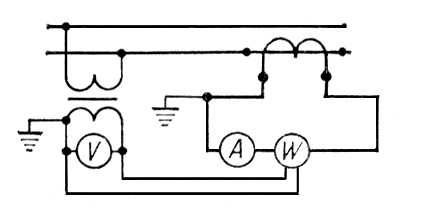

Рис. 3. Схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения: V — вольтметр; А — амперметр; W — ваттметр.

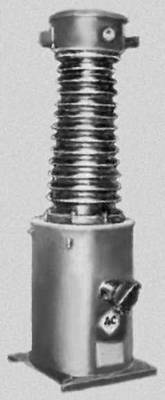

Рис. 2б. Измерительный трансформатор тока. Трансформатор тока на 115 кв .

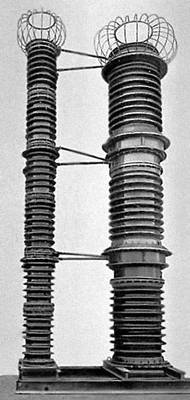

Рис. 1б. Измерительный трансформатор напряжения. Трансформатор напряжения на 400 кв .

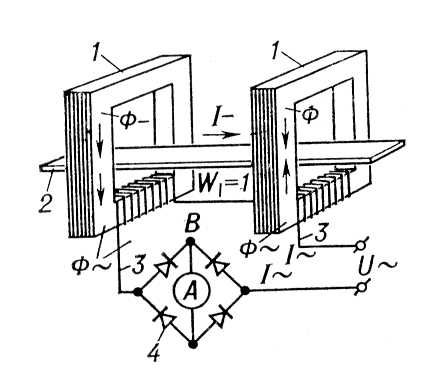

Рис. 4. Схема измерительного трансформатора постоянного тока: 1 — сердечник; 2 — шина (провод постоянного тока); 3 — вспомогательная обмотка; 4 — диоды выпрямительного моста; Ф — магнитный поток; В — выпрямитель; А — амперметр; W₁ — первичная обмотка (шина); U ~ — вспомогательный источник переменного тока; I — измеряемый ток.

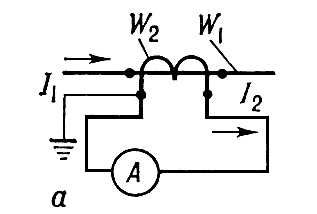

Рис. 2а. Измерительный трансформатор тока. Схема включения.

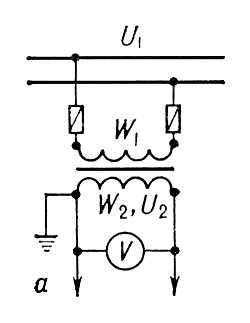

Измерительный трансформатор напряжения. Схема включения.
