Алмазные К. б. используют при бурении в крепких скальных породах. Коронка состоит из металлокерамической алмазонесущей рабочей части (матрицы) и стального корпуса. Матрица и корпус прочно соединяются между собой в процессе изготовления. Твёрдость матрицы подбирается в зависимости от абразивности и твёрдости буримых пород в пределах от 10 до 50 HRC. Чем абразивнее порода, тем твёрже должна быть матрица. Для армирования коронок используют различные по качеству алмазы «борт». Алмазные К. б. изготовляют трёх основных типов: однослойные, многослойные и импрегнированные. В однослойной коронке по определённой схеме, обеспечивающей равнопрочность рабочего торца коронки, размещаются алмазы зернистостью от 10 до 90 штук на кар, причём примерно 60% алмазов армируют рабочий торец коронки (объёмные алмазы), а около 40% размещают в качестве подрезных в боковых стенках коронки. Объёмные алмазы часто бывают дроблёные. В качестве подрезных алмазов используют более крупные, высококачественные алмазы. Однослойные коронки в зависимости от диаметра имеют от 4 до 12 промывочных канавок. В многослойных К. б. объёмные алмазы обычно укладываются в три слоя. Импрегнированные К. б. применяют для бурения наиболее крепких, абразивных и трещиноватых пород. В импрегнированных коронках объёмные алмазы (зернистостью от 150 до 500 штук на кар ) равномерно перемешиваются с порошковой шихтой матрицы, а в качестве подрезных используют алмазы зернистостью 30—40 штук на кар. Применяются также коронки, матрица которых импрегнирована очень мелкими синтетическими алмазами. Алмазные коронки наиболее эффективно работают при 500—1500 об/мин и осевой нагрузке на коронку 6—12 кн (600—1200 кгс ).

Лит.: Руководство по алмазному колонковому бурению, Л., 1970; Воздвиженский Б. И., Сидоренко А. К., Скорняков А. Л., Современные способы бурения, М., 1970; Технология и техника разведочного бурения, М., 1973.

Б. И. Воздвиженский.

Рис. 1. Твердосплавные буровые коронки: а — ребристая (1 — корпус, 2 — ребро, армированное резцами из твёрдых сплавов); б — резцовая (1 — корпус, 2 — резец); в — самозатачивающаяся (1 — корпус, 2 — самозатачивающийся резец).

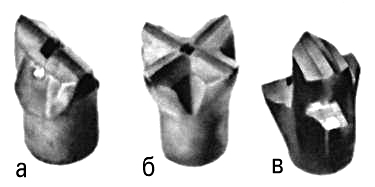

Рис. 2. Коронки для перфораторного бурения: а — зубильная; б — крестовая; в — ступенчатая.

Коронный разряд

Коро'нный разря'д, электрическая корона, разновидность тлеющего разряда ; возникает при резко выраженной неоднородности электрического поля вблизи одного или обоих электродов. Подобные поля формируются у электродов с очень большой кривизной поверхности (острия, тонкие провода). При К. р. эти электроды окружены характерным свечением, также получившим название короны, или коронирующего слоя. Примыкающая к короне несветящаяся («тёмная») область межэлектродного пространства называется внешней зоной. Корона часто появляется на высоких остроконечных предметах (святого Эльма огни ), вокруг проводов линий электропередач и т. д.

К. р. может иметь место при различных давлениях газа в разрядном промежутке, но наиболее отчётливо он проявляется при давлениях не ниже атмосферного. Разряд начинается, когда напряжение U между электродами достигает так называемого «начального потенциала» короны U (типичные значения — тысячи и десятки тысяч в ). Ток К. р. пропорционален разности U—U и подвижности образующихся в разряде ионов газа (см. Подвижность ионов и электронов ); он обычно невелик (доли ма на 1 см длины коронирующего электрода). При повышении U яркость и толщина коронирующих слоев растут. Когда U достигает потенциала «искрового перекрытия», К. р. переходит в искровой разряд .

Если коронирует только анод, корона называется положительной. В этом случае первичные электроны высвобождаются на внешней границе коронирующего слоя в результате фотоионизации газа (см. Ионизация ) фотонами, испускаемыми внутри короны. Ускоряясь в поле анода, эти электроны ударно возбуждают атомы и ионы газа и в актах ударной ионизации порождают электронные лавины. Во внешней зоне носителями тока являются положительные ионы; образуемый ими положительный пространственный заряд ограничивает ток К. р.

В отрицательной короне положительные ионы, ускоренные сильным полем вблизи коронирующего катода, выбивают из него электроны (вторичная электронная эмиссия ). Вылетев из катода, электроны ударно ионизуют газ, порождая лавины и обеспечивая воспроизводство положительных ионов. В чистых электроположительных газах ток во внешней зоне переносится электронами, а в присутствии электроотрицательных газов, обладающих сродством к электрону , — отрицательными ионами, возникающими при «слипании» электронов и нейтральных молекул газа (см. Электроотрицательность ). Эти электроны или ионы образуют во внешней зоне отрицательный пространственный заряд, ограничивающий ток К. р.

В двуполярной короне коронируют оба электрода. Процессы в коронирующих слоях аналогичны описанным; во внешней зоне ток переносится встречными потоками положит, ионов и электронов (или отрицательных ионов).

При периодическом изменении полярности электродов (К. р. переменного тока) малоподвижные тяжёлые ионы во внешней зоне не успевают достичь электродов за время одного полупериода, и возникают колебания пространственного заряда. К. р. на частотах порядка 100000 гц и выше называется короной высокочастотной .

В К. р. электрическая энергия преобразуется главным образом в тепловую — в соударениях ионы отдают энергию своего движения нейтральным молекулам газа. Этот механизм вызывает значительные потери энергии на высоковольтных линиях передач. Полезное применение К. р. нашёл в процессах электрической сепарации (например, в электрических фильтрах ), электрической окраски (в частности, для нанесения порошковых покрытий), а также при регистрации ионизирующего излучения (Гейгера — Мюллера счётчиками ).

Лит.: Капцов Н. А., Коронный разряд и его применение в электрофильтрах, М., 1947; Леб Л., Основные процессы электрических разрядов в газах, пер. с англ., М.— Л., 1950; Грановский В. Л., Электрический ток в газе. Неустановившийся ток, М., [в печати].

А. К. Мусин.

Коронограф

Короно'граф (от лат. corona — венец, венок и ...граф ), телескоп для наблюдений солнечной короны. Поскольку рассеянный в атмосфере Земли и в телескопе свет от фотосферы Солнца в сотни раз ярче света солнечной короны, наблюдения последней до 30-х гг. 20 в. проводились только во время полных солнечных затмений, когда фото-сфера закрыта Луной. К., применяемый для таких наблюдений, представляет собой длиннофокусную фотографическую камеру, устанавливаемую обычно горизонтально; свет в неё подаётся целостатом . Стандартный К., используемый в СССР, имеет объектив диаметром 5 см и фокусное расстояние 500 см. Наблюдения солнечной короны вне затмений стали возможны после изобретения французским астрономом Б. Лио внезатменного коронографа, посредством которого он впервые, в 1931, наблюдал корону на обсерватории Пик-дю-Миди (Франция). Внезатменный К. состоит из главного объектива О , строящего изображение Солнца на металлическом диске Д, который не пропускает дальше свет фотосферы и создаёт таким образом искусственное затмение (рис. ). Для устранения рассеянного света, появляющегося вследствие дифракции от края главного объектива, за металлическим экраном ставится линза О', которая строит изображение главного объектива на диафрагме В с отверстием достаточно малым, чтобы не пропустить изображение краев главного объектива. Следующий объектив О'' строит окончательное изображение короны или протуберанцев на щели спектрографа или на фотоплёнке П. В последнем случае свет проходит через монохроматический интерференционно-поляризационный светофильтр Ф для устранения всех лучей, кроме спектральной линии, излучаемой короной или протуберанцем. Применение при наблюдениях специальных фильтров с уменьшающейся от центра к краям плотностью позволяет на одних и тех же фотографиях получать изображения яркой внутренней и более слабой внешней короны. Внезатменные К. обеспечивают наилучшие результаты при установке их в горах, где атмосферный рассеянный свет значительно меньше. В СССР первые наблюдения короны вне затмения были осуществлены на Кисловодской горной астрономической станции в 1950 на К. с диаметром объектива 20 см. На этой станции, а также на обсерваториях вблизи Иркутска, в Абастумани и Алма-Ате находятся крупнейшие в мире К. с диаметром объектива 53 см.

Лит.: Гневышев М. Н., Кисловодская горная астрономическая станция, М.— Л., 1965; Мартынов Д. Я., Курс практической астрофизики, 2 изд., М., 1967.

М. Н. Гневышев.

Внезатменный коронограф Лио.
