Для развития М. п. характерны 3 периода: в первом (до начала 20 века) плавку вели в печах небольшой ёмкости (до 70 т ), которые отапливались генераторным газом, тяга была естественной (дымовая труба); второй период (1-я половина 20 века) характеризуется переходом на коксодоменный газ, принудительной подачей воздуха (вентиляторы), автоматизацией теплового режима печи, установкой котлов-утилизаторов, строительством печей ёмкостью 185—250 т , затем 370—500 т ; для начавшегося в 50-х годах 20 века третьего периода характерны интенсификация процесса кислородом, переход на топливо с высокой теплотой сгорания (главным образом природный газ), строительство новых цехов с агрегатами ёмкостью 600—900 т , создание печей нового типа. Наибольших масштабов М. п. достигло в СССР и США. В СССР работают (1974) крупнейшие в мире печи ёмкостью 900 т. Существенный вклад в развитие теории и практики М. п. внесли советские учёные-металлурги В. Е. Грум-Гржимайло, А. А. Байков, М. А. Павлов, М. М. Карнаухов, Н. Н. Доброхотов, В. И. Тыжнов, К. Г. Трубин и другие.

Мартеновский процесс.Шихта мартеновских печей подразделяется на металлическую часть (чугун, стальной лом, раскислители и легирующие добавки) и неметаллическую (железная руда, мартеновский агломерат, известняк, известь, боксит, плавиковый шпат). Чугун, применяемый либо в жидком состоянии, либо в виде чушек, служит основным источником углерода, обеспечивающим нормальное протекание мартеновского процесса. Количество чугуна и стального лома в шихте может колебаться в любых соотношениях в зависимости от разновидности процесса, экономических условий, выплавляемых марок сталей. В качестве раскислителей и легирующих добавок, в М. п. используют ферросплавы и некоторые чистые металлы (алюминий, никель). Железная руда и мартеновский агломерат применяются в М. п. в качестве окислителей, а также в качестве флюса, способствующего ускоренному формированию активного шлака. В роли окислителя может использоваться также окалина. Известняк, известь, боксит, плавиковый шпат в мартеновском процессе служат для формирования шлака необходимого состава и консистенции, обеспечивающего протекание окислительных реакций, удаление вредных примесей и нагрев металла.

В мартеновском процессе (в отличие от конвертерных) тепла, выделяющегося в результате химических реакций окисления примесей металлической ванны, недостаточно для проведения плавки. Поэтому в печь дополнительно подаётся тепло, получаемое в результате сжигания топлива в рабочем пространстве. Топливом служат природный газ, мазут, коксовый и доменный газы. Для обеспечения полного сгорания топлива воздух на горение подаётся в количестве, несколько большем теоретически необходимого. Это создаёт избыток кислорода в продуктах сгорания, в которых присутствуют также газообразные окислы CO₂ и H₂ O, частично диссоциирующие при высокой температуре. В результате происходит окисление железа и других элементов, содержащихся в шихте (для интенсификации горения топлива часть подаваемого в печь воздуха может заменяться кислородом; газообразный кислород подаётся также в ванну для интенсификации окислительных процессов). FeO, Fe₂ O₃ , CaO, SiO₂ , MnO, P₂ O₅ и другие окислы вместе с постепенно разрушающимися огнеупорами кладки, флюсами и примесями, вносимыми шихтой, образуют шлак, покрывающий металл во все последующие периоды плавки. Шлак играет важную роль: связывает все примеси, которые надо удалить из шихты; передаёт кислород из атмосферы печи к жидкому металлу; передаёт тепло от факела к металлу; защищает металл от насыщения газами, содержащимися в атмосфере печи, и от чрезмерного окисления железа. В различные периоды плавки шлак должен иметь нужный химический состав, необходимую жидкоподвижность и находиться в печи в определённом количестве.

В мартеновской плавке различаются обычно следующие периоды: заправка печи, завалка и прогрев шихты, заливка жидкого или завалка твёрдого чугуна, плавление, кипение, раскисление и легирование, выпуск. Заправка печи преследует цель поддержания в рабочем состоянии всех элементов кладки плавильного пространства. Для этого в момент выпуска плавки на подину и стенки по мере их освобождения от шлака заправочной машиной забрасывают огнеупорные материалы (дроблёный обожжённый доломит, магнезитовый порошок и другие). После выпуска из печи металла и шлака подину тщательно осматривают и, если нужно, исправляют замеченные неровности (бугры, ямы). Завалка шихты осуществляется завалочной машиной . Все твёрдые шихтовые материалы подаются к печи в спец. коробах — мульдах (ёмкостью до 3,3 м³ ). Продолжительность завалки в зависимости от ёмкости печи колеблется от 1 до 3 ч . Для дополнительного подогрева всего стального лома перед заливкой в печь чугуна производятся прогрев шихты, продолжительность которого может достигать 1,5 ч . Заливка чугуна длится 20—60 мин . Период плавления начинается сразу после окончания заливки чугуна и продолжается 1—5 ч . В печь в этот период подаётся максимальное количество топлива, ванна продувается кислородом. В процессе заливки чугуна и в первый момент плавления происходит интенсивное образование шлака, поскольку весь кремний и часть марганца, содержащиеся в чугуне, окисляются (в шлак частично переходят и окислы железа). Толстый слой образовавшегося шлака затрудняет передачу тепла от факела к металлу. В связи с этим в первой половине плавления удаляют из печи (путём спуска в шлаковые чаши) некоторое количество шлака. В период плавления обеспечивается удаление из металла также основной массы фосфора. Химический состав металлической ванны в момент полного расплавления заметно отличается от состава, который сталь должна иметь перед выпуском плавки; температура металла относительно невысока. Поэтому главное назначение следующих периодов плавки, называемых доводкой, состоит в том, чтобы обеспечить необходимый нагрев металла, доведение его до заданного химического состава. В связи с этим период кипения — наиболее ответственный период мартеновской плавки. Главной реакцией этого периода является реакция окисления растворённого в жидком металле углерода. Образующиеся в результате этой реакции пузырьки окиси углерода вырываются на поверхность металла, пробивают слой шлака и, выходя на его поверхность, создают впечатление кипения ванны. Скорость окисления углерода в этот период можно регулировать либо добавками железной руды и других флюсов, либо продувкой ванны кислородом и сжатым воздухом. Состав шлака, обеспечивающий оптимальный нагрев металла и удаление из него нежелательных примесей (в частности серы), регулируется добавками извести, руды и других флюсующих материалов. Выделяющиеся пузырьки окиси углерода играют важную роль в мартеновском процессе. Перемешивая нижние слои металла (менее нагретые) с верхними (более нагретыми), они ускоряют процесс нагрева всего объёма металла. Кроме того, они захватывают по пути вверх некоторое количество других газов и неметаллических частиц, присутствие которых в готовой стали ухудшает её качество. Период кипения иногда условно разделяют на 2 части — период рудного кипения, когда в печь вводят добавки руды (кислород), извести, флюсов, и период чистого кипения, когда окисление растворенного в металле углерода продолжается без каких-либо добавок, за счёт растворённого в шлаке и металле кислорода. В период чистого кипения происходит окончательное доведение металла до требуемых температуры и химического состава. Продолжительность чистого кипения строго регламентируется в зависимости от выплавляемой марки стали. Начиная с момента полного расплавления ванны и до конца периода кипения осуществляется контроль состава металла и шлака, а также контроль температуры металла. Общая продолжительность периода кипения 1—2,5 ч . Раскисление и легирование — завершающий период плавки, основное назначение которого состоит в снижении содержания кислорода в металле и доведении состава металла до заданного по содержанию всех элементов, включая легирующие. Раскисляющие и легирующие добавки в зависимости от выплавляемой марки стали вводят или в печь, или в сталеплавильный ковш во время выпуска металла. Для выпуска металла из печи со стороны задней стенки пробивают или прожигают струей газообразного кислорода сталевыпускное отверстие; металл по жёлобу стекает в установленный под ним сталеразливочный ковш (на больших печах плавку выпускают в 2 или 3 ковша). Общая продолжительность выпуска до 20 мин . После выпуска плавки и необходимого осмотра отверстие вновь заделывают огнеупорными материалами. Из ковша металл разливают в изложницы или на установках непрерывной разливки стали . Для повышения качества мартеновской стали определённое распространение получил разработанный в СССР метод обработки металла в ковше (при выпуске из печи) синтетическими шлаками, приготовленными в специальном плавильном агрегате.

Разновидности мартеновского процесса. В зависимости от состава огнеупорных материалов, из которых изготовлена подина печи, мартеновский процесс бывает двух типов: основной (в составе огнеупоров подины преобладают основные окислы — CaO, MgO) и кислый (подина состоит из SiO₂ ). Шлак основного процесса состоит преимущественно из основных окислов, а кислого — из кислых. В зависимости от состава шихты (точнее, от соотношения чугуна и лома в шихте) мартеновский процесс подразделяют на несколько технологических вариантов. При карбюраторном (скрап-угольном) процессе металлическая часть шихты состоит практически только из стального лома (скрапа ), а требующееся количество углерода вводится в шихту углеродсодержащими материалами (карбюраторами): антрацитом, коксом, графитом, каменным углём и т. п. Карбюраторный процесс получил очень небольшое распространение. Скрап-процесс характеризуется тем, что шихта состоит в основном из скрапа. Расход чугуна при этом зависит от необходимого для проведения периода кипения содержания углерода в расплавленном металле и колеблется от 20 до 45 %. Скрап-процесс обычно применяется на заводах, не имеющих доменных печей, а также в мартеновских цехах машиностроительных заводов. Наиболее широко распространён скрап-рудный процесс, получивший своё название от того, что твёрдая часть шихты состоит в основном из скрапа и руды; для процесса характерно повышенное количество чугуна (50—80 % от массы металлической части шихты), заливаемого в печь в жидком виде. Скрап-рудный процесс применяется в мартеновских цехах заводов, имеющих доменные печи. В связи с повышенным содержанием чугуна в шихте в ванну вносится много примесей (углерод, марганец, кремний, фосфор, сера), на окисление которых требуется повышенное количество кислорода (газообразного и в виде окислов руды). Рудный процесс получил своё название от того, что твёрдая часть шихты состоит в основном из железной руды; металлическая часть шихты состоит только из жидкого чугуна. Широкого применения рудный процесс не получил.

Более 95 % мартеновской стали выплавляется основным процессом (скрап-процессом и скрап-рудным). Кислый мартеновский процесс значительно меньше распространён, чем основной, в связи с тем, что при нём затруднено удаление из металла серы и фосфора и поэтому требуются более чистые (и, следовательно, более дорогие) шихтовые материалы; плавка при кислом процессе длится дольше, чем при основном. Однако особенности взаимодействия металла с кислой футеровкой подины печи и с кислым шлаком, газопроницаемость которого меньше, чем основного, а также использование чистых шихтовых материалов позволяют получать при кислом процессе сталь высокого качества, чистую от вредных примесей и характеризующуюся очень малой анизотропностью свойств вдоль и поперёк направления последующей обработки давлением. В связи с этим кислая мартеновская сталь широко используется для производства роторов турбин, крупных коленчатых валов, стволов артиллерийских орудий и других изделий, которые должны иметь высокую механическую прочность вдоль и поперёк волокна.

Мартеновский цех. По способу подачи шихтовых материалов различают цехи с рельсовой подачей шихты и цехи с крановой подачей шихты. Основная масса мартеновской стали производится в цехах с рельсовой подачей шихты. В состав современного мартеновского цеха входят следующие отделения: шихтовый двор, миксерное отделение, гл. здание, отделение раздевания слитков, отделение подготовки изложниц. Шихтовый двор служит для приёмки и хранения поступающих в мартеновский цех твёрдых шихтовых и заправочных материалов. Для разгрузки и погрузки материалов на шихтовых дворах установлены мостовые магнитные и грейферные краны. К печам шихта передаётся в мульдах, устанавливаемых на железнодорожных тележках. В миксерном отделении, которое, как правило, примыкает с торца к главному зданию мартеновского цеха, устанавливаются один или два миксера , предназначенных для хранения жидкого чугуна, поступающего из доменного цеха. К мартеновским печам чугун из миксера подаётся по железнодорожному пути в чугуновозных ковшах. На заводах, где нет миксерного отделения, чугун из доменного цеха поступает к мартеновским печам в ковшах миксерного типа. Главное здание цеха (см. рис. ) состоит из шихтового открылка, печного и разливочного пролётов. Шихтовый открылок, расположенный на уровне пола рабочей площадки печей, примыкает к печному пролёту и служит для подачи шихтовых материалов к печам. В печном пролёте размещаются мартеновские печи и пульты управления ими. Печи располагаются в одну линию вдоль центральных колонн главного здания; со стороны шихтового открылка размещаются пульты управления. Рабочая площадка печного пролёта устраивается на уровне 6—7 м от заводского пола. На рабочей площадке обычно проложены 3 железнодорожных пути: для подачи к печам мульдовых составов с шихтой, для передвижения напольной завалочной машины, для подачи к печам чугуновозных ковшей с жидким чугуном из миксерного отделения. Для заливки чугуна в печи в пролёте имеются мостовые заливочные краны. Разливочный пролёт примыкает непосредственно к печному. Его главное назначение — приёмка стали из печей, разливка её по изложницам или на установках непрерывной разливки и уборка технологического шлака. С одной стороны разливочного пролёта располагаются мартеновские печи, с другой — вдоль стен находятся разливочные площадки (в случае разливки стали по изложницам). Обычно в разливочном пролёте проложено несколько железнодорожных путей: для составов с изложницами, для обслуживания операций по уборке шлака и мусора и т. п. В разливочном пролёте имеются также стенды для сталеразливочных ковшей, стенды для шлаковых чаш, сушилки для стопоров, ямы для ремонта ковшей. В пролёте установлены мостовые разливочные краны (для разливки стали) и консольно-поворотные краны (для обслуживания разливки и сталевыпускных желобов). Отделение раздевания слитков (так называемое стрипперное отделение) располагается, как правило, в самостоятельном здании около отделения нагревательных колодцев блюминга или слябинга. Здесь слитки извлекаются из изложниц (см. Стрипперование слитков ). Отделение подготовки изложниц (двор изложниц) предназначено для сборки составов с изложницами под разливку стали; обычно располагается недалеко от разливочного пролёта. В отделении подготовки изложниц проложено несколько железнодорожных путей, имеются участки подготовки новых прибыльных надставок, сушила для их сушки, горелки для подогрева изложниц, стеллажи для наборки центровых и печи для их сушки. В отделении установлено несколько мостовых кранов.

Производительность современных мартеновских цехов металлургических заводов 250—3000 тыс. т слитков в год.

Лит.: Грум-Гржимайло В. Е., Пламенные печи, 2 изд., ч. 1—5, Л. — М., 1932; его же, Производство стали, 3 изд., М. — Л., 1933; Павлов М. А., Определение размеров доменных и мартеновских печей, 2 изд., М. — Л., 1932; Карнаухов М. М., Металлургия стали, 2 изд., ч. 2 — 3, Л. — М. — Свердловск, 1934; Бюэлл В., Мартеновская печь. Проектирование, сооружение, эксплуатация, перевод с английского, 2 изд., М., 1945; Производство стали в основной мартеновской печи, перевод с английского, 2 изд., М., 1959; Морозов А. Н., Современный мартеновский процесс, Свердловск, 1961; Металлургия стали. Мартеновский процесс. Конструкции и оборудование мартеновских печей и цехов, М., 1961; Явойский В. И., Теория процессов производства стали, 2 изд., М., 1967; Трубин К. Г., Ойкс Г. Н., Металлургия стали. Мартеновский процесс, 4 изд., М., 1970; Веселков Н. Г., Модернизация мартеновских печей, М., 1970; Металлургия стали, под редакцией В. И. Явойского и Г. Н. Ойкса, М., 1973.

И. Б. Поляк.

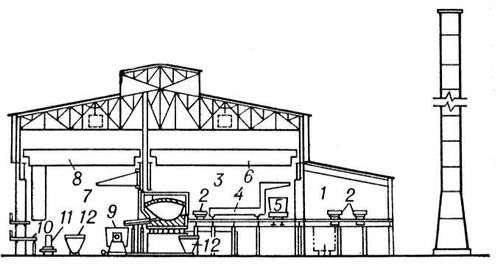

Мартеновский цех (поперечный разрез): 1 — шихтовый открылок; 2 — железнодорожный состав с мульдами; 3 — печной пролёт; 4 — напольная завалочная машина; 5 — чугуновозный ковш; 6 — мостовой заливочный кран; 7 — разливочный пролёт; 8 — мостовой разливочный кран; 9 — сталеразливочный ковш; 10 — разливочная площадка; 11 — изложницы на железнодорожных тележках; 12 — шлаковые ковши.
