Многоканальная связь

Многокана'льная связь, система электросвязи, обеспечивающая одновременную и независимую передачу сообщений от нескольких отправителей к такому же числу получателей. М. с. применяется для передачи по кабельным, радиорелейным и спутниковым линиям связи телефонных и телеграфных сообщений, данных телеметрии и команд телеуправления, телевизионных и факсимильных изображений, информации для ЭВМ, в автоматических системах управления и т. д. Системы М. с. в сочетании с коммутационными системами явятся важнейшими составными частями единой автоматизированной системы связи .

В основу построения систем М. с. положен принцип уплотнения линий связи. Наиболее распространено частотное уплотнение, при котором каждому каналу связи отводится определённая часть области частот, занимаемой трактом групповой передачи сообщений. В качестве стандартного канала принимается канал тональной частоты (ТЧ), обеспечивающий передачу речевого (телефонного) сообщения с эффективной полосой частот 300—3400 гц. С учётом защитных промежутков между каналами каждому из них отводится номинальная полоса частот 4 кгц. При построении М. с. с частотным уплотнением используется метод объединения стандартных каналов в стандартные групповые тракты. Вначале образуют первичный групповой тракт из 12 стандартных каналов, занимающий полосу частот 60—108 кгц (рис. ). Для этого каждый канал посредством своего индивидуального преобразователя частоты (модулятора) переносится в соответствующую область полосы частот первичного тракта. Из 5 первичных групповых трактов аналогичным образом формируется вторичный и т. д. В практике встречаются системы М. с. на 12, 60, 120, 180, 300, 600, 900, 1920, 10 800 стандартных каналов. Такой метод не только существенно облегчает реализацию электрических фильтров , но также обеспечивает более широкие возможности унификации оборудования и другие технические преимущества. Образование групповых трактов обеспечивает также передачу таких видов информации, которые требуют более широкой полосы частот, чем полоса частот стандартного канала: например, при передаче звукового вещания с полосой частот 50—10 000 гц объединяются 3 стандартных канала, при передаче черно-белого и цветного телевизионного изображений используется полоса частот всего четвертичного тракта (900 стандартных каналов). Для передачи сообщений, требующих полосы частот более узкой, чем полоса частот стандартного канала ТЧ (например, при уплотнении стандартного канала ТЧ низкоскоростными каналами передачи данных ), последний с помощью аппаратуры уплотнения разделяют на 24—48 узкополосных каналов. При этом стандартный канал ТЧ становится уплотнённым каналом связи. Такое уплотнение часто называют вторичным.

Основное достоинство систем М. с. с частотным уплотнением и однополосной модуляцией — экономное использование спектра частот; существенные недостатки — накопление помех, возникающих на промежуточных усилительных пунктах, и, как следствие, сравнительно невысокая помехоустойчивость. От последнего недостатка свободны системы с временным уплотнением и импульсно-кодовой модуляцией (см. Линии связи уплотнение , Импульсная радиосвязь ). При построении М. с. большой мощности (по числу каналов) намечается тенденция одновременного использования методов частотного и временного уплотнения. Теория и техника М. с. развиваются в направлении повышения помехоустойчивости передачи сообщений и эффективности использования линий связи.

Лит.: Назаров М. В., Кувшинов Б, И., Попов О. В., Теория передачи сигналов, М., 1970; Многоканальная связь, под ред. И. А. Аболица, М., 1971.

М. В. Назаров.

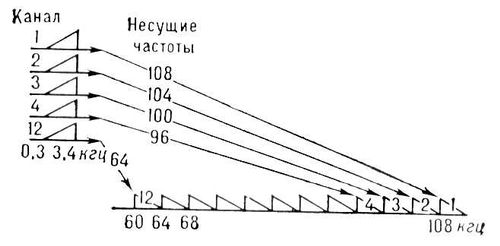

Схема образования первичного группового тракта.

Многоклеточные

Многокле'точные организмы, животные и растения, тело которых состоит из многих клеток и их производных (различные виды межклеточного вещества). Характерный признак М. — качественная неравноценность слагающих их тело клеток , их дифференцировка и объединение в комплексы различной сложности (ткани, органы), выполняющие разные функции в целостном организме . Для М. характерно также индивидуальное развитие (онтогенез ), начинающееся в большинстве случаев (исключая вегетативное размножение ) с делений и дифференцировки одной клетки (половой клетки, споры или др.). Ср. Одноклеточные .

Многоковшовый экскаватор

Многоковшо'вый экскава'тор, экскаватор непрерывного действия, рабочий орган которого конструктивно объединяет несколько ковшей, перемещающихся по замкнутой траектории. По конструкции рабочего органа различают М. э. цепные и роторные; по способу экскавации — поперечного черпания (направление движения рабочего органа перпендикулярно к направлению движения машины) и продольного черпания (направление движения рабочего органа совпадает с направлением движения машины). Полноповоротные М. э. производят разработку забоев комбинированно, т. е. в поперечном, продольном и «косом» направлениях.

М. э. используются для выемки пород, не подвергающихся предварительному рыхлению, т. к. только единичные конструкции М. э. могут работать не срезая стружку, а как погрузчики, заполняя ковш рыхлым (сыпучим) материалом на протяжении одной — двух длин ковша. М. э. применяются в комплексе с ж.-д. и конвейерным транспортом, консольными отвалообразователями, транспортно-отвальными мостами . См. также Роторный экскаватор , Цепной экскаватор .

Лит. : Домбровский Н. Г., Многоковшовые экскаваторы, М., 1972.

Ю. Д. Буянов.

Многокоренник

Многокоре'нник (Spirodela), род водных растений семейства рясковых. Включает 1 вид — М. обыкновенный (S. polyrrhiza) — многолетнее растение с округлым видоизменённым стеблем — листецом, плавающим на поверхности воды и несущим пучок мелких корней (отсюда название). Цветки однополые, без околоцветника, собраны в соцветие из 1 пестичного и 1 тычиночного цветков. Плод односемянный, невскрывающийся. М. цветёт очень редко; размножается ветвлением листеца. Произрастает в Северном полушарии; в СССР — почти повсеместно, кроме Крыма и Средней Азии, в стоячих и медленно текущих водах. Служит кормом для свиней, гусей, уток, кур.

Многократного экспонирования метод

Многокра'тного экспони'рования ме'тод, метод комбинированной киносъёмки , основанный на совмещении в кадре нескольких изображений с помощью последоват. съёмки различных объектов на одну и ту же киноплёнку. Для этого съёмочный аппарат должен иметь хорошую устойчивость изображения в кадровом окне, обратный ход для отмотки киноплёнки, счётчик метров и кадров отснятой киноплёнки. Многократным экспонированием получают изображения в кадрах, в которых одни объекты как бы просвечивают через другие (рис. ). Эту особенность используют как изобразительный приём для показа воспоминаний, сновидений, а также для плавного перехода в кинофильме от одного монтажного плана или кадра к другому. Для предохранения определённых участков кадра от повторного экспонирования при М. э. м. применяется различного рода маскирование, например с использованием чёрного фона, неподвижных и подвижных масок. Маски и контрмаски нужной формы изготавливаются из плотной чёрной бумаги или тонкого картона и устанавливаются в специальном маскодержателе перед объективом аппарата. В простейшем варианте съёмки на чёрном фоне получают несколько изображений одного и того же объекта в разных участках кадра. Применение маски, неподвижной по отношению к кадровому окну аппарата, даёт возможность съёмки одного актёра в нескольких ролях и соединения в кадре естественного объекта с рисунком или макетом (см. Неподвижной маски метод ). Широко применяются также подвижные, или блуждающие, маски, посредством которых при съёмке кинофильмов решаются сложные постановочные и изобразительные задачи (см. Блуждающей маски метод ).

Б. Ф. Плужников.

Кадр из кинофильма «Александр Матросов», иллюстрирующий метод многократного экспонирования.

Многократное телеграфирование

Многокра'тное телеграфи'рование, метод последовательного временного линии связи уплотнения . Принцип М. т. заключается в том, что телеграфные передатчики или приёмники одной станции автоматически поочерёдно соединяются на короткие промежутки времени механическими или электронными распределителями через линию (канал) связи соответственно с телеграфными приёмниками или передатчиками другой станции. Число передатчиков (или приёмников) одной станции определяет кратность передачи. М. т. с использованием механических распределителей применялось до начала 60-х гг. 20 в.; на проводных линиях связи оно постепенно вытеснено телеграфированием при помощи однократных стартстопных аппаратов благодаря появлению в 30-х гг. 20 в. частотного телеграфирования . М. т. с применением электронных распределителей получило распространение с середины 60-х гг. 20 в. для временного уплотнения телефонных каналов и при передаче телеграмм по радиоканалам. См. также Многократный телеграфный аппарат .

В. В. Новиков.

Многократный координатный соединитель

Многокра'тный координа'тный соедини'тель, коммутационное устройство релейного типа, используемое главным образом на городских, сельских, междугородных координатных автоматических телефонных станциях и автоматических телеграфных станциях . Соединитель называют многократным, потому что в нём может быть одновременно осуществлено несколько (до 20) соединений, и координатным, потому что место каждого соединения определяется точкой пересечения подвижных вертикальных и горизонтальных реек.

Лит. : Кармазов М. Г., Метельский Г. Б., Автоматическая телефония, М., 1963; Автоматическая коммутация и телефония, под ред. Г. Б. Метельского, ч. 2, М., 1969.

Многократный телеграфный аппарат

Многокра'тный телегра'фный аппара'т, применяется при многократном телеграфировании , в основном на радиотелеграфных линиях связи большой протяжённости; он состоит из распределителя с несколькими секторами, передатчиков и приёмников для поочерёдной передачи и приёма знаков телеграмм.
