О. ц. применяются и в капиталистических странах. Это цены, которые используются в обороте между изготовителями товаров и оптовыми торговцами, а также между оптовыми и розничными торговцами. Близкими к О. ц. являются т. н. цены производителей, т. е. предприятий, фирм и корпораций, изготовляющих продукцию. Они состоят, как правило, из издержек производства данного предприятия, расходов по хранению на предприятии, процентов за используемый кредитных и денежных сборов, расходов по доставке, проверке, испытанию и регулировке продукции при реализации, издержек на рекламу и прибыли. О. ц. последующих звеньев включают в качестве основного компонента О. ц. предыдущего товаропроводящего звена. Среднегодовой темп прироста индекса О. ц. в развитых капиталистических странах в 1957—70 составлял 1,5%, в 1970—72 он возрос до 2—2,5%. Под действием инфляции О. ц. на промышленное товары выросли в 1972—73 (по сравнению с 1963) в США более чем на 30, ФРГ — более чем на 20, Италии — почти на 40, Японии — на 25% и т.д.

Лит . см. при ст. Цена ,Ценообразование .

Г. И. Кабко. В. Е. Рыбалкин.

Оптовая цена предприятия

Опто'вая цена' предприя'тия , см. оптовая цена .

Оптовая цена промышленности

Опто'вая цена' промы'шленности , см. Оптовая цена .

Оптоэлектроника

Оптоэлектро'ника , направление электроники, охватывающее вопросы использования оптических и электрических методов обработки, хранения и передачи информации. О. возникла как этап развития радиоэлектроники и вычислительной техники , тенденцией которых является непрерывное усложнение систем при возрастании их информационных и технико-экономических показателей (увеличение надёжности , быстродействия, уменьшение размеров и веса, см. Микроэлектроника ). Идея использования света для обработки и передачи информации уже давно реализована: большая группа фотоприёмников (фотоэлементов ,фотоэлектронных умножителей , фоторезисторов, фотодиодов, фототранзисторов и пр.) служит для преобразования световых сигналов в электрические. Существуют также и преобразователи последовательности электрических сигналов в видимое изображение (см. Электроннолучевые приборы ). Вся же обработка информации в электрических трактах радиоэлектронных устройств осуществлялась вакуумными и полупроводниковыми приборами.

О. отличается от вакуумной и полупроводниковой электроники наличием в цепи сигнала оптического звена или оптической (фотонной) связи. Достоинства О. определяются в первую очередь преимуществами оптической связи по сравнению с электрической, а также теми возможностями, которые открываются в результате использования разнообразных физических явлений, обусловленных взаимодействием световых полей с твёрдым телом .

Из-за электрической нейтральности фотонов в оптическом канале связи не возбуждаются электрические и магнитные поля, сопутствующие протеканию электрического тока. Иными словами, фотоны не создают перекрестных помех в линиях связи и обеспечивают полную электрическую развязку между передатчиком и приёмником, что принципиально недостижимо в цепях с электрической связью. Передача информации с помощью светового луча (см. Модуляция света ) не сопровождается накоплением и рассеиванием электромагнитной энергии в линии. Отсюда — отсутствие существенного запаздывания сигнала в канале связи, высокое быстродействие и минимальный уровень искажения передаваемой информации, переносимой сигналом.

Высокая частота оптических колебаний (10¹⁴ —10¹⁵гц ) обусловливает большой объём передаваемой информации и быстродействие. Соответствующая оптической частоте малая длина волны (до 10^–4 —10^–5см ) открывает пути для микроминиатюризации передающих и приёмных устройств О., а также линии связи. Минимальные поперечные размеры светового луча — порядка длины волны l. Информационная ёмкость такого канала вследствие его большой широкополосности чрезвычайно высока.

Идеи О. возникли ещё в 1955, но известные в то время средства для взаимного преобразования электрических и оптических сигналов и для осуществления оптической связи не обеспечивали необходимых эффективности, быстродействия, мощности светового потока, возможности микроминиатюризации. О. начала интенсивно развиваться лишь с 1963—65, после того как появились лазеры , полупроводниковые светоизлучающие диоды и волоконная оптика .

Основные элементы О.: источники света (лазеры, светодиоды), оптические среды (активные и пассивные) и фотоприёмники. Эти элементы применяются как в виде различных комбинаций, так и в виде автономных устройств и узлов с самостоятельными частными задачами. Существует 2 пути развития О.: оптический, основу которого составляет когерентный луч лазера (когерентная оптоэлектроника), и электрооптический, основанный на фотоэлектрическом преобразовании оптического сигнала (оптроника). Сущность оптроники состоит в замене электрических связей в цепях оптическими. С когерентной О. связаны новые принципы и методы построения больших систем вычислительной техники, оптические связи, запоминания и обработки информации, не имеющих аналогов в традиционной радиоэлектронике. Сюда относятся голография с её огромными возможностями записи, хранения и отображения больших массивов информации, ЭВМ с параллельным вводом информации в виде картин (машины с картинной логикой), сверхбыстродействующие вычислительные системы со скоростью обработки информации ~10⁹ —10¹¹ операций в 1 сек , устройства памяти большой ёмкости (10¹⁰ —10¹²бит ), лазерное телевидение и прочие. Большие перспективы открывает когерентная О. перед многоканальной оптической связью.

Функциональная когерентная О., или интегральная оптика, является оптическим аналогом интегральной микроэлектроники. Её основу составляют диэлектрические микроволноводы на жёсткой подложке. Они служат для передачи светового сигнала от одного функционального узла к другому и его преобразования.

В оптронике используются специфические характеристики, получаемые в результате различных комбинаций источников света, передающих, управляющих сред и фотоприёмников. Преобразование сигналов в оптронике осуществляется параметрическим методом (см. Параметрическое возбуждение и усиление электрических колебаний ). Оптронные схемы по структуре значительно проще и функционально более ёмкие, чем полупроводниковые. Это обусловлено: 1) гальванической развязкой, вносимой оптической связью в электрические цепи, что снимает проблему их согласования по импедансам, напряжениям, частотам, повышает устойчивость; 2) простотой преобразования электрического сигнала в оптический (световой) и снова в электрический и оптического сигнала в оптический через этап электрического преобразования (оптронная цепь может управляться и управлять как электрическими, так и оптическими сигналами).

Основной структурный элемент оптроники — оптрон . Оптроны выполняют разнообразные схемные задачи: усиление и преобразование электрических и оптических сигналов, переключения, модуляции и др. Оптроны могут сочетать логические функции с функциями отображения и индикации, если источник излучения работает в видимой части спектра.

Лит.: Свечников С. В., Элементы оптоэлектроники, М., 1971; Фотоэлектрические явления в полупроводниках и оптоэлектроника, сборник ст., под ред. Э. И. Адировича, Таш., 1972; Георгобиани А. Н., Широкозонные полупроводники A^II B^IV и перспективы их применения, «Успехи физических наук», 1974, т. 113, в. 1.

С. В. Свечников.

Оптрон

Оптро'н , прибор, состоящий из излучателя света и фотоприёмника, связанных друг с другом оптически и помещенных в общем корпусе. Иногда О. называют также пару «излучатель-фотоприёмник» с любыми видами оптической и электрической связи между ними. О. используют для связи отдельных частей радиоэлектронных устройств (главным образом вычислительной и измерительной техники и автоматики), при которой одновременно обеспечивается электрическая развязка между ними (как в трансформаторе), а также для бесконтактного управления электрическими цепями (аналогично реле). Разработка О. началась в 60-е гг. 20 в.

В излучателе О. входной электрический сигнал преобразуется в световой и передаётся по оптическому каналу в фотоприёмник, где он вновь преобразуется в электрический (рис. ). Излучателем обычно служит полупроводниковый светоизлучающий диод , промежуточной средой оптического канала — оптической клеи, стёкла, волоконные световоды , воздух, фотоприёмником — фотодиод ,фоторезистор ,фототранзистор ,фототиристор и др. Тип фотоприёмника определяет выходные характеристики О. К выходу О. подключают усилители и преобразователи сигналов фотоприёмника, обычно в интегральном исполнении. Такое устройство в целом называется оптронной интегральной схемой. Основные свойства О.: практически полная электрическая развязка входных и выходных цепей, высокая электрическая прочность (10⁴ —10⁵в ), однонаправленность потока информации, отсутствие обратной реакции приёмника на излучатель, широкая полоса пропускания (начиная от постоянного тока), большой срок службы, малые габариты и масса. См. также Оптоэлектроника .

Лит.: Свечников С, В., Элементы оптоэлектроники, М., 1971.

Ю. Р. Носов.

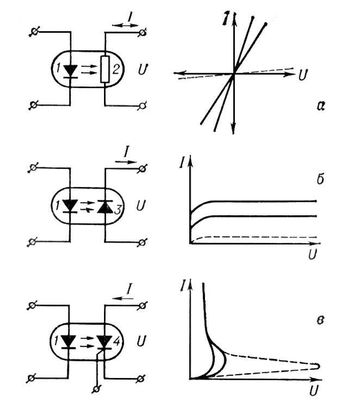

Электрические схемы и выходные характеристики оптронов с фоторезистором (а), фотодиодом (б) и фототиристором (в): 1 — полупроводниковый светоизлучающий диод; 2 — фоторезистор; 3 — фотодиод; 4 — фототиристор; U и I — напряжение и ток в выходной цепи оптрона. Пунктирные кривые соответствуют отсутствию тока во входной цепи оптрона, сплошные — двум разным значениям входных токов.
