В П. постоянного тока измеряемое напряжение сравнивается с эдс нормального элемента . Поскольку в момент компенсации ток в цепи измеряемого напряжения равен нулю, измерения производятся без отбора мощности от объекта измерения. Точность измерений при помощи таких П. достигает 0,01%, а иногда и выше. П. постоянного тока делятся на высокоомные (сопротивление рабочей цепи 10⁴ —10⁵ом, рабочий ток 10^{– 3}— 10^{– 4} а ) и низкоомные (сопротивление рабочей цепи не свыше 2x10³ом, рабочий ток 10^{– 1} —10^{– 3} а ). Первые имеют пределы измерений до 2 в и применяются для поверки приборов высокого класса точности, вторые применяются для измерения напряжений до 100 мв. Для измерения более высоких напряжений (обычно до 600 в ) и поверки вольтметров П. соединяют с делителем напряжения; при этом компенсируется падение напряжения на одном из сопротивлений делителя, составляющее известную часть измеряемого напряжения.

В П. переменного тока измеряемое напряжение сравнивается с падением напряжения, создаваемым переменным током той же частоты на известном сопротивлении; при этом измеряемое напряжение компенсируется по амплитуде и фазе. Точность измерений П. переменного тока порядка 0,2%.

В электронных автоматических П. как постоянного, так и переменного тока измерения напряжения выполняются автоматически; при этом компенсация измеряемого напряжения осуществляется посредством исполнительного механизма (электродвигателя), перемещающего соответствующие движки на сопротивлениях (реохордах) П. Исполнительный механизм управляется напряжением небаланса (разбаланса) — разностью между компенсируемым и компенсирующим напряжениями. Результаты измерений в электронных автоматических П. отсчитываются по стрелочному указателю, фиксируются на диаграммной ленте или выдаются в цифровой форме, что позволяет вводить полученные данные непосредственно в ЭВМ. Помимо измерений, электронные автоматические П. могут выполнять функции регулирования параметров производственных процессов. В этом случае движок реохорда устанавливают в определённое положение, задающее, например, требуемую температуру объекта регулирования, а напряжение небаланса П. подают на исполнительный механизм, соответственно увеличивающий (уменьшающий) электрический нагрев или регулирующий поступление горючего.

2) Делитель напряжения с плавным регулированием сопротивления, устройство (в простейшем случае в виде проводника с большим омическим сопротивлением, снабженного скользящим контактом), при помощи которого на вход электрической цепи может быть подана часть данного напряжения. Такие делители применяются в радиотехнике и электротехнике, в аналоговой вычислительной и в измерительной технике, а также в системах автоматики, например в качестве датчиков линейных и угловых перемещений.

Лит.: Белевцев А. Т., Потенциометры, 3 изд., М., 1969; Карандеев К. Б., Специальные методы электрических измерений, М. — Л., 1963; Шкурин Г. П., Справочник по электро- и электронно-измерительным приборам, М., 1972; Справочник по электроизмерительным приборам, Л., 1973; Касаткин А. С., Электротехника, 3 изд., М., 1973.

И. Ю. Шебалин.

Потенциометрическое титрование

Потенциометри'ческое титрова'ние , один из электрохимических методов анализа .

Потенцирование

Потенци'рование (нем. Potenzieren, от Potenz — степень), действие, заключающееся в нахождении числа по данному логарифму .

Потенция

Поте'нция (от лат. potentia — сила), наличие сил, материальных средств и других возможностей (часто ещё не раскрывшихся) для каких-либо действий.

Потери на корону

Поте'ри на коро'ну , потери электроэнергии при её передаче вследствие возникновения коронного разряда (короны). Отличительной особенностью коронного разряда, определяющей его количественные закономерности, является характерная форма взаимодействия ионов, создаваемых в процессе разряда, и электрического поля у коронирующего электрода, например провода линии электропередачи (ЛЭП). Знак заряда ионов, движущихся из зоны ионизации во внешнюю зону, совпадает со знаком заряда на коронирующем проводе, что обычно ведёт к ослаблению поля у провода до некоторой, практически постоянной величины — критической напряжённости (E_kp ) — и к соответствующему усилению поля в остальной части пространства (внешней зоне). Эта особенность механизма образования короны обусловливает существенную зависимость от напряжения на проводе как тока коронного разряда, так и П. на к.

Пока нет короны, напряжённость электрического поля у поверхности провода Е_пр прямо пропорциональна напряжению на проводе U и обратно пропорциональна его радиусу r. Если постепенно повышать U, то соответственно будет возрастать и Е_пр , пока U не достигнет критического значения U_kp , при котором Е_пр = Е_кр — напряжённости возникновения короны. При дальнейшем повышении напряжения Е_пр более не возрастает. Увеличивается интенсивность короны, т. е. возрастает поток ионов от провода и переносимый ими электрический заряд r, приходящийся на единицу объёма внешней зоны. Заряд r возрастает ровно настолько, чтобы ограничить поле у провода практически до Е_кр , но соответственно возросшему напряжению он усиливает поле во внешней зоне Е_{в. з.} за пределами зоны ионизации. В возросшем поле Е_{в. з} . увеличивается скорость движения ионов u, которая пропорциональна Е_{в. з.} . В результате с увеличением U возрастают и объёмный заряд ионов и скорость движения этого заряда. Это равнозначно сильному увеличению плотности тока короны j_k = ru. Соответственно возрастает и полный ток короны I_k , текущий от провода в окружающий его воздух (связь I_k с j_k зависит от конфигурации и габаритов электродов). Т. к. произведение тока короны на напряжение равно мощности, теряемой на корону, то сильная зависимость I_k от U определяет ещё более сильную зависимость от U потерь мощности и энергии. Потери мощности Р при коронировании проводов приблизительно пропорциональны произведению U x(U—U_kp ), а потери энергии равны Р xТ, где Т — время коронирования.

По физической природе П. на к. — главным образом тепловые, они обусловлены передачей кинетической энергии, запасаемой ионами в электрическом поле, нейтральным молекулам газа в результате их столкновений и повышением скорости молекул и температуры газа. Незначительная часть потерь (доли или единицы %) составляют потери на ионизацию газа, химические реакции в зоне короны (образование озона и окислов азота в воздухе) и высокочастотное излучение в диапазоне 10⁴ —10⁷ гц (т. н. радиопомехи от короны).

П. на к. зависят от структуры электрического поля и объёмного заряда ионов. При переменном напряжении корона «горит» лишь часть периода, до тех пор пока не будет достигнут максимум напряжения. При последующем снижении напряжения оставшийся объёмный заряд ионов, пропорциональный максимуму напряжения, «гасит» корону, снижая напряжённость поля на проводе ниже E_kp . Однако и при кратковременном горении короны потери энергии значительны из-за биполярности структуры заряда ионов в поле. В период горения короны создаётся такой заряд — например положит, ионов r+, который не только поддерживает поле у провода равным E_kp , но ещё и компенсирует влияние заряда ионов r^– (усиливающее поле), оставшихся от предыдущего полупериода. По этой причине П. на к. на ЛЭП переменного тока при прочих равных условиях выше, чем на линиях постоянного тока с непрерывно «горящей» короной. Это одно из преимуществ электропередач постоянного тока.

Как отмечено выше, П. на к. на ЛЭП возрастают с повышением напряжения. Единственный путь ограничения потерь при заданном напряжении линии — это повышение U_kp , что достигается увеличением диаметра проводов и (в меньшей степени) увеличением расстояния между проводами. На ЛЭП сверхвысокого напряжения (500 кв и выше) применяют т. н. расщепленные провода, т. е. пучок из нескольких проводов небольшого диаметра (2—3 см ), разнесённых друг от друга на 40—50 см и удерживаемых изоляционными распорками. Такой пучок проводов по величине U_kp эквивалентен одному проводу весьма большого диаметра. На линиях 500 кв применяют 3 провода в пучке, при 750 кв — 4 провода, для линии 1150 кв потребуется, вероятно, уже 6—8 проводов, а общий диаметр пучка достигнет 1—1,5 м. Однако и расщепление проводов лишь ограничивает П. на к., но полностью их не устраняет. Практически потери отсутствуют лишь в хорошую погоду, когда на проводах нет осадков. Капли дождя, снег, иней и т.п., оседая на проводах, создают на них «острые» выступы и тем самым как бы уменьшают диаметр провода, что приводит к снижению U_kp на 30—50%, и провода начинают коронировать. На рис. показана диаграмма удельных потерь мощности, измеренных при различной погоде на действующей ЛЭП 750 кв. Максимальные потери (до 1200 квт/км ) наблюдались при изморози. Среднегодовые потери (при среднегодовом времени работы линии под напряжением 7000—8000 ч ) на ЛЭП 500 кв составляют около 12 квт/км, на ЛЭП 750 кв — 37 квт/км; можно ожидать, что при 1150 кв они достигнут 80 квт/км. При большой протяжённости ЛЭП высокого напряжения (500—1000 км ) П. на к. оказываются значительными. Устранение потерь при любой погоде приводит к чрезмерному росту стоимости как проводов, так и линии в целом. Поэтому выбор конструкции и параметров линии определяется на основе технико-экономического сопоставления затрат на сооружение линии и стоимости потерь энергии. При расчётах П. на к. U_kp для хорошей погоды обычно выбирается на 10—20% более высокое, чем рабочее напряжение линии.

Лит.: Попков В. И., Электропередачи сверхвысокого напряжения, в кн.: Наука и человечество, [т. 6], М., 1967.

В. И. Попков.

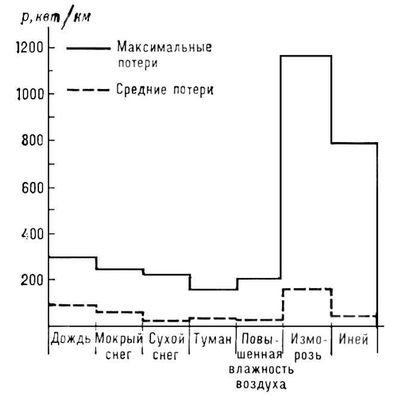

Диаграмма потерь мощности Р на корону в линии электропередачи напряжением 750 кв при различной погоде.

Потери полезного ископаемого

Поте'ри поле'зного ископа'емого в недрах, часть балансовых запасов твёрдых полезных ископаемых, не извлечённая из недр при разработке месторождения. П. п. и. подразделяются на общешахтные (общерудничные, общекарьерные, общеприисковые) и эксплуатационные. К общешахтным относятся потери в охранных целиках (см. Целик ), около капитальных горных выработок, скважин, в барьерных целиках между шахтными полями, под зданиями, техническими и хозяйственными сооружениями, коммуникациями, водоёмами, водоносными горизонтами, заповедными зонами. Эксплуатационные потери подразделяются на потери в массиве (например, запасы, оставленные в целиках внутри выемочных участков, в лежачем, висячем боках, в местах выклинивания и на флангах, в пожарных, затопленных, заваленных участках и у тектонических нарушений) и в отделённом от массива (отбитом) полезном ископаемом (например, при совместной выемке и смешивании с вмещающими породами, в местах обрушений, завалах, затопленных участках, в местах погрузки, разгрузки, складирования, сортировки и на транспортных путях горного предприятия).

П. п. и. исчисляются в весовых единицах и в процентах: общешахтные — от общих балансовых запасов шахты (рудника, прииска), эксплуатационные — по отношению к погашаемым балансовым запасам. В многокомпонентных рудах учитываются по всем полезным компонентам, имеющим промышленное значение. Определение потерь производится замерами в натуре или по маркшейдерским планам и разрезам при достоверном оконтуривании и опробовании залежей полезного ископаемого или очистных участков. При невозможности применения прямых методов используются косвенные — сопоставление количества полезного ископаемого в погашенных балансовых запасах и добытой рудной массе.
