Большая Советская Энциклопедия (ПУ)

Северная путассу.

Путевая блокировка

Путева'яблокиро'вка, система технических средств железнодорожной автоматики и телемеханики, служащая для регулирования движения поездов по перегонам и промежуточным станциям.

Путевая машинная станция

Путева'я маши'нная ста'нция (ПМС), производственное предприятие железных дорог СССР, выполняющее главным образом капитальный, а также средний ремонт ж.-д. пути. Производственный состав ПМС насчитывает 200—300 чел. ПМС обычно делятся на колонны и цехи по видам выполняемых работ, в них включаются механизированные стационарные предприятия и передвижные подразделения в специально оборудованных пассажирских вагонах. ПМС имеет звеносборочную базу, оснащенную оборудованием для сборки новых и разборки старых звеньев рельсо-шпальной решётки. На базе расположены склады готовых звеньев, новых и бывших в употреблении рельсов, шпал, рельсовых скреплений, мастерская для ремонта деревянных шпал и т.п. Для обеспечения бесперебойной подачи щебня на ремонтируемый путь ПМС имеют промежуточные склады щебня. ПМС оснащается путевыми машинами и механизмами, для ремонта и содержания которых имеется механический цех с мастерскими. Общий годовой объём работ обычно достигает 100 км пути. Для совершенствования технологии путевых работ и машин создаются опытные ПМС (ОПМС).

С. А. Соломонов.

Путеводитель

Путеводи'тель, краткое справочное издание. П. по стране, городу и т.п., предназначенные главным образом для туристов, содержат сведения о местных достопримечательностях, учреждениях культуры, путях сообщения, отелях и т.п. Широко известны П. по странам — бедекеры. П. по отдельным учреждениям культуры (музеям, крупным библиотекам) или исторически-художественным комплексам сообщают об их истории, структуре, фондах.

Путевой выключатель

Путево'й выключа'тель, аппарат для замыкания и размыкания электрических цепей в системах автоматического управления электроприводами. П. в. приводится в действие самим перемещающимся механизмом, который в отдельных точках своего пути вызывает замыкание или размыкание соответствующих контактов выключателя. При срабатывании контактов П. в. вырабатываются электрические сигналы, приводящие в действие устройства управления автоматизированного электропривода. Наиболее простой и распространённый пример использования П. в. в схеме управления механизмом — устройство для предотвращения возможности перехода механизма за пределы его конечного положения. В этом случае П. в. называют конечным выключателем или ограничителем хода. По принципу действия П. в. разделяют на контактные (электромеханические) и бесконтактные (индуктивные, ёмкостные и др.).

Лит.: Комар М. А,, Основы электропривода и аппараты управления, 3 изд., М., 1968; Ивенский Ю. Н., Бесконтактные путевые переключатели в промышленной автоматике, М., 1971.

Г. Г. Нестеров.

Путевой струг

Путево'й струг,путевая машина, предназначенная для земляных работ на ж.-д. путях, а также для очистки их от снега. Первый П. с., разработанный в СССР, начал эксплуатироваться в 1934. П. с. производят нарезку новых и очистку старых кюветов, оправку откосов выемок, насыпей и балластной призмы, отвалку и срезку загрязнённого балласта с соседнего пути при снятой рельсо-шпальной решётке, планировочные работы при постройке вторых путей, очистку путей от снега на станциях и перегонах, отвалку снега в местах его выгрузки и т.п. Наиболее распространены струги-снегоочистители (рис.). Рабочие органы П. с. — 2 боковых крыла в средней части машины. Крылья состоят из подвижных частей — основной, кюветной и откосной, которые устанавливают по очертанию поперечного профиля пути на станции, в выемке или на насыпи. В торцовых частях П. с. расположены снегоочистительные устройства. Перемещается П. с. локомотивом, от которого поступает также сжатый воздух для пневматической системы управления. Рабочая скорость П. с. на земляных работах 3—15 км/ч, при очистке снега на перегонах до 40 км/ч.

С. А. Соломонов.

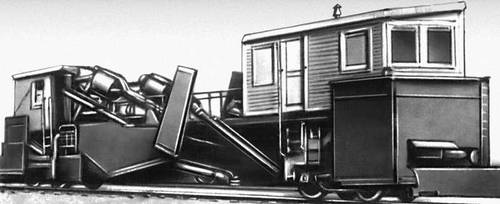

Путевой струг-снегоочиститель.

Путевые машины

Путевы'е маши'ны, предназначены для ремонта и содержания эксплуатируемых и для строительства новых железных дорог. П. м. выполняются в основном на ж.-д., а также на гусеничном и комбинированном (рельсово-пневмоколёсном) ходу. П. м. осуществляют все работы технологического цикла. Для ремонта и содержания земляного полотна служат путевые струги и путеуборочные машины. Балластировку пути выполняют электробалластёры,тракторные дозировщики,путеподъёмники. С помощью машин этой группы производят подъёмку и сдвижку рельсо-шпальной решётки, а также подачу балласта и его укладку в путь слоем заданной толщины. Для очистки щебёночного балласта от засорителей и мелких фракций служат щебнеочистительные машины. Укладку и снятие рельсо-шпальной решётки при ремонте и строительстве пути ведут с помощью путеукладчиков на рельсовом ходу, используемых на эксплуатируемых линиях; тракторных путеукладчиков, применяемых при строительстве новых железных дорог, и рельсоукладчиков (при сплошной смене рельсов). Сборку и разборку звеньев рельсо-шпальной решётки производят звеносборочные машины и звеноразборочные машины. Для уплотнения балласта под рельсо-шпальной решёткой и выправки пути применяют шпалоподбивочные машины. Уплотнители шагающего типа работают при снятой решётке. Выправочно-подбивочно-отделочные машины выполняют комплекс работ по выправке пути в поперечной и продольной плоскостях и в плане, уплотнение всего объёма балластной призмы и отделку её откосов. Перевозят рабочих к месту работ обычно на дрезинах, которые используют и для транспортирования материалов наряду с хоппер-дозаторами. Состояние ж.-д. пути проверяют путеизмерителями, определяющими положение пути, а также дефектоскопными вагонами и тележками для обнаружения дефектов в рельсах. К П. м. относятся оборудование для сварки рельсов в длинные плети, укладываемые на бесстыковом пути, — рельсосварочные машины, машины и механизмы для шлифовки швов и выправки рельсов, а также машины для очистки путей от снега — снегоочистители,снегоуборщики, пневмообдуватели, выдувающие снег из стрелок, и газовые и электрические обогреватели, испаряющие снег со стрелочных переводов. Кроме того, при выполнении путевых работ используют подъёмные краны, бульдозеры, ленточные конвейеры.

Большинство П. м., работающих при закрытом для движения поездов ж.-д. перегоне, — несъёмные машины тяжёлого типа. Для выполнения работ небольшого объёма применяют П. м. лёгкого типа, которые используют в интервалах между поездами и снимают с пути на обочину при подходе поезда. К ним относятся: путеподъёмники, мотодрезины, путеизмерительные и дефектоскопные тележки, а также механизированный путевой инструмент (рельсорезные, рельсосверлильные, рельсошлифовальные станки, шурупогайковёрты, разгонщики и т.п.).

Для зарубежных железных дорог с низкой интенсивностью движения характерно применение П. м. лёгких и мобильных, но менее производительных, чем сов. машины. Большая грузонапряженность железных дорог в СССР требует минимального времени для закрытия перегона при ремонте пути, поэтому советские заводы выпускают П. м., отличающиеся высокой производительностью.

Дальнейшее развитие П. м. предусматривает завершение комплексной механизации путевых работ, повышение надёжности, снижение стоимости, металло- и энергоёмкости, унификацию узлов и деталей. Важное направление — применение средств контроля за работой машин, систем автоматического управления, совершенствование существующих и разработка новых приборов контроля рельсового пути. Особое внимание обращается на создание средств защиты обслуживающего персонала от пыли, шума и вибрации. При проектировании П. м. лёгкого типа и механизированного инструмента основной задачей является снижение массы путём применения лёгких материалов и улучшения конструкций.

Лит.: Машины и механизмы для путевого хозяйства, М., 1970.

С. А. Соломонов.

Путеизмеритель

Путеизмери'тель, путеизмерительный вагон, предназначен для сплошного контроля состояния ж.-д. пути: ширины рельсовой колеи, взаимного положения рельсовых нитей по уровню (измерение перекоса), положения пути в плане и просадок каждой рельсовой нити, а также вертикальных и горизонтальных толчков. Первый вагон-путеизмеритель с механической записью дефектов на ленте был создан в 1887 русским инженером И. Н. Ливчаком. На железных дорогах России П. начали использоваться в начале 20 в. Базой П. служит пассажирский вагон, под которым размещены измерительные устройства — ролики, прижимаемые пружинами к головкам рельсов. При уширении или сужении рельсовой колеи происходит горизонтальное перемещение роликов, которое через систему тросов и блоков передаётся в вагон и фиксируется самописцами в виде графика на бумажной ленте, приводимой в движение от оси колёсной пары вагона. Измерения в вертикальной плоскости выполняются одной из колёсных пар, перемещения которой сравниваются с базовым показанием физического маятника или гироскопа, расположенных в вагоне. Отклонения передаются системой тросов и блоков к самописцам. П. имеют значительную массу (давление на ось до 17,5 тс) и высокие рабочие скорости (100—120 км/ч), поэтому они оказывают большое динамическое воздействие на путь, что позволяет фиксировать упругие отжатия рельсов и скрытые толчки при движении. На П. с повышенными рабочими скоростями (до 180—200 км/ч) применяют способы бесконтактного измерения (с помощью индуктивных элементов — электромагнитов, сельсинов и т.п.).

Для измерения ширины рельсовой колеи и перекосов по уровню обычно в пределах дистанции пути используют лёгкие (масса около 20 кг) путеизмерительные тележки (рис.), перемещаемые вручную (со скоростью до 5 км/ч). Результаты измерений фиксируются на бумажной ленте.

С. А. Соломонов.

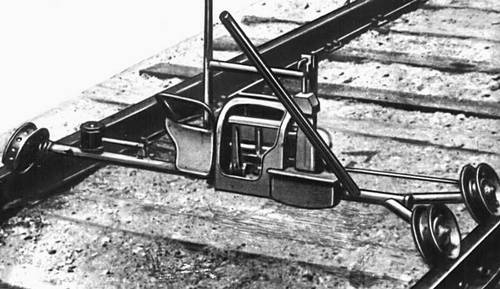

Путеизмерительная тележка.

Путеолы

Путео'лы (Puteoli), древний город в Италии; современный Поццуоли.

Путепередвигатель

Путепередвига'тель, машина, применяемая на открытых горных разработках для передвижки ж.-д. пути, переноса его в сторону без разборки на звенья. Различают П. цикличного и непрерывного действия. П. цикличного действия используют при небольшом объёме работ. Рельсозахватный механизм выполнен в виде клещей. П. передвигается вместе с захваченной рельсовой плетью с помощью зубчатой рейки и опорной плиты. Шаг передвижки пути — 0,7—0,9 м; производительность 1300—1600 м² в смену. П. непрерывного действия предназначаются для выполнения большого объёма работ и изготовляются трёх типов: мостовые, консольные и комбинированные. Мостовые П. предназначены для передвижки путей с рельсами тяжёлого типа; консольные — для передвижки путей главным образом в тупиках. Рабочий механизм — роликовый захват, с помощью которого путь поднимается на высоту 0,2—0,4 м и сдвигается в сторону при движении П. Шаг передвижки пути — 0,3—0,4 м, производительность 300—700 м²/ч, при работе на прямолинейных участках до 1500 м²/ч. Некоторые П. оборудуются, помимо рельсового, поперечным гусеничным ходом. Для непрерывной передвижки ж.-д. пути без разборки используют также турнодозеры, производительность которых достигает 7000 м²/ч.

Лит.: Мельников Н. В., Краткий справочник по открытым горным работам, 2 изд., М., 1968.

Ю. Д. Буянов.

Путеподъёмник

Путеподъёмник,путевая машина, предназначенная для укладки рельсо-шпальной решётки при ремонте и содержании эксплуатируемых и постройке новых ж.-д. путей. П. начали использоваться на железных дорогах СССР в 30-х гг. 20 в. П. бывают цикличного и непрерывного действия. П. цикличного действия — машина на ж.-д. ходу (рис.) — устанавливается на участке пути, где требуется подъёмка пути при ремонте. Клещевые захваты зацепляют рельсы. Опорные плиты, выдвигаемые гидравлическими или винтовыми домкратами, опираются на балласт в междушпальном ящике или по бокам балластной призмы. При дальнейшем их выдвижении происходит подъёмка рельсо-шпальной решётки вместе с находящейся на ней машиной. Под поднятый путь подаётся балласт, и рельсо-шпальная решётка устанавливается на более высокой отметке. При подъёме опорных плит машина опирается колёсами на рельсы и может переезжать на новый участок, где процесс подъёмки повторяется. П. развивают усилие до 340 кн (34 тс) при высоте подъёма до 40 см. Некоторые П. имеют механизм для сдвига рельсо-шпальной решётки в горизонтальной плоскости и используются для рихтовки пути.
