Определение остаточных напряжений. Вследствие пластических деформаций, фазовых превращений, облучения частицами высоких энергий, неравномерного нагрева и охлаждения и т.д. в материалах могут возникать остаточные напряжения. Макронапряжения приводят к короблению) растрескиванию, межкристаллитной коррозии, а иногда обусловливают анизотропию механических и магнитных свойств материала или повышают его усталостную прочность (например, при наличии сжимающих напряжений). Рентгенографическое определение макронапряжений в простейшем случае сводится к измерению смещения дебаевской линии DJ. В простейшем случае при нормальных напряжениях s смещение DJ связано с s выражением: s = EctgJxDJ/m, где Е — Юнга модуль, m — Пуассона коэффициент.

Микронапряжения, как и измельчение блоков мозаики, приводят к уширению дебаевских линий. Если уширение обусловлено только микронапряжениями, то средняя их величина (для кристаллов кубической сингонии): Dа/а = b/4tgJ. Для разделения эффектов, вызываемых микронапряжениями и блоками мозаики, применяют специальную методику, основанную на гармоническом анализе.

Фазовый анализ. Р. м. позволяет производить качественный и количественный фазовый анализ гетерогенных смесей. Каждая фаза данного вещества даёт на рентгенограмме характерное отражение. В определении составляющих смесь фаз по их отражениям и состоит качественный фазовый анализ. Количественный фазовый анализ проводят на рентгеновском дифрактометре: сопоставляя интенсивности отражений фазы и эталона, находящихся в смеси, можно определить концентрацию данной фазы в поликристалле.

Фазовые превращения. Р. м. применяют для исследования изменений в пересыщенном твёрдом растворе, обусловленных его распадом (старением) и, следовательно, возникновением новых фаз и (или) исчезновением старых. Температурно-временная зависимость изменения концентрации фаз даёт возможность изучать кинетику процессов и научно выбирать, например, режимы термообработок, определять энергию активации процесса и т.д. Распад твёрдых растворов сопровождается изменением их физических и механических свойств. Особенно значительно меняются свойства, когда кристаллическая решётка вновь образующейся фазы совпадает с исходной решёткой твёрдого раствора и между ними нет чёткой границы раздела; в таком случае говорят, что распад протекает когерентно — образуются, например, зоны Гинье — Престона (рис. 3). Если возникает чёткая граница раздела, то говорят о некогерентных выделениях фаз. Рентгенограммы твёрдых растворов при когерентном и некогерентном распадах существенно отличаются, что позволяет получать важные данные о ходе кристаллоструктурных процессов.

Определение типа твёрдого раствора и границы растворимости. Для установления типа твёрдого раствора в Р. м. определяют количество n атомов в элементарной ячейке раствора, используя рентгенографические данные о её объёме Q и значении плотности раствора r: n = Qr/Ax1,66x10^{– 24}, где A — средневзвешенный атомный вес. Если n окажется равным числу атомов в элементарной ячейке растворителя n_o, то раствор построен по типу замещения; если n > no — имеем раствор внедрения, при n < no — раствор вычитания.

Для установления границы растворимости в твёрдом состоянии в Р. м. анализируют изменения периодов кристаллической решётки при повышении концентрации раствора. Концентрация, при которой период решётки (для 2 компонентных растворов) перестаёт меняться при дальнейшем изменении состава, определяет предельную растворимость для данной температуры. По найденным значениям предельной растворимости для различных температур строят границу растворимости.

Рентгенографическое исследование расплавленных и аморфных веществ. Аморфные вещества и расплавы дают диффузное рассеяние рентгеновских лучей (см. рис. 6 в ст. Рентгеновский структурный анализ), но на рентгенограммах всё же можно выделить немногочисленные и очень размытые интерференционные максимумы. Анализ дифракционных картин (рис. 4, а) позволяет разобраться в структуре жидкостей и аморфных тел; при этом определяется функция атомного распределения r(r), т. е. усреднённое по объёму Q число атомов N в 1 см³ на расстоянии r от центрального атома: r(r) = (dN/dQ) _r(рис. 4, б). Диффузный фон несёт также информацию об электронной структуре сплава.

Исследование ближнего и дальнего порядка. В твёрдых растворах атомы компонентов распределены, как правило, не хаотично, а с некоторой корреляцией (см. Дальний порядок и ближний порядок). Когда корреляция существует только в ближайших координационных сферах, возникает или ближнее упорядочение (например, в сплавах Fe — Si и Fe — Al), либо ближнее расслоение (Cr — Mo и Si — Ge). Рентгенографически это можно обнаружить по появлению дополнительного диффузного фона. С помощью Р. м. установлено, что при понижении температуры в твёрдых растворах с ближним расслоением обычно происходит распад на 2 твёрдых раствора (например, Al — Zn), а в растворах с ближним упорядочением при этом возникает дальний порядок (например, в Fe₃Al). В последнем случае корреляция между упорядоченными атомами наблюдается в объёме всего образца, что сопровождается появлением на рентгенограмме слабых дополнительных сверхструктурных линий (рис. 5), по интенсивности которых можно судить о степени развития дальнего порядка.

Рентгенографическое исследование тепловых колебаний. Для исследования используют рентгенографическую методику измерения диффузного рассеяния рентгеновских лучей, вызванного тепловыми колебаниями, на монокристаллах. Эти измерения позволяют получить дисперсионные кривые n = f (k) (где n — частота, a k — волновой вектор упругих волн в кристалле) по различным направлениям в кристалле. Знание дисперсионных кривых даёт возможность определить упругие константы кристалла, вычислить константы межатомного взаимодействия и рассчитать фононны и спектр кристалла.

Об изучении рентгеновскими методами распределения дефектов в достаточно крупных и почти совершенных монокристаллах см. в ст. Рентгеновская топография.

Исследование радиационных повреждений. Р. м. позволяет установить изменения структуры кристаллических тел под действием проникающей радиации (например, изменение периодов решётки, возникновение диффузных максимумов и т.д.), а также исследовать структуру радиоактивных веществ.

Лит.: Уманский Я. С., Рентгенография металлов и полупроводников, М., 1969: его же, Рентгенография металлов, М., 1967; Иверонова В. И., Ревкевич Г. П., Теория рассеяния рентгеновских лучей, М., 1972; Хачатурян А. Г., Теория фазовых превращений и структура твердых растворов, М., 1974; Кривоглаз М. А., Применение рассеяния рентгеновских лучей и тепловых нейтронов для исследования несовершенств в кристаллах, К., 1974; Конобеевский С. Т., Действие облучения на материалы, М., 1967: Кривоглаз М. А., Теория рассеяния рентгеновских лучей и тепловых нейтронов реальными кристаллами, М., 1967; Уманский Я. С., Чириков Н. В., Диффузия и образование фаз, М., 1974; Warren В. Е., X-ray diffraction, N. Y., 1969; Schuize G. R., Metallphysik, B., 1974.

Я. С. Умайский, Н. В. Чириков.

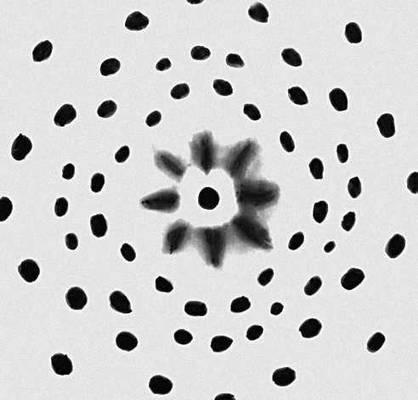

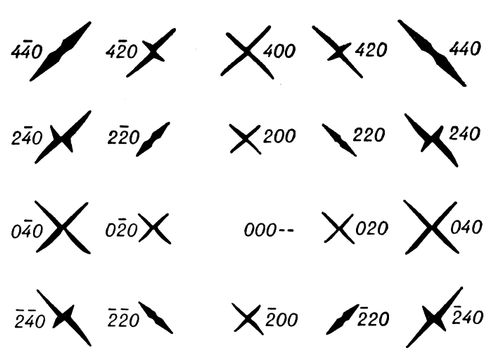

Рис. 3. Диффузное рассеяние состаренного монокристалла Ni — Be. Дополнительное диффузное рассеяние вокруг отражений твёрдого раствора вызвано распадом пересыщенного твёрдого раствора с образованием мелкодисперсной новой фазы, имеющей ту же кристаллическую решётку, что и раствор, но отличающуюся по составу и удельному объёму (разные периоды решётки). Для каждого отражения приведены индексы интерференции, отличающиеся от миллеровских индексов порядком отражения.

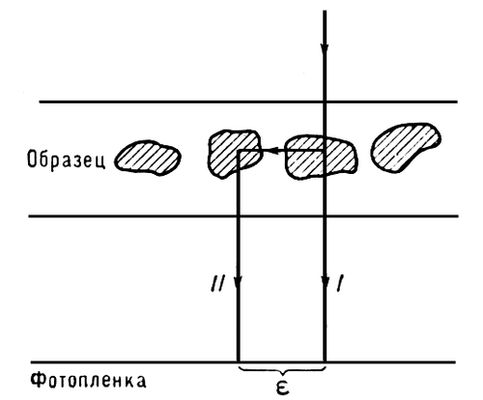

Рис. 2. Схема двойного вульф-брэгговского рассеяния (II) от блочного поликристалла в область малых углов e от первичного пучка I.

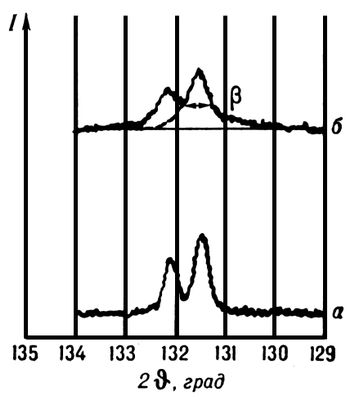

Рис. 1. Профили линий дебаеграммы: а — узкие (неуширенные) сплошные отражения от кристаллитов размерами ~ 0,5 мкм; б — уширенные отражения от блоков мозаики размерами 0,1—0,2 мкм. b — полуширина размытой линии.

Рис. 4. Дебаеграмма (а) аморфного твёрдого тела (или жидкости, расплава) и график (б) изменения распределения r(r) атомной плотности Hg с расстоянием r от центра неупорядоченного скопления. Появление нескольких первых размытых максимумов интенсивности I(S) (где

) вызвано неупорядоченным скопленнием атомов (ионов).
