Большая Советская Энциклопедия (РЕ)

От свойств инструментального материала, конструкции Р. и геометрии их режущей части в значительной степени зависит эффективность процесса обработки металлов резанием — наиболее трудоёмкой части технологического процесса производства. Эта проблема тесно связана с обработкой новых труднообрабатываемых материалов, повышением требований к точности изготовления и качеству поверхностей, предварительной настройкой на размер и быстрой сменой инструмента без подналадки. Для обработки нержавеющих и жаропрочных сталей и сплавов Всесоюзным научно-исследовательским институтом твёрдых сплавов (ВНИИТС) разработаны особо мелкозернистые твёрдые сплавы ВК6-ОМ, ВК10-ОМ, ВК15-ОМ, для чистовой и получистовой скоростной обработки легированных, модифицированных и ковких чугунов — твёрдый сплав ТТ8К16, а для прерывистых работ с ударами — твёрдый сплав ТТ20К9. Находят применение многогранные неперетачиваемые твердосплавные пластинки с износостойким покрытием — карбидом титана, который наносится тонким слоем (до 5 мкм) методом осаждения из газовой фазы. Всесоюзным научно-исследовательским инструментальным институтом (ВНИИ) разработан ряд конструкций Р. с многогранными режущими вставками и стружколомающими канавками. Широко применяются Р. с механическим закреплением пластин, Р. со вставками из композиционных материалов, поликристаллических алмазов и т. п. См. также Металлорежущий инструмент,Дереворежущий инструмент.

Лит.: Грановский Г. И., Металлорежущий инструмент. Конструкция и эксплуатация, 2 изд., М., 1954; Семенченко И. И., Матюшин В. М., Сахаров Г. Н., Проектирование металлорежущих инструментов, М., 1963; Режущий инструмент. Резцы, М., 1965; Резание конструкционных материалов, режущие инструменты и станки, под ред. В. А. Кривоухова, М., 1967; Аршинов В. А., Алексеев Г. А., Резание металлов и режущий инструмент, 2 изд., М., 1967; Пути совершенствования металлорежущего инструмента. Обзор, М., 1972; Бобров В. Ф., Иерусалимский Д. Е., Резание металлов самовращающимися резцами, М., 1972; Гладилин А. Н., Малевский Н. П., Справочник молодого инструментальщика по режущему инструменту, 3 изд., М., 1973; Резание конструкционных материалов, режущие инструменты и станки, 2 изд., М., 1974.

Д. Л. Юдин.

Формы передней поверхности резцов: II — плоская с фаской. Область применения: резцы всех типов для обработки стали; f = 0,2—0,3 мм при чистовой обработке; f = 0,8—1,0 мм при черновой обработке, g =0° для резцов из быстрорежущей стали, g = (—5) — (—10)° — из твёрдого сплава.

Формы передней поверхности резцов: 1 — плоская без фаски; 2 — плоская с фаской; 3 — радиусная с фаской; 4 — плоская отрицательная; 5 — плоская с фаской и опущенной вершиной.

Формы передней поверхности резцов: V — плоская с фаской и опущенной вершиной. Область применения: черновое точение стали с крупной стружкой и подачами >= 1,5 мм/об; g_j = (—10) — (—15)°.

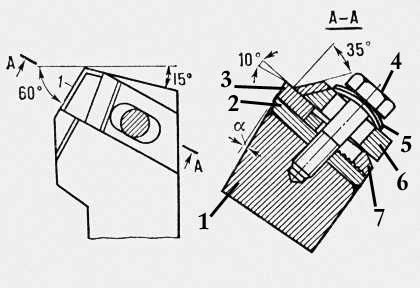

Рис. 3. Резец конструкции ЦНИИТМаш с механическим закреплением пластинки: 1 — державка; 2 — подкладка; 3 — пластина; 4 — болт; 5 — шайба; 6 — прижим; 7 — передвижной упор.

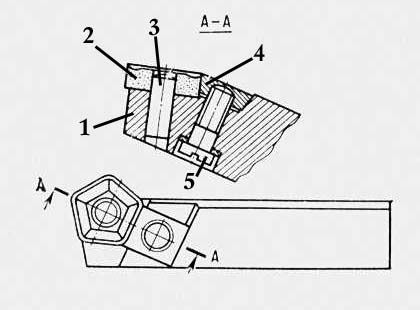

Рис. 4. Резец с многогранной неперетачиваемой твердосплавной пластинкой: 1 — державка; 2 — пластинка; 3 — штифт; 4 — клин; 5 — винт.

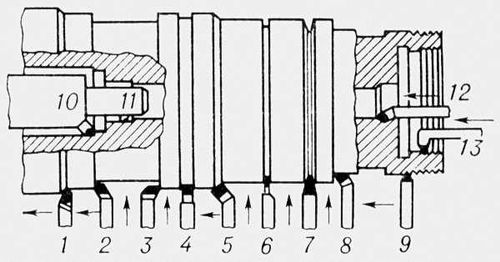

Рис. 1. Токарные резцы: 1 — проходной прямой правый; 2 — проходной упорный правый; 3 — подрезной левый; 4 — подрезной; 5 — проходной отогнутый правый; 6 — отрезной; 7 — фасонный; 8 — подрезной правый; 9 — резьбовой (для наружной резьбы); 10 — расточный упорный (в борштанге); 11 — расточный (в борштанге); 12 — расточный; 13 — расточный для внутренней резьбы.

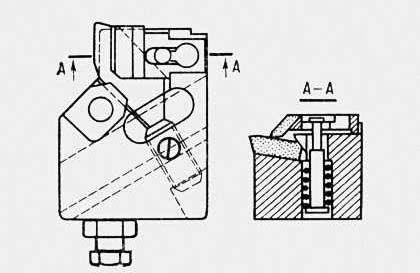

Рис. 5. Резец конструкции ВНИИ с твердосплавной пластинкой.

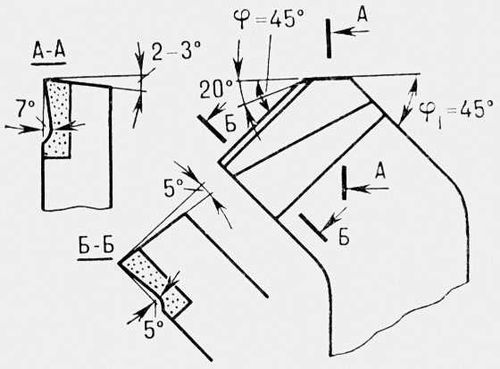

Рис. 2. Резец с зачищающей режущей кромкой: 1 — главная режущая кромка; 2 — переходная режущая кромка; 3 — зачищающая кромка.

Формы передней поверхности резцов: IV — плоская отрицательная. Область применения: резцы с пластинками твёрдого сплава при черновом точении стали с временным сопротивлением _вр >= 1000 Мн/м² (100 кгс/мм² ),стального литья с коркой при точении с ударами.

Формы передней поверхности резцов: III — радиусная с фаской. Область применения: резцы всех типов для обработки стали; R = 3—18 мм — для быстрорежущей стали; R = 2—6 мм — для твёрдого сплава; f и g_j — аналогичны форме II.

Резец (созвездие)

Резе'ц (лат. Caelum), созвездие Южного полушария неба, не содержит звёзд ярче 4-й визуальной звёздной величины. Видно только в южных районах СССР. См. Звёздное небо.

Резеши

Ре'зеши, собственники (совладельцы) земли в Молдавии 16—19 вв. В 16—17 вв. Р. — преимущественно мелкие вотчинники, жившие общинами на основе долевого землевладения. Для долевого землевладения Молдавии до конца 16 в. было характерно сочетание общего пользования землёй с правом частной собственности семьи на наследственную долю во всех видах земель села. Землевладение «окрестьянившихся» мелких землевладельцев — Р. было сходным с долевым землевладением русского Севера, Украины, Белоруссии, Валахии и др. В 18—19 вв. Р. — преимущественно крестьяне-дольщики. К середине 19 в. усиливается распад долевого землевладения в результате социального расслоения Р. В начале 20 в. землевладение Р. представляло уже пережиток.

Лит. : Гросул Я. С., Драгнев Д. М., Советов П. В., Основные этапы развития и разложение резешского землевладения в Молдавии, «Уч. зап. Кишиневского гос. университета», 1965, т, 79; Советов П. В., Исследования по истории феодализма в Молдавии, т. 1 — Очерки истории землевладения в XV—XVIII вв., Киш., 1972.

Д. М. Драгнев.

Резидент

Резиде'нт (франц. resident, от лат. residens — остающийся на месте, пребывающий),

1) в средние века иностранный дипломатический представитель, постоянно находившийся в данной стране.

2) Представитель метрополии в протекторате.

3) Представитель разведки, постоянно проживающий в иностранном государстве.

Резиденция

Резиде'нция (позднелат. residentia, от лат. resideo — остаюсь на месте, пребываю), местопребывание правительства, главы государства или др. лиц, занимающих высшие административные посты.

Резина (город в Молдавской ССР)

Рези'на, город (с 1940), центр Резинского района Молдавской ССР. Расположен на р. Днестр, в 7 км от ж.-д. станции Рыбница (на линии Слободка — Бельцы-Слободзея). 7,6 тыс. жителей (1975). Хлебокомбинат; ковровый цех Оргеевской ковровой фабрики и др. предприятия.

Резина (продукт вулканизации каучука)

Рези'на (от лат. resina — смола), вулканизат, продукт вулканизации каучука (см. Каучук натуральный, Каучуки синтетические). Техническая Р. — композиционный материал, который может содержать до 15—20 ингредиентов, выполняющих в Р. разнообразные функции (см. Резиновая смесь). Основное отличие Р. от др. полимерных материалов (см. Пластические массы,Полимеры) — способность к большим обратимым, так называемым высокоэластическим, деформациям в широком интервале температур, включающем комнатную и более низкие температуры (см. Высокоэластическое состояние). Необратимая, или пластическая, составляющая деформации Р. намного меньше, чем у каучука, поскольку макромолекулыпоследнего соединены в Р. поперечными химическими связями (так называемая вулканизационная сетка). Р. превосходит каучук по прочностным свойствам, тепло- и морозостойкости, устойчивости к действию агрессивных сред и др.
