Ш. о. состоит (см. рис. ) из одного или нескольких магнитоэлектрических зеркальных гальванометров (шлейфов ) светооптической системы, блока протяжки (на рис. не показан), носителя записи (светочувствительной бумаги или фотоплёнки) и устройства визуального наблюдения. Светооптическая система формирует световой луч, фокусирует его и направляет на зеркало шлейфа. Отразившись от зеркала, луч попадает на светочувствительную плёнку (бумагу) и оставляет на ней след в виде кривой, отображающей изменение исследуемой физической величины во времени. Развёртка кривой во времени обеспечивается равномерным перемещением носителя записи в направлении, перпендикулярном отклонению светового луча. Скорость движения носителя записи у различных Ш. о. регулируется в пределах от 1 до 10 000 мм/сек. Для визуального наблюдения записываемой кривой служит сферический матовый экран, на который попадает часть светового луча, отражённого зеркалом шлейфа. Развёртка во времени визуально наблюдаемой кривой осуществляется с помощью равномерно вращающегося многогранного зеркального
Для одновременной регистрации нескольких физических величин используют т. н. многоканальные Ш. о., содержащие от 4 до 60 шлейфов, обеспечивающих одновременную запись соответствующего числа кривых. Ш. о. широко применяются при научных исследованиях, лабораторных и производств. испытаниях.
Лит.: Темников Ф. Е., Автоматические регистрирующие приборы, 3 изд., М., 1968; Электрические измерения. Средства и методы измерений, под ред. Е. Г. Шрамкова, М., 1972; Шкурин Г. П., Справочник по электро- и электронноизмерительным приборам, М., 1972.

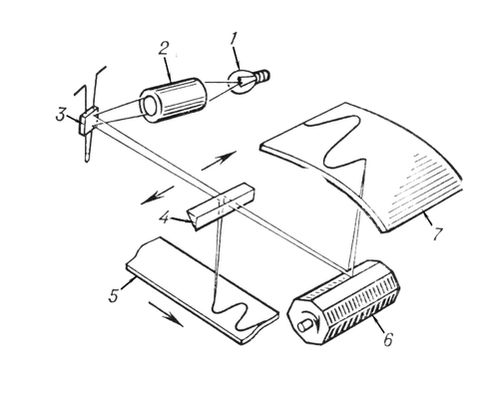

Принципиальная схема устройства шлейфового осциллографа: 1 — источник света; 2 — фокусирующий объектив; 3 — зеркало шлейфа; 4 — оптическая призма; 5 — носитель записи; 6 — зеркальный барабан; 7 — экран визуального наблюдения.
Шлейхер Август
Шле'йхер (Schleicher) Август (19.2. 1821, Мейнинген, — 6.12.1868, Йена), немецкий языковед. Профессор Пражского (с 1850) и Йенского (с 1857) университетов. Придерживался натуралистических взглядов на язык. Под влиянием учения Ч. Дарвина рассматривал язык как организм, который необходимо исследовать методами естественных наук. К явлениям языка применял законы диалектики Г. Гегеля (расположение по триаде основных типов морфологической структуры языков), выдвинул идею деградации языков (одряхления, выветривания и разрушения). Впервые поставил задачу установления общих законов развития языка. Сравнит. метод изучения языков, проводимый Ш., подготовил почву для учения о фонетическом законе младограмматиков (см. Младограмматизм ). Труды Ш. сыграли значительную роль в развитии индоевропеистики, задачи которой он видел в реконструкции общеиндоевропейского праязыка (написал на нём басню). Одним из первых стал изучать живые языки (в т. ч. литовский) и диалекты. Занимался славянскими языками. В «Компендиуме сравнительной грамматики индогерманских языков» (ч. 1—2, 1861—62) наиболее полно для своего времени изложил систему индоевропейских языков. Иностранный член-корреспондент Петербургской АН (1857).
Соч.: Handbuch der litauischen Sprache, Bd 1—2, Prag, 1856—57; Compendium der vergleichenden Grammatik der indogermanischen Sprachen, 2 Aufl., Weimar, 1866; Die deutsche Sprache, 4 Aufl., Stuttg., 1879.
А. А. Королёв.
Шлейхер Курт фон
Шле'йхер (Schleicher) Курт фон (7.4. 1882, Бранденбург, — 30.6.1934, Нёйбабельсберг), германский военный и политический деятель, генерал. В 1913 стал офицером Генштаба. После поражения Германии в 1-й мировой войне 1914—18 Ш. — ближайший сотрудник командующего рейхсвером генерала Х. фон Секта, участвовал в разработке планов восстановления военного потенциала Германии. С 1929 статс-секретарь военного министерства, в июне — декабре 1932 военный министр в правительстве Ф. фон Папена; играл активную роль в контактах представителей монополий, военщины и политических властей с руководством нацистской партии. В декабре 1932 Ш. занял пост рейхсканцлера. Пытался осуществить один из вариантов диктаторского режима, предусматривавших включение фашистов в правительство на условиях, приемлемых для различных группировок монополистического капитала; однако этот план потерпел крах. 28 января 1933 Ш. был уволен в отставку. Его преемником стал (30 января 1933) Гитлер. Во время расстрела главарей штурмовых отрядов Ш. был убит гестаповцами.
Шлем
Шлем, вид защитного вооружения , головной убор. Ш. из дерева, берёсты, плетёных прутьев, кожи появились в первобытную эпоху; Ш., украшенные перьями и резьбой, известны по данным этнографии. Древнейшие металлические Ш.—медные и золотые — найдены в царских гробницах Ура (3-е тыс. до н. э.). В Древнем Египте при недостатке металла воины носили кожаные или льняные круглые шапочки, иногда с металлическими бляхами. В Вавилонии носили невысокие медные Ш. В Ассирии была выработана сферо-коническая форма Ш., лучше всего отражавшая удары. Бронзовые и железные греческие Ш. имели высокие гребни. В Древнем Риме употреблялись железные Ш. В Западной Европе раннего средневековья были распространены металлические полусферические Ш. В 10 в. их сменили конические: таков и один из древнейших русских Ш. из Гнёздовских курганов . В 13 в. в Западной Европе появляются Ш. с забралом, закрывающим лицо. Для 14—16 вв. характерен сферический Ш. — салад с козырьком для защиты шеи и забралом и Ш., закрывающий всю голову. С 10 по 17 вв. основным русским Ш. был сфероконический шишак с кольчужной сеткой — бармицей, закрывающей шею и плечи (известны из раскопок Гнёздовских курганов, Чёрной Могилы и др.). Древнерусские домонгольские Ш. имели наносники, маски, закрывающие всё лицо. Некоторые русские Ш. украшались чеканными изображениями (Ш. кн. Ярослава Всеволодовича, найденный на месте Липецкой битвы). В Оружейной палате Московского Кремля хранятся богато украшенные Ш. 13—17 вв. В 16 в. полусферический Ш. с назатыльником, наушами, козырьком и наносником распространяется у кавалеристов Восточной и Центральной Европы. Невысокий уплощённый Ш. называли мисюркой. После 17 в. Ш. становится более лёгким, иногда украшается гребнем,
султаном и др. и называется каской . От русского Ш. — шишака происходит форма будёновки — головного убора красноармейцев. Во время 1-й мировой войны 1914—18 в воюющих армиях вводятся стальные Ш. (или каски). В Советской Армии они до 1939 назывались каской, затем стальным Ш. С начала 20 в. Ш. называли также специальные головные уборы лётчиков, танкистов, лыжников, защищающие голову от ударов.Лит.: Кирпичников А. Н., Древнерусское оружие, в. 3, Л., 1971.
Д. А. Авдусин.
Шлемник
Шле'мник (Scutellaria), род растений семейства губоцветных. Многолетние травы (очень редко однолетние) или полукустарнички. Листья разной формы — от цельных до перисторассечённых. Цветки расположены по 2 в пазухах верхних листьев и часто сближены в густое кистевидное соцветие. Чашечка двугубая с щитковидным выростом на верхней губе, венчик со шлемовидной верхней губой (отсюда название). Тычинок — 4; плод из 4 орешковидных долей. Около 300 видов в умеренных, субтропических и тропических областях. В СССР около 120 видов с подвидами, главным образом в горах Кавказа и Средней Азии. Наиболее известен Ш. обыкновенный (S. galericulata), растущий в Европейской части, Сибири и Средней Азии на пойменных лугах, болотах, по берегам водоёмов, канавам, в заболоченных лесах; применяется в народной медицине при кровотечениях. Ш. байкальский (S. baicalensis), встречающийся в Забайкалье и на Д. Востоке по каменистым склонам, песчаным степям, берегам рек, — лекарственное растение. Применяют настойку из корневищ и корней в качестве лёгкого гипотензивного и успокаивающего средства. Ш. альпийский (S. alpina), Ш. байкальский, Ш. восточный (S. orientalis) и другие виды разводят как декоративные.
Лит.: Юзепчук С. В., Шлемник— Scutellaria L., в кн.: Флора СССР, т. 20, М.— Л., 1954.
Т. В. Егорова.
Шлемник байкальский: а — верхняя часть растения; б — корневище с корнями; в — цветок.
Шлемофон
Шлемофо'н, головной убор в виде шлема, снабженный электроакустической гарнитурой, состоящей из малочувствительной к внешним акустическим шумам микрофона (или двух ларингофонов ) и двух телефонов ; предназначен для лиц, работающих в условиях повышенного шума (например, в самолётах, танках). Ш. делают матерчатым или кожаным с шумоизолирующей подкладкой; он закрывает всю голову (а при использовании ларингофонов — и шею), кроме лица. Телефоны плотно вставляют в заглушки, вшитые в Ш.; края заглушек прижимаются к голове вокруг ушей. Микрофон располагают на специальном держателе около угла рта; ларингофоны (используемые обычно при уровне шумов свыше 120 дб ) закрепляют на шее у гортани. Гарнитура Ш. подключена к устройствам внутренней или (и) внешней связи.
Шлёнский Авраам
Шлёнский Авраам (1900, м. Крюково, ныне Кременчугского района Полтавской области УССР, — 18.5.1973, Тель-Авив), израильский поэт. Писал на иврите. В 1920 эмигрировал в Палестину. В 1928— 1933 издавал сборники «Записки», вокруг которых группировалась авангардистская поэтическая молодёжь. В творчестве 30-х гг. преобладают темы борьбы с пустыней, звучит хвалебная песнь плодоносящей земле — сборники «Камни преткновения» (1932), «Стихи поражения и смирения» (1938) и др. Автор стихотворения «Сталинград» (1943). Переводил на иврит произведения А. С. Пушкина, М. А. Шолохова. Член Всемирного Совета Мира.
Соч. в рус. пер.: [Стихи], в сборнике: Поэты Израиля, М., 1963.
Шлеппер
Шле'ппер (нем. Schlepper, от schleppen — волочить), механизм прокатных станов, предназначенный для перемещения проката (заготовок, рельсов, балок и т.д.) в поперечном направлении (например, с одного рольганга на другой — параллельный). Состоит из системы направляющих балок и бесконечных (замкнутых) цепей или канатов, на которых укреплены специальные поворотные пальцы с упорами. Встречаясь с прокатом, упоры захватывают его и перемещают; при обратном движении упоры отклоняются вниз и свободно проходят под прокатом.
Шлёх
Шлёх, шильх, один из берберских народов (см. Берберы ), населяющий западную часть Высокого Атласа и Антиатлас в Марокко; в долинах рр. Сус, Тенсифт и др. живут смешанно с арабским населением. Численность около 2 млн. чел. (1975, оценка). Ш. подразделяются на отдельные группы: агбар, фруга, глауа, ксима, менаба, мтуга и др. Язык Ш. принадлежит к группе берберских языков (часть Ш. владеет арабским языком). Религия — ислам. Основные занятия — горное земледелие и отгонно-пастбищное скотоводство (овцы, козы).
Шлёцер Август Людвиг
Шлёцер (Schl"ozer) Август Людвиг (5.7.1735, Гагштадт, — 9.9.1809, Гёттинген), немецкий историк, филолог, статистик, адъюнкт Петербургской АН (1762). Почётный член общества истории и древностей российских с 1804. Учился в Виттенбергском и Гёттингенском университетах. По приглашению Г. Ф. Миллера в 1761—67 работал в России, изучал древнерусские летописи. Как сторонник норманской теории подвергался резкой критике М. В. Ломоносова . Ш. содействовал публикации «Истории Российской» В. Н. Татищева . В 1763—64 составил грамматику русского яз. По возвращении в Германию Ш. преподавал историю и статистику в Гёттингенском университете, написал ряд работ по русской истории. Главный его труд — «Нестор» оказал положит. влияние на развитие русского источниковедения. Будучи мыслителем-рационалистом, Ш. оставался просветителем умеренного толка, сторонником просвещённого абсолютизма. Развивал идеи «всемирной истории» и протестовал против деления народов на «исторические» и «неисторические». Иностранный почётный член Петербургской АН (1769).
