Шпола

Шпо'ла, город (с 1938), центр Шполянского района Черкасской области УССР. Расположен на р. Шполка (бассейн Южного Буга). Ж.-д. станция на линии Христиновка— Цветково. 21 тыс. жит. (1974). Заводы: сахарный, запасных частей (филиал Мытищинского машиностроительного завода); кондитерская, швейная, мебельная фабрики.

Шпольский Эдуард Владимирович

Шпо'льский Эдуард Владимирович [11(23).9.1892, Воронеж, — 21.8.1975, Москва], советский физик, доктор физико-математических наук (1933), заслуженный деятель науки и техники РСФСР (1968). Окончил Московский университет. Научную работу начал в 1913 в университете им. Шанявского под руководством П. П. Лазарева . В 1918—30 работал в Институте физики и биофизики, в 1930—32 в МГУ. С 1932 заведовал кафедрой Московского государственного педагогического института им. В. И. Ленина. Главный редактор журнала «Успехи физических наук» , основанного при активном участии Ш. Основные труды по спектроскопии и применению спектральных методов в биофизике и биохимии. Исследовал спектры поглощения и испускания сложных органических соединений. В 1952 открыл эффект, носящий его имя (см. Шпольского эффект ). Государственная премия СССР (1970). Награжден орденом Трудового Красного Знамени и медалями.

Лит.: Памяти Эдуарда Владимировича Шпольского, «Успехи физических наук», 1976, т. 118, в. 1.

Шпольского эффект

Шпо'льского эффе'кт, возникновение квазилинейчатых спектров сложных органических соединений в специально подобранных растворителях при низких температурах. Впервые Ш. э. наблюдали в 1952 Э. В. Шпольский и его сотрудники Л. А. Климова и А. А. Ильина. Растворитель должен быть химически нейтральным по отношению к внедрённым молекулам, не взаимодействовать с ними и быть оптически прозрачным в области поглощения и испускания внедрённых молекул (такими свойствами обладает, например, жидкий н-парафин). Исследуемое вещество растворяют в нём в малых концентрациях (10^¾5 —10^¾7 г/см³ ), затем раствор охлаждают до температуры ниже точки кристаллизации растворителя (в случае н-парафина до —196 °С или ниже). В этих условиях исследуемые молекулы изолированы друг от друга и жестко закреплены в растворителе. Их электронно-колебательные спектры испускания и поглощения (см. Молекулярные спектры ) состоят из серий узких спектральных линий и напоминают атомные спектры (т. н. квазилинейчатые спектры). В обычных условиях спектры сложных органических соединений представляют собой сплошные перекрывающиеся полосы.

Квазилинейчатые спектры имеют хорошо развитую колебательную структуру, что позволяет определять частоты колебаний молекул не только в основном, но и в возбуждённых состояниях. Эти спектры обладают ярко выраженной индивидуальностью. Они различны для близких по строению и даже изомерных молекул. Квазилинейчатые спектры позволяют исследовать структуру индивидуальных сложных органических соединений, физические и химические свойства свободных сложных органических радикалов; процессы фотохимии органические соединений; жизненно важные соединения (хлорофилл и его аналоги — порфирины); канцерогенные соединения; индивидуальные органические соединения земной коры с целью изучения образования в ней углеводородов и разработки новых методов поиска нефти и др. полезных ископаемых. Спектральный анализ смесей на основе Ш. э. позволяет определять одновременно нескольких индивидуальных соединений в смеси и обладает абсолютной чувствительностью до 10^¾11г.

Лит.: Шпольский Э. В., Ильина А. А., Климова Л. А., Спектр флуоресценции коронена в замороженных растворах, «Докл. АН СССР», 1952, т. 87, № 6; Шпольский Э. В., Новые данные о природе квазилинейчатых спектров органических соединений, «Успехи физических наук», 1963, т. 80, в. 2; Люминесцентная битуминология, М., 1975; Ребане К. К., Элементарная теория колебательной структуры спектров примесных центров кристаллов, М., 1968.

Л. Ф. Уткина.

Шпон (в полиграфии)

Шпон в полиграфии, пробельный материал в виде пластинок толщиной 1—4 пункта , используемый для увеличения расстояния между строками набора , что повышает удобочитаемость текста.

Шпон (древесный материал)

Шпон (нем. Span, Spon — щепка, подкладка), древесный материал в виде тонких листов древесины, получаемый лущением коротких брёвен (чураков) на лущильных станках (лущёный Ш.), строганием брусков на шпонострогальных станках (строганый Ш.), пилением на фанеропильных станках или горизонтальных лесопильных рамах (пилёный Ш.).

Пилёный Ш. (толщина 1—10 мм ), вырабатываемый из древесины ели, кавказской пихты и сибирского кедра, отличается наиболее высоким качеством и используется для изготовления дек струнных музыкальных инструментов. Производство пилёного Ш. связано с большими потерями древесины на опилки (полезный выход Ш. из сырья не превышает 40%). Лущёный Ш. (0,1— 10 мм ) вырабатывают из древесины берёзы, бука, дуба, ели, ольхи, осины, сосны и др. пород; это наиболее массовая разновидность Ш., широко используемая для изготовления фанеры, фанерных плит, древеснослоистых пластиков и др. видов слоистой клеёной древесины, для фанерования деталей и узлов столярных изделий, в спичечном производстве (спички, спичечные коробки), для изготовления сепараторов свинцовых электрических аккумуляторов и пр. Строганый Ш. (0,2—5 мм ) вырабатывают из древесины акации, бука, дуба, ильма, каштана, ореха, тисса, ясеня, карельской берёзы, красного дерева и др. ценных пород, обладающих красивой текстурой древесины . Декоративный эффект текстуры, получаемый на разных разрезах древесины, определяет выбор направления строгания при изготовлении Ш.; различают радиальный, радиально-тангентальный, тангентальный и тангентально-торцовый строганый Ш. Для обеспечения подбора Ш. по цвету и текстуре последовательно состроганные с одного бруса листы укладывают и упаковывают в пачки (кноли) в порядке строгания. Строганый Ш. применяют для фанерования столярных изделий.

Возрастающая дефицитность ценных пород древесины и трудность искусств. воспроизведения их текстуры, равноценной по декоративному эффекту натуральной древесине, делают особенно перспективными развитие производства тонкого и ультратонкого (0,08—0,15 мм ) Ш. ценных пород и облагораживание природной текстуры древесины рядовых пород спец. видами обработки (наклонное к продольной оси ствола строгание, волнистое строгание и лущение, коническое лущение и др.).

Лит.: Справочник фанерщика, 3 изд., М., 1968; Производство лущёного и строганого шпона, М., 1970; Канашкин И. А., Производство тонкого лущёного шпона, М., 1974.

И. К. Черкасов.

Шпонка

Шпо'нка (польск. szponka, от нем. Spon, Span — щепка, клин, подкладка),

1) деталь машины или механизма, представляющая собой призматический или клинообразный брусок для соединения вала с надетой на него деталью.

2) Деталь для соединения элементов деревянной конструкции, воспринимающая сдвигающие усилия.

3) Уплотнение из гидроизоляционного материала (например, битума), которым заполнены пазы в швах гидротехнических сооружений.

Шпоночная протяжка

Шпо'ночная протя'жка, см. Протяжка .

Шпоночное соединение

Шпо'ночное соедине'ние, соединение вала с надетой на него деталью при помощи шпонки . Для установки шпонки на валу и в детали должны быть пазы, расположенные в осевом направлении. Существуют затяжные (т. е. посаженные с натягом) и незатяжные шпонки. К затяжным шпонкам относятся тангенциальные, клиновые врезные и на лыске, фрикционные, к незатяжным — призматические и сегментные (рис. ). Затяжная шпонка передаёт окружную и осевую силы, незатяжная — только окружную силу. Затяжная шпонка смещает центр тяжести надетой на вал детали на размер посадочного зазора и, как правило, приводит к перекосу детали, что является основной причиной их ограниченного использования.

Наибольшее применение находят призматические и сегментные, а в тяжёлом машиностроении — тангенциальные шпонки. Призматическая шпонка утепляется в вал на половину своей высоты, имеет узкие рабочие грани (рис. а). Может быть использована под скользящую на валу деталь, в этом случае она крепится к валу или детали. Сегментная шпонка (рис. б) входит в вал частью, очерченной по дуге окружности. При значит. крутящих моментах ставятся две и более шпонок вдоль оси вала или по окружности. Тангенциальная шпонка (рис. в) используется при передаче значит. крутящих моментов, переменных по значению или направлению. Состоит из двух односкосных клиньев одного уклона (1:100), имеет узкие рабочие грани. Натяг в соединении создаётся в окружном направлении, поэтому ставятся две шпонки. Реже используются затяжные клиновые (врезная, рис. г, и на лыске, рис. д) и фрикционные шпонки (рис. е). Для образования соединения со шпонкой на лыске на валу вырезается сегментный паз. При внезапном увеличении нагрузки шпонка на лыске проскальзывает по валу, что смягчает удар. Фрикционная шпонка используется для передачи сравнительно небольшого крутящего момента.

С. Н. Поздняков.

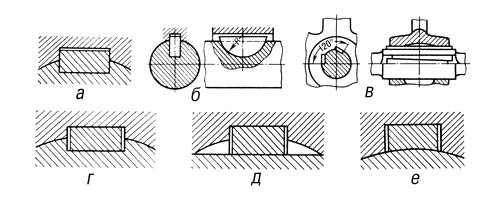

Соединение шпонкой: а — призматической; б — сегментной; в — тангенциальной; г — клиновой врезной; д — клиновой на лыске; е — фрикционной.

Шпоночно-фрезерный станок

Шпо'ночно-фре'зерный стано'к, металлорежущий станок для фрезерования шпоночных пазов (призматических или сегментных) на валах. При образовании призматического паза концевой фрезой рабочая продольная подача Ш.-ф. с. осуществляется шпиндельной кареткой, которая совершает возвратно-поступательные (маятниковые) движения, а подача на глубину резания — пинолью шпинделя. Сегментный паз образуют дисковой фрезой. Известны Ш.-ф. с. для одновременного фрезерования 2 шпоночных пазов концевыми или дисковыми фрезами.
