В мелкосерийном производстве применяются особые способы Ш.: Ш. эластичными средами (жидкостью, резиной, полиуретаном и т.п.), импульсная Ш., использующая энергию ударной волны в жидкости (взрывная и электрогидравлическая Ш.) или действие мощных быстроменяющихся магнитных полей (электромагнитная Ш.). С целью увеличения допустимого формоизменения заготовки иногда применяется Ш. с дифференцированным нагревом. В этом случае деформируемая часть заготовки нагревается за счёт контакта с нагретым инструментом или при прохождении через неё электрического тока. Рациональное распределение температур в заготовке и соответственно механических свойств металла значительно повышает допустимое формоизменение заготовки.

Для Ш. используются разнообразные машины: молоты ,кривошипные прессы ,горизонтально-ковочные машины ,гидравлические прессы ,кузнечно-штамповочные автоматы и др. В крупносерийном производстве для Ш. применяют автоматы и автоматизированные линии, а также всевозможные загрузочные и манипулирующие устройства (включая промышленных роботов), позволяющие существенно повысить производительность труда.

Лит.: Малов А. Н., Технология холодной штамповки, 4 изд., М., 1969; Брюханов А. Н., Ковка и объёмная штамповка, 2 изд., М., 1975.

Е. А. Попов.

Штанга

Шта'нга спортивная (от нем. Stange — стержень, прут), основной снаряд в тяжёлой атлетике . Состоит из стального грифа-стержня со свободно вращающимися втулками на концах, надевающихся на них съёмных металлических дисков для изменения веса и замков для закрепления дисков. Длина грифа 2200 мм , диаметр 28 мм , втулок соответственно — 400 мм и 55—60 мм , диаметр дисков до 450 мм , вес 0,1—50,0 кг (международный стандарт).

Штангенглубиномер

Штангенглубиноме'р, см. Глубиномер .

Штангензубомер

Штангензубоме'р, см. Штангенинструмент .

Штангенинструмент

Штангенинструме'нт, обобщённое название средств измерения и разметки внешних и внутренних размеров. Ш. представляет собой две измерит. поверхности (губки), между которыми устанавливается размер, одна из которых (базовая) составляет единое целое с линейкой (штангой), а другая соединена с двигающейся по линейке рамкой. На линейке наносятся через 1 мм деления, на рамке устанавливается или гравируется нониус . В целях повышения надёжности Ш. изготовляется из материалов с высокой износостойкостью и не подвергающихся коррозии, для чего используются закалённые стали, хромирование и армирование рабочих поверхностей твёрдым сплавом. Известны Ш., изготавливаемые из пластмассы. В СССР выпускается нескольких видов и типоразмеров Ш. с размером отсчёта 0,05 и 0,1 мм. Выпуск Ш. с размером отсчёта 0,02 мм прекращен. В зависимости от назначения и конструктивных особенностей Ш. разделяются на штангенциркули, штангенрейсмасы, штангенглубиномеры (см. Глубиномер ) и штангензубомеры.

Наиболее распространённый Ш. — штангенциркуль (рис. 1 ). Первые штангенциркули с нониусом появились в конце 18 в. в Лондоне, хотя деревянные штангенциркули без нониуса применялись уже в 17 в. В зависимости от конструкции и числа измерит. губок штангенциркули изготовляются трёх видов и 8 типоразмеров. Для пределов измерения до 400 мм обе измерительные губки могут сдвигаться вплотную при нулевом отсчёте. На больших размерах начало измерения не совпадает с нулевой отметкой. Штангенциркули с пределом измерения от 0 до 125 (150) мм и размером отсчёта 0,1 мм имеют двусторонние губки (рис. 1 , а), служащие для измерения наружных (нижние губки) и внутренние (верхние губки) размеров, и линейки глубиномера для измерения высоты уступов, глубин пазов, проточек и т.д. Штангенциркули с верх. пределом измерения до 250 (160) мм и размером отсчёта 0,1 или 0,05 мм (рис. 1 , б) имеют также двусторонние губки, но нижние губки используются для наружных и внутренних измерений, а верхние для разметки или измерений наружных размеров внутри узких неглубоких проточек. Разметочными губками можно наносить параллельные линии, окружности и другие элементы контура изготовляемых деталей (см. Разметочный инструмент ). В этих штангенциркулях губки для измерения внутренних размеров имеют цилиндрические измерительные поверхности. Размер этих губок в сведённом состоянии, равный обычно 10 мм , маркируется на нерабочей поверхности губок и при измерении внутренних размеров прибавляется к отсчёту. Штангенциркули с верхними пределами измерений от 400 до 2000 мм имеют односторонние губки, по конструкции аналогичные нижним губкам штангенциркуля, показанного на рис. 1, б. Два последних вида штангенциркуля имеют т. н. микрометрическую подачу (используемую в основном при разметке) для более точной установки размера. Размер отсчёта у этих штангенциркулей — 0,1 мм.

Штангенрейсмас (рис. 2 ), в отличие от штангенциркуля, вместо неподвижной губки имеет основание, ниж. поверхность которого является рабочей и соответствует нулевому отсчёту по шкале. На рамке штангенрейсмаса вместо подвижной губки установлена державка, в которой при разметке укрепляются разметочные ножки или чертилки, а при измерении — специальные измерит. губки или кронштейн для крепления отсчётной головки (например, индикатор часового типа). Штангенрейсмас обычно используется при работе на плите, где он устанавливается совместно с деталью, которую необходимо разметить или измерить. Нанесение линий на размечаемой детали осуществляется чертилкой при перемещении штангенрейсмаса по поверхности плиты. Штангенрейсмасы изготовляются 6 типоразмеров с размером отсчёта 0,05 мм при верх. пределах измерений до 400 мм и 0,1 мм при пределах измерений от 400 мм до 2000 мм.

Штангензубомер предназначается для измерения толщины зуба и представляет собой сочетание штангенглубиномера и штангенциркуля. Вертикальная линейка штангензубомера предназначена для установки высоты от вершины зуба, на которой производится измерение толщины зуба, а горизонтальное устройство предназначено для непосредственного измерения толщины зуба. Штангензубомеры изготовляются (два типоразмера) для измерения толщины зуба колёс с модулем до 36 мм с размером отсчёта 0,05 мм. Из-за быстрого износа наконечников, относительно малой точности штангензубомеры всё больше заменяются зубомерами смещения (тангенциальными зубомерами).

Н. Н. Марков.

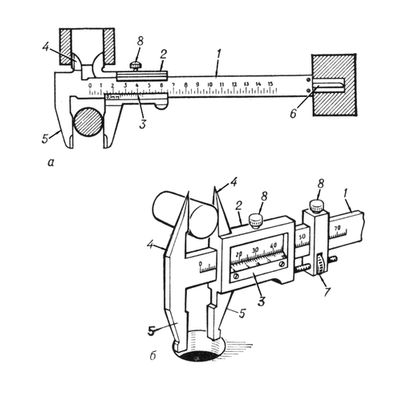

Рис. 1. Штангенциркуль: 1 — штанга; 2 — рамка; 3 — нониус; 4 — верхние губки; 5 — нижние губки; 6 — линейка глубиномера; 7 — микрометрическая подача; 8 — стопорные винты.

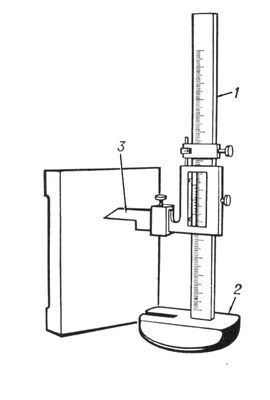

Рис. 2. Штангенрейсмас: 1 — штанга; 2 — основание; 3 — чертилка.

Штангенрейсмас

Штангенре'йсмас, штангенрейсмасс, штангенрейсмус, см. Штангенинструмент .

Штангенциркуль

Штангенци'ркуль, см. Штангенинструмент .

Штанговый культиватор

Шта'нговый культива'тор, см. Культиватор .

Штанговый насос

Шта'нговый насо'с, штанговый глубинный насос, применяется для механизированного подъёма жидкости (обычно нефти) из буровых скважин при разработке нефтяных месторождений. См. в ст. Глубиннонасосная эксплуатация .

Штандарт

Штандарт (от нем. Standarte),

1) знамя кавалерийских частей в русской (в1731—1917) и некоторых иностранных армиях (в 18—20 вв.). Полотнище Ш. квадратное и по размеру меньше обычного знамени. Древко Ш. прикреплялось ременной петлей к руке всадника и к стремени.

2) Флаг главы государства (монарха, президента) в некоторых странах в 19—20 вв. (в т. ч. в России), поднимающийся в месте его пребывания (во дворце, на корабле и др.).

«Штандортные» теории

«Шта'ндортные» тео'рии, буржуазные теории размещения производства, ставящие своей целью определение наиболее выгодного местоположения (нем. Standort) отдельных предприятий с точки зрения наименьших издержек производства или наибольших прибылей для их владельцев. Термин «штандорт промышленного предприятия», и основные идеи «Ш.» т. применительно к промышленности принадлежат немецкому экономисту В. Лаунгардту (1888). Развернутые положения «Ш.» т. были даны немецким экономистом А. Вебером в 1909.
